Оборудование для резервирования ЦОД

Для корпоративных и коммерческих дата-центров

  • Дизель-генераторы и энергокомплексы
  • Топливохранилища
  • Контейнерные ИБП
  • Нагрузочные модули
  • Технический сервис

Проектирование и производство резервирующих электростанций и вспомогательного оборудования в соответствии с требованиями стандартов Uptime Institute Data Center Site Ihfrastructure Tier Standard: Topology, TIA/EIA-942-A1 2014 и др.

Дизельные электростанции и энергокомплексы

Сертификация Uptime Institute

Tier I Tier II Tier III Tier IV
Количество агрегатов N N N N
Рейтинг ДГУ Генераторы, имеющие ограничение работы в режиме номинальной нагрузки "N" Генераторы, имеющие ограничение работы в режиме номинальной нагрузки "N" DCC DCC
Степень автоматизации По запросу (2 или 3)
Автоматизированный блок-модуль Да Да Да Да
Электрический подогреватель Да Да Да Да
Устройство подзаряда АКБ от сети Да Да Да Да
Автоматическая заправка расходного топливного бака Да Да Да Да
Емкость топливохранилища (возможна в составе блок контейнера) 12 часов непрерывной работы ДЭС при 100% нагрузке
Пульт для параллельной работы Да, при N≥2
Автомат защиты генератора Да Да Да Да

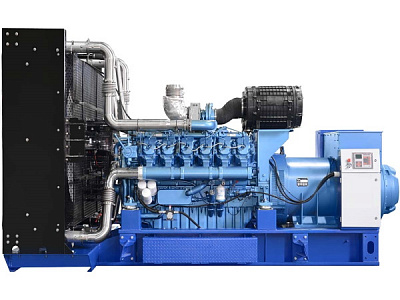

Модельный ряд

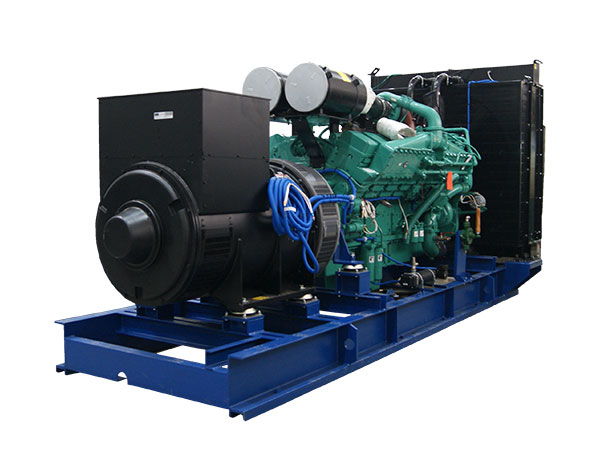

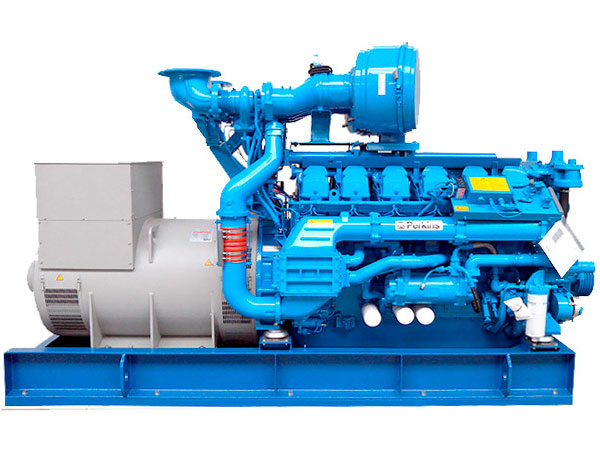

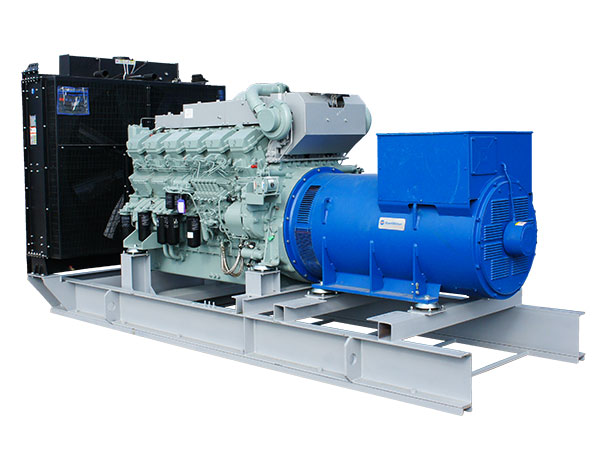

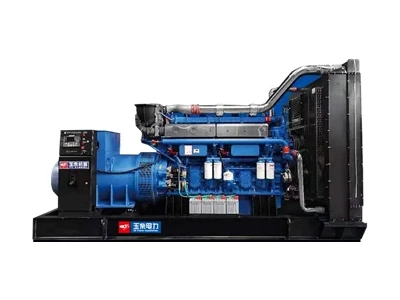

В основе дизельных станций ПСМ импортные двигатели производства Японии, Великобритании, США. Все агрегаты соответствуют DCC-рейтингу (Data Center Continuous). Это гарантия того, что станция может работать в течении неограниченного времени при 100% нагрузке. Для дата-центра наличие рейтинга обязательное условие успешного прохождения сертификации Uptime Institute.

Модель Мощность
Data Centre Continuous
(DCC)
ADP-500 650 kVA
ADP-600 750 kVA
ADP-640 800 kVA
ADP-720 900 kVA
ADP-800 1000 kVA
ADP-1000 1250 kVA
ADP-1080 1350 kVA
ADP-1200 1500 kVA
ADP-1360 1710 kVA
ADP-1460 1825 kVA
ADP-1600 2000 kVA
ADP-1800 2200 kVA
ADP-2000 2500 kVA
Модель Мощность
Data Centre Continuous
(DCC Rating)
ADC-400 500 kVA
ADC-500 640 kVA
ADC-600 750 kVA
ADC-650 820 kVA
ADC-750 939 kVA
ADC-800 1029 kVA
ADC-1000 1275 kVA
ADC-1100 1400 kVA
ADC-1200 1540 kVA
ADC-1300 1650 kVA
ADC-1500 1875 kVA
ADC-1600 2000 kVA
Модель Мощность
Data Centre Continuous
(DCP)
ADMi-630 800 kVA
ADMi-730 913 kVA
ADMi-800 1030 kVA
ADMi-1000 1275 kVA
ADMi-1100 1400 kVA
ADMi-1200 1500 kVA
ADMi-1380 1726 kVA
ADMi-1500 1909 kVA
ADMi-1600 2000 kVA
ADMi-1800 2250 kVA
ADMi-2000 2500 kVA

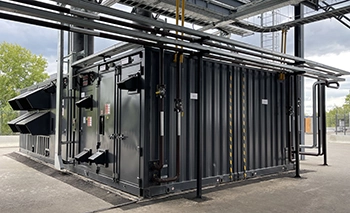

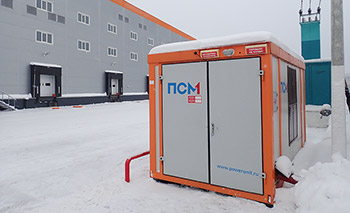

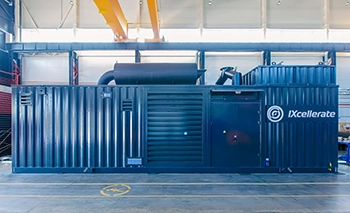

Контейнеры для размещения оборудования

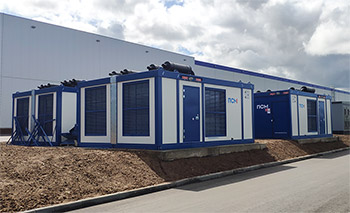

ДГУ в отдельно стоящем контейнере – простое и надежное решение для резервирования дата-центров

  • Поэтапное наращивание мощности
  • Контейнерная ДГУ удобна, когда ЦОД вводится в эксплуатацию очередями. Поставка и подключение оборудования происходит по мере надобности. Для установки достаточно подготовить ровные площадки рядом со зданием ЦОД.

  • Экономия места
  • Применение ДГУ в контейнере позволяет не выделять в проекте ЦОДа отдельное помещение внутри капитального здания. В итоге остается больше пространства для машинного зала, где расположены серверные стойки.

    При дефиците площади ДГУ устанавливают в сдвоенные контейнеры или размещают модули друг на друге.

  • Быстрое подключение
  • Станцию монтируют в контейнер уже на заводе и в таком виде доставляют к ЦОДу. Чтобы подключить оборудование потребуется 1-2 дня.

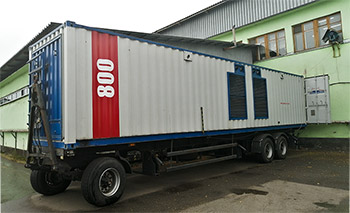

  • Мобильность
  • ДГУ в контейнере можно выполнить на прицепе или салазках.

  • Контроль доступа к оборудованию
  • ДЭС в контейнере надежно защищена: модуль оборудован сигнализацией, системой электронного доступа, имеет четвертую степень устойчивости к взлому.

    Дополнительное преимущество отдельно стоящей ДЭС: можно отдать технические работы на аутсорсинг без опасения, что посторонний проникнет в машинный зал дата-центра.

  • Экономия на опциях
  • Если дизель-генератор расположен в контейнере, то на него не распространяются все требования обустройства здания дата-центра. Например, для системы пожарной безопасности контейнера можно выбрать не газовую, а более бюджетную порошковую систему пожаротушения.

  • Решение в корпоративном стиле
  • На заводе металлические модули окрашивают в фирменные цвета компании-заказчика.


Этапы заказа резервной энергосистемы для ЦОД

1

Проектирование

Заказчик предоставляет информацию о расчетных нагрузках.

Инжиниринговое подразделение ПСМ – один из самых компетентных российских центров по разработке генерирующего оборудования на базе дизельных двигателей. За 15 лет работы было спроектировано и отгружено станций суммарной мощностью 1530 МВт. В том числе технически сложные проекты: энергосистемы с параллельной работой, высоковольтные станции.

2

Подбор оборудования

Завод ПСМ имеет статус OEM-партнера крупнейших дизелестроителей: Mitsubishi, Perkins, Cummins и других. Российский завод получает напрямую основные узлы для агрегатов и предлагает заказчикам минимум 3 расчета на одну и ту же мощность на двигателях разных брендов и модификаций.

3

Производство и испытания

ПСМ располагает сборочными цехами и собственным заводом металлоконструкций, на котором собирают контейнеры под нужные габариты.

Испытания агрегата производятся под нагрузкой по методике, разработанной для тестирования резервирующих агрегатов для ЦОД

4

Ввод в эксплуатацию

Завод организует шеф-монтажные и пусконаладочные работы, которые проводят опытные сервисные бригады. Дополнительно ПСМ поставит нагрузочный модуль для имитации полной нагрузки, чтобы дата-центр смог подтвердить соответствие стандартам Tier II-IV.

5

Гарантийное и постгарантийное обслуживание

Стандартная гарантия на оборудование производства ПСМ – 2000 моточасов, 18 месяцев с момента отгрузки или 12 месяцев с момента ввода в эксплуатацию. Завод предлагает сервисные контракты на техническое обслуживание, закупку ЗИП и расходников, регулярную диагностику и ремонт.

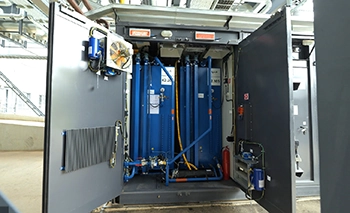

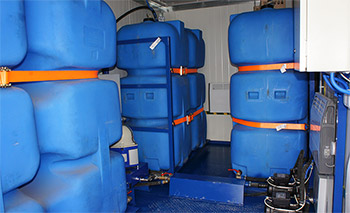

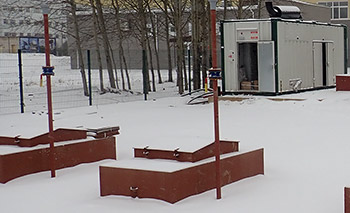

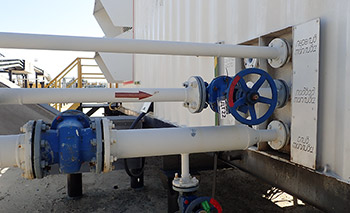

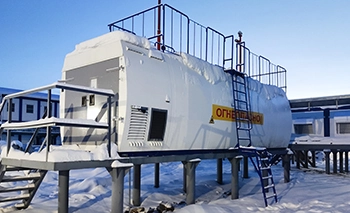

Топливохранилища

Дизель-генератор необходимо оснастить автоматической системой дозаправки и обеспечить бесперебойную подачу топлива. Для этого ПСМ предлагает баки увеличенной емкости и топливохранилища в контейнере, которые обеспечивают 12 и более часов непрерывной работы станции.

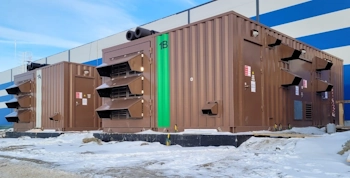

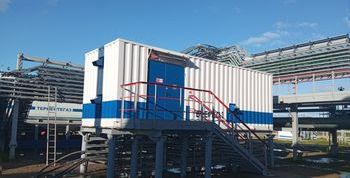

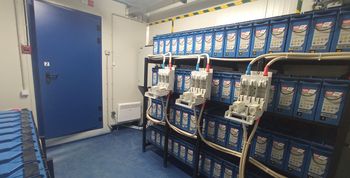

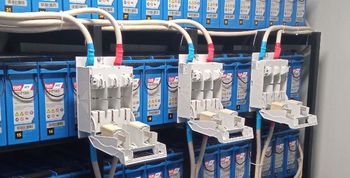

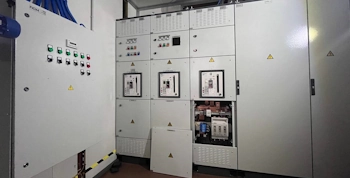

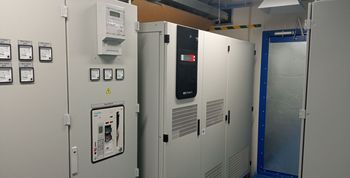

Контейнерные ИБП

Завод ПСМ монтирует промышленные или коммерческие ИБП производства AEG, APC by Schneider Electric Gutor, Benning, Инвертор, Eaton, Entel и других брендов в контейнеры. Контейнер защищает ИБП от несанкционированного доступа, случайных механических повреждений. Внутренние системы поддерживают постоянную температуру внутри модуля для создания оптимальных условий для работы ИБП и сохранения ресурса аккумуляторных батарей.

ИБП
ИБП
ИБП
ИБП

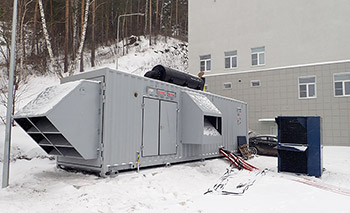

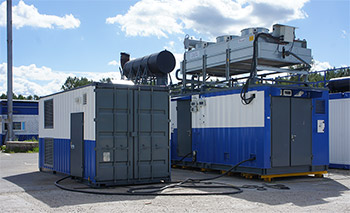

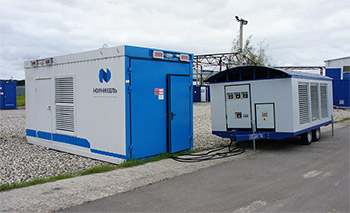

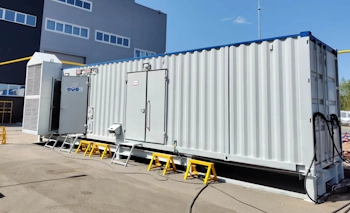

Нагрузочные модули

До запуска дата-центра необходимо проверить работоспособность резервирующей энергосистемы. Для этого специальное оборудование имитирует нагрузку. Главное удобство таких нагрузочных модулей – разные режимы: можно сразу предложить максимум нагрузки или увеличивать ее постепенно. Это же оборудование используется для периодических испытаний и регламентных работ.

Подробнее (технические характеристики нагрузочных стендов)

Технический сервис

    Шеф-монтажные и пуско-наладочные работы

  • Технический надзор на объекте в момент обустройства инфраструктуры для работы резервирующей ДГУ
  • Прокладка кабелей и других коммуникаций
  • Проверка работоспособности и испытания электростанции на месте эксплуатации

    Плановое техническое обслуживание, диагностика и ремонт

  • Составление плана сервисных выездов, резервирование специалистов на это время и хранение расходных материалов для ТО на складе ПСМ
  • Внеплановые выезды на место эксплуатации

    Модернизация оборудования

  • Установка или обновление системы управления дизель-генератором
  • Установка и замена контроллеров при масштабировании
  • Проектирование и реализация АСУ ТП
  • Модернизация РУ
  • Установка опций на эксплуатируемый дизель-генератор (подогреватели, датчики)
  • Настройка удаленного мониторинга

Остались вопросы? Опишите ваши технические условия и специалисты ПСМ помогут сделать расчет

    Запросить консультацию
