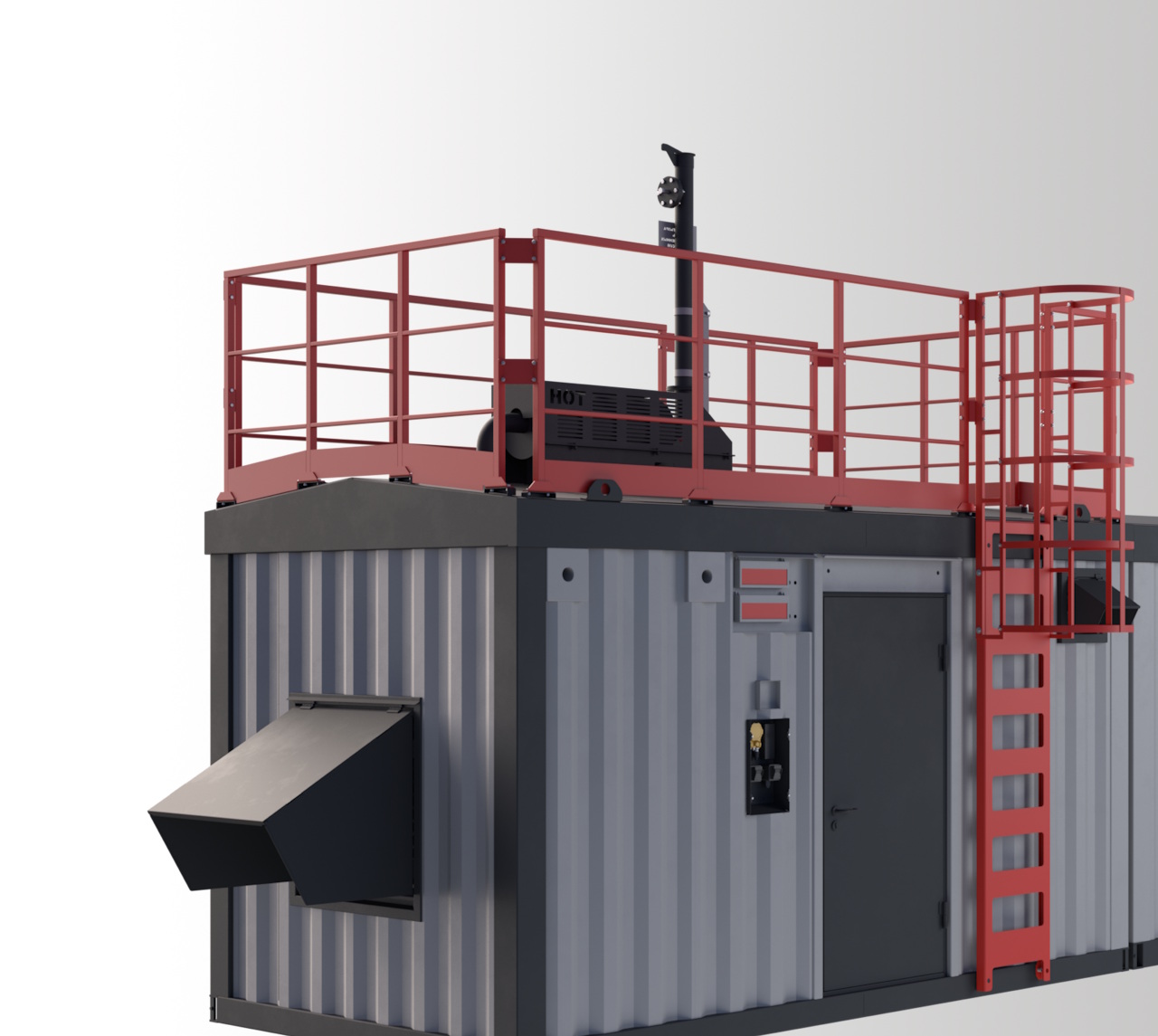

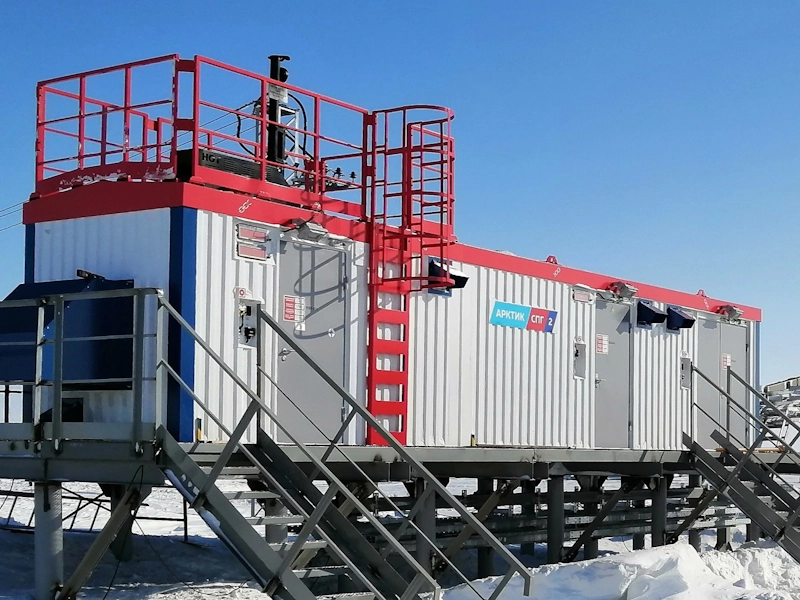

Блочно-комплектные электростанции

БКЭС — бесперебойный источник электричества в контейнере.

Для предприятий, работающих в условиях неразвитой сети

Объединение КТП и резервного источника питания в один контейнер — решение, которое сочетает высокую надежность энергопитания и низкие расходы на техническое обслуживание

Технические характеристики БКЭС производства ПСМ

Мощность силового трансформатора, кВА 25…160
Номинальное напряжение на стороне высокого напряжения (ВН), кВ 6; 10;
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ 7,2; 12
Номинальное напряжение на стороне низкого напряжения (НН), кВ 0,23; 0,4; 0,6; 0,69
Ток термической стойкости сборных шин в течение 1с, кА:
на стороне ВН до 31,5
на стороне НН до 100
Ток электродинамической стойкости сборных шин, кА:
на стороне ВН до 81
на стороне НН до 255
Частота переменного тока главных цепей, Гц 50±1,25
Частота переменного тока вспомогательных цепей, Гц 50±1,25
Уровень изоляции по ГОСТ 1516.3-98
С сухим трансформатором Облегченная
С масляным трансформатором Нормальная уровень «б»
По типу силового трансформатора Масляный; сухой
По способу выполнения нейтрали трансформатора на стороне низшего напряжения (НН) С глухозаземлённой нейтралью
С изолированной нейтралью
По числу применяемых силовых трансформаторов С одним трансформатором;
С двумя трансформаторами
*по запросу возможно применение большего числа трансформаторов
По выполнению высоковольтного ввода Кабельный (К); воздушный* (В)
* через воздушный ввод в составе БКЭС (комплектуется по запросу)
По выполнению низковольтного вывода Кабельный (К); воздушный* (В)
* через воздушный ввод в составе БКЭС (комплектуется по запросу)
По выполнению выводов (шинами и кабелями) в РУНН Вывод вверх
Вывод вниз
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН) С неизолированными шинами
C изолированными шинами
По климатическому исполнению и категории размещения У1, УХЛ1
По виду оболочек и степени защиты Для БКЭС с закрытыми жалюзи на воротах – IP 45, с открытыми – IP 13
По способу установки автоматических выключателей в РУНН С выдвижными выключателями
Со стационарными выключателями
По назначению шкафов РУНН Вводные, линейные, секционные
АСУТП По желанию заказчика
Система телемеханики и связи По желанию заказчика
Система контроля загазованности По желанию заказчика
Система катодной защиты (электрохимзащита) По желанию заказчика
Блочно-комплектные устройства производства ПСМ

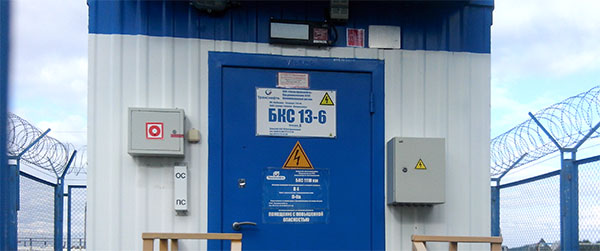

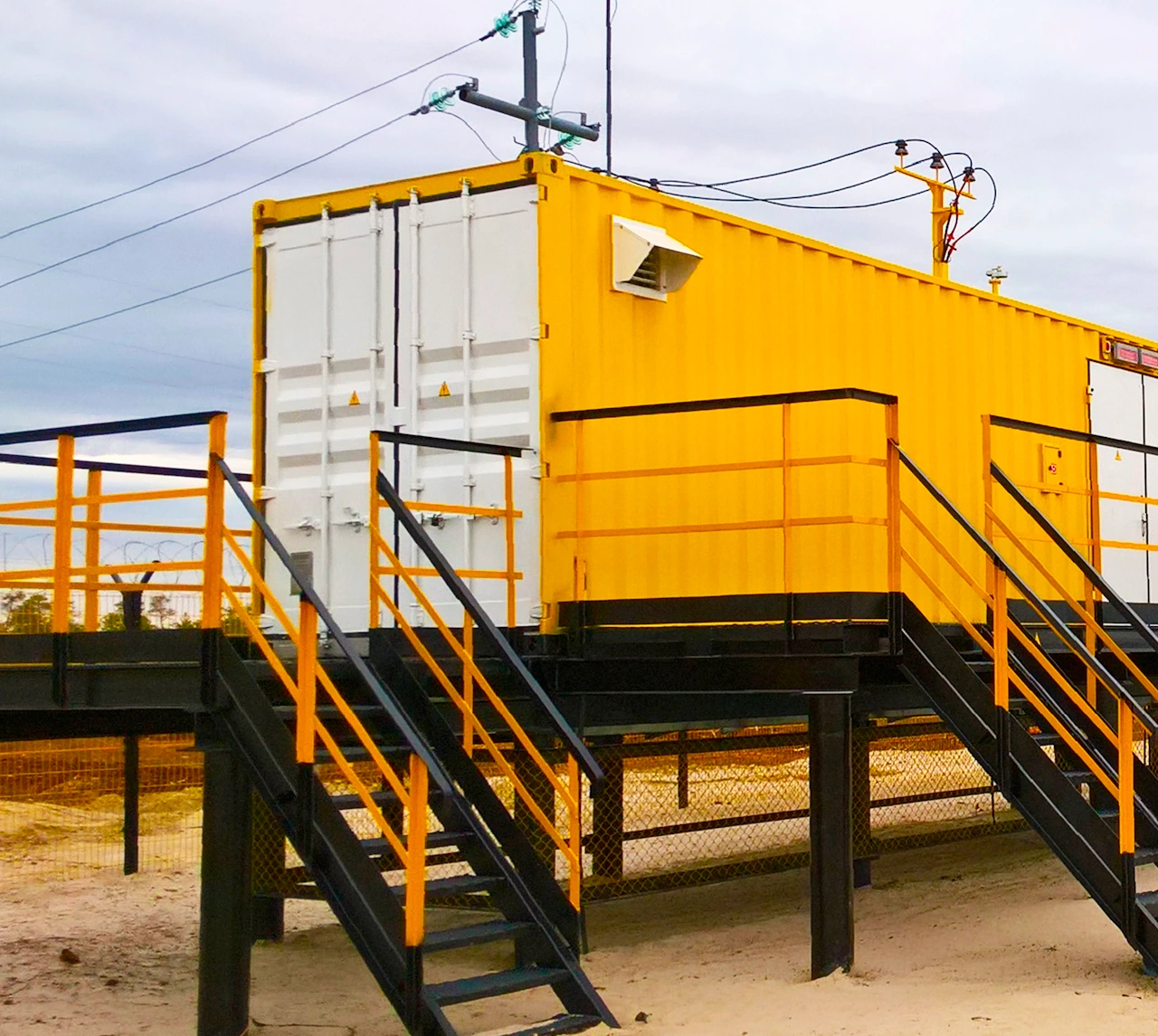

Для защиты от аварийных ситуаций отдельных производственных объектов, групп общественных, жилых зданий, спортивно-оздоровительных, учебных заведений, больниц, подключенных к стационарным энергосетям


Блочно-комплектные устройства производства ПСМ

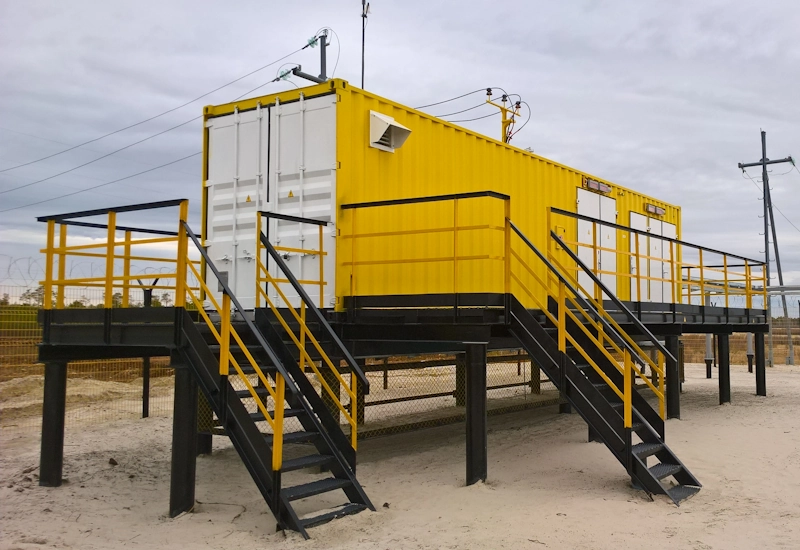

Для снабжения электрической энергией и теплом предприятий, вахтенных поселков, небольших населенных пунктов в местах, удаленных от традиционных энергетических источников


Блочно-комплектные устройства производства ПСМ

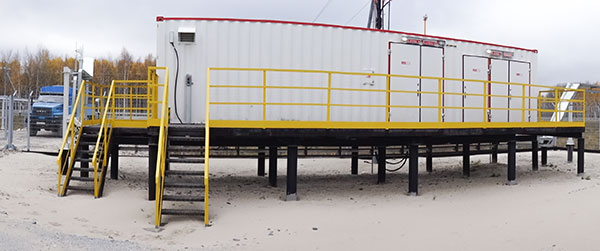

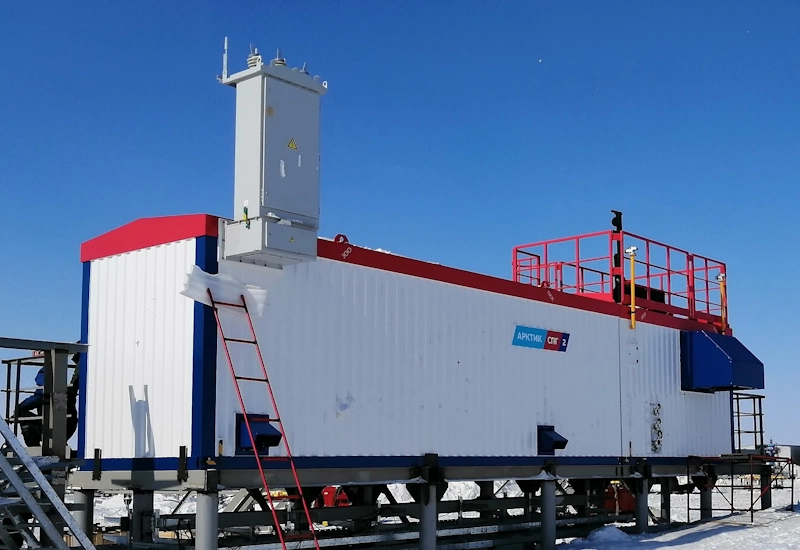

Для энергопитания нефтегазовых, добывающих, промышленных предприятий I и II категории надежности электроснабжения


Блочно-комплектные устройства производства ПСМ

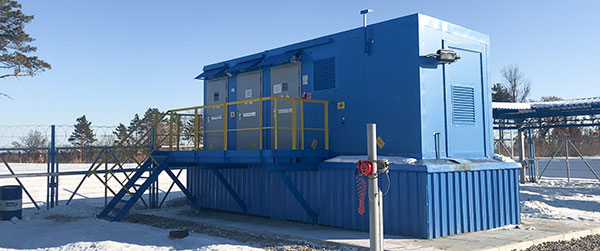

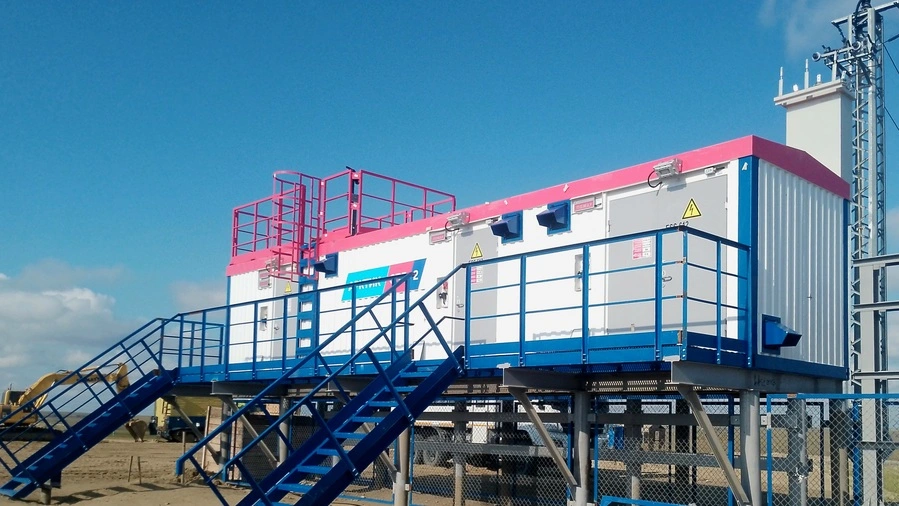

Для питания аппаратуры управления на магистральных нефте- и газопроводах и их отводах и для обеспечения электрохимической защиты трубопроводам


Комплектация БКЭС

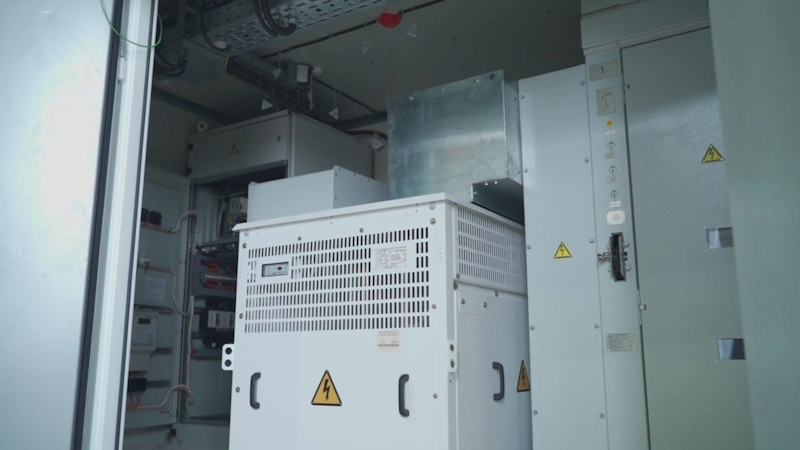

Отсек КТП (комплектной трансформаторной подстанции)

Главная задача КТП – понизить напряжение и защитить распределительное устройство

Комплектуется:

  • Высоковольтными ячейками
  • Силовыми трансформаторами (масляными/«сухого» типа)

Монтаж муфт 6-10 кВ в заводских условиях

Работы проводят кабельщики 5-ого разряда. После монтажа проводится проверка с последующей выдачей протокола.

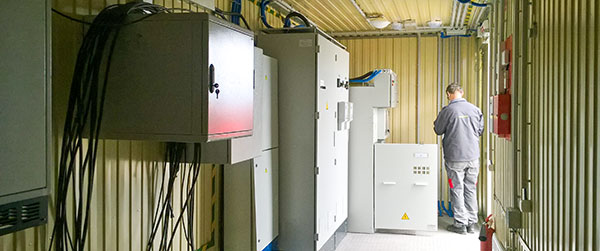

Отсек РУНН

Распределительное устройство принимает и распределяет энергию потребителям

Комплектуется:

  • Низковольтными комплектными устройствами с защитой отходящих линий
  • Автоматическими выключателями или предохранителями
  • Трансформаторами тока
  • АВР
  • Счетчиками учета активной и реактивной электроэнергии

Настройка алгоритмов РУНН

Самый простой алгоритм – режим АВР. Но, как правило, заказчикам нужны более сложные сценарии. Предположим, основной источник питания БКЭС распределяет энергию на 5 потребителей: двое из них III категории надежности электроснабжения, а трое - I и II категории. При отключении основного источника питания резервный источник обеспечивает энергией только тех потребителей, где нельзя допустить простоя. Подобные алгоритмы работы РУ могут быть частью готового технического задания либо их разработают в Инжиниринговом центре ПСМ с учетом пожелания заказчика.

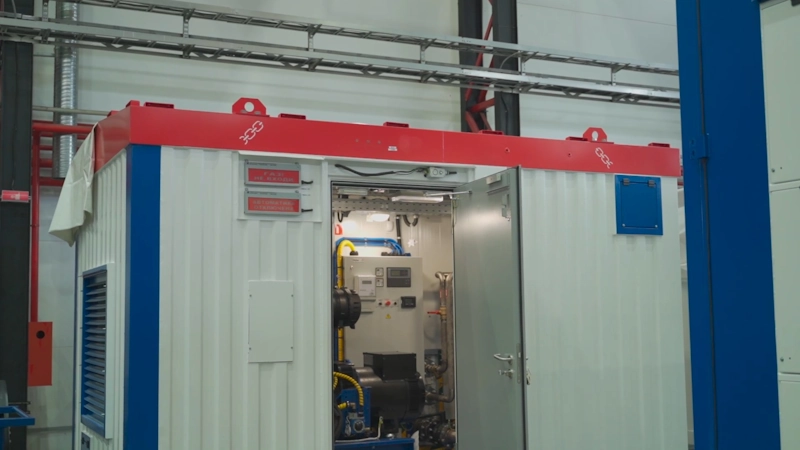

Отсек резервного источника (машинный зал)

БКЭС комплектуется дизель-генератором

Дизель-генератор: от 10-100 кВт, на базе двиагателей Cummins, FPT (Iveco Motors), Volvo Penta, Perkins, ММЗ, ЯМЗ


Контейнер

Контейнерное исполнение позволяет

  • Доставлять БКЭС в труднодоступные районы на автомобильном или железнодорожном транспорте
  • Надежно защищает от осадков, морозов до -60°C (морозостойкие материалы, утепление, клапаны с ТЭН и электроприводом, уплотнители на вводах), пыли (на воздухозаборные отверстия устанавливаются фильтрующие элементы на основе стекловолоконной бумаги, которые имеют минимальное сопротивление воздушному потоку) и вандалов (металлический контейнер имеет IV класс устойчивости к взлому).

Все контейнеры изготовлены на заводе металлоконструкций ПСМ. Модули оборудованы системами охраны, сигнализации, отопления, кондиционирования и другими дополнительными опциями по желанию заказчика. Система пожаротушения соответствует нормативным актам и ПУЭ. Контейнеры соответсвуют требованиям ФЗ и техническим регламентам.

ДГУ в контейнере Север

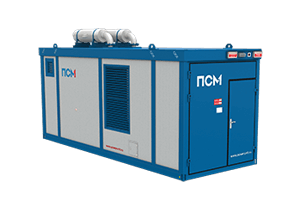

Контейнеры «Север»
из утепленных сэндвич-панелей

Состоят из сэндвич-панелей, плотно смонтированных в металлический каркас

Возможные габариты:

3400×2410×2555

4330×2410×2555

5330×2410×2780

6330×2410×2780

7204×2530×2896

ДГУ в контейнере Север-М

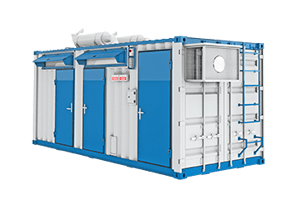

Контейнеры «Север-М»
на базе морских контейнеров

Изготавливаются на базе морских контейнеров. Дизель генераторная установка контейнерного типа обладает IV классом устойчивости к взлому.

Возможные габариты:

6058×2438×2591

6058×2438×2895

12192×2438×2591

12192×2438×2895

ДГУ в контейнере Север-М

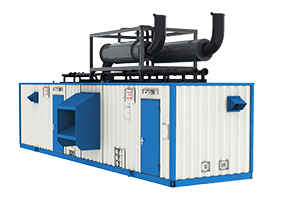

Контейнеры цельнометаллические
собственного производства

Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

Возможные габариты:

Позволяет соблюсти любые габариты по ТЗ

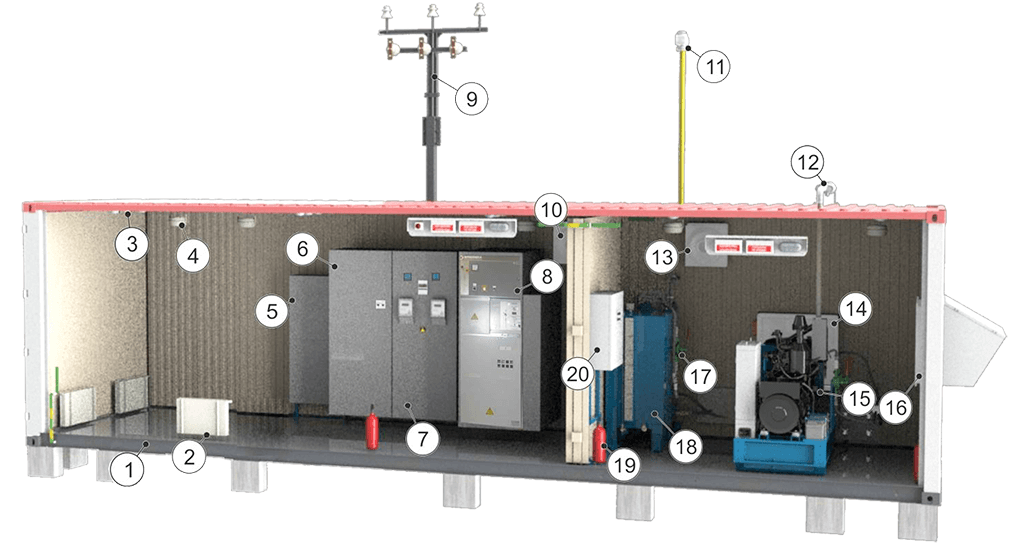

Пример блочно-комплектного устройства электроснабжения ПСМ:

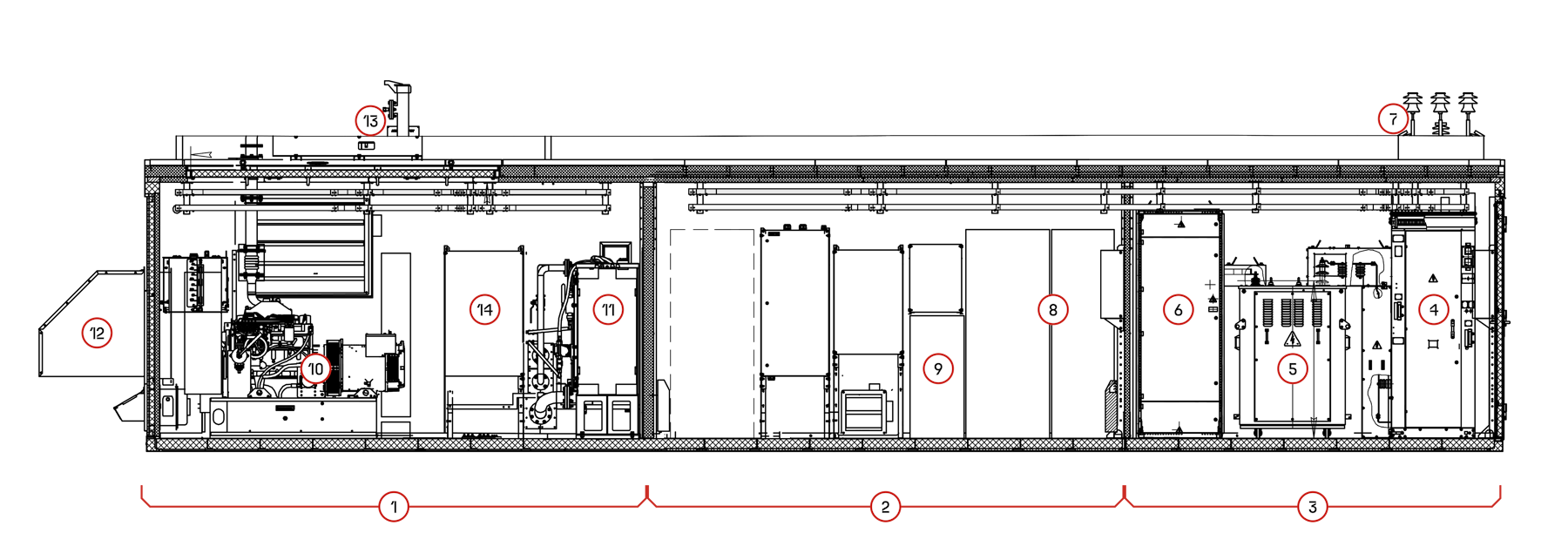

Пример комплектации БКЭС
  1. Контейнер модели Север-М
  2. Конвектор
  3. Фонарь основного освещения (220 В)
  4. Модуль порошкового пожаротушения
  5. Шкаф клеммный АСУ ТП
  6. Шкаф линейный РУНН
  7. Шкаф АВР РУНН
  8. Шкаф РУВН-10 кВ с трансформатором
  9. Мачта с изоляторами высоковольтных линий
  10. Вентилятор вытяжной
  11. Дыхательный клапан топливного бака
  12. Глушитель
  13. Вентилятор вытяжной
  14. Клапан выпускной
  15. Электроагрегат
  16. Клапан впускной
  17. Система закачки топлива
  18. Бак топливный
  19. Огнетушитель
  20. Шкаф собственных нужд контейнера

Дополнительное оборудование

В зависимости от условий эксплуатации, технических задач и степени автоматизации оборудования БКЭС комплектует дополнительными системами.

АСУ ТП

Выполняет функции защиты, управления, измерения и передачи данных. Система избавляет от необходимости операторского участия в управлении БКЭС. Устанавливается и программируется по желанию заказчика.

Система телемеханики и связи (ТМиС, дистанционный мониторинг и управление)

Позволяет удаленно следить за рабочими параметрами, управлять работой агрегата, предупреждать об аварийных ситуациях, оперативно передавать статусные сообщения. Дистанционный мониторинг и управление реализуют через каналы связи CAN, PS-485, Ethernet, DSL, радиоканал, GSM/GPRS. Данные передаются на операторскую панель, компьютер или мобильный телефон.

Система контроля загазованности

Автоматическая система, которая предотвращает аварии связанные с утечкой топлива. В топливный отсек устанавливают датчик, который анализирует наличие паров дизельного топлива. При достижении первого порога концентрации система включает принудительную вентиляцию в отсеке, при достижении второго порога – отключает энергооборудование и организует аварийный слив топлива (для дизельного агрегата).

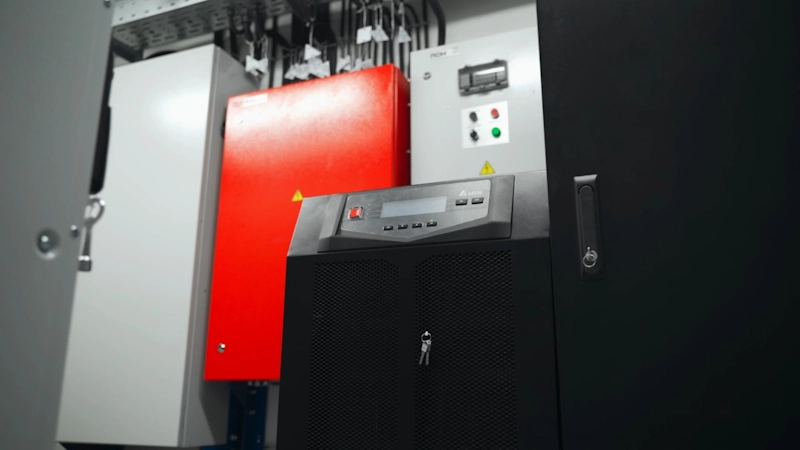

Источник бесперебойного питания

Для кратковременного энергоснабжения оборудования в момент запуска генератора.

Система катодной защиты (электрохимзащита)

Используется для защиты от коррозии для магистральных, промысловых трубопроводов, инфраструктуры для систем отопления и слива сточных вод предприятия. Защита от коррозии производится созданием электромагнитного поля, в результате чего приобретается отрицательный потенциал или участок исполняет роль катода. То есть отрезок стальных трубопроводов, огражденный от образования ржавчины, приобретает отрицательный заряд, а заземление – положительный. Контактирование электродов осуществляется через токопроводящие элементы.
