Опрессовочное оборудование для испытаний теплотрасс и трубопроводов
Гидродетекторы АОМЦ (мобильные опрессовочные установки)
Наша компания разработала специальное предложение для теплосетевых компаний: мобильные опрессовочные центры для испытания трубопроводов после и перед началом отопительного сезона.
Гидродетектор АОМЦ позволяет тестировать малые участки трассы и сокращает период сезонных отключений горячей воды до 3 дней.
Больше не надо поднимать давление на теплоисточниках и испытывать все магистрали одновременно. АОМЦ делает гидравлические испытания тепловых сетей более технологичными, оперативными и безопасными.

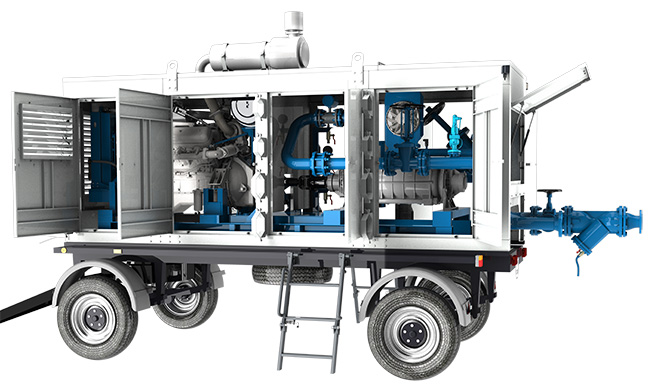

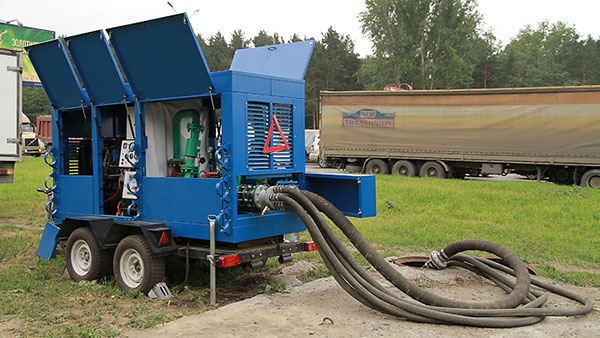

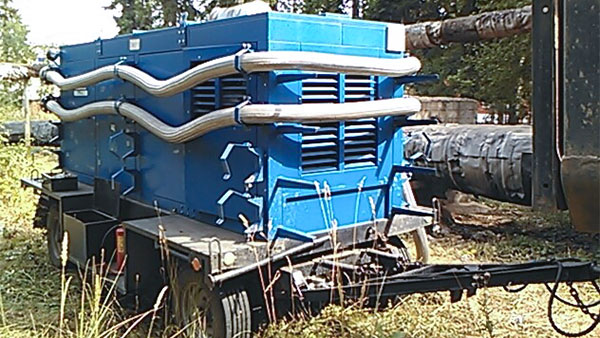

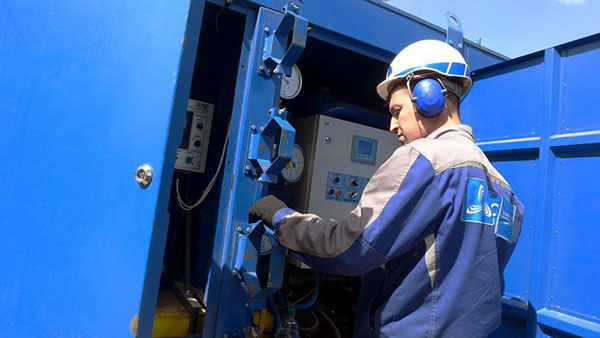

Конструкция гидродетектора АОМЦ
Погодозащитный капот защищает установку от осадков, механических повреждений и несанкционированного доступа. Для обслуживания основных узлов в капоте предусмотрены боковые дверцы. Специальные внешние стойки созданы для перемещения рукавов.
Предусмотрена установка в шумозащитный кожух. Это позволяет использовать АОМЦ в жилых зонах и ночью.
Байпасная линия оснащена клапаном с электроприводом. Она обеспечивает плавное повышение давления, когда производится гидравлическая опрессовка.
Дизельный двигатель
ММЗ (Беларусь) или ЯМЗ (Россия)
- Принимают до 100% нагрузки единовременно
- Работают без сбоев даже на топливе низкого качества
- Требуют элементарного технического обслуживания
Многоступенчатый центробежный секционный насос, способный перекачивать воду температурой до 90°С
- Насос SAER TMB (Италия)
- Насос типа ЦНСг (Россия)
Двухосный прицеп позволяет транспортировать АОМЦ по дорогам общего пользования.
Напорная и всасывающая магистрали работают эффективно благодаря встроенным датчикам и регуляторам давления.
Температура -10° до +40°
Влажность > 75%
Программное обеспечение АОМЦ визуализирует в графиках:
- температуру воды
- расход воды
- давление на входе и выходе
Способности установки
Быстро локализует прорывы
Гидродетектор АОМЦ последовательно тестирует малые участки сети. Обнаружить прорыв можно оперативно, а для его устранения не требуется останавливать все работы разом.
Не требует массовых отключений потребителей
На время испытаний с помощью АОМЦ не надо отключать целые районы города. А внеплановую опрессовку труб можно проводить, не создавая неудобств соседним кварталам.
Сокращает сроки выполнения опрессовочных работ
Рабочие часы не тратятся на поддержание давления, обход всей сети и осмотр многочисленных контрольных точек. Как следствие – уменьшаются сроки отключения горячей воды в домах потребителей с 14 до 3 дней.
Продлевает ресурс оборудования стационарных станций
Гидродетектор проводит испытания более бережно по отношению к инфраструктуре. Это особенно важно в связи с большим износом теплотрасс.

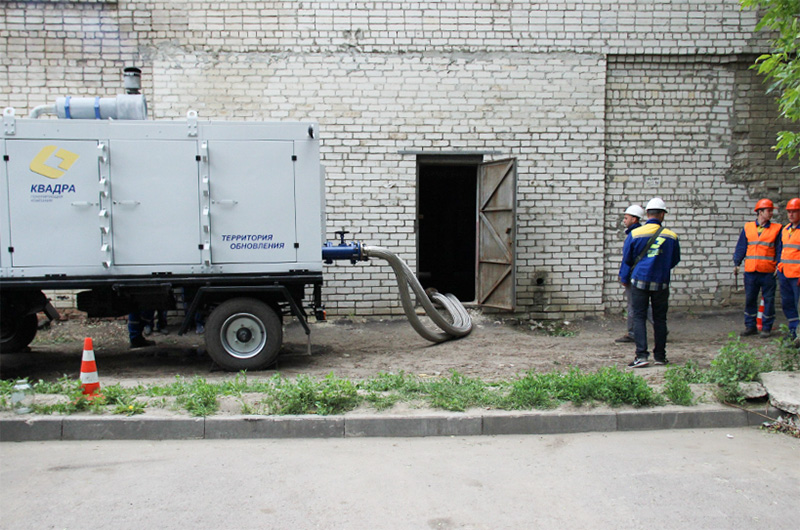

Гарантирует безопасность испытаний
Меньше разрывов и аварий, меньше вероятность травм и ущерба имуществу как во время работ, так и в период между испытаниями. Регулярная опрессовка теплотрассы с помощью АОМЦ позволяет постоянно держать тепловые сети в рабочем состоянии.
Модельный ряд
В модельном ряду гидродетекторов АОМЦ представлено 6 установок, различающихся по производительности и максимальному давлению, которое агрегат может обеспечить. Такая широкая линейка позволяет подобрать параметры оборудование опрессовки труб любого состояния и конфигурации.
| Модель | Двигатель | Насос | Напор, м |
Подача, м3/ч |
Давление, атм |
Рукав всасывающей магистрали, мм Давление, атм |
Рукав напорной магистрали, мм Давление, атм |
|---|---|---|---|---|---|---|---|
| АОМЦ 20-10 | ММЗ Д245.9 | SAER/ЦНСг | 200 | 100 | 10-40 | ДУ100 Ру10 | ДУ80 Ру25 |
| АОМЦ 20-12 | ММЗ Д245.30Е2 | SAER/ЦНСг | 200 | 120 | 10-40 | ДУ125 Ру25 | ДУ100 Ру25 |
| АОМЦ 20-18 | ЯМЗ 236БИ | SAER/ЦНСг | 200 | 180 | 10-40 | ДУ150 Ру10 | ДУ100 Ру25 |
| АОМЦ 25-6 | ММЗ Д245.9 | SAER/ЦНСг | 250 | 60 | 10-40 | ДУ100 Ру10 | ДУ80 Ру25 |
| АОМЦ 25-20 | ММЗ Д245.9 | SAER/ЦНСг | 250 | 200 | 10-40 | ДУ150 Ру10 | ДУ100 Ру25 |
| АОМЦ 30-18 | ЯМЗ 7511 | SAER/ЦНСг | 300 | 180 | 10-40 | ДУ150 Ру16 | ДУ150 Ру40 |
Возможно использование двигателей Doosan (Южная Корея) или Volvo Penta (Швеция).

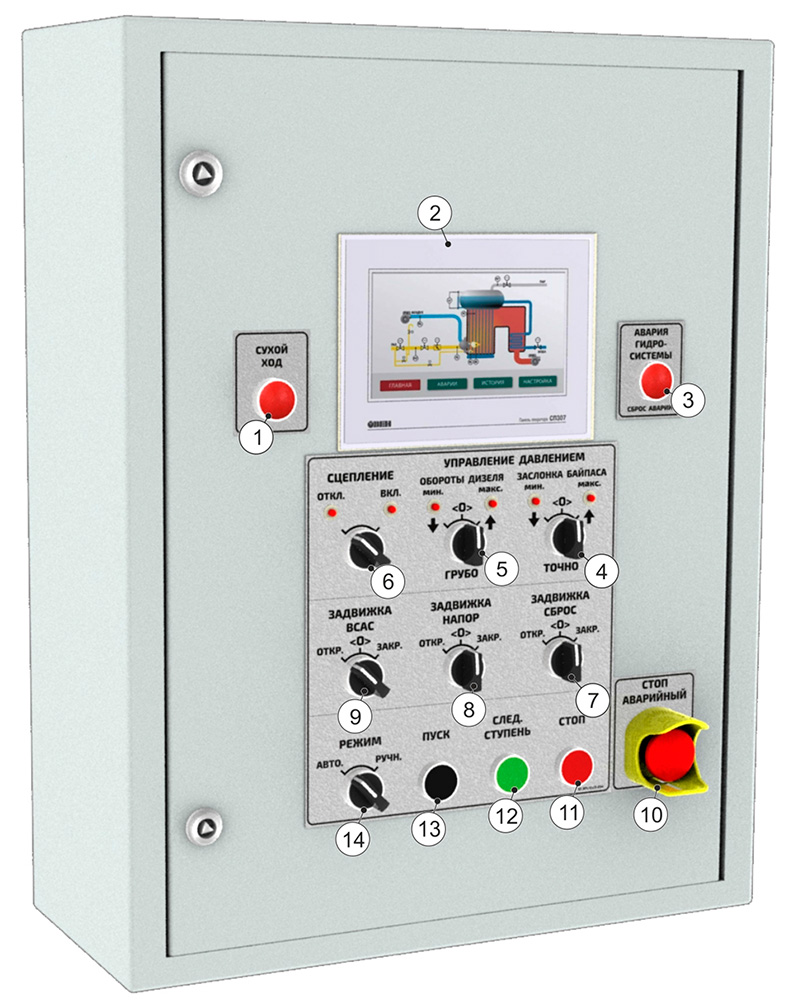

3 степени автоматизации АОМЦ

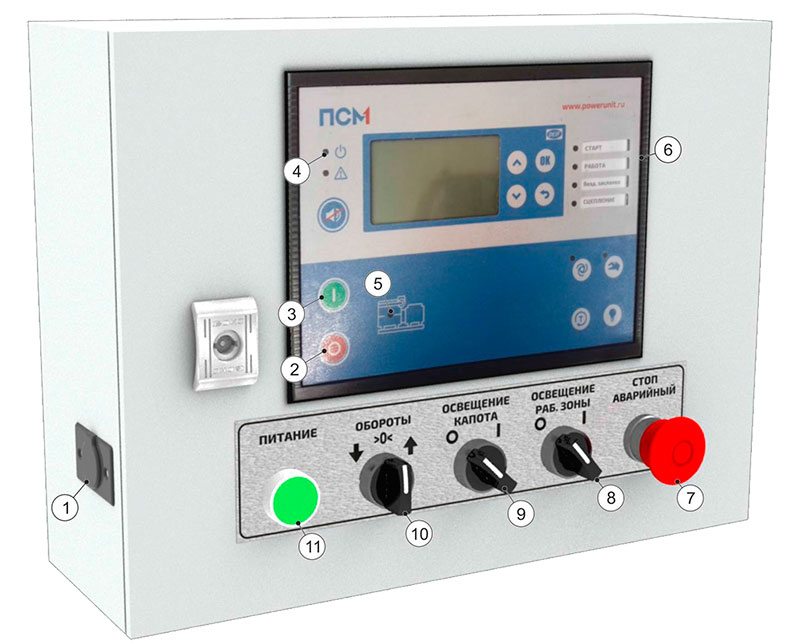

Пульт ЭСУПД на базе микропроцессора DEIF
- Пуск/останов двигателя
- Контроль за параметрами
- Сообщение о неисправностях
- Журнал событий
Пульт ЭСУПД на базе микропроцессора DEIF
- Пуск/останов двигателя
- Контроль за параметрами
- Сообщение о неисправностях
- Журнал событий

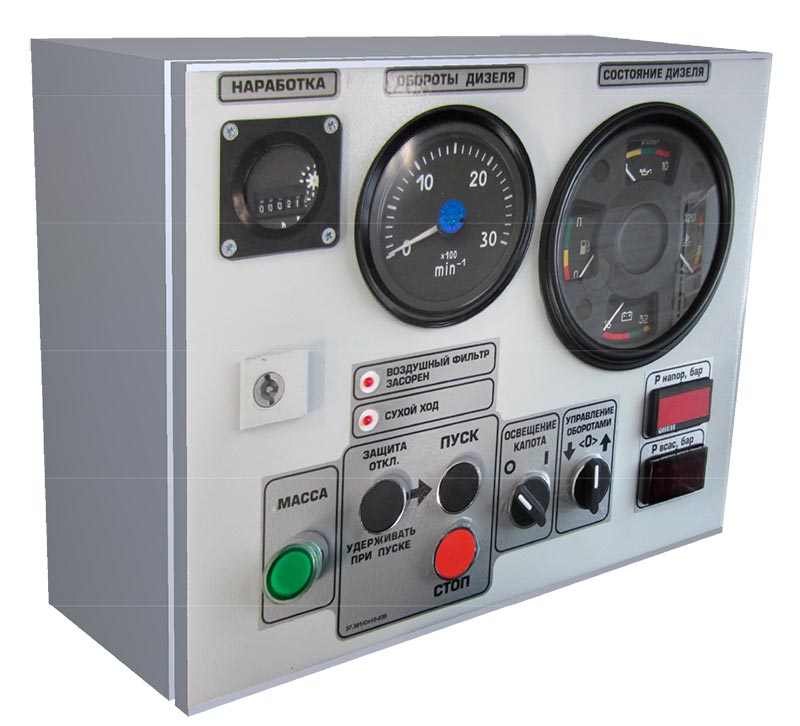

Пульт СУПД
- Аналоговые приборы для контроля параметров двигателя
- Цифровые указатели давления на всасывающей и нагнетающей магистралях

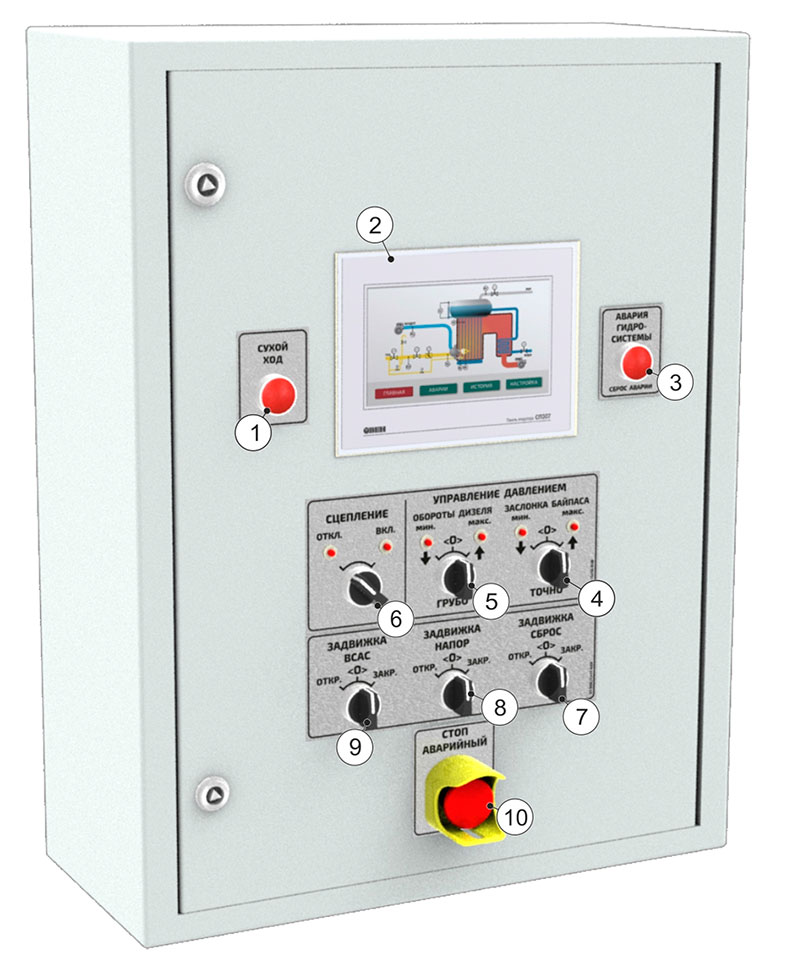

Контроллер ОВЕН с сенсорной панелью
Формирует, запускает и поддерживает алгоритмы действий в течении заданного времени
Фиксирует, контролирует, сохраняет и анализирует информацию о:
- температуре воды
- расходе воды
- давлении на входе
- давлении на выходе
Дистанционный мониторинг и управление:
- Беспроводной wi-fi доступ к данным контроллеров и журналов событий
- Удаленное управление задвижками
- Создание и сохранение индивидуальных конфигураций для определенных участков теплосети
- Удобный интерфейс оператора
- Визуализация изменения параметров в таблицах и графиках
Регистратор ОВЕН с сенсорной панелью
Визуализирует и сохраняет информацию о:
- температуре воды
- расходе воды
- давлении на входе
- давлении на выходе
- Манометры, мановакууометры на магистралях
- Давление масла
- Температура ОЖ
- Температура воды
- Давление воды
- Засоренность
- Сухой ход
- Прорыв
- Давление масла
- Температура ОЖ
- Температура воды
- Давление воды
- Засоренность
- Сухой ход
- Давление масла
- Температура ОЖ
- Сухой ход
Детали

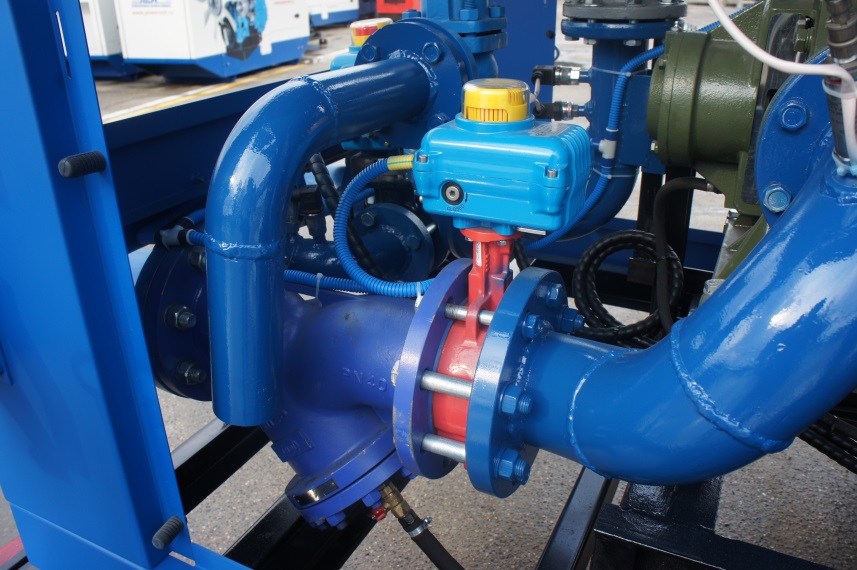

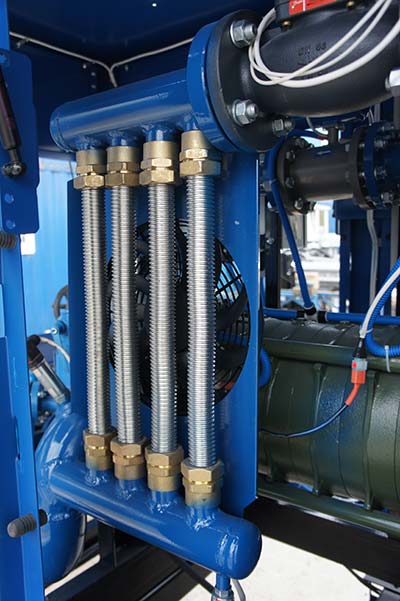

Байпасная линия

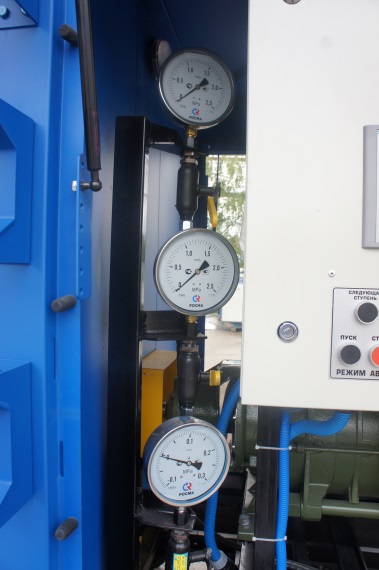

Дублирующие манометры

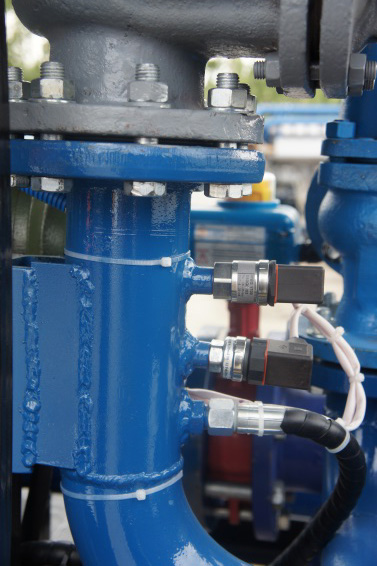

Датчики давления

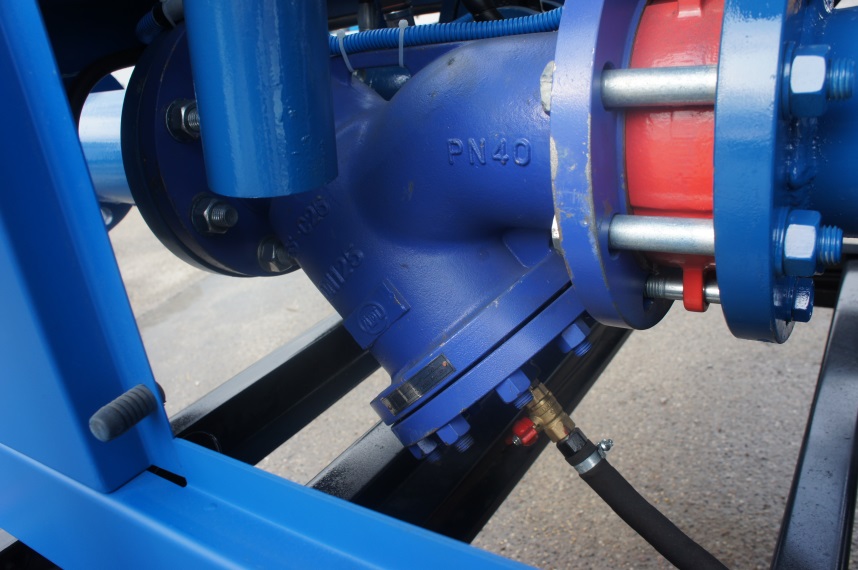

Фильтр очистки и кран слива воды

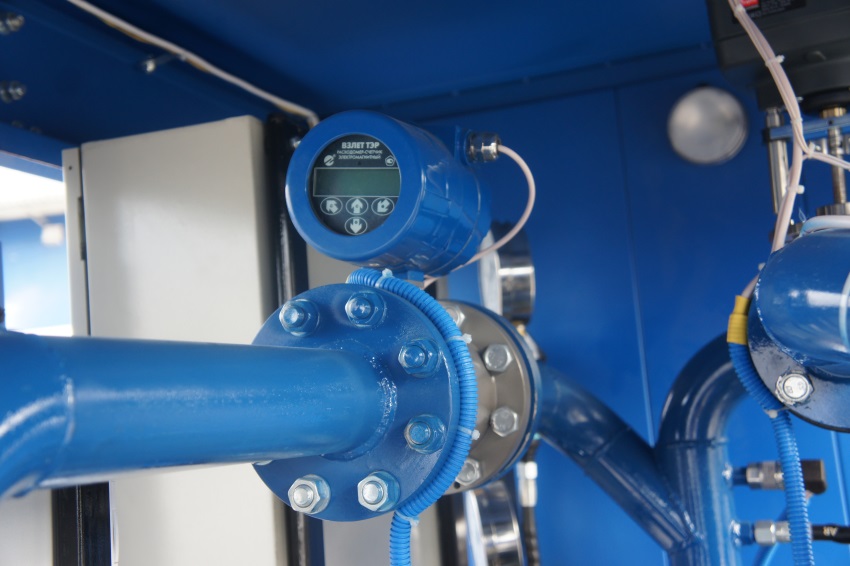

Расходометр с панелью показаний расхода

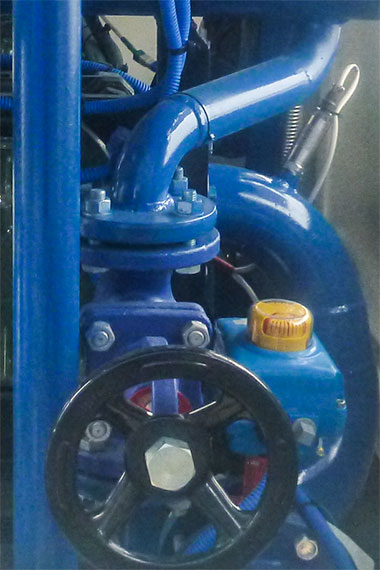

Регулирующий клапан сброса давления

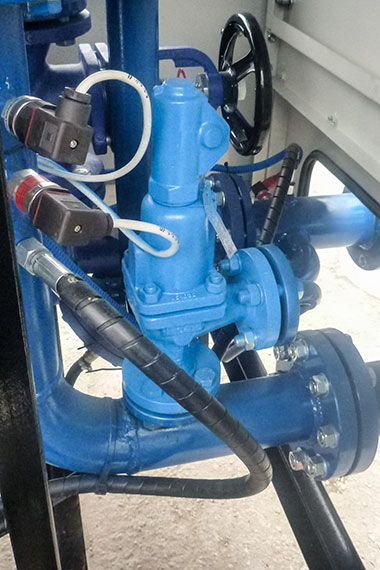

Аварийный клапан сброса давления

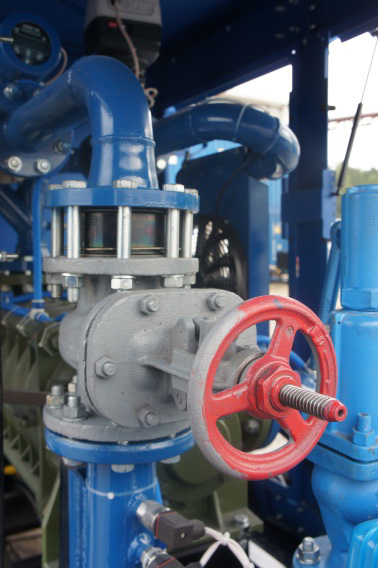

Обратный клапан для защиты от гидроудара и задвижка для отключения от сети
Электрический привод задвижек

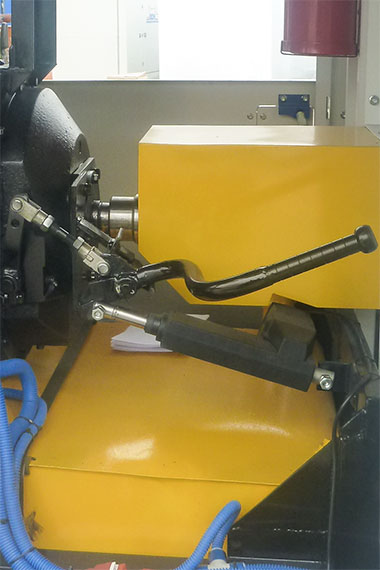

Электрический привод сцепления

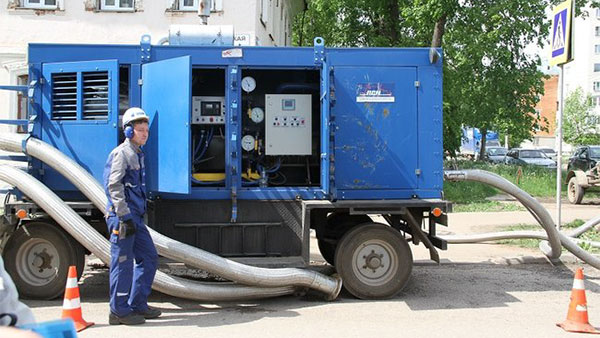

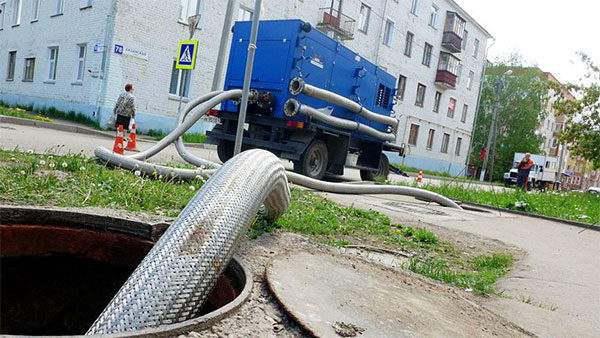

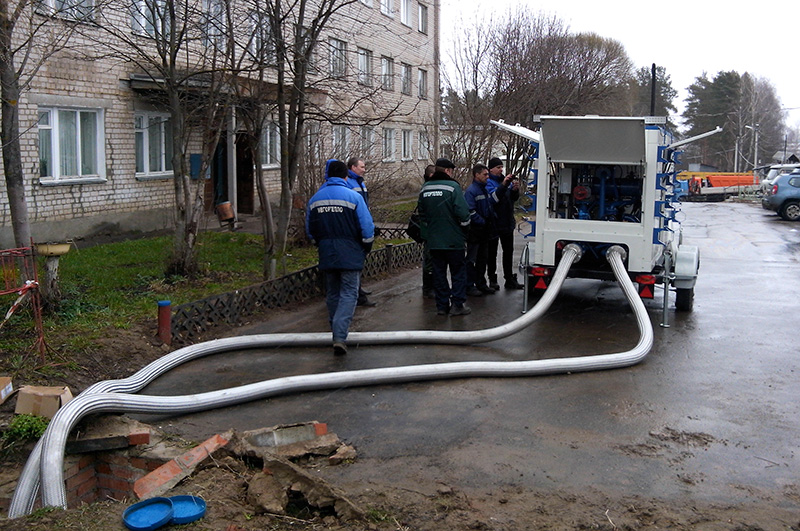

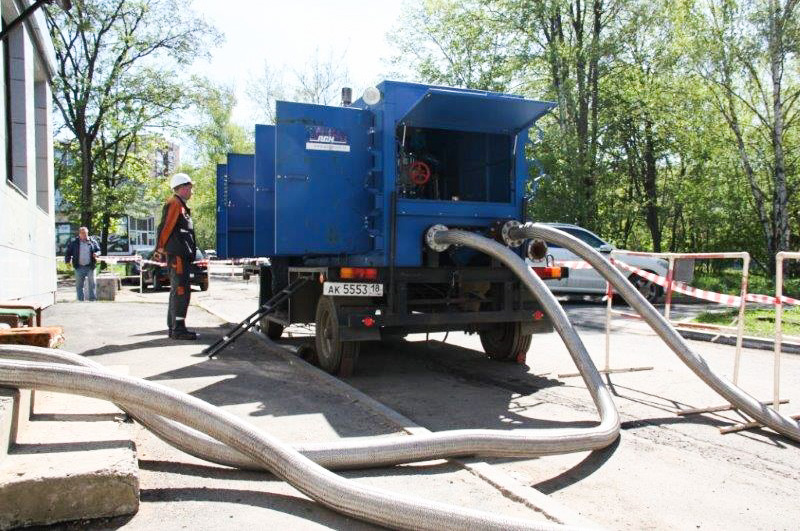

АОМЦ в деле
Крупнейшие владельцы:
Т Плюс (КЭС-Холдинг)Квадра
МОЭК
Телекомпания «ЛОГОС»: Опрессовка теперь не страшна
Телеканал «Россия»: Зачем в столице летом отключают горячую воду
Телеканал «ТВ Центр»: Как МОЭК готовит систему теплоснабжения к зиме
Информационный видеопортал Тверской области «TVTver.ru»: «Тверская Генерация» опробовала в деле передвижной опрессовочный центр.

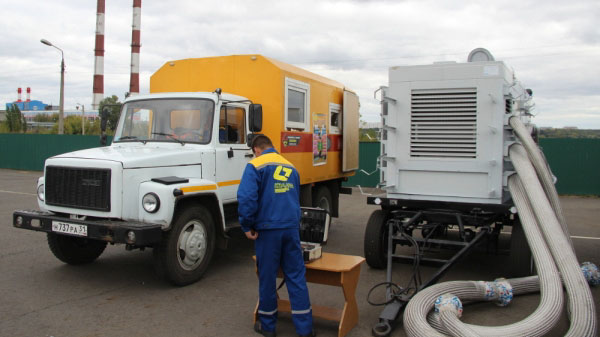

Курский областной телеканал «Сейм»: «Квадра» проверяет курские теплосети с помощью опрессовочного центра
Телеканал Первый Ярославский: В Ярославле знают, как сократить сроки отключения горячей воды

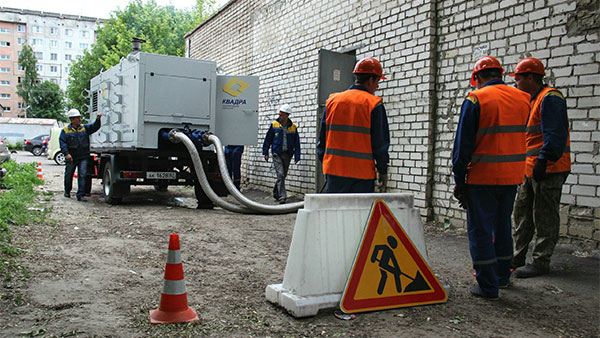

Россия-1: В Тамбове подготовка к предстоящему отопительному сезону идёт полным ходом
Информационнное агентство KURSKCiTY: Курские теплосети испытают по-новому

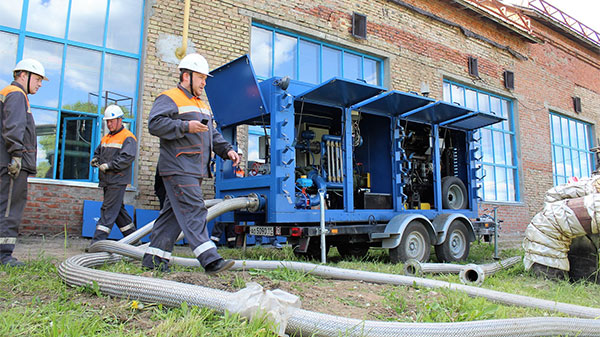

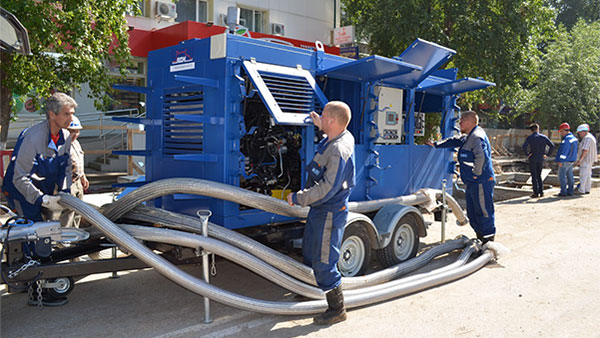

Информационнное агентство «Комиинформ»: «Т Плюс» испытывает тепловые сети Сыктывкара при помощи мобильной установки.
Сетевое издание «НН.ру»: Опрессовка теплосетей в Дзержинске
Информационнное агентство OnlineTambov.ru: Новый аппарат "Квадры" сократит срок отключения горячей воды в Тамбове на несколько дней
Официальный сайт Группы «Т Плюс»: Презентация работы локальной опрессовочной машины. Первые итоги старта гидравлических испытаний в г.Кирове.

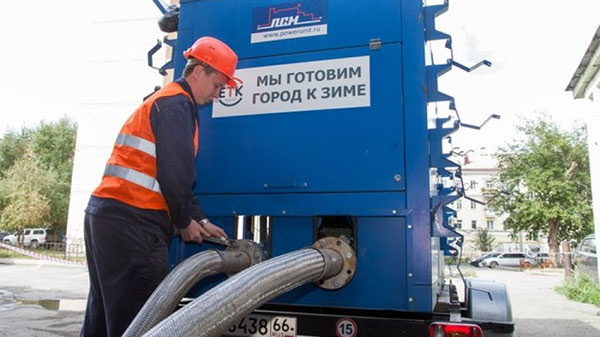

Официальный сайт АО «Екатеринбургская теплосетевая компания»: Екатеринбургская теплосетевая компания (ЕТК) впервые провела локальные гидравлические испытания на магистральных трубопроводах Химмаша.
Россия-1: Смоленск встречает чудо-машину для опрессовки
Портал KU66.RU: Гидравлические испытания тепловых сетей
Информационная программа «Губерния» (Иваново): новая машина избавит от длительных отключений горячей воды

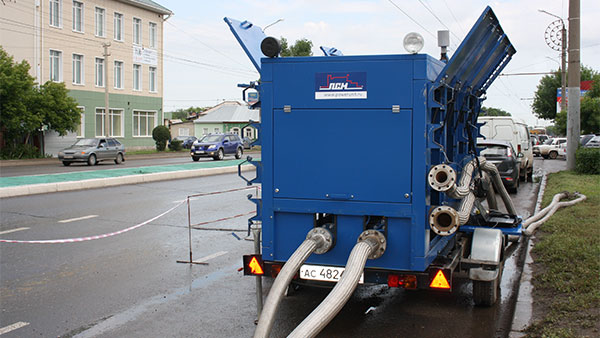

Россия-1 Оренбург: оборудование ПСМ на страже горячей воды
Официальный сайт Группы «Т Плюс»: В Оренбурге работает новая опрессовочная техника
Портал ikirov.ru: В Кирове гидравлические испытания пройдут по новой схеме
Портал uralinform.ru: В Екатеринбурге могут отменить опрессовки
Информационное агентство «Комиинформ»: Тепломагистраль в Сыктывкаре впервые прошла "мобильные" испытания

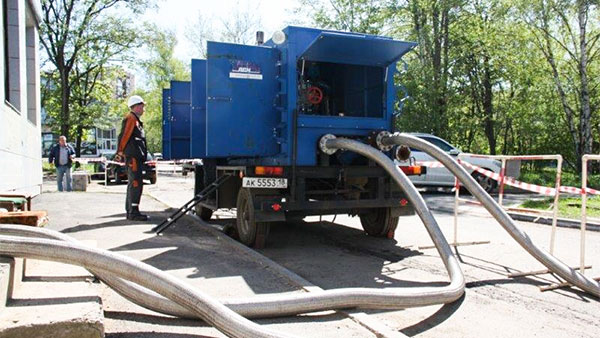

Удмуртские коммунальные системы: Опрессовочные машины УКС: на службе оперативности и безопасности гидравлических испытаний
