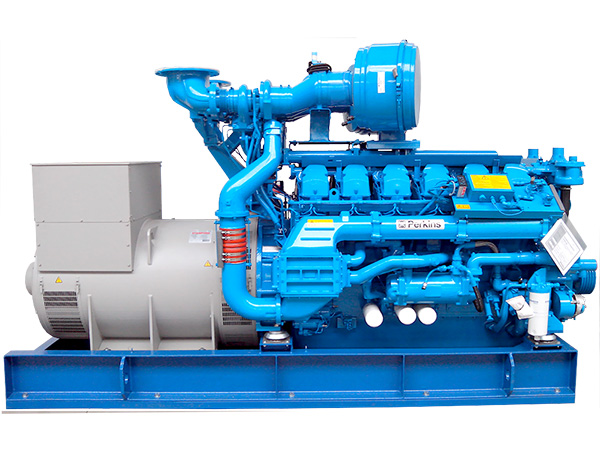

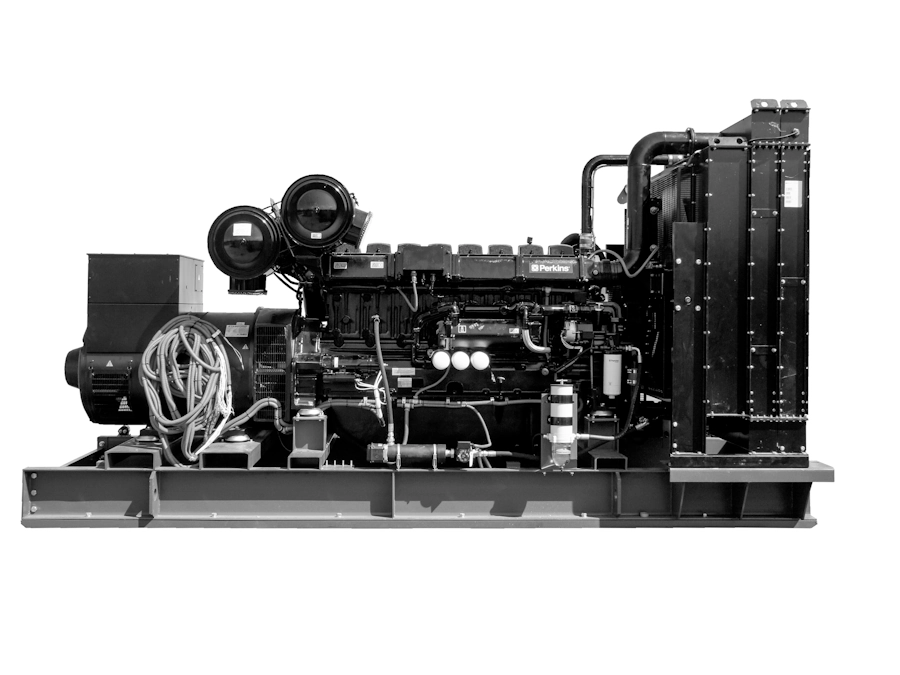

Дизельная электростанция ADP-1000 с двигателем Perkins на 1000 кВт с доставкой по Москве и России
еще станций
Perkins
Дизельные генераторы (электростанции) производства ПСМ серии ADP-1000 мощностью 1000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADP-1000 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADP-1000 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Справляются с топливом низкого качества благодаря особенностям впрыска
- Требуют техобслуживания через удлиненный 500-часовой интервал
- Позволяют за 5 лет сэкономить на эксплуатационных расходах полную стоимость двигателя
Основная мощность | 1000 кВт / 1250 кВА |
Резервная мощность | 1100 кВт / 1375 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 201 |
- при 100% нагрузки | 268 |
Модель двигателя | Perkins 4012-46TWG2A |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 160 |
Ход поршня, мм | 190 |
Рабочий объем, л | 45.84 |
Степень сжатия | 13.6:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 177 |
Габаритные размеры (Д×Ш×В), мм | 4800×1950×2450 |
Вес, кг | 9100 |
Тип глушителя | Промышленный |
Термостат | |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Ручной насос закачки охлаждающей жидкости | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 196 |
Зарядный генератор | 40 А |
Пусковое устройство | Стартер 16.4 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м

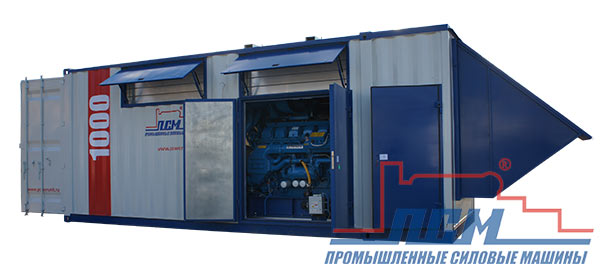

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADP «Perkins»
|
Серия ADMi «Mitsubishi»
|
Серия ADBa «Baudouin»
|
Серия ADM «MTU»
|
(2 × ADDo-500 (DP180LB))
Серия ADDo «Hyundai»
|
(2 × ADV-500)
Серия ADV «Volvo Penta»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
|||
Основные характеристики | ||||||||||
Основная мощность | 1000 кВт / 1250 кВА | 1020 кВт / 1275 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | ||
Резервная мощность | 1100 кВт / 1375 кВА | 1122 кВт / 1403 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | |||||||
Расход топлива, л/ч | ||||||||||
- при 75% нагрузки | 201 | 198 | 165.1 | 195 | 2 × 103.2 | 2 × 92.6 | 199 | 223 | ||
- при 100% нагрузки | 268 | 224.1 | 2 × 135.9 | 2 × 126.1 | 261 | 277 | ||||
Двигатель | ||||||||||
Модель двигателя | Perkins 4012-46TWG2A | Mitsubishi S12R-PTA | Baudouin 12M33G1400/5 | MTU 18V2000G26F | 2 × Hyundai (Doosan) DP180LB | 2 × Volvo Penta TWD1644GE | Cummins KTA50G3 | Yuchai YC6C1660-D30 | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
18VTI
18-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 160 | 170 | 150 | 135 | 128 | 144 | 158,8 | 200 | ||
Ход поршня, мм | 190 | 180 | 185 | 156 | 142 | 165 | 158,8 | 210 | ||
Рабочий объем, л | 45.84 | 49.03 | 39.2 | 40.2 | 18.2 | 16.12 | 50.3 | 39.58 | ||
Степень сжатия | 13.6:1 | 14:1 | 15:1 | 17.5:1 | 15:1 | 16.8:1 | 13.5:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | |||||||||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | нет | нет | есть | есть | ||
Генератор | ||||||||||
Базовая модель генератора |
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели
|
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
EvoTec TCU428E |
Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
|
2 × Marelli Motori MJB 355 MA4 | 2 × Marelli Motori MJB 355 MA4 | Leroy Somer | Leroy Somer | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 1800 | 1836 | 1806 | 1804 | 2 × 900 | 2 × 900 | 1800 | 1806 | ||
Класс изоляции | H | H | H | H | H | H | H | H | ||
Степень защиты | IP23 | IP23 | IP22 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | D350 | DER-1/A | ETC-2 | DER-1/A | M31FA600A | M31FA600A | D350 | D350 | ||
Система охлаждения | ||||||||||
Объем системы охлаждения, л | 196 |
335
без заправочного объёма радиатора
|
188 |
73
без заправочного объёма радиатора
|
2 × 91 |
2 ×
95
с учетом заправочного объёма радиатора
|
152
без заправочного объёма радиатора
|
|||
Тип охлаждающей жидкости | Антифриз | |||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | ||
Расширительный бачок | нет | нет | нет | нет | нет | есть | нет | нет | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | нет | нет | нет | нет | нет | есть | нет | нет | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | есть | ||
Ручной насос закачки охлаждающей жидкости | есть | есть | нет | есть | нет | нет | есть | нет | ||
Термостат | есть | нет | нет | нет | нет | нет | нет | нет | ||
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | нет | Антифриз | ||
Система воздухозабора | ||||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | ||||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | нет | есть | нет | нет | ||
Система электрооборудования | ||||||||||
Зарядный генератор | 40 А | 55 А | 45 А | 80 А | 55 А | да | ||||
Пусковое устройство | Стартер 16.4 кВт | Стартер 2 x 7.5 кВт | электростартер 10 кВт | Стартер 7 кВт | Стартер 7 кВт | электростартер | ||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | есть | есть | есть | есть | нет | нет | есть | есть | ||
Система газовыхлопа | ||||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | ||||||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 × 1000 | 2 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | ||||||||||
- при 75% нагрузки | 201 | 198 | 165.1 | 195 | 2 × 103.2 | 2 × 92.6 | 199 | 223 | ||
- при 100% нагрузки | 268 | 224.1 | 2 × 135.9 | 2 × 126.1 | 261 | 277 | ||||
Время автономной работы при 75% мощности, ч. | 5 | 5.1 | 6.1 | 5.1 | 9.7 | 10.8 | 5 | 4.5 | ||
Время автономной работы при 100% мощности, ч. | 3.7 | 4.5 | 7.4 | 7.9 | 3.8 | 3.6 | ||||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | сепаратор | да | ||||||
- тонкой очистки | да | в наличии | да | |||||||
Система топливоподачи | Прямой впрыск | Система впрыска высокого давления Common-Rail с электронным управлением | Прямой впрыск | |||||||
Масляная система | ||||||||||
Объем системы смазки, л | 177 | 180 | 160 | 110 | 2 × 34 | 2 × 48 | 177 | 150 | ||
Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||||
Габариты открытого исполнения | ||||||||||
Габаритные размеры (Д×Ш×В), мм | 4800×1950×2450 | 4370×2000×2120 |
5040×1990×2200
Габаритные размеры и вес указаны с учетом радиатора
|
2 × 3700×1400×2050 | 2 × 4050×1400×2210 | 5105×2000×2238 | 4650×2000×2300 | |||
Вес, кг | 9100 | 10500 | 8200 | 7440 | 10300 | 9190 | 8000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
