Насосные блоки с дизельным приводом для бурения скважин

На базе трехпоршневых насосов серии F и дизельных двигателей Caterpillar, Doosan, Cummins.

Трехпоршневые насосы с дизельным приводом используются при бурении газовых или нефтяных скважин. Насос под высоким давлением закачивает буровой раствор для очистки забоя от выбуренной породы.

ПСМ – крупнейший российский производитель промышленного оборудования на дизельных двигателях. Более 37% установок, собранных на заводах ПСМ, поставляются для нужд нефтяной отрасли: для обустройства новых месторождений и переоборудования существующих. Завод входит в пул поставщиков «Транснефть», «Сургутнефтегаз», «Роснефть», «Лукойл», «Белоруснефть», «Русь-Ойл», «Татнефть», «Русснефть».

Отправить техническое задание

Заполните заявку, прикрепите файлы ТЗ и получите расчет стоимости бурового насоса

Модельный ряд насосных блоков производства ПСМ

Модель НБД-800 НБД-1000 НБД-1300 НБД-1600
Насос Трехпоршневой
F-800
Трехпоршневой
F-1000
Трехпоршневой
F-1300
Трехпоршневой
F-1600
Двигатель Caterpillar/ Doosan/ Cummins
Номинальная мощность на входном валу насоса, кВт (л.с.) 588 (800) 746 (1000) 1036 (1300) 1275 (1600)
Максимальное давление в напорной магистрали, МПа 34.3 34.5 34.5 34.5
Максимальная производительность насоса при максимальном диаметре поршня, л/сек 36.76 41 49.19 49.19
Подпорный насос Насос шламовый ШН 6×5х13 (250 м3/ч, 35 м) электрический двигатель 55 кВт, 380 В, 1500 об/мин (взрывозащищенное исполнение)
Манифольдные линии Пневмокомпенсатор, предохранительный клапан, дроссельно-запорное устройство, отсекающая задвижка
Система смазки бурового насоса Принудительная с электроприводом + разбрызгиванием
Укрытие Съемный тент/съемнаяконструкция из сэндвич-панелей/цельносварной контейнер
Исполнение Стационарное/мобильное(прицеп, полуприцеп) Стационарное
Габариты в стационарном исполнении, Д×Ш×В, мм
Указаны для моделей на базе Caterpillar
12 500×3 000×3 500 (25 000 кг) 12 500×3 000×3 500 (31 000 кг) блок насоса 8 700×3 000×3 500 (31 500 кг)
блок двигателя 6 500×3 000×3 500 (10 500 кг)
блок насоса 8 700×3 000×3 500 (31 500 кг)
блок двигателя 6 500×3 000×3 500 (10 500 кг)
Габариты на прицепе, Д×Ш×В, мм
Указаны для моделей на базе Caterpillar
13 100×3 000×4 000 (30 000 кг) 13 100×3 000×4 000 (36 000 кг) - -
Применение в буровых установках
ZJ10/1100, ZJ15/1350, МБУ-125, МБУ-140, МБУ-160, БУ2000/125, БУ2900/175, БУ2900/200, Идель-125, Идель-140, Идель-160, Уралмаш 160 ДП-БМ ZJ20/1580, ZJ30/1800, МБУ-200, Идель-180, Идель-200, Уралмаш 175 ДЭР-П, Уралмаш 200 ДЭР-М ZJ40/2250, БУ3900/225 ZJ50/3150, ZJ70/4500, ZJ90/6750, БУ4200/250, БУ4500/270, БУ5000/320, Идель-250

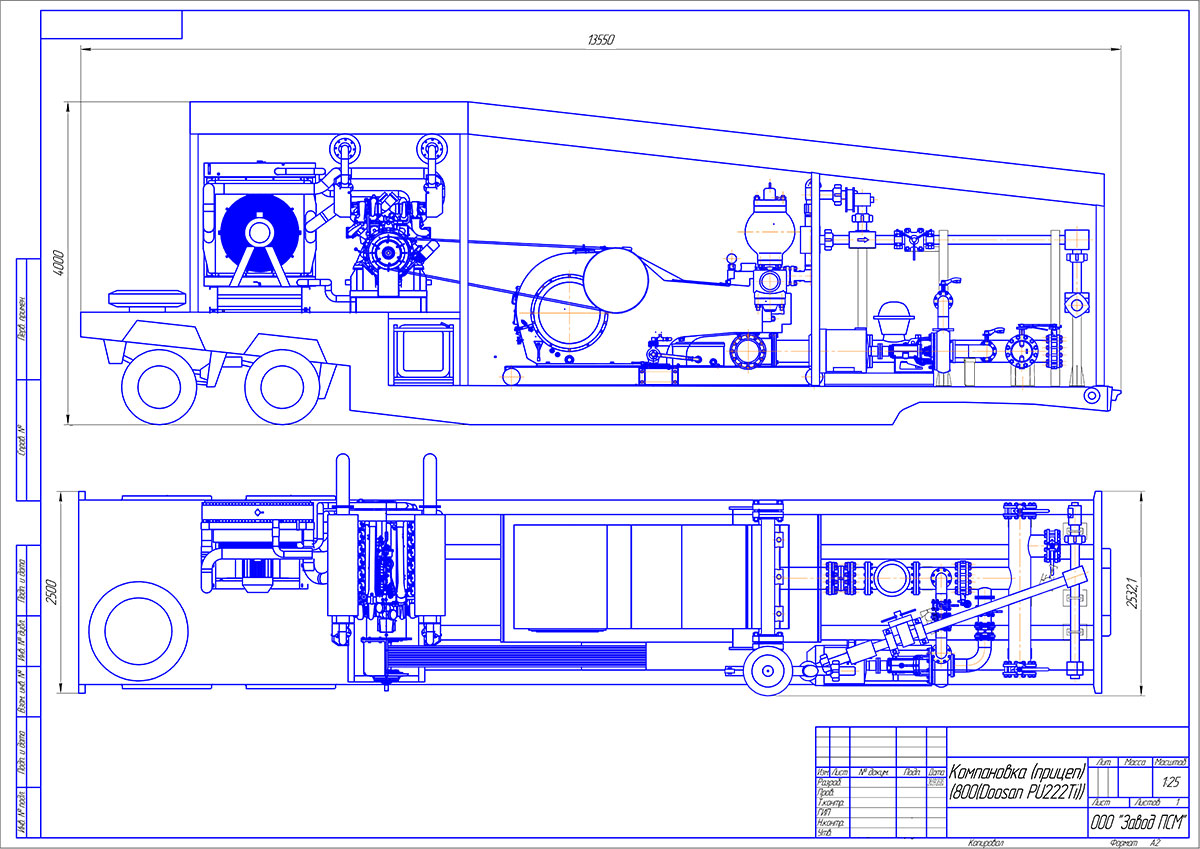

Насосные блоки с дизельным приводом в допустимых транспортных габаритах (чертеж модели НБД-800 на базе двигателя Doosan)

Дополнительное оборудование

Для удаленного управления

  • Выносной пульт управления
  • Автоматическое рабочее место оператора

Для контроля

  • Автоматическая система контроля за температурой механической части насоса (отключение бурового насоса в случае превышения заданного параметра температуры)
  • Автоматическая система контроля давления линии манифольда (отключение пневмомуфты при превышении заданного параметра давления)
  • Аварийная система освещения
  • Выносная кнопка аварийного отключения
  • Взрывозащитное исполнение

Для удобства эксплуатации

  • Двусторонняя система подключения напорной магистрали
  • Система контроля за расходом дизельного топлива
  • Компрессор с ресивером и системой подготовки воздуха
  • Комплекты ЗИП, приспособлений, инструментов
  • «Северное» исполнение: укрытие из сэндвич-панелей
  • Дополнительный воздушно-отопительный агрегат

Завод ПСМ – крупнейший российский производитель оборудования на дизельных двигателях для нефтегазовой промышленности

В распоряжении ПСМ 20 000 м2 для сборки, испытаний и пакетирования оборудования.

Инжиниринговый центр ПСМ разрабатывает индивидуальные проекты для заказчика: автоматизирует процесс управления, настроит дистанционный мониторинг, предусмотрит исполнение для эксплуатации в условиях Крайнего Севера, впишет установку в транспортные габариты или разработает оборудование нестандартного размера по ТЗ заказчика.

Сервисное подразделение работает по всей России, осуществляет шеф-монтажные и пусконаладочные работы, гарантийное и постгарантийное обслуживание.

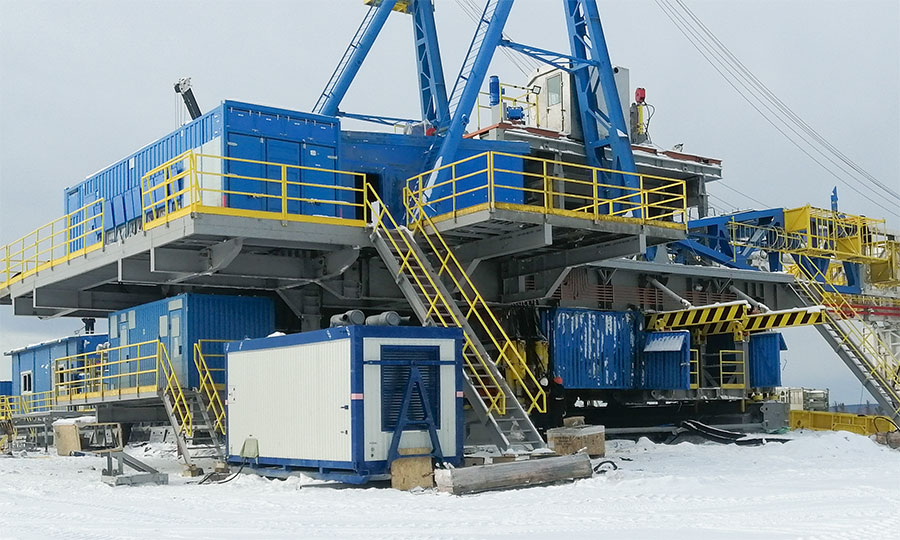

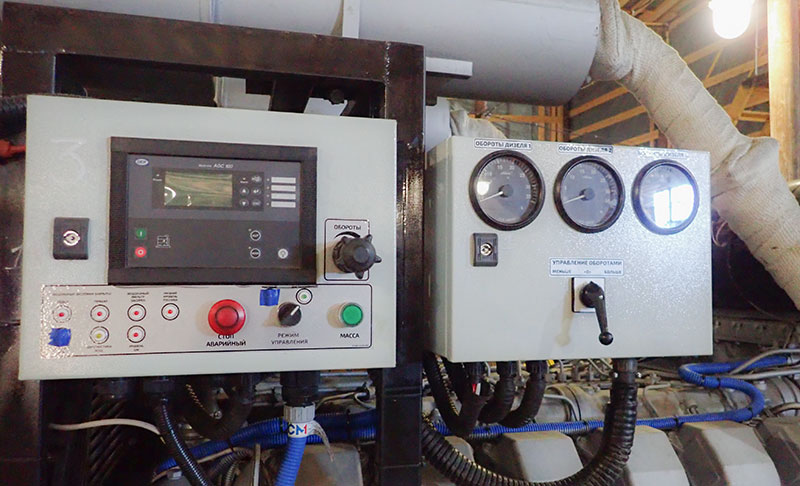

Дизельный генератор ПСМ 400 кВт для электроснабжения буровой установки

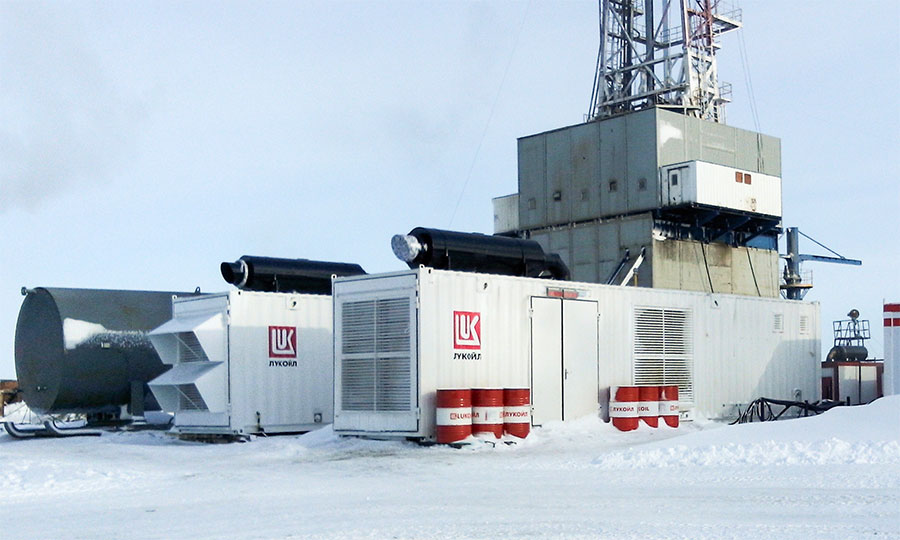

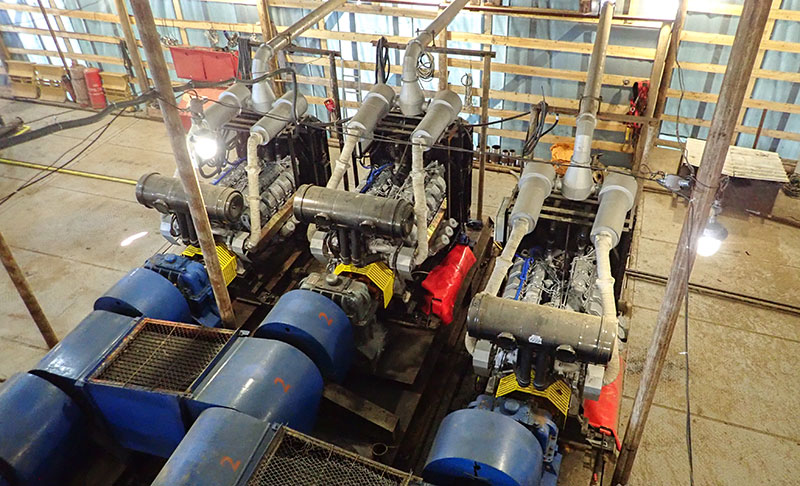

Энергокомплекс ПСМ мощностью 3200 кВт на месторождении Лукойла

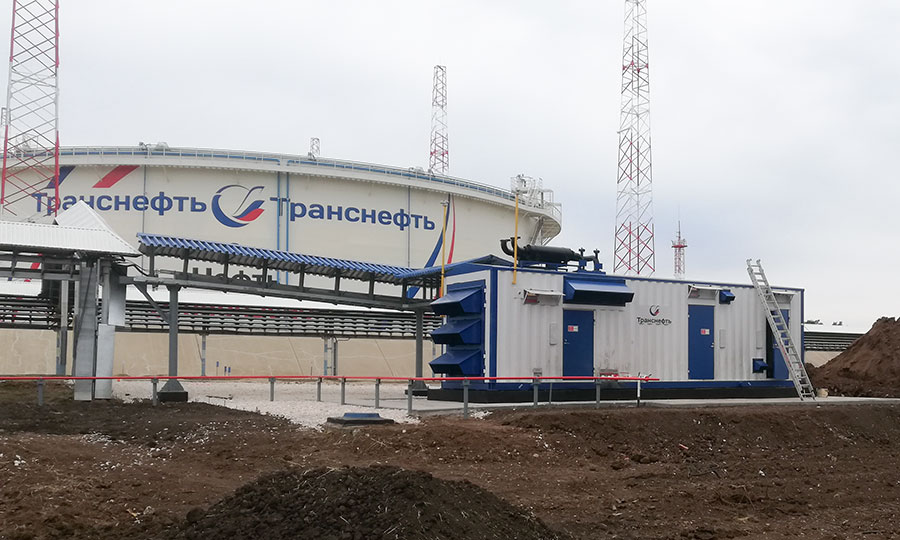

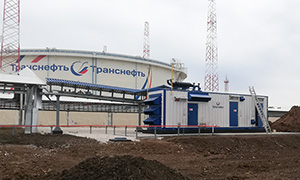

Электростанция 630 кВт на объекте Транснефти
