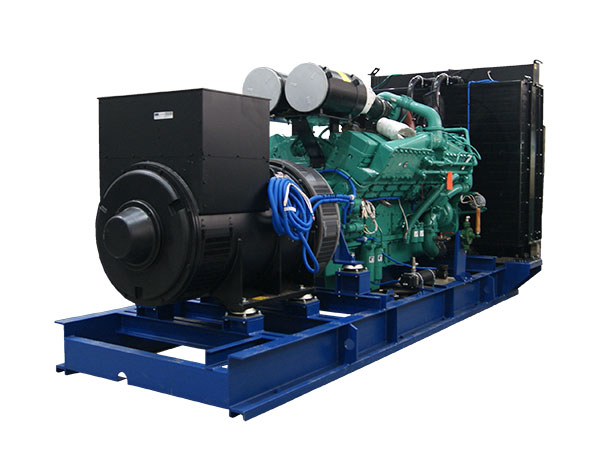

Дизельный генератор ADC-800 Cummins (800 кВт)

Двигатель
Cummins
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
800 кВт / 1000 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
880 кВт / 1100 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADC-800 мощностью 800 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADC-800 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADC-800 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADC «Tornado»
от 240 до 1600 кВт
Выпускаются на базе американских двигателей Cummins
  • Обладают высокой работоспособностью при низких эксплуатационных затратах
  • Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
  • Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания

Все дизельные электростанции Cummins серии ADC «Tornado»

Основные характеристики
Основная мощность 800 кВт / 1000 кВА
Резервная мощность 880 кВт / 1100 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 25 000
Расход топлива, л/ч
- при 75% нагрузки 162
- при 100% нагрузки 210
Двигатель
Модель двигателя Cummins KTA38G5
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 159
Ход поршня, мм 159
Рабочий объем, л 38
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Stamford HCI634J
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 1440
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) MX321
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 162
- при 100% нагрузки 210
Время автономной работы при 75% мощности, ч. 6.2
Время автономной работы при 100% мощности, ч. 4.8
Масляная система
Объем системы смазки, л 140
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 4417×2000×2387
Вес, кг 7416
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Ручной насос закачки охлаждающей жидкости
Охладитель наддувочного воздуха
Объем системы охлаждения, л 218.5
Система электрооборудования
Зарядный генератор 35 А
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 11116 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 7200×2400×2880 мм
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 14216 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 12192×2438×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ADC-800
Серия ADC «Tornado»
ADMi-800
Серия ADMi «Taifun»
ADM-800
Серия ADM «Sturm»
ADP-800
Серия ADP «Perry»
Энергокомплекс<br/>ADDo-800
(2 × ADDo-400)
Серия ADDo «Monsoon»
Энергокомплекс<br/>ADV-800
(2 × ADV-400)
Серия ADV «Njord»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 800 кВт / 1000 кВА 824 кВт / 1030 кВА 824 кВт / 1030 кВА 800 кВт / 1000 кВА 800 кВт / 1000 кВА 800 кВт / 1000 кВА
Резервная мощность 880 кВт / 1100 кВА 906 кВт / 1133 кВА 906 кВт / 1133 кВА 880 кВт / 1100 кВА 880 кВт / 1100 кВА 880 кВт / 1100 кВА
Частота тока, Гц 50 50 50 50 50 50
Напряжение, В 400 400 400 400 400 400
Ресурс до капитального ремонта, м.ч. 25 000 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 162 164 159 156 2 × 71.5 2 × 74.5
- при 100% нагрузки 210 216.8 2 × 97 2 × 102.1
Двигатель
Модель двигателя Cummins KTA38G5 Mitsubishi S12H-PTA MTU 16V2000G26F Perkins 4008TAG2A 2 × Doosan DP158LD 2 × Volvo Penta TAD1641GE
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500 1500 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
8LTI
8-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 159 150 135 160 128 144
Ход поршня, мм 159 175 156 190 142 165
Рабочий объем, л 38 37.11 35.7 30.56 14.6 16.12
Степень сжатия 14:1 17.5:1 13.6:1 15:1 16.5:1
Система аварийного останова двигателя электромагнитный клапан
Электрический подогреватель охлаждающей жидкости есть есть есть есть нет нет
Генератор
Базовая модель генератора Stamford HCI634J Mecc Alte ECO43-1M/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Marathon Electric
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
Stamford HCI634J 2 × Stamford HC544C
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 355 SA4
2 × Stamford HC544C
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 355 SA4
Напряжение, В 400 400 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 1440 1483 1487 1440 2 × 722 2 × 720
Класс изоляции H H H H H
Степень защиты IP23 IP23 IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) MX321 DER-1/A DVR2000E+ MX321 M31FA600A M31FA600A
Система охлаждения
Объем системы охлаждения, л 218.5 100
без заправочного объёма радиатора
70
без заправочного объёма радиатора
143 2 × 79 2 × 60
Охладитель наддувочного воздуха да да да да да да
Расширительный бачок нет нет нет нет нет есть
Крыльчатка вентилятора толкающего типа есть есть есть есть есть есть
Фильтр охлаждающей жидкости нет нет нет нет нет есть
Радиатор жидкостный есть есть есть есть есть есть
Ручной насос закачки охлаждающей жидкости есть есть есть есть нет нет
Термостат нет нет нет есть нет нет
Система воздухозабора
Подогреватель воздуха впускного коллектора нет нет нет нет нет есть
Система электрооборудования
Зарядный генератор 35 А 40 А 45 А 80 А
Пусковое устройство Стартер 2 x 7.5 кВт Стартер 8.2 кВт Стартер 7 кВт Стартер 7 кВт
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть есть
Зарядное устройство АКБ есть есть есть есть нет нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
2 × 900 2 × 900
Расход топлива, л/ч
- при 75% нагрузки 162 164 159 156 2 × 71.5 2 × 74.5
- при 100% нагрузки 210 216.8 2 × 97 2 × 102.1
Время автономной работы при 75% мощности, ч. 6.2 6.1 6.3 6.4 12.6 12.1
Время автономной работы при 100% мощности, ч. 4.8 4.6 9.3 8.8
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Система топливоподачи Система впрыска высокого давления Common-Rail с электронным управлением
Масляная система
Объем системы смазки, л 140 200 102 153 2 × 22 2 × 48
Расход масла при 100% нагрузки, л/ч 0.1
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 4417×2000×2387 4300×2000×2400 4100×1750×1810
Габаритные размеры и вес указаны без радиатора
5010×2050×2255 2 × 3550×1390×1950 2 × 3800×1210×2115
Вес, кг 7416 9000 6100 7900 7240 9200

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
