Дизельные гидромониторы для откачки пульпы

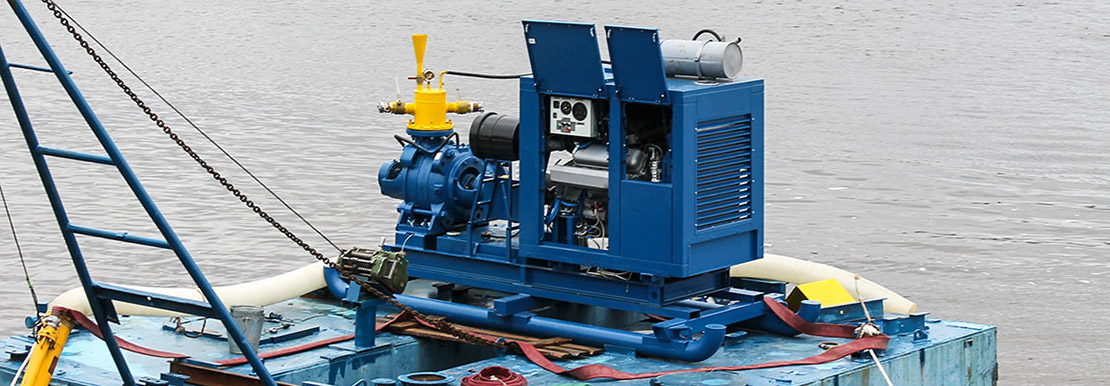

Предлагаем гидромониторы АН-300 (ГМ-300) собственнго производства. Агрегаты предназначены для размыва грунта под водой и последующей откачки пульпы.
Гидромонитор подает воду под высоким давлением от насоса по напорному рукаву в эжекторное устройство для разрыхления грунта. Образовавшаяся пульпа (разрыхленный грунт с водой) отводится из рабочей зоны через специальный шланг.
Применяются:
- водолазными службами для очистки гидротехнических сооружений, для углубления русел рек и водоемов

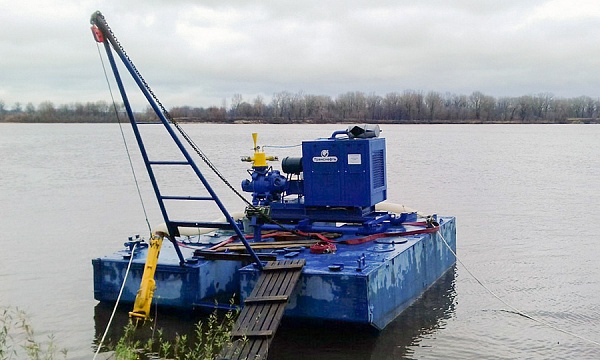

- в качестве эжекторного мини-земснаряда
Гидромониторы ПСМ соответствуют техническому регламенту таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования».

Состав гидромонитора ПСМ:
Дизельная насосная установка

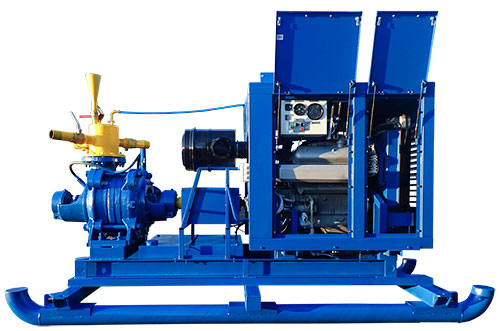

ПСМ является крупнейшим в России производителем дизельных насосных установок. На гидромонитор устанавливается серийная модель ДНУ-300/120.
В базовой комплектации агрегат установлен в погодозащитный капот и на лыжи.
Грунторазмывочный инструмент
В зависимости от задачи заказчика гидромонитор комплектуется необходимым оборудованием:
- Эжектор-грунтосос (ЭЖ-200), Д=200 мм, L=1500 мм, вес 35 кг в комплекте с мини-понтоном, кулисой для крепления на спуско-подъемном механизме.
- Мини-лебедка (L=2300 мм, вес 27 кг) с мини-понтоном и приспособлением для изменения угла наклона эжектора-грунтососа.
- Размывочный ствол (Д=70 мм) с соединительной головкой и одним рабочим отверстием. Габариты L=1400 мм, вес 7 кг.
- Размывочная гребенка - «грабли» (Д=70 мм) с тремя рабочими отверстиями, L=1250 мм, вес 13 кг.
- Всасывающий армированный шланг (Д=200 мм) с невозвратным клапаном
- Оголовок на всасывающую сторону насоса ЦНС-300 для подсоединения всасывающего шланга ВШ-200. Габариты: диаметр 400 х 810 мм, вес 30 кг.
- Оголовок с патрубками и вентилями на напорный выход насоса ЦНС-300
- Шланг для сброса пульпы (Д=200 мм, L=40 м)
- Поплавки (мини-понтоны) металлические (7 шт.) для шланга сброса пульпы Д-200. Габариты: Днар.560мм, Двн.240 мм, высота 810 мм, вес 30 кг. Грузоподъемность около 95 кг.
- Соединительные втулки для шлангов Д-200, хомуты.
- Напорный брезентовый рукав (Д=70 мм, L=60 м) для размывочного инструмента и эжектора-грунтососа.
- Напорный рукав (Д=70 мм), L= 20 м). Переходники для подключения напорного рукава к эжектору
Эжектор-грунтосос ЭЖ-200 комплектуется напорным рукавом и шлангом для сброса пульпы, а также мини-понтоном, кулисой для крепления на спуско-подъемном механизме, мини-лебедкой с понтоном и приспособлением для изменения угла наклона эжектора-грунтососа.
Принцип действия эжекторного устройства следующий: вода под давлением 12 кгс/см2 поступает от насоса ЦНС 300-120 в ЭЖ-200 по напорному рукаву НР-70 и разрыхляет грунт. При размыве грунта образуется пульпа - взрыхленный грунт с водой - которая отводится струей воды из рабочей зоны через шланг Д-200 для сброса пульпы. Шланг для сброса пульпы оснащен металлическими поплавками.
При работе по разрыхлению плотных илистых грунтов водолаз, в дополнение к автономному эжекторному устройству ЭЖ-200, может применять ручной вспомогательный инструмент: размывочный ствол РС-70 с одним рабочим отверстием или размывочную гребенку - «грабли» РГ-70/3 с тремя рабочими отверстиями.
При работе необходимо устанавливать давление подачи воды таким образом, чтобы с учетом всех потерь, давление у эжекторного устройства было около 1,2 МПа (12 кгс/см2).Эжекторное устройство ЭЖ-200 оснащено приспособлением для изменения угла наклона и может работать в любом положении.
При выполнении определенных работ, например при чистке колодцев, разработке котлованов, эжекторное устройство опускается на вылете или стропе в вертикальном или горизонтальном положении и может работать автономно.
Система управления
В базовой комплектации агергат комплектуется ручной системой управления. Система релейного типа обеспечивает ручное управление насосной установкой, сигнализацию и останов двигателя при возникновении аварийной ситуации.
Подробнее о пульте управления насосной установкой производства ПСМ.
Технические характеристики гидромонитора ГМ-300:
Подача, м3/ч | 300 |
Напор, м | 120 |
Насос | типа ЦНС |
Максимальная потребляемая мощность насоса, кВт | 140 |
Номинальная частота вращения, об/мин | 1475 |
Коэффициент полезного действия насоса, %, не менее | 70 |
Допускаемый кавитационный запас, м, не более | 6 |
Диаметр фланцев - всасывающий/напорный, мм | 200/200 |
Двигатель | ЯМЗ |
Мощность при 1475 об/мин, кВт (л.с.), не менее | 133 (181) |
Часовой расход топлива, л/ч | 35,8 |
Относительный расход масла на угар, % от расхода топлива, не более | 0,5 |
Примечание. Значение параметров насоса указаны при работе насосов на воде с температурой 20o С и плотностью 1000 кг/м3.
Опции гидромонитора
- Задвижка на нагнетательном патрубке насоса с ручным или электрическим приводом
- Фланцы всасывающей и напорной магистрали с патрубками (без патрубков) для соединения с трубопроводами
- Рукава на всасывающую и напорную магистрали
- Соединительные элементы для рукавов
- Газоструйный вакуумный аппарат для заполнения насоса
- Предпусковой жидкостный подогреватель
- Искрогаситель для обеспечения пожаробезопасности
- Система автоматической дозаправки топливом
- Электронная система управления ПСМ ЭСУДП на базе микропроцессорного контроллера
- Набор ЗИП
