Системы параллельной работы электростанций мощностью до 40 МВт
Подходят для объектов, если:
  • Энергопотребление меняется от сезона к сезону
  • В перспективе нагрузка на дизель-генераторы будет расти
  • Нужна "двойная страховка" от энергосбоя

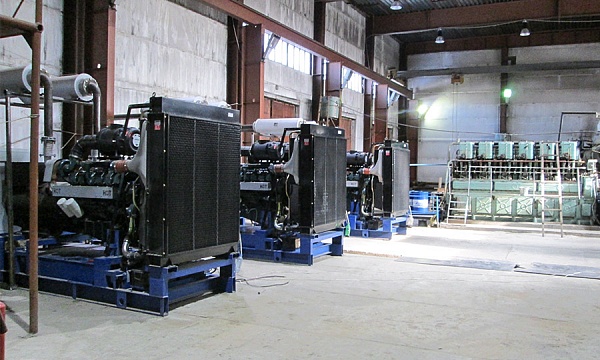

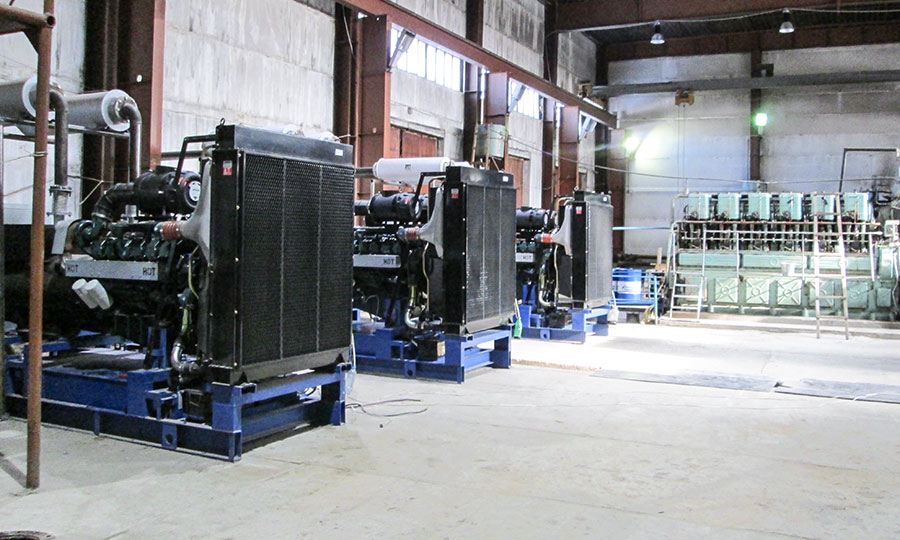

Энергокомплексы состоят из нескольких дизель-генераторов, которые работают параллельно на общую нагрузку. Такой способ позволяет подстраиваться под меняющиеся требования: увеличивать или уменьшать мощность, варьировать нагрузку, перебрасывать часть станций на другие объекты.



Дизель-генераторы, работающие в параллели, дают больше возможностей, чем единичная электростанция.

3 преимущества энергокомплекса

  • Масштабировать энергосистему

    Энергокомплекс в любой момент можно разделить и отправить дизель-генераторы на разные объекты.

    А можно увеличить мощность системы, докупив агрегаты.

  • Выбрать оптимальный режим работы

    Энергокомплекс можно использовать как при высокой, так и при низкой нагрузке. Система управления определяет набор работающих установок в зависимости от текущего потребления электроэнергии.

  • Упростить обслуживание и транспортировку

    Энергокомплекс позволяет обслужить дизель-генератор, не останавливая работу всей системы.

    Несколько агрегатов перевозить проще, чем один большой. Они легче, имеют стандартные габариты и не требуют специального грузоподъемного оборудования.

Как работает энергокомплекс

Основная дизельная электростанция стабилизируется по частоте оборотов и напряжению и подключается к общей силовой шине. Вторая и последующие электростанции синхронизируются с основной и так же подключаются к общей шине.

Синхронизация происходит автоматически. Система управления каждого дизельгенератора регулирует работу своего агрегата, подстраивая параметры для синхронной работы всех ДГУ. Для этого все системы управления единичных генераторов комплекса соединены между собой контрольным кабелем.

Специалисты ПСМ программируют рабочую схему энергокомплекса согласно проектным требованиям. По алгоритму система знает, какой набор станций будет работать при различной нагрузке.

Схема работы энергокомплекса.

Сравнение энергокомплекса и единичного генератора

Конечно, для получения электричества можно использовать и одну установку. Но комплекс из нескольких среднемощных дизель-генераторов позволяет оперировать большим набором возможностей.


Энергокомплекс
Единичный генератор
Мощность до 40 МВт до 2,5 МВт
Масштабируемость от 2 агрегатов и более 1 агрегат
Минимальная допустимая нагрузка 25% мощности единичного агрегата минимальной мощности 25%
Взаимное резервирование Есть Нет
Мощность нагрузочного устройства для тестирования и догрузки Соответствует максимальной мощности единичного электроагрегата Соответствует общей мощности электростанции
Цена решения

Несколько среднемощных установок стоят на 20-30% дешевле, чем единичные электростанции большой мощности. Цена решения получается ниже на всех этапах: от покупки и монтажа до эксплуатации и сервиса.

Состав энергокомплекса

Энергокомплекс состоит из 2 и более дизель-генераторов. На заводе ПСМ собирают электростанции на базе отечественных и импортных двигателей. Выбор зависит от режима работы энергокомплекса (основной, резервный) и необходимой мощности.

Двигатель ДГУ

Максимальная мощность энергокомплекса
(16 агрегатов)

ЯМЗ

6.4 МВт

Volvo Penta

8.8 МВт

Doosan

9.6 МВт

Cummins

25.6 МВт

Perkins

28.8 МВт

Mitsubishi

28.8 МВт

MTU

40 МВт

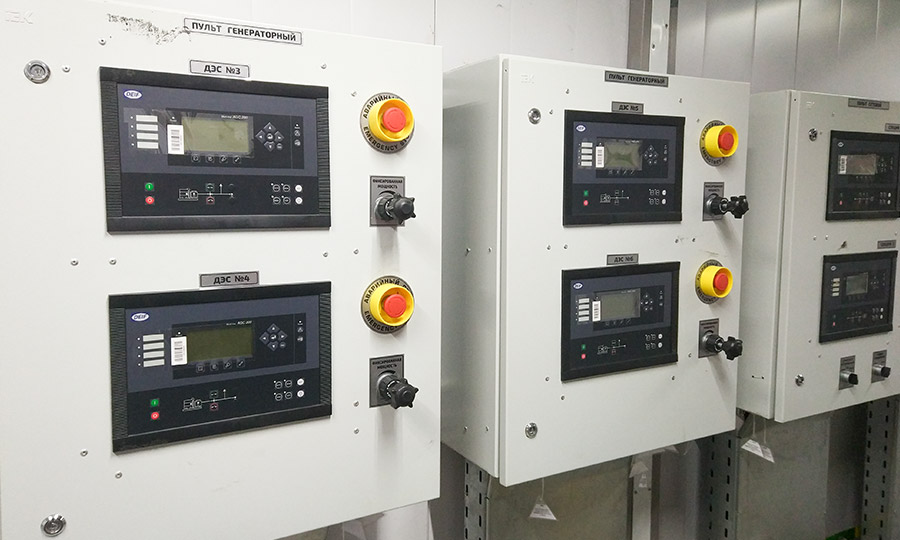

Система управления с функцией параллельной работы разработана на базе датского контроллера Deif. Программа предлагает несколько режимов групповой работы:


  1. Автономная параллельная работа до 16 генераторных агрегатов
  2. Резервирование сетевых вводов с обратной синхронизацией при восстановлении сети

    Система управления производит измерение и индикацию параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины), выполняет запуск первого электроагрегата при падении напряжения в сети. Запуск остальных агрегатов и распределение нагрузки происходит в соответствии с алгоритмом деления нагрузки.

  3. Фиксированная мощность группы генераторов в сеть
  4. Снятие пиков нагрузки с сети
  5. Перевод нагрузки с сети на генераторы и обратно без обесточивания по команде оператора или таймера
  6. Параллельная работа группы генераторов с нулевым или заданным экспортом/импортом мощности из сети

В активе ПСМ – более ста введенных в эксплуатацию энергокомплексов. Монтаж оборудования проводят специалисты высокого класса. Они имеют огромный опыт создания дизельных энергокомплексов и обеспечат полное техническое сопровождение проекта.

Реализованные проекты

Газовый энергоцентр общей мощностью 5.4 МВт для индустриального парка Топ-проект
Газопоршневые электростанции Россия Россия
Газовый энергоцентр общей мощностью 5.4 МВт для индустриального парка «Родники» в Ивановской области.
8 электростанций общей мощностью 4,8 МВт для «Газпром» Топ-проект
Дизельные электростанции Россия Россия
Резервирование  электропитания газоконденсатного промысла
Электростанции общей мощностью 2,5 МВт для золотодобывающей компании Камчатки Топ-проект
Дизельные электростанции Россия Россия
Электричество и тепло для объектов на прииске
Энергокомплекс 1,9 МВт для угольного терминала Топ-проект
Дизельные электростанции Россия Россия
Энергетический комплекс для аварийного источника питания
Энергокомплекс мощностью 1 МВт для Хыльчуюского месторождения Лукойла Топ-проект
Газопоршневые электростанции Россия Россия
Обеспечение энергией оборудования и бытовых построек
4,4 МВт для обустройства Термокарстового газоконденсатного месторождения Топ-проект
Дизельные электростанции Россия Россия
Энергетический комплекс для аварийного энергоснабжения
Энергокомплекс мощностью 7,5 МВт для Газпрома Топ-проект
Дизельные электростанции Россия Россия
Основной источник питания во время оснащения нового месторождения на полуострове Ямал
Энергокомплексы общей мощностью 10 МВт для двух логистических парков Топ-проект
Дизельные электростанции Россия Россия
Резервирование распределительных центров крупнейшего федерального ритейлера «Ленты»
6 дизельных электростанций и 10 приводов для Пайяхского месторождения Топ-проект
Дизельные электростанции Россия Россия
Питание бурового оборудования
8 электростанций по 800 кВт для Кондинской группы месторождений Топ-проект
Дизельные электростанции Россия Россия
Основное энергоснабжение бурового оборудования
Высоковольтный энергокомплекс 6 МВт для компании «Полюс» Топ-проект
Дизельные электростанции Россия Россия
Резервное энергоснабжение золотоизвлекательной фабрики
2 дизельные электростанции для Южно-Ляминского нефтегазового месторождения Топ-проект
Дизельные электростанции Россия Россия
Основное энергоснабжение бурового оборудования
Энергокомплекс мощностью 3,2 МВт для ПАО «ЛУКОЙЛ» Топ-проект
Дизельные электростанции Россия Россия
Основной источник электроснабжения нефтяного месторождения
Высоковольтный энергокомплекс 7 МВт для группы компании АО «ННК» Топ-проект
Дизельные электростанции Россия Россия
Основной источник энергоснабжения на первом этапе разработки Кондинского месторождения
22 дизельгенератора для ПАО «ЛУКОЙЛ» Топ-проект
Дизельные электростанции Россия Россия
Основные источники электроснабжения на нефтяных месторождениях в Ненецком автономном округе
Энергокомплекс 1800 кВт для поселка Красноленинский Топ-проект
Дизельные электростанции Россия Россия
Основное энергоснабжение поселка в Ханты-Мансийском автономном округе
Энергокомплекс 1 МВт для Роснефти Топ-проект
Дизельные электростанции Россия Россия
Основное энергоснабжение объектов Ванкорского месторождения
11 дизельных электростанций для НОВАТЭК Топ-проект
Дизельные электростанции Россия Россия
Организация системы энергоснабжения двух месторождений

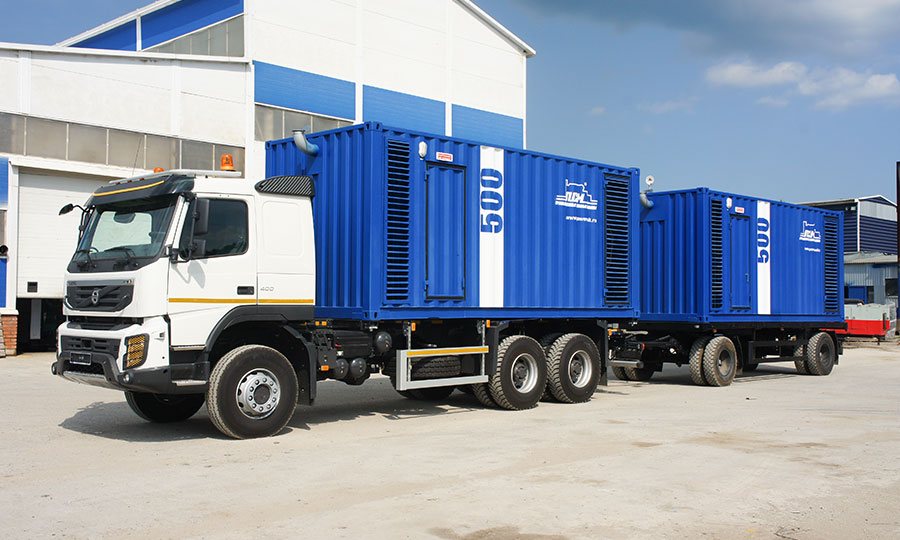

Автопоезд для МЧС Центрального региона Топ-проект
Дизельные электростанции Россия Россия
Аварийный источник энергоснабжения в 22 городах
Газопоршневые электростанции Россия Россия
Газовый энергокомплекс из двух станций по 500кВт для обеспечения электроэнергией майнинг фермы
Газопоршневые электростанции Россия Россия
Газовая электростанция для увеличения мощности и использовании тепла для производственных нужд
Дизельные электростанции Россия Россия
Шеф-монтаж и пусконаладочные работы дизель-генераторов мощностью от 630 до 1600 кВт на газовом месторождении на полуострове Ямал.
Дизельные электростанции Россия Россия
Резервирующие станции в компактном исполнении
Дизельные электростанции Россия Россия
Резервное энергоснабжение объекта стратегического значения
Дизельные электростанции Россия Россия
Основной источник питания для оборудования на месторождении нефти
Дизельные электростанции Россия Россия
Модернизация энергооборудования и комплексное решение
Дизельные электростанции Россия Россия
Основное энергоснабжение оборудования разведочных скважин, кустовых площадок на полуострове Ямал
Дизельные электростанции Россия Россия
Резервное энергоснабжение логистического комплекса
Дизельные электростанции Россия Россия
Основное энергоснабжение буровых и станций подготовки нефти
Дизельные электростанции Россия Россия
Резервное энергоснабжение склада и магазина сети
Дизельные электростанции Россия Россия
Резервное энергоснабжение комплекса класса «А» площадью  600 000 кв. м.
Дизельные электростанции Россия Россия
Резервное энергоснабжение медицинского учреждения
Дизельные электростанции Россия Россия
Резервное энергоснабжения электронасосов, конвейерной ленты и системы вентиляции
Дизельные электростанции Россия Россия
Резервное энергоснабжение котельной в поселке Кемеровской области
Дизельные электростанции Россия Россия
Резервное энергоснабжение объектов связи в Ленинградской области
Дизельные электростанции Россия Россия
Резервирование цеха обработки рыбы
Газопоршневые электростанции Россия Россия
Технический надзор за строительными работами высоковольтного газового энергоцентра для Вологодского подшипникового завода в 2014 году. Пусконаладочные работы и запуск станций.
Дизельные электростанции Россия Россия
Основной источник питания строительной площадки в Архангельске
Дизельные электростанции Россия Россия
Энергоснабжение производственных систем
Дизельные электростанции Россия Россия
Резервное электропитание на газоконденсатном месторождении
Дизельные электростанции Россия Россия
Общей мощностью 1 МегаВатт
Дизельные электростанции Россия Россия
Резервное электроснабжение сельхозпредприятия
Дизельные электростанции Россия Россия
Резервное энергоснабжение здания
Дизельные электростанции Россия Россия
Автономное энергоснабжение спецтехники

Все проекты ПСМ →
