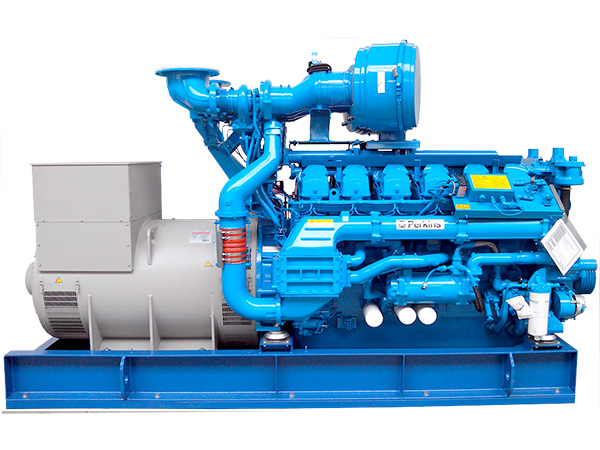

Дизельный генератор ADP-1360 Perkins (1300 кВт)
Двигатель
Perkins
Perkins
Напряжение:
400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1368 кВт / 1710 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
1505 кВт / 1881 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельные генераторы (электростанции) производства ПСМ серии ADP-1360 мощностью 1368 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADP-1360 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADP-1360 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
Серия ADP «Perry»
от 10 до 1800 кВт
Выпускаются на базе английских двигателей Perkins
- Справляются с топливом низкого качества благодаря особенностям впрыска
- Требуют техобслуживания через удлиненный 500-часовой интервал
- Позволяют за 5 лет сэкономить на эксплуатационных расходах полную стоимость двигателя
Основные характеристики
| Основная мощность | 1368 кВт / 1710 кВА |
| Резервная мощность | 1505 кВт / 1881 кВА |
| Частота тока, Гц | 50 |
| Напряжение, В | 400 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 269.2 |
| - при 100% нагрузки | 358.9 |
Двигатель
| Модель двигателя | Perkins 4012-46TAG3A |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 160 |
| Ход поршня, мм | 190 |
| Рабочий объем, л | 45.84 |
| Степень сжатия | 13.6:1 |
| Электрический подогреватель охлаждающей жидкости | |
Генератор
| Модель генератора | Stamford PI734E |
| Напряжение, В | 400 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток, А | 2462 |
| Класс изоляции | H |
| Степень защиты | IP23 |
| Регулятор напряжения (AVR) | MX341 |
Топливная система
Открытое исполнение
| Габаритные размеры (Д×Ш×В), мм | 5200×2200×2500 |
| Вес, кг | 12000 |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Термостат | |
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Ручной насос закачки охлаждающей жидкости | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л | 207 |
Система электрооборудования
| Зарядный генератор | 40 А |
| Пусковое устройство | Стартер 16.4 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Зарядное устройство АКБ | |
Масляная система
| Объем системы смазки, л | 177 |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000
Ручной запуск
Система управления ПСМ СУЭМ-1
Реализована на базе микропроцессорного контроллера:
В базовой комплектации – DEIF-CGC-400
ОСНОВНЫЕ ФУНКЦИИ:
| Запуск и останов электроагрегата |
| Управление электроагрегатом по программе, установленной в контроллере |
| Управление коммутационным аппаратом силовой цепи (генераторным выключателем) |
| Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата) |
| Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии |
Автоматический запуск
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Реализована на базе микропроцессорного контроллера:
В базовой комплектации – DEIF-CGC-400
ОСНОВНЫЕ ФУНКЦИИ:
| Запуск и останов электроагрегата |
| Управление электроагрегатом по программе, установленной в контроллере |
| Управление коммутационным аппаратом силовой цепи (генераторным выключателем) |
| Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата) |
| Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии |
Шкаф АВР (автоматический ввод резерва)
Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.
ОСНОВНЫЕ ФУНКЦИИ:
| Измерение и индикация параметров основной сети |
| Подача команды на пуск и останов ДЭС |
| Проведение тестирования резервного ввода с нагрузкой и без |
| Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания |
| Переключение нагрузки на основной ввод при восстановлении сети |
| Сигнализация об авариях, расшифровка произошедших аварий |
В базовую комплектацию автоматизированных дизельных электростанций включены
| Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В |
| Электрический подогреватель охлаждающей жидкости от сети |
! Примечание
Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.
Опции двигателя
| Предпусковой жидкостный подогреватель | |
| Масляная система, обеспечивающая 150 часов непрерывной работы | |
| Низкошумный глушитель 35Дб (45Дб) |
Опции топливной системы
| Система учета расхода топлива | |
| Ручной/электрический насос откачки/закачки жидкостей | |
| Топливный фильтр-влагоотделитель | |
| Внешний топливный бак | |
| Система автоматической дозаправки топливом из дополнительного бака в основной | |
| Система автоматической дозаправки топливом из внешнего источника |
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции системы управления
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |
Контейнер «Север-М»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских цельнометаллических контейнеров
Контейнер цельнометаллический
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
В дополнение к функциям контейнера «Север-М» (на базе морского):- Дают больше пространства внутри для свободного прохода, доступа к узлам
- Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Варианты передвижного исполнения
Возможна установка на шасси
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
Серия ADP «Perry»
|
Серия ADM «Sturm»
|
Серия ADC «Tornado»
|
|
| Оценки | |||
Адаптированность к России
|
  |
 |
|
Экономичность
|
|
|
|
Уровень цены
|
  |
|
|
Стоимость обслуживания
|
|
|
|
Доступность сервисного обслуживания
|
|
|
|
Качество двигателя
|
|
|
|
| Основные характеристики | |||
| Основная мощность | 1368 кВт / 1710 кВА | 1320 кВт / 1650 кВА | 1280 кВт / 1600 кВА |
| Резервная мощность | 1505 кВт / 1881 кВА | 1452 кВт / 1815 кВА | 1408 кВт / 1760 кВА |
| Частота тока, Гц | 50 | 50 | 50 |
| Напряжение, В | 400 | 400 | 400 |
| Ресурс до капитального ремонта, м.ч. | 25 000 | ||
| Расход топлива, л/ч | |||
| - при 75% нагрузки | 269.2 | 250 | 260 |
| - при 100% нагрузки | 358.9 | 342 | |
| Двигатель | |||
| Модель двигателя | Perkins 4012-46TAG3A | MTU 12V4000G14(F) | Cummins QSK50G7 |
| Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 |
| Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 160 | 170 | 159 |
| Ход поршня, мм | 190 | 210 | 159 |
| Рабочий объем, л | 45.84 | 57.2 | 50.3 |
| Степень сжатия | 13.6:1 | 16.4:1 | |
| Электрический подогреватель охлаждающей жидкости | есть | есть | есть |
| Генератор | |||
| Базовая модель генератора | Stamford PI734E |
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
Stamford PI734F |
| Напряжение, В | 400 | 400 | 400 |
| Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 |
| Номинальный ток, А | 2462 | 2382 | 2309 |
| Класс изоляции | H | H | H |
| Степень защиты | IP23 | IP23 | IP23 |
| Регулятор напряжения (AVR) | MX341 | D510C | MX341 |
| Система охлаждения | |||
| Объем системы охлаждения, л | 207 |
200
без заправочного объёма радиатора
|
294
без заправочного объёма радиатора
|
| Охладитель наддувочного воздуха | да | да | да |
| Термостат | есть | нет | нет |
| Крыльчатка вентилятора толкающего типа | есть | есть | есть |
| Радиатор жидкостный | есть | есть | есть |
| Ручной насос закачки охлаждающей жидкости | есть | есть | есть |
| Система электрооборудования | |||
| Зарядный генератор | 40 А | 55 А | |
| Пусковое устройство | Стартер 16.4 кВт | ||
| Напряжение в системе электрооборудования | 24 В | 24 В | 24 В |
| Комплект аккумуляторных батарей | есть | есть | есть |
| Зарядное устройство АКБ | есть | есть | есть |
| Система газовыхлопа | |||
| Тип глушителя | Промышленный | Промышленный | Промышленный |
| Топливная система | |||
| Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
| Расход топлива, л/ч | |||
| - при 75% нагрузки | 269.2 | 250 | 260 |
| - при 100% нагрузки | 358.9 | 342 | |
| Время автономной работы при 75% мощности, ч. | 3.7 | 4 | 3.8 |
| Время автономной работы при 100% мощности, ч. | 2.8 | 2.9 | |
| Система топливоподачи | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | ||
| Масляная система | |||
| Объем системы смазки, л | 177 | 260 | 235 |
| Габариты открытого исполнения | |||
| Габаритные размеры (Д×Ш×В), мм | 5200×2200×2500 |
4060×1810×2330
Габаритные размеры и вес указаны без радиатора
|
6381×2285×2474 |
| Вес, кг | 12000 | 10700 | 11293 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
