Контейнерные ИБП мощностью от 20 кВА

Система гарантированного энергообеспечения с источником бесперебойного питания гарантирует питание критической нагрузки предприятия в случае отключения основной сети. Мощность единичного ИБП от 20 кВА. Допускается параллельная работа оборудования на общую нагрузку, поэтому систему можно масштабировать до необходимой мощности.

Системы с ИБП применяют дата-центры, больницы, удалённые станции сотовой поддержки, котельные, насосные станции первой категории, насосное и компрессорное оборудование на нефтегазовых месторождениях, системы пожаротушения, диспетчерские пункты городских систем, производственные цеха, остановка которых приведет к авариям.

Энергобезопасность
Инжиниринговый подход к энергобезопасности

Инжиниринговый подход к энергобезопасности

Завод ПСМ реализует системы гарантированного энергоснабжения любой технической сложности: от аварийного дизель-генератора, работающего в паре с ИБП до строительства резервирующего энергокомплекса. Кроме основного оборудования завод производит и предлагает заказчикам шкафы автоматического ввода резерва, распределительные устройства, топливохранилища, нагрузочные модули для тестирования и догрузки станций, комплектные трансформаторные подстанции (КТП) и другое вспомогательное энергооборудование.

Максимальная защита оборудования

Максимальная защита оборудования

ИБП монтируют в автоматизированные контейнеры, которые проектируются и разрабатываются на заводе ПСМ. Контейнер защищает ИБП от несанкционированного доступа, случайных механических повреждений. Внутренние системы поддерживают постоянную температуру внутри модуля для создания оптимальных условий для работы ИБП и сохранения ресурса аккумуляторных батарей.

Выбор поставщиков под задачу заказчика

Выбор поставщиков под задачу заказчика

ПСМ работает с ведущими производителями промышленных и коммерческих ИБП: AEG, APC by Schneider Electric, Delta Electronics, Eaton и другими. Под каждый проект завод предлагает несколько решений и разные комплекты оборудования.

AEP-PS_Logo_AEG

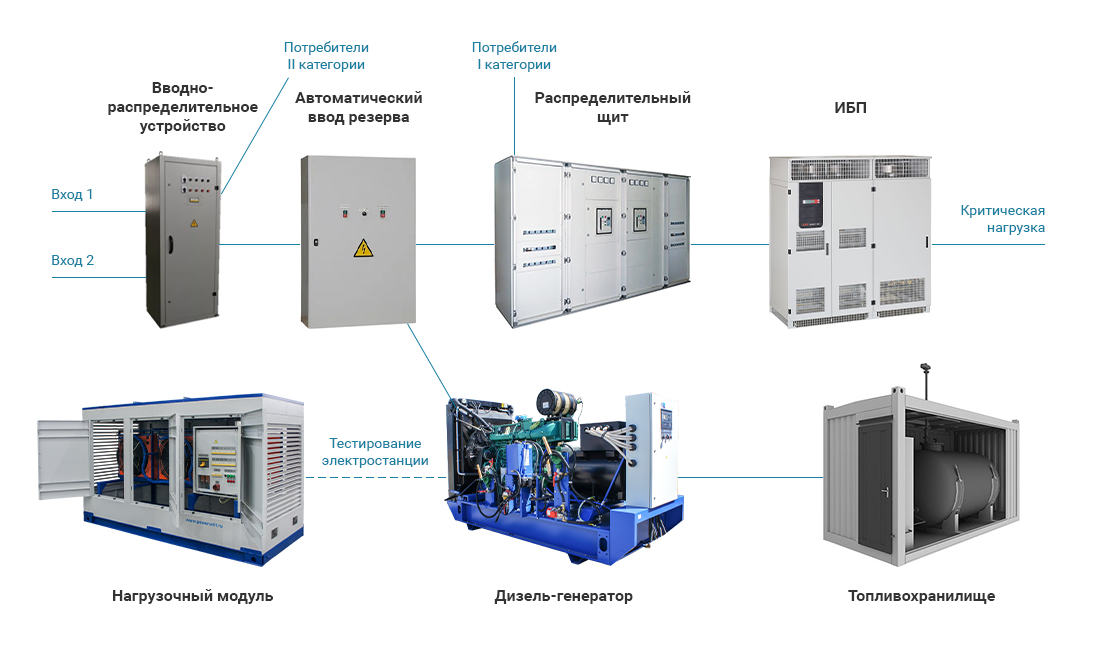

Система гарантированного энергосбережения

Система гарантированного энергосбережения

Выберите оборудование

Какой ИБП выбрать?

Для резервирующих систем в промышленности применяются ИБП двух классов: промышленные и коммерческие. Основные отличия: показатель КПД, исполнение ИБП, особенности охлаждения.

Промышленные
Коммерческие (IT)
КПД
Промышленные: 92-95%
Коммерческие: 96-98%
Исполнение
Промышленные: Высокий уровень защиты от пыли и влаги (от IP23 до IP53)
Коммерческие: Невысокий урвоень защиты от пыли и влаги (до IP20)
Возможность резерврования промышленных объектов
Промышленные: Приспособлены к перепадам напряжения. Не чувствительны к высоким пусковым токам, поэтому берут нагрузку даже когда речь идет о питании мощных электродвигателей.
Коммерческие: Рассчитаны на незначительные перепады напряжения
Особенности размещения
Промышленные: Можно размещать вплоотную к стене, потому что применяется вертикальная система охлаждения. Это дает возможность монтировать ИБП и ДГУ в одном контейнере.
Коммерческие: Требуется пространство для размещения
Основные производители
Промышленные: AEG, APC by Schneider Electric Gutor, Benning, Инвертор, Eaton, Entel
Коммерческие: AEG, APC by Schneider Electric Gutor, Delta Electronics, Eaton, Entel
Применение
Промышленные: Нефтегазовая, добывающая промышленность металлургия
Коммерческие: Дата-центры, диспетчерские центры, медичинские учреждения

Контейнерные ИБП: особенности

Контейнеры производства ПСМ проектируются и собираются под проекты для размещения дизельных электростанций и вспомогательного оборудования: РУ, ИБП, нагрузочных модулей. Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Они имеют максимальную прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности. Для подключения автоматизированного контейнера достаточно 220/400В.

Контейнерные ИБП: особенности
  • Автоматизированный контейнер

    В модуле есть свет, охранно-пожарная сигнализация, система пожаротушения. Контейнеры для ИБП оборудованы полноценной сплит-системой, которая включает периметральный обогрев, датчики, вентиляцию, кондиционирование.

  • Цельнометаллический каркас

    Металл толщиной 1,5-2 мм, сварка сплошным швом, вмонтированные горизонтальные и вертикальные швеллеры обеспечивает прочность конструкции.

  • Увеличенные габариты

    Ширина - до 3,2 м, высота - до 3,3 м. Максимальная длина контейнера - до 12 м. Есть модульные варианты, которые монтируются на месте эксплуатации - в таком случае габариты могут быть ее больше.

  • Спецокраска

    Антикоррозийное покрытие гарантирует срок службы до 15 лет.

  • Двери и распашные ворота

    Различные конфигурации дверей и ворот открывают доступ обеспечивают простой доступ для сервисного обслуживания. Двойной контур утепления защищает от продувания и замерзания.

  • Шкаф внешнего байпаса

    Для ИБП с двойным преобразователем заводе проектирует и собирает дополнительный механический байпас. Электропитание вручную переводят на байпасную линию, когда требуется выполнить сервисное обслуживание устройства без прерывания электропитания.

  • Утепление стен до 100 мм

    Для производства контейнера используют минеральный утеплитель и сэндвич-панели.

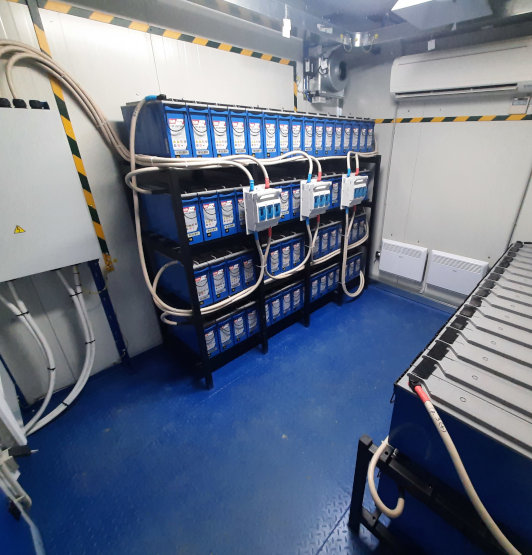

  • Батарейный отсек

    Внутри модуля предусмотрен батарейный отсек. Количество и емкость АКБ определяют время автономной работы нагрузки от ИБП. Самые популярные решения: свинцово-кислотные или литий-ионные батареи. Свинцово-кислотные АКБ дешевле и проще в обслуживании, но быстрее выходят из строя, много весят и заряжаются до 12 часов. Литий-ионные – дороже, весят меньше, заряжаются около 2 часов (в том числе есть режим быстрой подзарядки), служат дольше, но только в условиях регулярного сервиса: нужно следить за состоянием батарей и подзаряжать их.

  • Складные маркизы и козырьки

    В сложенном положении выполняют роль транспортировочных крышек. На месте эксплуатации не требуют монтажа, при работе станции защищают от попадания осадков.

Остались вопросы?

Реализованные проекты с ИБП

Реализованные проекты с ИБП

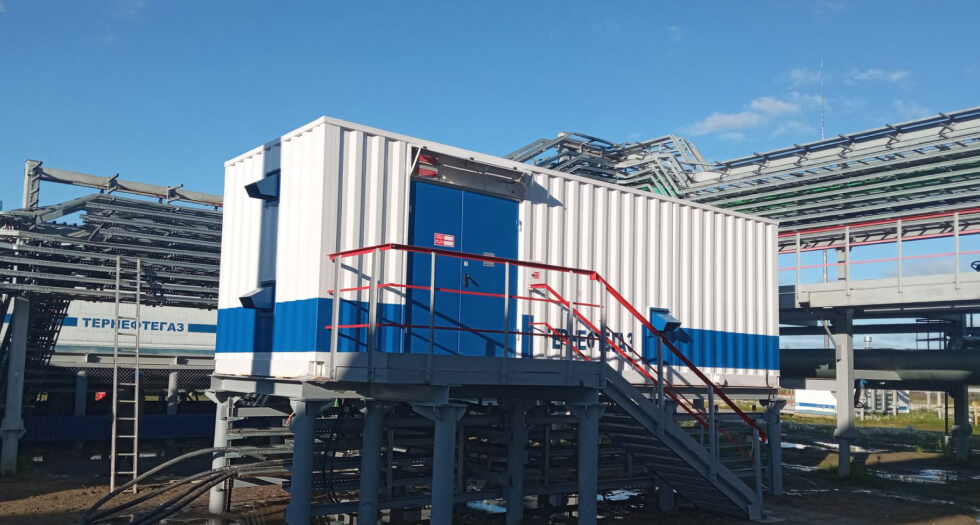

Для обустройства Термокарстового газоконденсатного месторождения потребовались три системы гарантированного энергопитания. Кроме бытовых нужд резервная система должна была в случае аварийной ситуации бесперебойно обеспечить электричеством насосное и компрессорное оборудование.

Решение:

Завод ПСМ спроектировал и выпустил 2 электростанции, каждая мощностью 1200 кВт и еще одну электростанцию мощностью 2000 кВт. Все агрегаты собраны на двигателях Mitsubishi, которые способны работать 24 часа. Дизель-генераторы ПСМ резервируют освещение на месторождении и работу основного оборудования.

На месторождении есть несколько особо важных объектов - насосное оборудование и компрессорные станции. Они должны работать постоянно. Эту критическую нагрузку резервируют промышленные ИБП. Завод поставил 3 источника бесперебойного питания производителя AEG: мощностью 350 кВА, 400 кВА и 450 кВА. Все ИБП укомплектованы свинцово-кислотными батареями производства FIAM (Италия). Емкости батарей хватает, чтобы обеспечить полную нагрузку в течение 15 минут. К системе добавили механическую байпасную линию. Ее спроектировали и изготовили на заводе ПСМ. Дополнительный байпас активируют рубильником, когда на время сервисных работ необходимо направить питание в обход ИБП.

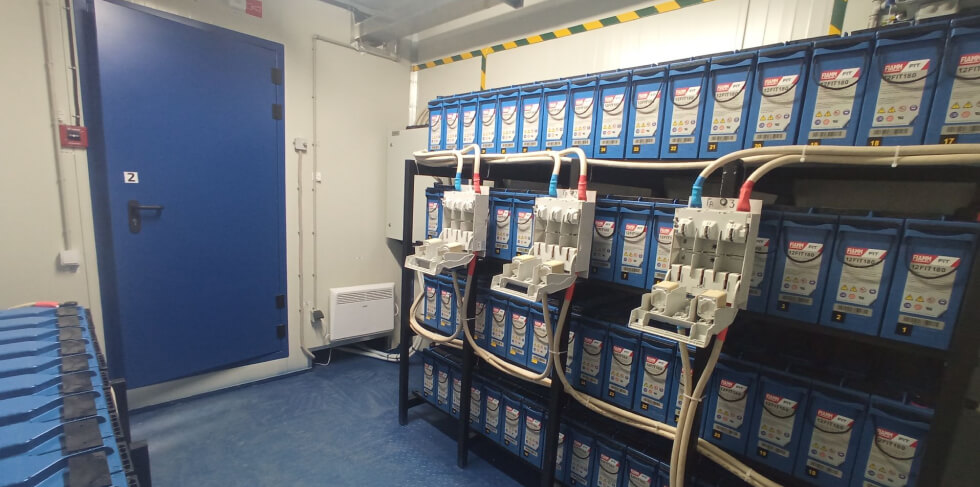

Электротехническое оборудование и аккумуляторные батареи разместили в автоматизированном контейнере ПСМ. Для того чтобы оборудование исправно работало, а свинцовые батареи как можно дольше сохраняли свой ресурс внутри модуля всегда должна быть одиннаковая температура и влажность. За это отвечает сплит-система. Она включает периметральную ситему обогрева, температурные датчики, вентиляцию, кондиционирование.

Дополнительно завод ПСМ поставил для нефтяников нагрузочный модуль 2000 кВт. Это оборудование будет тестировать станции в резерве и догружать при необходимости в аварийном режиме.

Другие проекты ПСМ

Преимущества работы с ПСМ

EPC-контракт

EPC-контракт

Завод берет на себя реализацию проекта «под ключ»: проектирует и разрабатывает документацию, производит оборудование, до производства оборудования и строительных работ на месте эксплуатации.

Контейнеры собственного производства

Контейнеры собственного производства

Если есть требования по площади и количеству отсеков для станции, габаритам дверей и ворот, шумозащите или наоборот требуется компактный контейнер для проекта – на заводе металлоконструкций ПСМ реализуют любой проект.

Современное сборочное производство

Современное сборочное производство

В самом большом цехе завода одновременно возможно собирать и пакетировать 10 установок единичной мощностью свыше 1 МВт. Производственные мощности завода – 1800 агрегатов в год.
