Производство высоковольтных дизельных электростанций
  • Напряжение 6,3 и 10,5 кВ
  • Мощность от 600 кВт до 4 МВт

Компания ПСМ производит высоковольтные дизельные электростанции напряжением 6,3 и 10,5 кВ. Каждая установка проектируется в собственном инжиниринговом центре с опорой на особенности места эксплуатации и потребности заказчика. Конструкторы ПСМ оснащают агрегат дополнительными опциями и подбирают для него вариант исполнения.

Инженеры собственного сервисного оператора полностью настроят работу высоковольтной ДГУ, проведут необходимые предпусковые испытания и проверки.

Для чего используется высоковольный дизель-генератор

Потребность в высоковольтном оборудовании возникает в двух случаях:

  • Необходимо снабдить энергией оборудование, работающее на высоком напряжении. Это агрегаты, использующиеся в нефтегазовой и промышленной отраслях: буровые установки, установки подготовки нефти и др.
  • Требуется передать энергию на объекты, удаленные от линии электропередач. Чем выше мощность генератора, тем выше токи. Чем выше токи, тем большее сечение кабеля необходимо для обеспечения безопасной работы системы. Снизить требуемое сечение кабеля можно, применив более высокий номинал напряжения. В этом случае материала для прокладки инженерных коммуникаций потребуется меньше, а значит, снизится и себестоимость работ.

Как получить высокое напряжение

Существует два способа получить высокий номинал напряжения.

  • Первый - установить высоковольтный дизель-генератор.
  • Второй - использовать обычную электростанцию в комплексе с повышающим трансформатором. У обоих вариантов есть свои плюсы и минусы.

Высоковольтный дизель-генератор

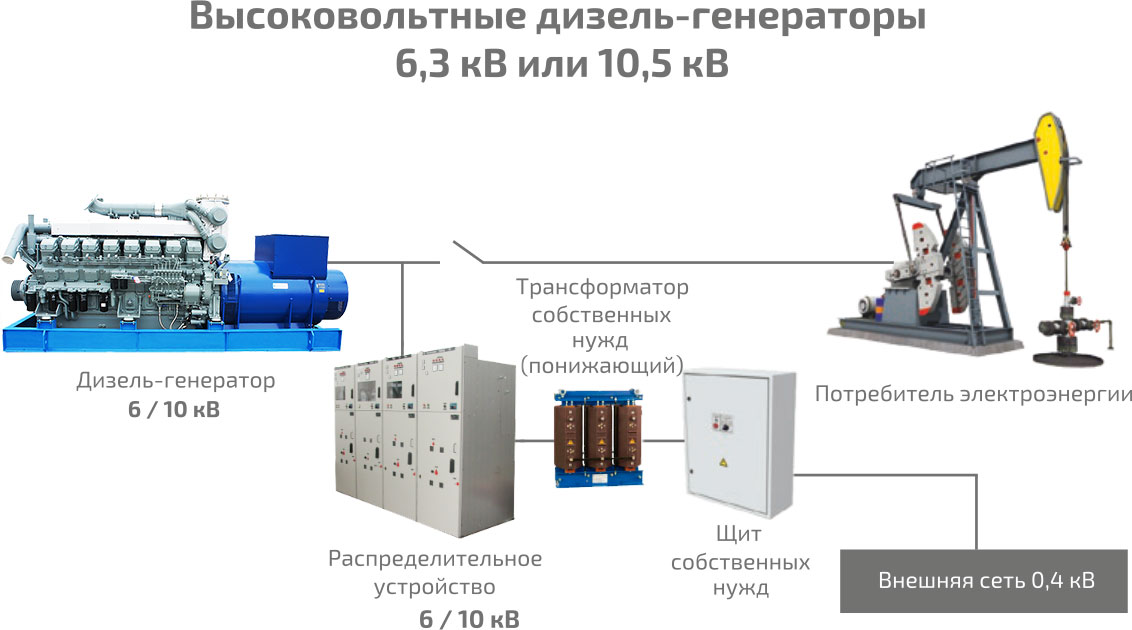

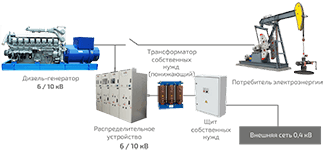

Схема устройства высоковольтного дизель-генератора

Обычный дизель-генератор с повышающим трансформатором

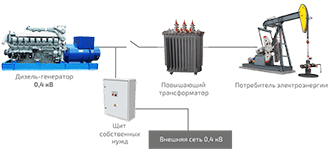

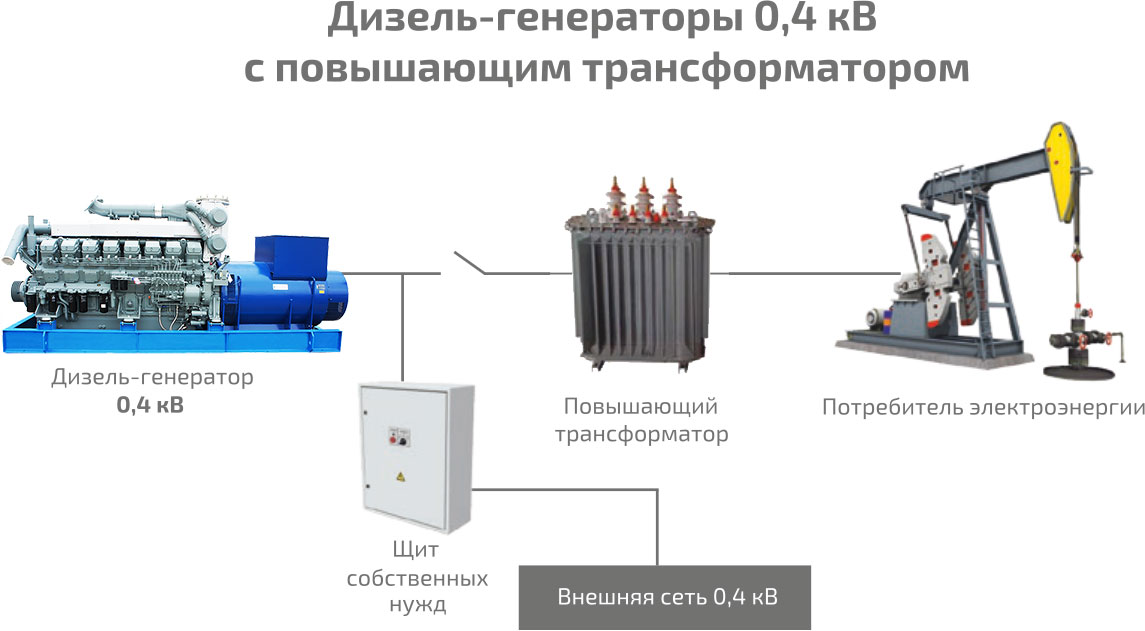

Схема устройства дизель-генератора с повышающим трансформатором

Плюсы

  • Высокое напряжение подается на нагрузку напрямую без дополнительных устройств
  • Прост в монтаже
  • Можно получать сразу два номинала напряжения: и высокое, и обычное
  • Быстрая поставка

Минусы

  • Для обеспечения собственных нужд требуется дизель-генератор малой мощности (он всегда поставляется в комплекте)
  • Увеличенные сроки производства
  • Требуется дополнительное место для установки повышающих трансформаторов (мы предлагаем устанавливать их в общий увеличенный или в дополнительный контейнер)
  • Многочисленные элементы системы усложняют монтаж

Главное преимущество

  • Высоковольтные дизель-генераторы минимизируют потери при передаче электроэнергии и могут существенно упростить эксплуатацию оборудования
  • Обычные дизель-генераторы с повышающим трансформатором универсальны и способны работать во всевозможных конфигурациях. Так, перейти с напряжения 6.3 кВ на напряжение 10.5 кВ можно без замены электростанции.

ПСМ производит и дизель-генераторы с повышающим трансформатором, и высоковольтные станции. Мы гарантируем качественное выполнение проекта, помощь в проведении пусконаладочных работ и последующее сервисное обслуживание.

В каталоге ПСМ представлены модели напряжением 6,3 и 10,5 кВ на базе двигателей MTU и Mitsubishi. Перейти в каталог высоковольтных генераторов ПСМ.

Высоковольтные электростанции ПСМ в контейнере

Элементы высоковольтной станции

Проект высоковольтной ДЭС всегда индивидуален. Всё зависит от задач, стоящих перед заказчиком, и от условий, которыми он располагает.

Станция может быть единственным источником энергии на объекте, а может работать параллельно с трансформаторной подстанцией или объединяться в энергокомплекс с другими дизель-генераторами. На месте эксплуатации может отсутствовать дополнительный источник энергоснабжения, от которого питалось бы оборудование самого дизель-генератора. Высоковольтному агрегату придется работать в суровых условиях Крайнего Севера, где температура достигает отметки -50°. Каждый случай требует особого решения.

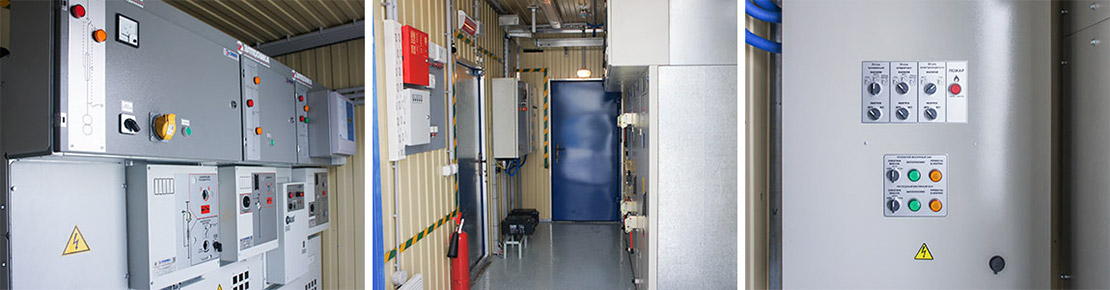

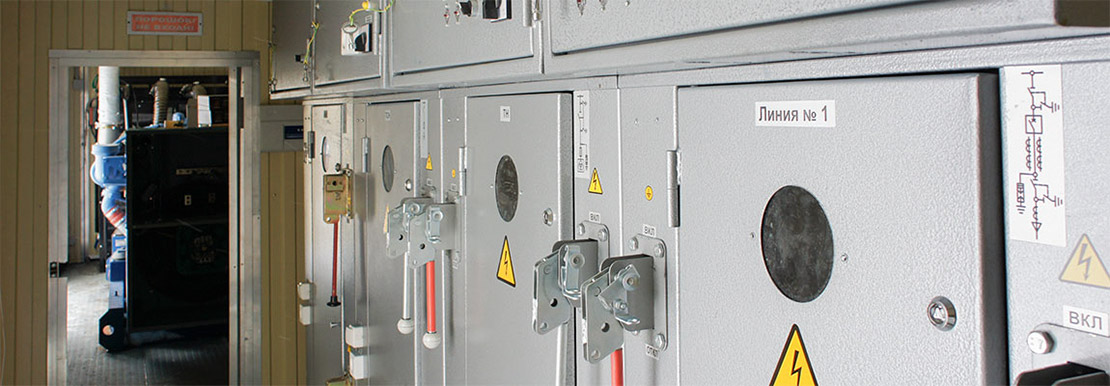

Распределительное устройство

В комплектацию высоковольтной ДЭС входит распределительное устройство (РУ). Оно принимает энергию от станции и подает в системы других потребителей. Распределительное устройство монтируется в отсек контейнера дизель-генератора или выносится в отдельный контейнер, если речь идет о работе энергокомплекса.

РУ состоит из трех отсеков:

Комплектующие

ПСМ производит высоковольтные дизельные генераторы на базе:

Реализованные проекты

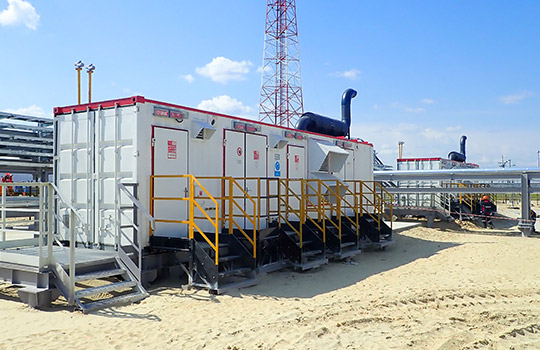

Дизельная электростанция мощностью 1 МВт и напряжением 6,3 кВ в контейнере Север для Лукойла

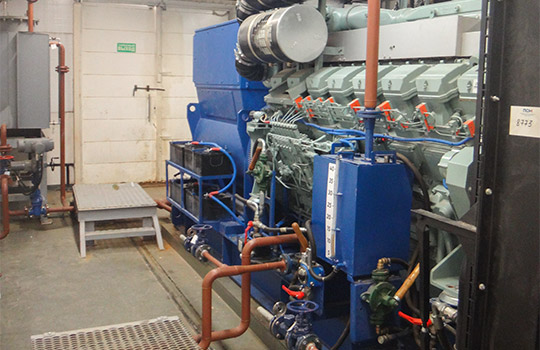

Две электростанции мощностью 1 МВт и напряжением 6,3 кВ работают на месторождениях Лукойла. Обе станции смонтированы в семиметровые контейнеры «Север» собственной разработки ПСМ.

ДГУ на базе двигателя MTU установлена на Восточно-Перевальном нефтегазовом месторождении, а станция на базе двигателя Mitsubishi работает на Усинском нефтяном месторождении. Обе электростанции выполняют роль резервных источников питания для высоковольтного оборудования.

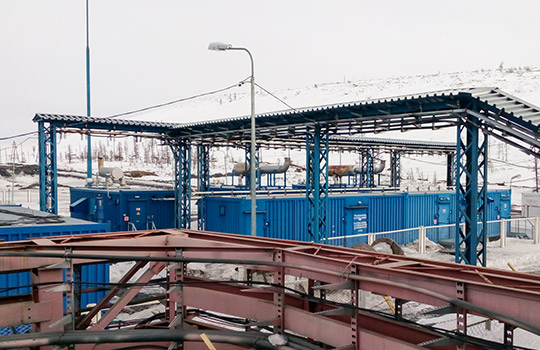

Высоковольтный энергокомплекс 6МВт для компании «Полюс»

Энергокомплекс из шести электростанций общей мощностью 6 МВт напряжением 6,3 кВ установлен на месторождении компании «Полюс» в Иркутской области.

Электростанции резервируют золотоизвлекательную фабрику.

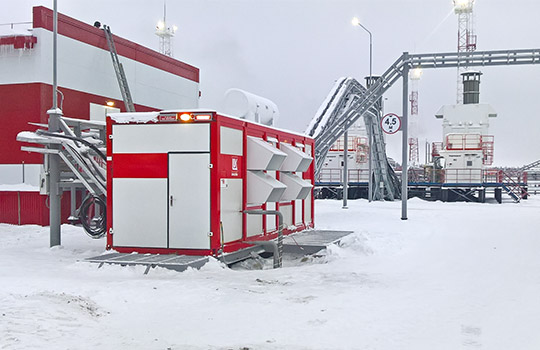

Высоковольтный энергокомлекс ПСМ для группы Кондинских месторождений компании ННК

Два энергокомплекса ПСМ 4 МВт и 3 МВт и напряжением 10,5 кВ участвуют в разработке группы Кондинских месторождений компании «ННК». Высоковольтные агрегаты – единственные источники энергоснабжения на удаленной территории. Каждая из станций в энергокомплексе смонтирована в утепленный контейнер «Север-М». Станция, топливный бак и система управления помещаются в отдельных отсеках, которые оснащены собственными входами и обогревателями.

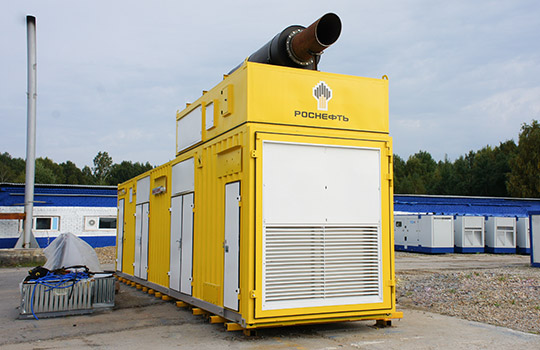

Высоковольтная электростанция 1,6 МВт для Роснефти

Высоковольтный дизель-генератор мощностью 1,6 МВт и напряжением 10,5 кВ снабжает электричеством установку подготовки нефти на Тагульском нефтяном месторождении. Электростанция работает в пожароопасной зоне, поэтому она установлена во взрывозащитный контейнер, соответствующий II степени огнестойкости.

На этапе строительства установки электростанция рабоатет как основной источник электроэнергии, а затем будет использоваться в качестве резервного.

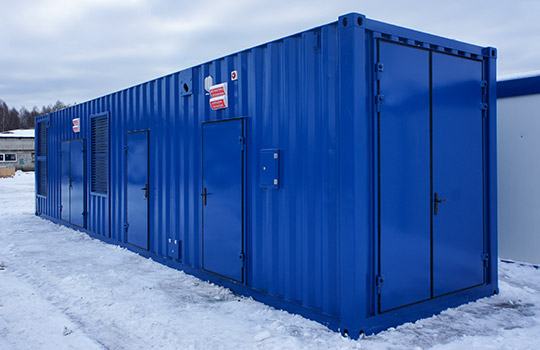

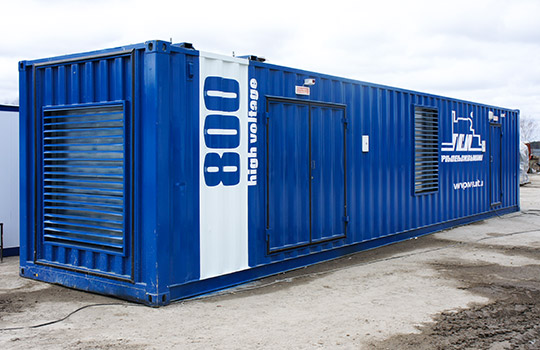

Дизель-генератор ПСМ мощностью 800 кВт и напряжением 6,3 кВ для департамента строительства, энергетики и ЖКХ Ханты-Мансийского автономного округа

Департамент строительства, энергетики и ЖКХ Ханты-Мансийского автономного округа заказал дизель-генератор ПСМ мощностью 800 кВт и напряжением 6,3 кВ. Агрегат снабжает энергией поселок, находящийся вдали от линий электропередач. Дизель-генератор укомплектован немецким двигателем MTU, главное преимущество которого – высокотехнологичная конструкция. Все элементы мотора содержит датчики, собирающие информацию о его работе, благодаря чему удается легко контролировать его состояние.

Высоковольтный дизель-генератор мощностью 1 МВт для ФСК ЕЭС

Высоковольтный дизель-генератор мощностью 1 МВт и напряжением 10,5 кВ работает в качестве резервного источника энергоснабжения в «Федеральной сетевой компании» в Санкт-Петербурге. Агрегат может функционировать сразу в трех режимах: параллельно с сетью, параллельно с другими электростанциями и как резервный источник питания.

Дизельная электростанция ПСМ мощностью 1360 кВт и напряжением 10,5 кВ для компании «НОВАТЭК»

Дизельная электростанция ПСМ мощностью 1360 кВт и напряжением 6,3 кВ резервирует установки комплексной подготовки газа на Самбургском месторождении, принадлежащем компании «НОВАТЭК». В основе ДГУ – японский двигатель Mitsubishi. Мотор обладает высокой производительностью: он часто используется в режиме Continuous в случаях, когда длительное время необходимо работать при полной нагрузке.

Сервис высоковольтных дизель-генераторов

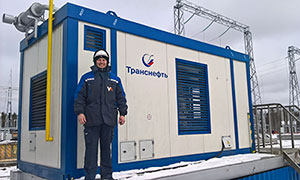

Инженер Волга-Норд на объекте- сервисного партнера ПСМ

Высоковольтный дизель-генератор – это оборудование повышенной степени опасности. Неправильная настройка и ввод в работу чреваты последствиями. Например, станцию запрещено запускать, если у нее отсутствуют специальные защиты, располагающиеся в камерах КСО. Поэтому пусконаладку и сервисное обслуживание ДЭС необходимо доверить профессионалам.

Весомое преимущество ПСМ – наличие собственного сервисного оператора. Наши специалисты настроят сложное высоковольтное оборудование, снабдят заказчика необходимыми запчастями и расходными материалами, а также будут сопровождать агрегат на протяжении всего жизненного цикла.
