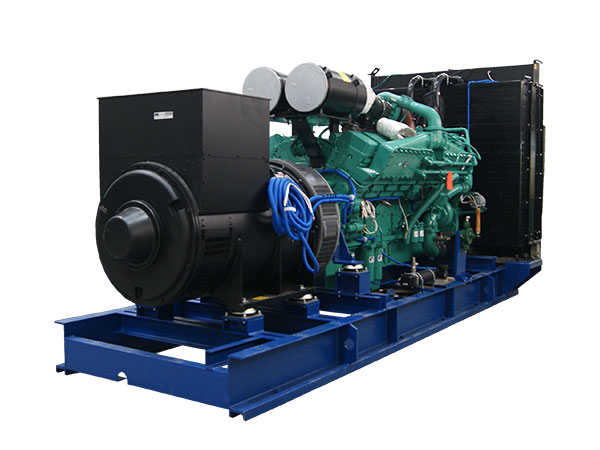

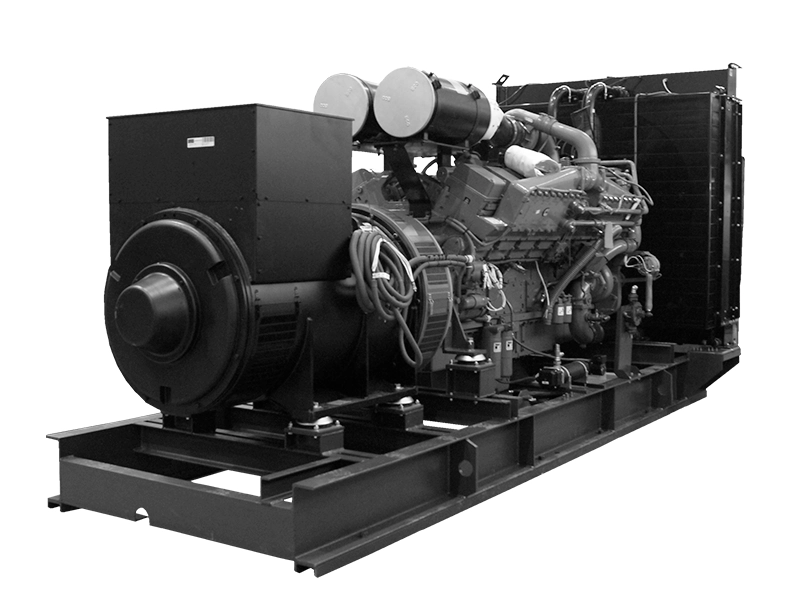

Дизельный генератор ADC-1100 Cummins (1100 кВт)
еще станций
Cummins
Дизельные генераторы (электростанции) производства ПСМ серии ADC-1100 мощностью 1120 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADC-1100 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADC-1100 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Обладают высокой работоспособностью при низких эксплуатационных затратах
- Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
- Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания
Основная мощность | 1120 кВт / 1400 кВА |
Резервная мощность | 1196 кВт / 1496 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 25 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 220 |
- при 100% нагрузки | 286 |
Модель двигателя | Cummins KTA50G8 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 159 |
Ход поршня, мм | 159 |
Рабочий объем, л | 50.3 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 178 |
Габаритные размеры (Д×Ш×В), мм | 5811×2033×2330 |
Вес, кг | 10348 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Ручной насос закачки охлаждающей жидкости | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 496 |
Зарядный генератор | 35 А |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADC «Cummins»
|
Серия ADMi «Mitsubishi»
|
Серия ADP «Perkins»
|
Серия ADYu «Yuchai»
|
|
Основные характеристики | ||||
Основная мощность | 1120 кВт / 1400 кВА | 1120 кВт / 1400 кВА | 1080 кВт / 1350 кВА | 1080 кВт / 1350 кВА |
Резервная мощность | 1196 кВт / 1496 кВА | 1232 кВт / 1540 кВА | 1188 кВт / 1485 кВА | 1188 кВт / 1485 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 25 000 | |||
Расход топлива, л/ч | ||||
- при 75% нагрузки | 220 | 220 | 217.1 | 228 |
- при 100% нагрузки | 286 | 289.4 | 305 | |
Двигатель | ||||
Модель двигателя | Cummins KTA50G8 | Mitsubishi S12R-PTA2 | Perkins 4012-46TWG3A | Yuchai YC12VTD1830-D30 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 159 | 170 | 160 | 152 |
Ход поршня, мм | 159 | 180 | 190 | 180 |
Рабочий объем, л | 50.3 | 49.03 | 45.84 | 39.2 |
Степень сжатия | 14:1 | 13.6:1 | 14:1 | |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть |
Генератор | ||||
Базовая модель генератора | Leroy Somer LSA 50.2 L8 |
Mecc Alte ECO43-VL/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer LSA 53.2 M12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
Leroy Somer LSA 50.2 L7 |
Напряжение, В | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 1963 | 2021 | 1944 | 1950 |
Класс изоляции | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | D350 | DER-1/A | D550 | D350 |
Система охлаждения | ||||
Объем системы охлаждения, л | 496 |
125
без заправочного объёма радиатора
|
196 | |
Охладитель наддувочного воздуха | да | да | да | да |
Термостат | нет | нет | есть | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть |
Ручной насос закачки охлаждающей жидкости | есть | есть | есть | нет |
Тип охлаждающей жидкости | нет | нет | нет | Антифриз |
Система воздухозабора | ||||
Воздушный фильтр | фильтроэлемент | |||
Система электрооборудования | ||||
Зарядный генератор | 35 А | 40 А | да | |
Пусковое устройство | Стартер 2 x 7.5 кВт | Стартер 16.4 кВт | электростартер | |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24В |
Комплект аккумуляторных батарей | есть | есть | есть | есть |
Зарядное устройство АКБ | есть | есть | есть | есть |
Система газовыхлопа | ||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | ||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | ||||
- при 75% нагрузки | 220 | 220 | 217.1 | 228 |
- при 100% нагрузки | 286 | 289.4 | 305 | |
Время автономной работы при 75% мощности, ч. | 4.5 | 4.5 | 4.6 | 4.4 |
Время автономной работы при 100% мощности, ч. | 3.5 | 3.5 | 3.3 | |
Топливные фильтры | ||||
- грубой очистки | сепаратор | да | ||
- тонкой очистки | в наличии | да | ||
Система топливоподачи | Прямой впрыск | |||
Масляная система | ||||
Объем системы смазки, л | 178 | 180 | 177 | 210 |
Габариты открытого исполнения | ||||
Габаритные размеры (Д×Ш×В), мм | 5811×2033×2330 | 4500×2000×2350 | 4900×1950×2450 | 4650×2100×2500 |
Вес, кг | 10348 | 11000 | 9500 | 8200 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
