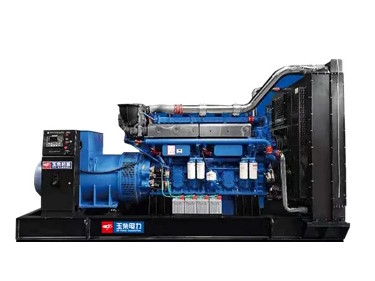

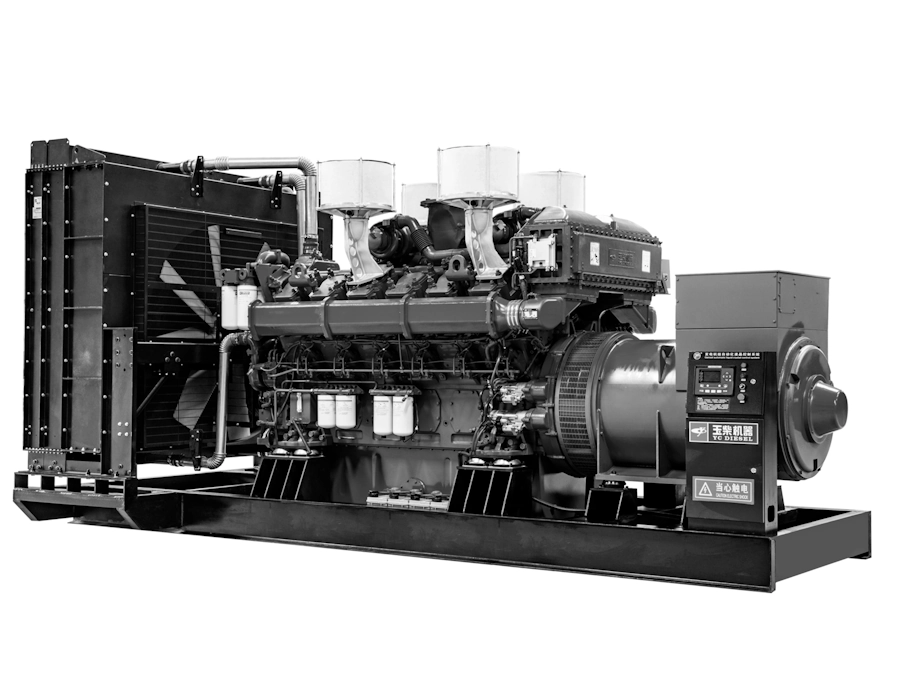

Дизельный генератор ADYu-1700 Yuchai (1700 кВт)
еще станций
Yuchai
Дизельные генераторы (электростанции) производства ПСМ серии ADYu-1700 мощностью 1700 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADYu-1700 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADYu-1700 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Имеют турбонаддув и охлаждение наддувочного воздуха, систему прямого впрыска топлива высокого давления
- Обладают высоким крутящим моментом с хорошей отдачей
- Отличаются длительным сроком эксплуатации и надежностью
Основная мощность | 1700 кВт / 2125 кВА |
Резервная мощность | 1800 кВт / 2250 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 343 |
- при 100% нагрузки | 442 |
Модель двигателя | Yuchai YC12VC2700-D31 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 200 |
Ход поршня, мм | 210 |
Рабочий объем, л | 79.17 |
Степень сжатия | 13.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 310 |
Габаритные размеры (Д×Ш×В), мм | 5000×1800×2780 |
Вес, кг | 14550 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Радиатор жидкостный (драйкулер) | |
Тип охлаждающей жидкости | Антифриз |
Охладитель наддувочного воздуха |
Зарядный генератор | да |
Пусковое устройство | электростартер |
Напряжение в системе электрооборудования | 24В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADYu «Yuchai»
|
Серия ADMi «Mitsubishi»
|
Серия ADBa «Baudouin»
|
Серия ADM «MTU»
|
Серия ADP «Perkins»
|
(4 × ADV-460)
Серия ADV «Volvo Penta»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
||
Основные характеристики | |||||||||
Основная мощность | 1700 кВт / 2125 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1760 кВт / 2200 кВА | 1824 кВт / 2280 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | |
Резервная мощность | 1800 кВт / 2250 кВА | 1980 кВт / 2475 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 1936 кВт / 2420 кВА | 2006 кВт / 2508 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Ресурс до капитального ремонта, м.ч. | 40 000 | ||||||||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 343 | 362 | 326.9 | 321 | 495 | 4 × 84.9 | 331.2 | 360 | |
- при 100% нагрузки | 442 | 432.8 | 660 | 4 × 117.2 | 450 | 478 | |||
Двигатель | |||||||||
Модель двигателя | Yuchai YC12VC2700-D31 | Mitsubishi S16R2-PTAW | Baudouin 20M33G2500/5 | MTU 16V4000G63F | Perkins 4016-61TRG3 | 4 × Volvo Penta TAD1642GE | Cummins QSK60-G8 | Yuchai YC12VC3000-D30 | |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
20VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
|
Диаметр цилиндра, мм | 200 | 170 | 150 | 170 | 160 | 144 | 159 | 200 | |
Ход поршня, мм | 210 | 220 | 185 | 210 | 190 | 165 | 190 | 210 | |
Рабочий объем, л | 79.17 | 79.9 | 65.4 | 76.3 | 61.12 | 16.12 | 60.2 | 79.17 | |
Степень сжатия | 13.5:1 | 14:1 | 15:1 | 16.4:1 | 13.6:1 | 16.5:1 | 14.5:1 | 13.5:1 | |
Система аварийного останова двигателя | электромагнитный клапан | ||||||||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | есть | нет | есть | есть | |
Генератор | |||||||||
Базовая модель генератора | Leroy Somer LSA 52.3 S7 | Mecc Alte ECO46-1.5L/4 | EvoTec TCU468F | Leroy Somer LSA 52.3 L9 |
Leroy Somer LSA 53.2 M12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
4 × | Leroy Somer LSA 52.3 L9 | Leroy Somer LSA 52.3 L9 | |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
Номинальный ток ДГУ, А | 3070 | 3248 | 3248 | 3248 | 3175 | 4 × 821 | 3252 | 3248 | |
Класс изоляции | H | H | H | H | H | H | H | ||
Степень защиты | IP23 | IP23 | IP21 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | D550 | DER-1/A | ETC-2 | D550 | D550 | D550 | D550 | ||
Система охлаждения | |||||||||
Объем системы охлаждения, л |
157
без заправочного объёма радиатора
|
410 |
225
без заправочного объёма радиатора
|
270 | 4 × 60 | 560 | |||
Тип охлаждающей жидкости | Антифриз | ||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | |
Расширительный бачок | нет | нет | нет | нет | нет | есть | нет | нет | |
Крыльчатка вентилятора толкающего типа | нет | есть | есть | есть | есть | есть | есть | нет | |
Фильтр охлаждающей жидкости | нет | нет | нет | нет | нет | есть | нет | нет | |
Радиатор жидкостный | нет | есть | есть | есть | есть | есть | есть | нет | |
Термостат | нет | нет | нет | нет | есть | нет | нет | нет | |
Ручной насос закачки охлаждающей жидкости | нет | есть | нет | есть | есть | нет | нет | нет | |
Радиатор жидкостный (драйкулер) | есть | нет | нет | нет | нет | нет | нет | есть | |
Тип охлаждающей жидкости | Антифриз | нет | нет | нет | нет | нет | нет | Антифриз | |
Система воздухозабора | |||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | нет | есть | нет | нет | |
Система электрооборудования | |||||||||
Зарядный генератор | да | 35 А | 55 А | 40 А | 80 А | 55 А | да | ||
Пусковое устройство | электростартер | Стартер 2 x 7.5 кВт | электростартер 2 x 10 кВт | Стартер 16.4 кВт | Стартер 7 кВт | Стартер | электростартер | ||
Напряжение в системе электрооборудования | 24В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | |
Зарядное устройство АКБ | есть | есть | есть | есть | есть | нет | есть | есть | |
Система газовыхлопа | |||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |
Топливная система | |||||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
4 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 343 | 362 | 326.9 | 321 | 495 | 4 × 84.9 | 331.2 | 360 | |
- при 100% нагрузки | 442 | 432.8 | 660 | 4 × 117.2 | 450 | 478 | |||
Время автономной работы при 75% мощности, ч. | 2.9 | 2.8 | 3.1 | 3.1 | 2 | 11.8 | 3 | 2.8 | |
Время автономной работы при 100% мощности, ч. | 2.3 | 2.3 | 1.5 | 8.5 | 2.2 | 2.1 | |||
Топливные фильтры | |||||||||
- грубой очистки | да | да | с водоотделителем и индикатором наличия воды в топливе | в наличии | да | ||||
- тонкой очистки | да | да | в наличии | да | |||||
Система топливоподачи | Прямой впрыск | Прямой впрыск | Непосредственный впрыск Cummins HPI | Прямой впрыск | |||||
Масляная система | |||||||||
Объем системы смазки, л | 310 | 290 | 235 | 300 | 237.2 | 4 × 48 | 280 | 310 | |
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||||||
Габариты открытого исполнения | |||||||||
Габаритные размеры (Д×Ш×В), мм | 5000×1800×2780 | 6150×2400×3400 |
4770×1810×2330
Габаритные размеры и вес указаны без радиатора
|
6000×2200×3400 | 4 × 3800×1210×2115 | 6175×2494×3113 | 6000×2000×2700 | ||
Вес, кг | 14550 | 14700 | 13500 | 14500 | 18600 | 16546 | 18000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
