Газопоршневые установки (электростанции, ГПУ, мини ТЭЦ) с доставкой по Москве и России
- Работают как основные источники электроэнергии и тепла (когенерация)
- Используют в качестве топлива природный газ по ГОСТ 5542-87 и специальные газы (шахтный, коксовый, биогаз)
Газопоршневая электростанция — это автономный агрегат, генерирующий электрическую и тепловую энергию. Решение подходит для предприятий, которые имеют доступ к газу и хотят максимально использовать ресурс этого топлива.
На сайте представлен модельный ряд ГПУ производства «ПСМ Прайм». Для станций можно выбрать подходящее исполнение (шумозащитный кожух, контейнер) и модифицировать агрегаты с помощью дополнительных опций. Есть возможность объединить станции в каскады общей мощностью до 50 МВт.
Эффективное решение для промышленности
- Выработка сразу двух видов энергии: электричества и тепла. За счет этого КПД установки увеличивается до 94%
- Недорогой газ и высокий КПД снижают себестоимость энергии для предприятия.

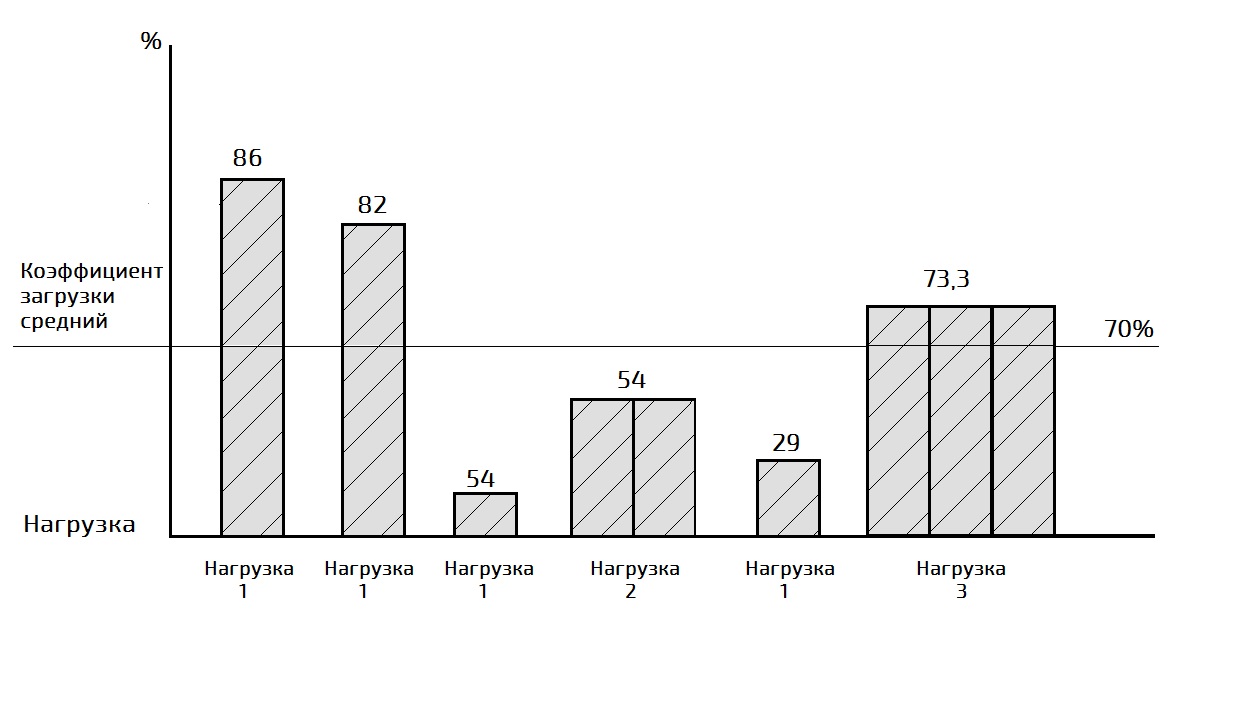

При коэффициенте загрузки электростанции 70% и стоимости газа 6 800 руб/1000 м3 средняя стоимость выработанной ГПУ энергии составит 2,7 руб/кВт ч - Полный срок службы оборудования 240 000 моточасов (27-30 лет)
- Автономность и независимость от внешних сетей
- Гарантийный и постгарантийный сервис от завода-производителя ГПУ
Добывающая промышленность
Электростанции, работающие на попутном нефтяном газе, решают сразу две задачи: выработку дешевой электроэнергии и утилизацию побочных продуктов нефтедобычи.
Агропромышленный комплекс
В АПК себестоимость продукции напрямую зависит от стоимости энергоресурсов. ГПУ позволяют снизить стоимость энергии в 2 раза. Возможна реализация проектов с тригенерацией (электричество+тепло+холод).
Заводы и производства
ГПУ удешевляет стоимость энергии для промышленных предприятий. Использование газа в качестве горючего значительно выгоднее, чем закупка дизельного топлива или подключение к ЛЭП.
Модельный ряд газопоршневых электростанций
Завод напрямую работает с немецкими производителями комплектующих для ГПУ и комплектуют станции только двигателями, которые спроектированы для газа. Немецкие инженеры учитывают в конструкции высокую температуру сгорания газа, используют более износостойкие материалы, под разные виды газа делают настройку в системах двигателя – такой подход гарантирует срок службы двигателя до 60 000 моточасов.
| Модель | Мощность | Расход газа при 100% нагрузке, м3/ч | Расход масла на угар, г/кВт ч | Сервисный интервал | Двигатель | Генератор | ||
|---|---|---|---|---|---|---|---|---|
| Механическая | Электрическая | Тепловая | ||||||
| AGMan-200 | 220 кВт | 200 кВт | 248 кВт | 56 | 0.2 | 1600 | MAN E2676LE202 |
Leroy Somer |
| AGMan-250 | 275 кВт | 250 кВт | 374 кВт | 69 | 0.15 | 1600 | MAN E3262E302 |
Marelli Motori/Leroy Somer/Mecc Alte |
| AGMan-300 | 320 кВт | 300 кВт | 365 кВт | 79 | 0.2 | 1600 | MAN E3268LE242 |
Stamford/Marelli Motori |
| AGMan-350 | 370 кВт | 350 кВт | 426 кВт | 89 | 0.2 | 1600 | MAN E3268LE212 |
Stamford/Marelli Motori |
| AGMan-400 | 450 кВт | 400 кВт | 516 кВт | 109 | 0.15 | 1600 | MAN E3262LE232 |
Stamford/Marelli Motori |
| AGMan-500 | 550 кВт | 500 кВт | 603 кВт | 132 | 0.15 | 1600 | MAN E3262LE202 |
Stamford/Marelli Motori |
| AGMan-1000 (Комплекс из двух AGMan-500) | 1100 кВт | 1000 кВт | 1206 кВт | 264 | 0.15 | 1600 | MAN E3262LE202 |
Stamford/Marelli Motori |
| AGJE-1000 | 1095 кВт | 1053 кВт | 1241 кВт | 274 | 0.3 | 2000 | GE Jenbacher J 320 GS-D05 |
Stamford | AvK |
| AGMi-1500 | 1563 кВт | 1500 кВт | 1261 кВт | 337 | 0.3 | 1000 | Mitsubishi GS16R2-PTK |
Leroy Somer/Mecc Alte |
| AGMtu-1500 | 1600 кВт | 1557 кВт | 1795 кВт | 365 | 0.2 | 3000 | MTU 16V4000L33FN |
Stamford/Marelli Motori |
| AGMtu-2000 | 2200 кВт | 2145 кВт | 2239 кВт | 492 | 0.2 | 3000 | MTU 20V4000L33F |
Stamford/Marelli Motori |
| AGMtu-2500 | 2600 кВт | 2535 кВт | 2398 кВт | 575 | 0.2 | 3000 | MTU 20V4000L64 |
Stamford/Marelli Motori |
| AGJE-2600 | 2745 кВт | 2681 кВт | 2512 кВт | 617 | 0.55 | 2000 | GE Jenbacher J 616 GS-J09 |
Stamford | AvK |
Расчет экономической эффективности применения ГПУ на предприятии
Необходимая информация:
Для расчета средней цены 1 кВт ч выработанной электроэнергии и скорости окупаемости газопоршневой электростанции
- Себестоимость тепловой и электрической энергии при закупке из централизованных сетей.
- Стоимость газа в регионе.
- Графики сезонного и дневного потребления электрической и тепловой энергии.
Специалисты ПСМ предоставят:
- Коэффициент загрузки ГПУ в зависимости от месяца и времени суток.
- Оптимальное количество агрегатов в энергокомплексе и их стоимость.
- Цены технического обслуживания и график их проведения на ближайшие несколько лет.
В среднем владельцам газопоршневых электростанций удается дистичь снижения стоимости кВт ч — в 2 раза, окупаемость инвестиций составляет — 4 года
Проекты ПСМ
Энергокомплекс на попутном газе общей мощностью 1МВт для обеспечения энергией оборудования и бытовых построек на Хыльчуюском месторождении Лукойла
На месторождении добывают нефть. В процессе разработки получают попутный газ, который можно утилизировать, получая дополнительную энергию.
Решение
Энергокомплекс состоит из 2 станций, каждая мощностью 500 кВт. Основой агрегатов стали немецкие двигатели MAN. Двигатели спроектированы специально для работы на газе: для узлов используется более жаростойкий металл, отличается конструкция поршней, головок цилиндра и прочих деталей. Благодаря этим особенностям ресурс двигателя до капитального ремонта - 60 000 моточасов. Для проекта двигатели дополнительно настраивали под состав попутного газа на заводе-производителе в Германии. На российском производстве моторы для газопоршневой станции оснастили электронной СУ Motortech, которая включает системы зажигания, подачи топлива, смесеобразования, антидетонации и управляющий контроллер.
За работу энергокомплекса отвечает система управления на базе контроллера ComAp. Она автоматически запускает агрегаты, поддерживает оборудование в состоянии «готовности к принятию нагрузки», принимает дистанционные команды, автоматически регулирует напряжение и частоту в заданных пределах.
Особенности исполнения
Агрегаты смонтированы в цельнометаллические контейнеры. Промежуток между внутренней обшивкой и наружными металлическими листами заполнен теплозвукоизоляционным материалом. Внутри модули разделены на два отсека: машинный зал и операторский пункт. Контейнеры окрашены в фирменные цвета компании «Лукойл».
Высоковольтный когенерационный энергокомплекс ПСМ на газе общей мощностью 4 МВт для Вологодского подшипникового завода
Завод искал способ увеличить энергомощность и сократить расходы на энергию, используя газовый ресурс. ПСМ предложил комплексный проект, который включал разработку решения, строительство энергоцентра и модернизацию существующей инфраструктуры.
Решение
Инженеры ПСМ предложили высоковольтный энергокомплекс на 4 МВт: два агрегата на базе немецких двигателей MWM. Мощность была выбрана, чтобы закрыть энергопотребность круглосуточно работающего цеха. Дополнительно установили модуль утилизации тепла. Полезная тепловая энергия от ГПУ используется для подогрева обратной воды: предприятие получает горячую воду для отопительной системы от ТЭЦ, перед тем как теплоноситель вернется обратно, его подогревают ресурсом ГПУ. Разница учитывается при оплате коммунальных ресурсов.
Особенности исполнения
На заводе металлоконструкций для газового энергокомплекса разработали специальные контейнеры с операторским отсеком и машинным отделением. Контейнеры полностью автоматизированы, оборудованы системами пожаротушения, кондиционирования, охраны. Изнутри металлические модули обшиты теплоизолирующими материалом, который способствует шумоподавлению: шум работающей станции не выходит за пределы контейнера.
Особенности проекта
Под контролем завода-изготовителя ГПУ подготовили площадку для агрегата: заложили фундамент, возвели дымовые трубы, проложили тепловые и электрические сети, модернизировали распределительные пункты. После пусконаладочных работ сервисные специалисты ПСМ запустили энергокомплекс и обучили штатный персонал правилам обращения со станциями.
Комплектация ГПУ
Газовое оборудование
Чтобы давление топливного газа доходило до рабочего значения от 0,01 до 0,035 Мпа, в ГПУ используют систему регуляторов давления газа и газовой арматуры автоматического регулирования давления. Они зависят от характеристик газа. Для специальных и биогаза используются готовые системные решения.
Теплообменное оборудование
Для ГПУ требуется мощная система охлаждения. ПСМ Прайм использует немецкое и швейцарское оборудование. Теплообменные блоки выполнены из медных трубок, имеют алюминиевые гофрированные ребра с ровным профилем, чтобы поверхность меньше загрязнялась. Материалы теплообменников рассчитаны на тяжелые условия эксплуатации.
Система управления ГПУ
Системы управления агрегатами производятся на базе контроллеров Deif и ComAp. Системы полностью русифицированы и обладают большим набором функций. Есть возможность дистанционного управления и мониторинга по каналам CAN, RS-485, Ethernet, DSL, радиоканал, GSM/GPRS. Система управления позволяет объединить в каскады несколько агрегатов и получить энергокомплекс мощностью до 40 МВт.

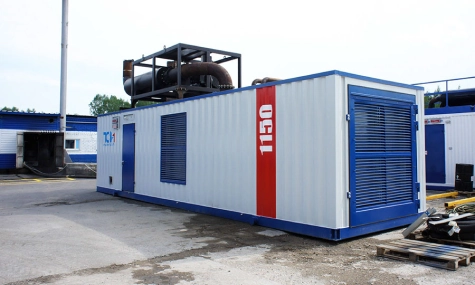

Система утилизации тепла (СУТ)
Эта дополнительная опция позволяет использовать тепло контура охлаждения двигателя и тепло отработавших газов. Это позволяет повысить КПД установки до 94%. Общая величина утилизируемой тепловой энергии антифриза и выхлопных газов сопоставима с вырабатываемой электроэнергией — в среднем на 100% кВт полученной электроэнергии вырабатывается 110% —130% кВт тепла.

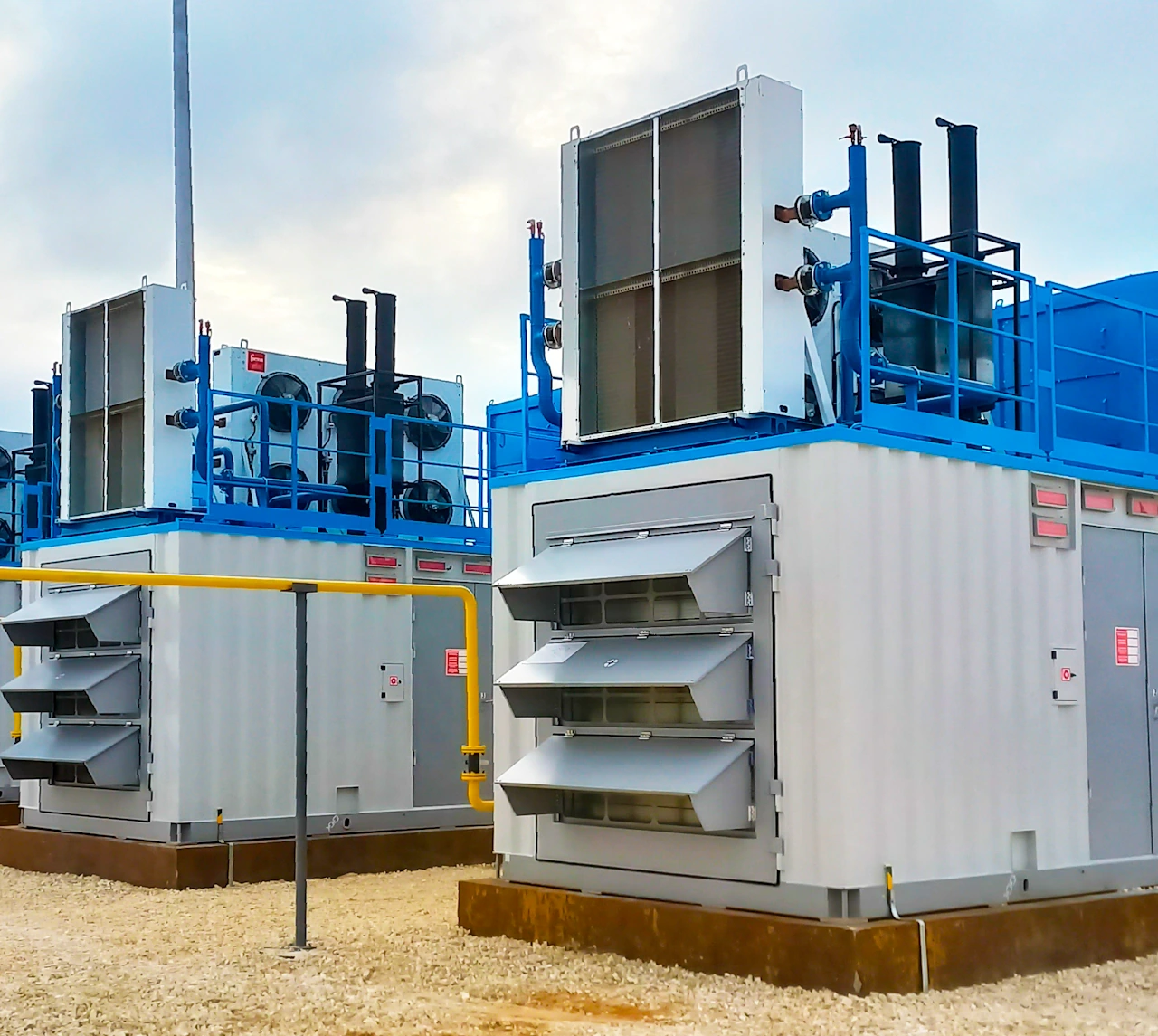

Контейнерное/модульное исполнение
Если для ГПУ не предусмотрено отдельное помещение, заказчик может выбрать морской или цельносварной контейнер или шумозащитный модуль. Такой вариант исполнения дополнительно предусматривает основание с вибропоглащением.
Опции
Модуль утилизации тепла
Используется тепло контура охлаждения двигателя и тепло отработавших газов.
Преимущества когенерации:
- Экономия первичной энергии
- Экономичное снабжение энергией
- Снижение выбросов, особенно СО2
- Высокий коэффициент готовности
Опции системы управления
- Системы дистанционного мониторинга и управления
- Системы дистанционного мониторинга и управления
- Шкаф АВР (автоматический ввод резерва)
- Система учета электрической энергии
Опции выхлопной системы
- Низкошумный глушитель
Опции системы топливного газа
- Узел подготовки газа
Нагрузочный модуль
Догружает установку для оптимальной работы двигателя и расхода топлива
Варианты исполнения газопоршневых установок

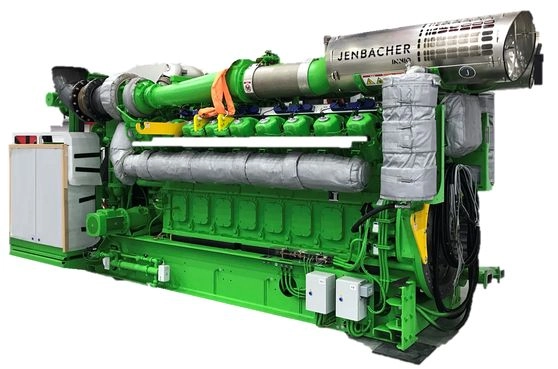

Открытая станция на раме
- Занимает минимальную площадь
- Доступ ко всем узлам агрегата
- Экономичный вариант
Модульное исполнение
- Компактный размер
- Доступ ко всем узлам агрегата
- Значительно снижает уровень шума
- Оптимальный вариант для размещения в здании

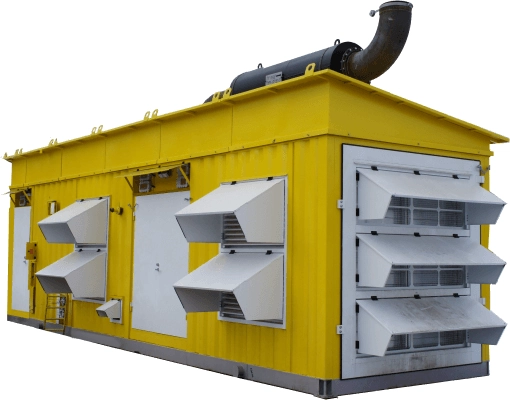

Контейнер
- Максимальная защита от осадков и механических повреждений
- Удобство монтажа
- Максимальное подавление шума
- Оборудован внутренними системами: обогрева, пожаротушения, охраны
15
сервисных бригад
24/7
техническая помощь по всей России
Пожизненный сервис
Сервисное подразделение ПСМ берет на себя пуско-наладочные/шеф-монтажные работы, ввод в эксплуатацию, гарантийное обслуживание.
Для владельцев ГПУ компания предлагает сервисные контракты от 1 года. Договор фиксирует стоимость часа сервисного инженера, при этом заказчик сам определяет какие виды работ ему нужны.
- Составление плана ТО и проведение регламентных работ в соответствии с предписаниями завода-изготовителя.
- Формирование базы расходных запчастей и аварийного запаса на складе (Ярославль). Поставка оригинальных запчастей и подбор качественных заменителей по запросу.
- Диагностика и мониторинг работы ГПУ
- Капитальный ремонт, модернизация оборудования
- Аварийный ремонт ГПУ
Что нужно для расчета газопоршневой установки?
Обсудить проект
Сообщите требуемую электрическую и тепловую мощность
Если есть, приложите паспорт по качеству газа. В нем указаны средние арифметические значения компонентного состава и физико-химические показатели (ФХП) газа. Эти данные необходимы, чтобы корректно подобрать двигатель для станции.
Производством газопоршеневых станций занимается ООО «ПСМ Прайм». Производство расположено в технопарке «Мастер» (Тутаев, Ярославская область). Свою продукцию завод реализует через компанию ООО «Завод ПСМ», которая с 2019 года является единственным официальным дилером.
