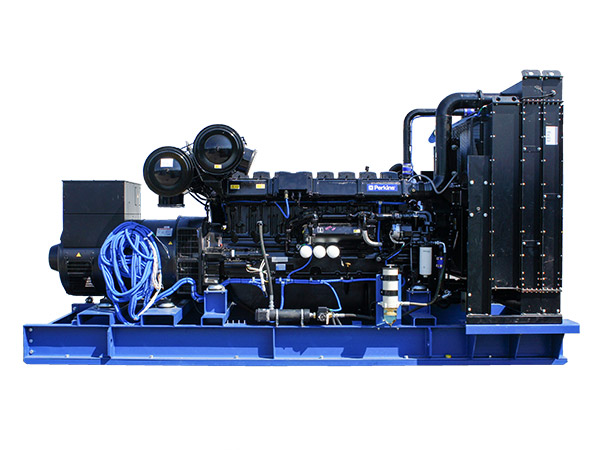

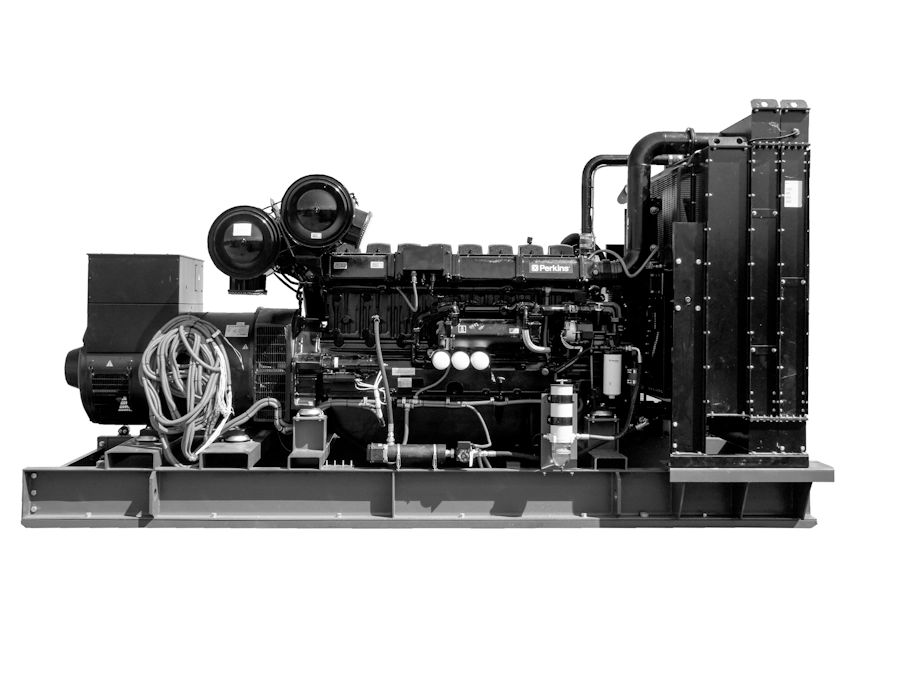

Дизельная электростанция ADP-800 с двигателем Perkins на 800 кВт с доставкой по Москве и России
еще станций
Perkins
Дизельные генераторы (электростанции) производства ПСМ серии ADP-800 мощностью 800 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADP-800 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.
К электростанции ADP-800 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Справляются с топливом низкого качества благодаря особенностям впрыска
- Требуют техобслуживания через удлиненный 500-часовой интервал
- Позволяют за 5 лет сэкономить на эксплуатационных расходах полную стоимость двигателя
Основная мощность | 800 кВт / 1000 кВА |
Резервная мощность | 880 кВт / 1100 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 156 |
- при 100% нагрузки | 216.8 |
Модель двигателя | Perkins 4008TAG2A |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
8LTI
8-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 160 |
Ход поршня, мм | 190 |
Рабочий объем, л | 30.56 |
Степень сжатия | 13.6:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 153 |
Габаритные размеры (Д×Ш×В), мм | 5010×2050×2255 |
Вес, кг | 7900 |
Тип глушителя | Промышленный |
Термостат | |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Ручной насос закачки охлаждающей жидкости | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 143 |
Зарядный генератор | 40 А |
Пусковое устройство | Стартер 8.2 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

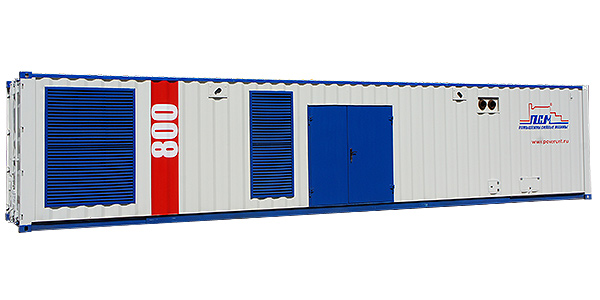

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADP «Perkins»
|
Серия ADBa «Baudouin»
|
Серия ADMi «Mitsubishi»
|
Серия ADM «MTU»
|
(2 × ADDo-400)
Серия ADDo «Hyundai»
|
(2 × ADV-400)
Серия ADV «Volvo Penta»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
|||
Основные характеристики | ||||||||||
Основная мощность | 800 кВт / 1000 кВА | 800 кВт / 1000 кВА | 824 кВт / 1030 кВА | 824 кВт / 1030 кВА | 800 кВт / 1000 кВА | 800 кВт / 1000 кВА | 800 кВт / 1000 кВА | 800 кВт / 1000 кВА | ||
Резервная мощность | 880 кВт / 1100 кВА | 880 кВт / 1100 кВА | 906 кВт / 1133 кВА | 906 кВт / 1133 кВА | 880 кВт / 1100 кВА | 880 кВт / 1100 кВА | 880 кВт / 1100 кВА | 900 кВт / 1125 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | |||||||
Расход топлива, л/ч | ||||||||||
- при 75% нагрузки | 156 | 158.6 | 164 | 159 | 2 × 71.5 | 2 × 74.5 | 162 | 171 | ||
- при 100% нагрузки | 216.8 | 211.4 | 2 × 97 | 2 × 102.1 | 210 | 218 | ||||
Двигатель | ||||||||||
Модель двигателя | Perkins 4008TAG2A | Baudouin 12M26G1100/5 | Mitsubishi S12H-PTA | MTU 16V2000G26F | 2 × Hyundai (Doosan) DP158LD | 2 × Volvo Penta TAD1641GE | Cummins KTA38G5 | Yuchai YC6ТH1320-D31 | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
8LTI
8-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 160 | 150 | 150 | 135 | 128 | 144 | 159 | 175 | ||
Ход поршня, мм | 190 | 150 | 175 | 156 | 142 | 165 | 159 | 195 | ||
Рабочий объем, л | 30.56 | 31.8 | 37.11 | 35.7 | 14.6 | 16.12 | 38 | 28.14 | ||
Степень сжатия | 13.6:1 | 15.7:1 | 14:1 | 17.5:1 | 15:1 | 16.5:1 | 14:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | |||||||||
Электрический подогреватель охлаждающей жидкости | есть | есть | есть | есть | нет | нет | есть | есть | ||
Генератор | ||||||||||
Базовая модель генератора | Leroy Somer TAL 049 E | EvoTec TCU428C |
Mecc Alte ECO43-1M/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Mecc Alte ECO43-1M/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
|
2 × Marelli Motori MJB 355 SA4 | 2 × Marelli Motori MJB 355 SA4 | Leroy Somer TAL 049 E | Leroy Somer TAL A49 E | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 1440 | 1445 | 1483 | 1487 | 2 × 722 | 2 × 720 | 1440 | 1445 | ||
Класс изоляции | H | H | H | H | H | H | H | H | ||
Степень защиты | IP23 | IP22 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | DER-1/A | M31FA600A | M31FA600A | R150 | ||||
Система охлаждения | ||||||||||
Объем системы охлаждения, л | 143 | 148 |
100
без заправочного объёма радиатора
|
70
без заправочного объёма радиатора
|
2 × 79 | 2 × 60 | 218.5 | |||
Тип охлаждающей жидкости | Антифриз | |||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | ||
Расширительный бачок | нет | нет | нет | нет | нет | есть | нет | нет | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | нет | нет | нет | нет | нет | есть | нет | нет | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | есть | ||
Ручной насос закачки охлаждающей жидкости | есть | нет | есть | есть | нет | нет | есть | нет | ||
Термостат | есть | нет | нет | нет | нет | нет | нет | нет | ||
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | нет | Антифриз | ||
Система воздухозабора | ||||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | ||||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | нет | есть | нет | нет | ||
Система электрооборудования | ||||||||||
Зарядный генератор | 40 А | 55 А | 45 А | 80 А | 35 А | да | ||||
Пусковое устройство | Стартер 8.2 кВт | электростартер 10 кВт | Стартер 2 x 7.5 кВт | Стартер 7 кВт | Стартер 7 кВт | электростартер | ||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | есть | есть | есть | есть | нет | нет | есть | есть | ||
Система газовыхлопа | ||||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | ||||||||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 × 750 | 2 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | ||||||||||
- при 75% нагрузки | 156 | 158.6 | 164 | 159 | 2 × 71.5 | 2 × 74.5 | 162 | 171 | ||
- при 100% нагрузки | 216.8 | 211.4 | 2 × 97 | 2 × 102.1 | 210 | 218 | ||||
Время автономной работы при 75% мощности, ч. | 6.4 | 6.3 | 6.1 | 6.3 | 10.5 | 13.4 | 6.2 | 5.8 | ||
Время автономной работы при 100% мощности, ч. | 4.6 | 4.7 | 7.7 | 9.8 | 4.8 | 4.6 | ||||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | сепаратор | да | ||||||
- тонкой очистки | да | в наличии | да | |||||||
Система топливоподачи | Прямой впрыск | Система впрыска высокого давления Common-Rail с электронным управлением | Прямой впрыск | |||||||
Масляная система | ||||||||||
Объем системы смазки, л | 153 | 114 | 200 | 102 | 2 × 22 | 2 × 48 | 140 | 95 | ||
Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||||
Габариты открытого исполнения | ||||||||||
Габаритные размеры (Д×Ш×В), мм | 5010×2050×2255 | 4300×2000×2400 |
4100×1750×1810
Габаритные размеры и вес указаны без радиатора
|
2 × 3550×1390×1950 | 2 × 3800×1210×2115 | 4417×2000×2387 | 4400×2000×2300 | |||
Вес, кг | 7900 | 9000 | 6100 | 7240 | 9200 | 7416 | 6050 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
