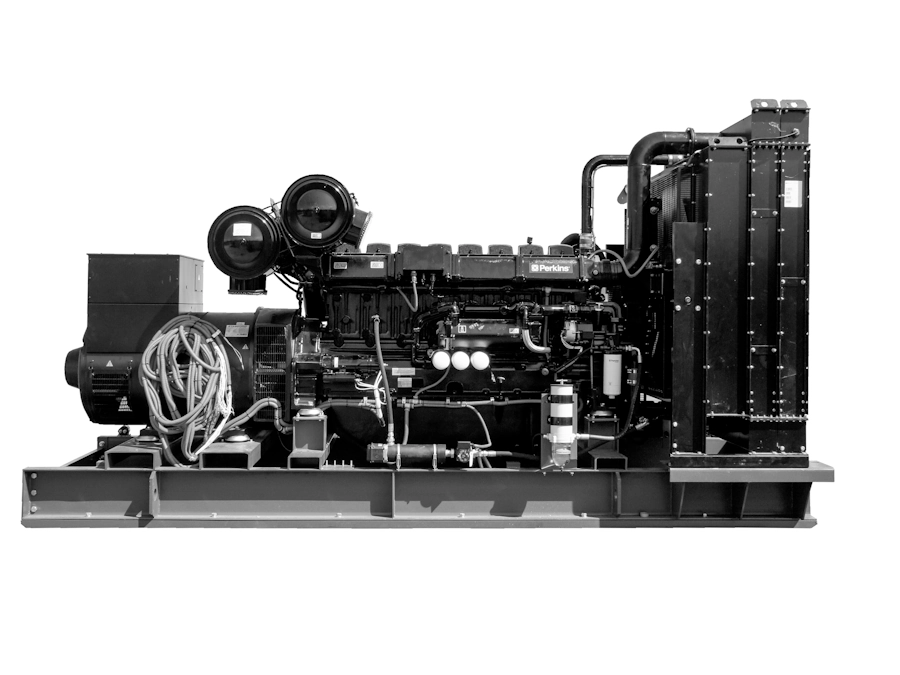

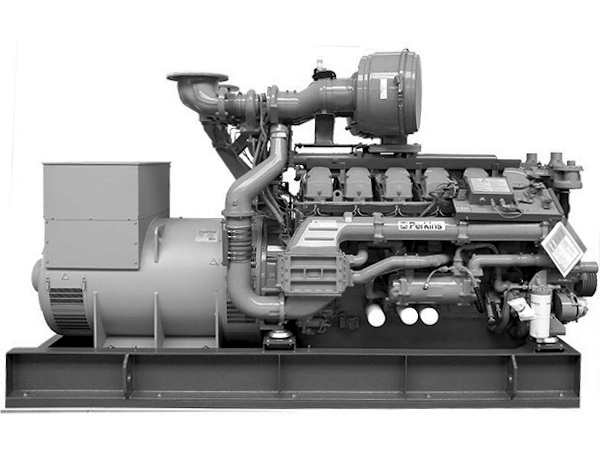

Дизельный генератор ADP-2000 Perkins (2000 кВт)

Двигатель
Perkins
Напряжение: 400 В
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации

Дизельные генераторы (электростанции) производства ПСМ серии ADP-2000 мощностью 2000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADP-2000 применяются для работы в режиме мощности DCC в качестве источников электроснабжения ЦОД.

К электростанции ADP-2000 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADP «Perkins»
от 10 до 1800 кВт
Выпускаются на базе английских двигателей Perkins
  • Справляются с топливом низкого качества благодаря особенностям впрыска
  • Требуют техобслуживания через удлиненный 500-часовой интервал
  • Позволяют за 5 лет сэкономить на эксплуатационных расходах полную стоимость двигателя
Почему ПСМ работает с Perkins

Все дизельные электростанции Perkins

Основные характеристики
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 399
- при 100% нагрузки 530
Двигатель
Модель двигателя Perkins 4016-61TRG3
Частота вращения вала двигателя, об/мин 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 160
Ход поршня, мм 190
Рабочий объем, л 61.12
Степень сжатия 13.6:1
Генератор
Модель генератора Leroy Somer
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 3600
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) D510C
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 399
- при 100% нагрузки 530
Время автономной работы при 75% мощности, ч. 2.5
Время автономной работы при 100% мощности, ч. 1.9
Масляная система
Объем системы смазки, л 237.2
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 6100×2200×3400
Вес, кг 15000
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 270
Система электрооборудования
Зарядный генератор 40 А
Пусковое устройство Стартер 16.4 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Контейнер «Север-М» Контейнер «Север-М»

Изготавливается на базе морских контейнеров

  • Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 28700 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 12192×2438×2895 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADP-2000
Серия ADP «Perkins»
ADM-2000
Серия ADM «MTU»
ADMi-2000
Серия ADMi «Mitsubishi»
Энергокомплекс<br/>ADMi-2000
(2 × ADMi-1000)
Серия ADMi «Mitsubishi»
Энергокомплекс<br/>ADDo-2000
(4 × ADDo-500 (DP180LB))
Серия ADDo «Doosan»
Энергокомплекс<br/>ADV-2000
(4 × ADV-500)
Серия ADV «Volvo Penta»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 2000 кВт / 2500 кВА 2072 кВт / 2590 кВА 2000 кВт / 2500 кВА 2040 кВт / 2550 кВА 2000 кВт / 2500 кВА 2000 кВт / 2500 кВА
Резервная мощность кВт / кВА 2279 кВт / 2849 кВА 2200 кВт / 2750 кВА 2244 кВт / 2805 кВА 2200 кВт / 2750 кВА 2200 кВт / 2750 кВА
Частота тока, Гц 50 50 50 50 50 50
Напряжение, В 400 400 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 399 388 380 2 × 198 4 × 103.2 4 × 92.6
- при 100% нагрузки 530 4 × 135.9 4 × 126.1
Двигатель
Модель двигателя Perkins 4016-61TRG3 MTU 20V4000G14F Mitsubishi S16R2-PTAW2-E 2 × Mitsubishi S12R-PTA 4 × Doosan DP180LB 4 × Volvo Penta TWD1643GE
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500 1500 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 160 170 170 170 128 144
Ход поршня, мм 190 210 220 180 142 165
Рабочий объем, л 61.12 95.4 79.9 49.03 18.2 16.12
Степень сжатия 13.6:1 16.4:1 14:1 14:1 15:1 16.5:1
Система аварийного останова двигателя электромагнитный клапан
Электрический подогреватель охлаждающей жидкости нет есть есть есть нет нет
Генератор
Базовая модель генератора Leroy Somer Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
Mecc Alte ECO46-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
2 × Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
4 × Marelli Motori MJB 355 MA4 4 × Marelli Motori MJB 355 MA4
Напряжение, В 400 400 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 3600 3738 3608 2 × 1836 4 × 900 4 × 900
Класс изоляции H H H H H H
Степень защиты IP23 IP23 IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) D510C D510C DER-1/A DER-1/A M31FA600A M31FA600A
Система охлаждения
Объем системы охлаждения, л 270 255
без заправочного объёма радиатора
157
без заправочного объёма радиатора
2 × 335
без заправочного объёма радиатора
4 × 91 4 × 95
с учетом заправочного объёма радиатора
Охладитель наддувочного воздуха да да да да да да
Расширительный бачок нет нет нет нет нет есть
Крыльчатка вентилятора толкающего типа есть есть есть есть есть есть
Фильтр охлаждающей жидкости нет нет нет нет нет есть
Радиатор жидкостный есть есть есть есть есть есть
Ручной насос закачки охлаждающей жидкости нет есть есть есть нет нет
Система воздухозабора
Подогреватель воздуха впускного коллектора нет нет нет нет нет есть
Система электрооборудования
Зарядный генератор 40 А 35 А 45 А 80 А
Пусковое устройство Стартер 16.4 кВт Стартер 2 x 7.5 кВт Стартер 2 x 7.5 кВт Стартер 7 кВт Стартер 7 кВт
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть есть
Зарядное устройство АКБ нет есть есть есть нет нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
2 × 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
4 × 1000 4 × 1000
Расход топлива, л/ч
- при 75% нагрузки 399 388 380 2 × 198 4 × 103.2 4 × 92.6
- при 100% нагрузки 530 4 × 135.9 4 × 126.1
Время автономной работы при 75% мощности, ч. 2.5 2.6 2.6 5.1 9.7 10.8
Время автономной работы при 100% мощности, ч. 1.9 7.4 7.9
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 237.2 390 290 2 × 180 4 × 34 4 × 48
Расход масла при 100% нагрузки, л/ч 0.1
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 6100×2200×3400 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
6200×2200×2800 2 × 4370×2000×2120 4 × 3700×1400×2050 4 × 4050×1400×2210
Вес, кг 15000 17000 14700 21000 14880 20600

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
