Дизельный генератор ADBa-520 Baudouin (520 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 520 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-520 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-520 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 520 кВт / 650 кВА |
Резервная мощность | 672 кВт / 715 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 102.3 |
- при 100% нагрузки | 139.1 |

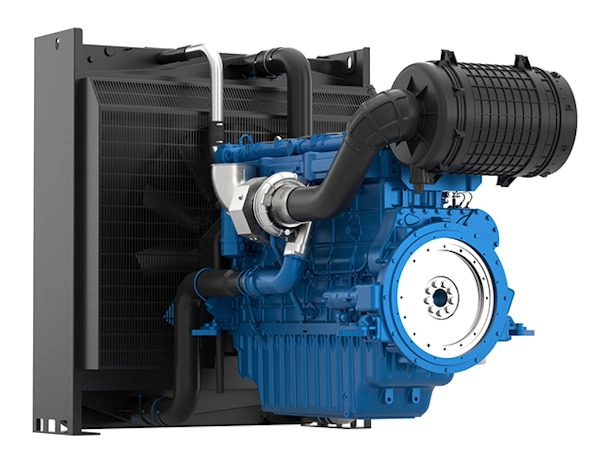

Модель двигателя | Baudouin 6M33G715/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 150 |
Ход поршня, мм | 185 |
Рабочий объем, л | 19.6 |
Степень сжатия | 15:1 |
Объем системы смазки, л | 64 |
Воздушный фильтр | фильтроэлемент |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 94 |
Тип охлаждающей жидкости | Антифриз |
Зарядный генератор | 55 А |
Пусковое устройство | электростартер 8.5 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м

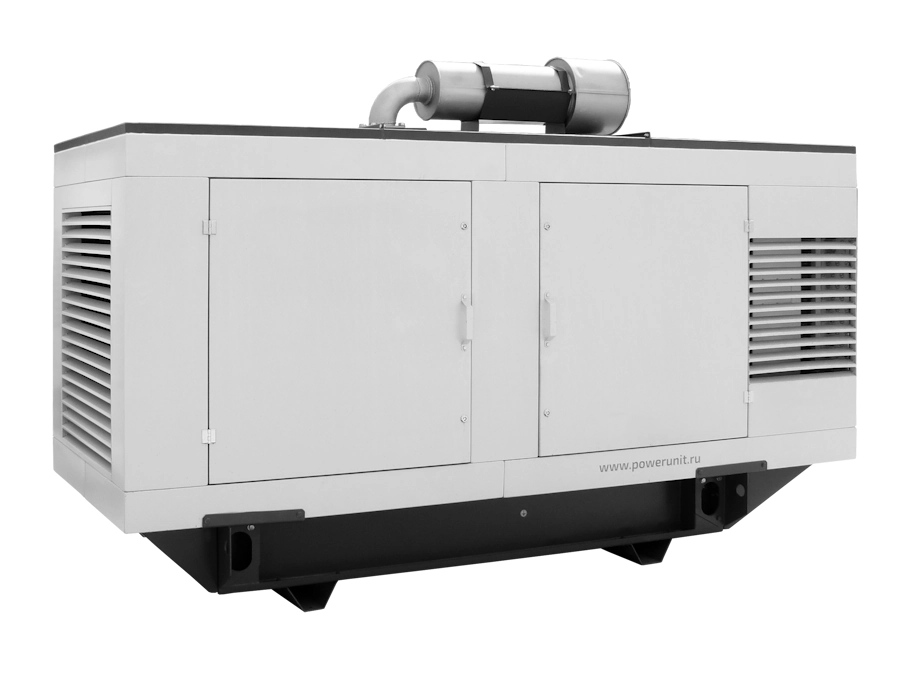

Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора

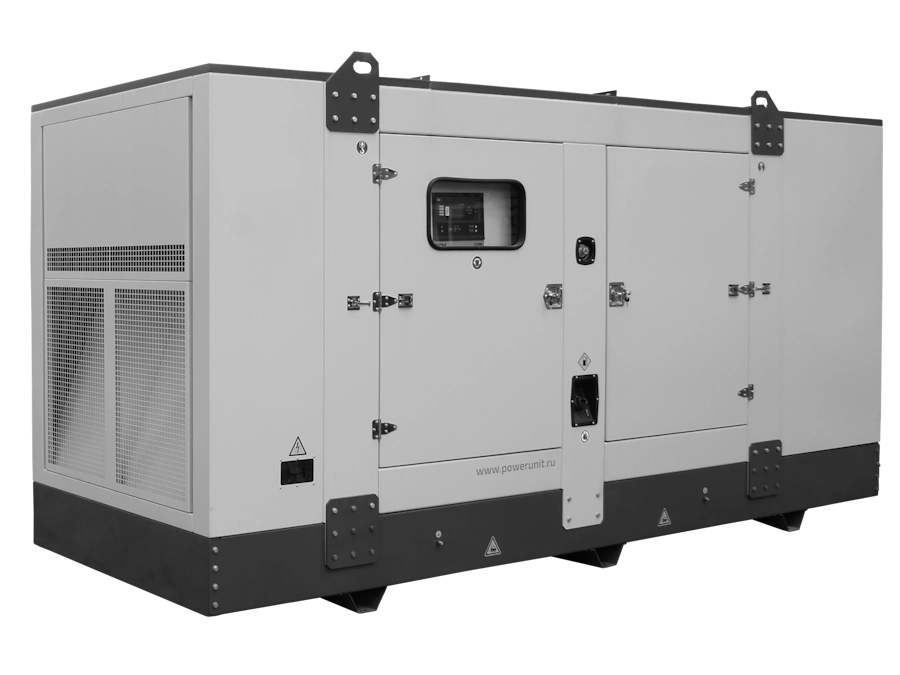

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха

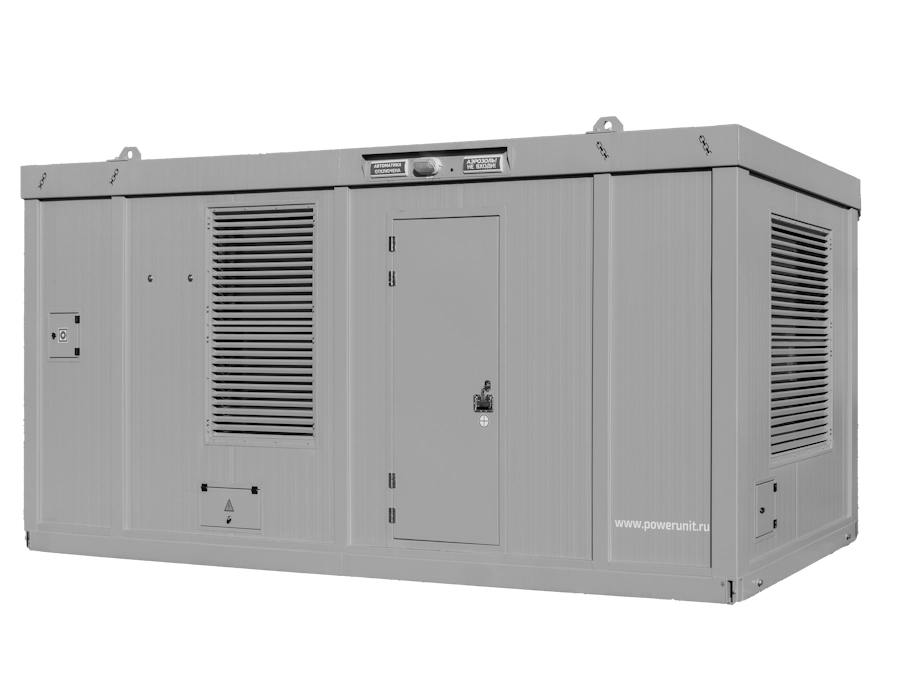

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

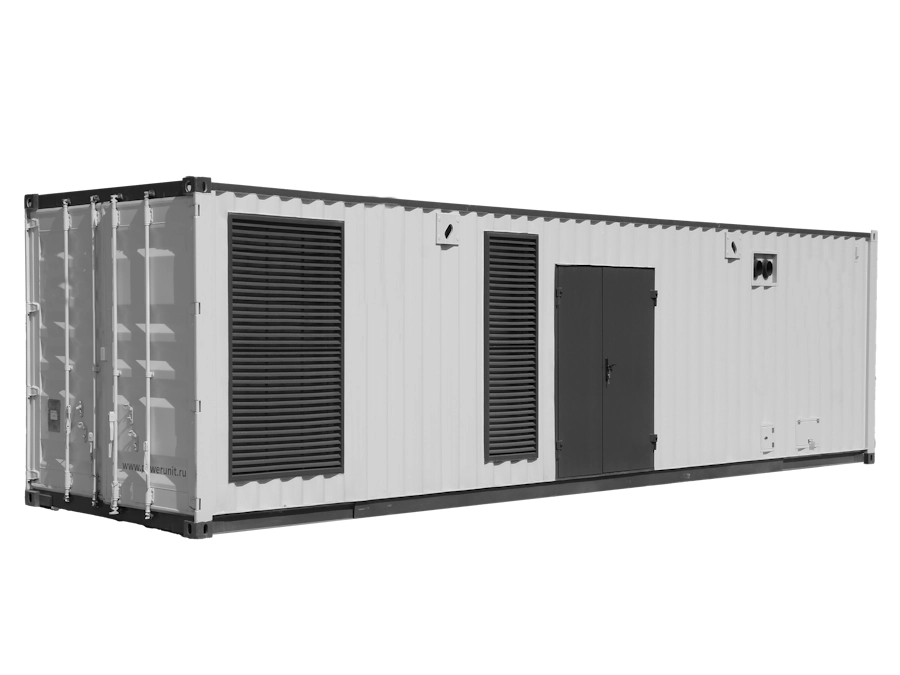

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

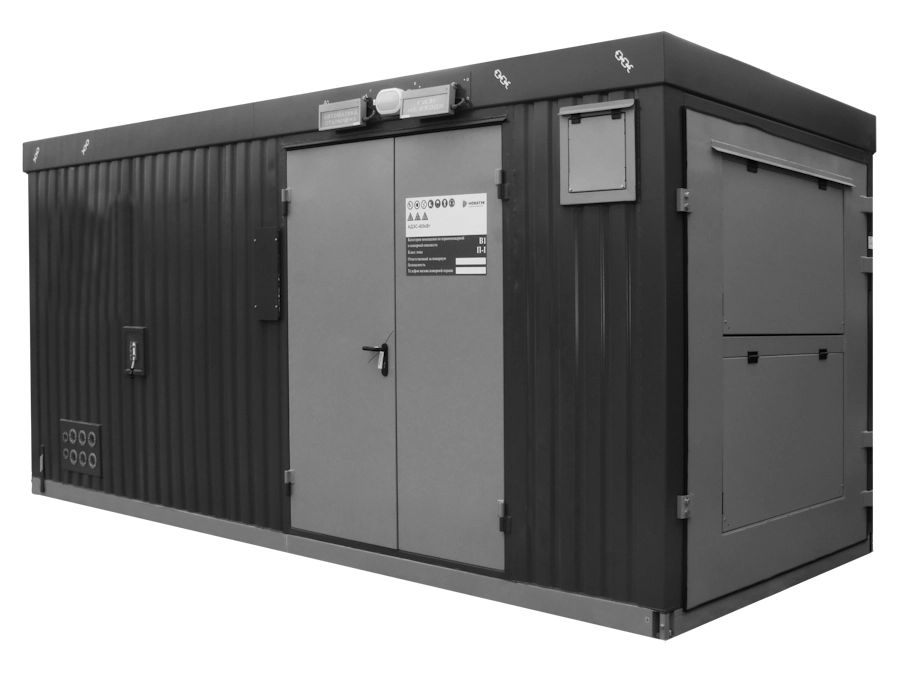

Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADBa «Baudouin»
|
Серия ADV «Volvo Penta»
|
Серия ADP «Perkins»
|
Серия ADS «Scania»
|
Серия ADS «Scania»
|
|
Основные характеристики | |||||
Основная мощность | 520 кВт / 650 кВА | 520 кВт / 650 кВА | 520 кВт / 650 кВА | 520 кВт / 650 кВА | 512 кВт / 640 кВА |
Резервная мощность | 672 кВт / 715 кВА | 572 кВт / 715 кВА | 572 кВт / 715 кВА | 572 кВт / 715 кВА | 563.2 кВт / 704 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 40 000 | ||
Расход топлива, л/ч | |||||
- при 75% нагрузки | 102.3 | 92.5 | 94.6 | 93.6 | 93.6 |
- при 100% нагрузки | 139.1 | 123.7 | 126.1 | 125.6 | 125.6 |
Двигатель | |||||
Модель двигателя | Baudouin 6M33G715/5 | Volvo Penta TWD1644GE | Perkins 2806A-E18TAG2 | Scania DC16 078A (0242) | Scania DC16 093A (0254) |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 150 | 144 | 145 | 130 | 130 |
Ход поршня, мм | 185 | 165 | 183 | 154 | 154 |
Рабочий объем, л | 19.6 | 16.12 | 18.1 | 16.4 | 16.4 |
Степень сжатия | 15:1 | 16.8:1 | 14.5:1 | 16.7:1 | 15.7:1 |
Система аварийного останова двигателя | электромагнитный клапан | ||||
Генератор | |||||
Базовая модель генератора | EvoTec TCU368E | Marelli Motori MJB 355 MA4 | Leroy Somer TAL 047 F | Mecc Alte ECO40-3L/4 C | Mecc Alte ECO40-3L/4 C |
Напряжение, В | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 938 | 938 | 900 | 938 | 924 |
Класс изоляции | H | H | H | H | H |
Степень защиты | IP22 | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | ETC-2 | M31FA600A | DER-1/A | DER-1/A | |
Система охлаждения | |||||
Система охлаждения | жидкостная | жидкостная | |||
Объем системы охлаждения, л | 94 |
95
с учетом заправочного объёма радиатора
|
61 | 68 | 68 |
Тип охлаждающей жидкости | Антифриз | ||||
Охладитель наддувочного воздуха | да | да | да | да | да |
Датчик уровня охлаждающей жидкости | нет | нет | есть | нет | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть |
Расширительный бачок | нет | есть | нет | нет | нет |
Фильтр охлаждающей жидкости | нет | есть | нет | нет | нет |
Система воздухозабора | |||||
Воздушный фильтр | фильтроэлемент | ||||
Подогреватель воздуха впускного коллектора | нет | есть | нет | нет | нет |
Система электрооборудования | |||||
Зарядный генератор | 55 А | 80 А | 70 А | 100 А | 100 А |
Пусковое устройство | электростартер 8.5 кВт | Стартер 7 кВт | Стартер 9 кВт | Стартер 7 кВт | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть |
Система газовыхлопа | |||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000 | 1000 | 1000 | 1000 |
Расход топлива, л/ч | |||||
- при 75% нагрузки | 102.3 | 92.5 | 94.6 | 93.6 | 93.6 |
- при 100% нагрузки | 139.1 | 123.7 | 126.1 | 125.6 | 125.6 |
Время автономной работы при 75% мощности, ч. | 9.8 | 10.8 | 10.6 | 10.7 | 10.7 |
Время автономной работы при 100% мощности, ч. | 7.2 | 8.1 | 7.9 | 8 | 8 |
Топливные фильтры | |||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | с влагоотделителем 5 микрон | с влагоотделителем 5 микрон | |
- тонкой очистки | да | 2 топливных фильтра 3 микрона | 2 топливных фильтра 3 микрона | ||
Система топливоподачи | Прямой впрыск | прямой впрыск, топливная система аккумуляторного типа Scania XPI (Common Rail) с электронным управлением | прямой впрыск, топливная система аккумуляторного типа Scania XPI (Common Rail) с электронным управлением | ||
Масляная система | |||||
Объем системы смазки, л | 64 | 48 | 62 | 48 | 48 |
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||
Габариты открытого исполнения | |||||
Габаритные размеры (Д×Ш×В), мм | 3830×1400×2293 | 3900×1500×2200 | 3400×1400×2200 | 3400×1400×2200 | |
Вес, кг | 4520 | 4350 | 4300 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
