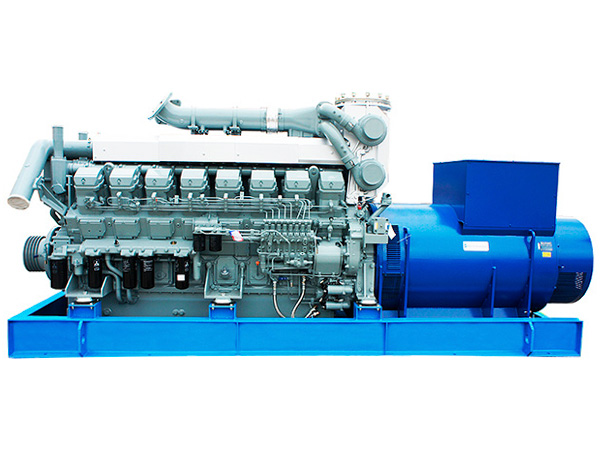

Дизельный генератор ADMi-2000 Mitsubishi (2000 кВт)

Двигатель
Mitsubishi
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
2000 кВт / 2500 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
2200 кВт / 2750 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации

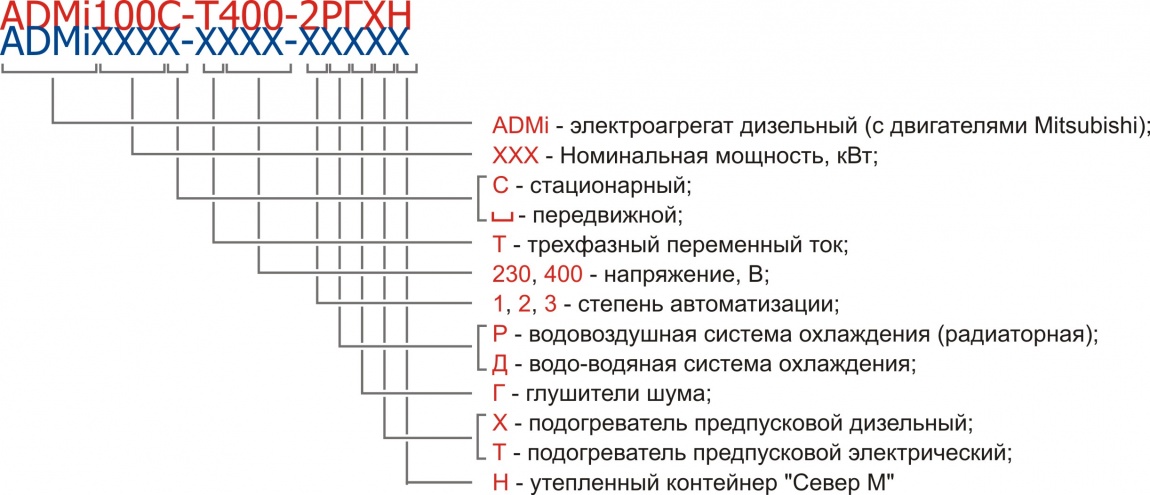

Дизельные генераторы (электростанции) производства ПСМ серии ADMi-2000 мощностью 2000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADMi-2000 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADMi-2000 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADMi «Mitsubishi»
от 630 до 4000 кВт
Выпускаются на базе японских двигателей Mitsubishi
  • Созданы для работы в режиме Continuous - 24 часа в сутки при полной нагрузке
  • Гарантируют мягкую работу с низким уровнем шума и вибраций
  • Не требуют лицензированных сервисных специалистов для обслуживания
Почему ПСМ работает с Mitsubishi

Все дизельные электростанции Mitsubishi

Основные характеристики
Основная мощность 2000 кВт / 2500 кВА
Резервная мощность 2200 кВт / 2750 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 380
Двигатель
Модель двигателя Mitsubishi S16R2-PTAW2-E
Частота вращения вала двигателя, об/мин 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170
Ход поршня, мм 220
Рабочий объем, л 79.9
Степень сжатия 14:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Mecc Alte ECO46-2L/4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 3608
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) DER-1/A
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 380
Время автономной работы при 75% мощности, ч. 2.6
Масляная система
Объем системы смазки, л 290
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 6200×2200×2800
Вес, кг 14700
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Ручной насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 157
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор 35 А
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADMi-2000
Серия ADMi «Mitsubishi»
ADM-2000
Серия ADM «MTU»
Энергокомплекс<br/>ADMi-2000
(2 × ADMi-1000)
Серия ADMi «Mitsubishi»
Энергокомплекс<br/>ADDo-2000
(4 × ADDo-500 (DP180LB))
Серия ADDo «Doosan»
Энергокомплекс<br/>ADV-2000
(4 × ADV-500)
Серия ADV «Volvo Penta»
ADP-2000
Серия ADP «Perkins»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 2000 кВт / 2500 кВА 2072 кВт / 2590 кВА 2040 кВт / 2550 кВА 2000 кВт / 2500 кВА 2000 кВт / 2500 кВА 2000 кВт / 2500 кВА
Резервная мощность 2200 кВт / 2750 кВА 2279 кВт / 2849 кВА 2244 кВт / 2805 кВА 2200 кВт / 2750 кВА 2200 кВт / 2750 кВА кВт / кВА
Частота тока, Гц 50 50 50 50 50 50
Напряжение, В 400 400 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 380 388 2 × 198 4 × 103.2 4 × 92.6 399
- при 100% нагрузки 4 × 135.9 4 × 126.1 530
Двигатель
Модель двигателя Mitsubishi S16R2-PTAW2-E MTU 20V4000G14F 2 × Mitsubishi S12R-PTA 4 × Doosan DP180LB 4 × Volvo Penta TWD1644GE Perkins 4016-61TRG3
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500 1500 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170 170 170 128 144 160
Ход поршня, мм 220 210 180 142 165 190
Рабочий объем, л 79.9 95.4 49.03 18.2 16.12 61.12
Степень сжатия 14:1 16.4:1 14:1 15:1 16.8:1 13.6:1
Система аварийного останова двигателя электромагнитный клапан
Электрический подогреватель охлаждающей жидкости есть есть есть нет нет нет
Генератор
Базовая модель генератора Mecc Alte ECO46-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
2 × Mecc Alte ECO43-2L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
4 × Marelli Motori MJB 355 MA4 4 × Marelli Motori MJB 355 MA4 Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
Напряжение, В 400 400 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 3608 3738 2 × 1836 4 × 900 4 × 900 3600
Класс изоляции H H H H H H
Степень защиты IP23 IP23 IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) DER-1/A D510C DER-1/A M31FA600A M31FA600A D510C
Система охлаждения
Объем системы охлаждения, л 157
без заправочного объёма радиатора
255
без заправочного объёма радиатора
2 × 335
без заправочного объёма радиатора
4 × 91 4 × 95
с учетом заправочного объёма радиатора
270
Охладитель наддувочного воздуха да да да да да да
Расширительный бачок нет нет нет нет есть нет
Крыльчатка вентилятора толкающего типа есть есть есть есть есть есть
Фильтр охлаждающей жидкости нет нет нет нет есть нет
Радиатор жидкостный есть есть есть есть есть есть
Ручной насос закачки охлаждающей жидкости есть есть есть нет нет нет
Система воздухозабора
Подогреватель воздуха впускного коллектора нет нет нет нет есть нет
Система электрооборудования
Зарядный генератор 35 А 45 А 80 А 40 А
Пусковое устройство Стартер 2 x 7.5 кВт Стартер 2 x 7.5 кВт Стартер 7 кВт Стартер 7 кВт Стартер 16.4 кВт
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть есть
Зарядное устройство АКБ есть есть есть нет нет нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
2 × 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
4 × 1000 4 × 1000 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 380 388 2 × 198 4 × 103.2 4 × 92.6 399
- при 100% нагрузки 4 × 135.9 4 × 126.1 530
Время автономной работы при 75% мощности, ч. 2.6 2.6 5.1 9.7 10.8 2.5
Время автономной работы при 100% мощности, ч. 7.4 7.9 1.9
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 290 390 2 × 180 4 × 34 4 × 48 237.2
Расход масла при 100% нагрузки, л/ч 0.1
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 6200×2200×2800 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
2 × 4370×2000×2120 4 × 3700×1400×2050 4 × 4050×1400×2210 6100×2200×3400
Вес, кг 14700 17000 21000 14880 20600 15000

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Соответствуют техническим регламентам таможенного союза: Декларация о соответствии техническому регламенту таможенного союза и стандартам ISO 9001:2015

Условное обозначение

Условные обозначения

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
Главные события от первого лица
Андрей Медведев
#ЭКОНОМИКА ФОНДОВЫЙ РЫНОК В начале февраля, ещё до начала всего, я купил акции нескольких компаний, с которыми пересекается бизнес ПСМ. Думал, попробую инвестирование как инструмент и, можно сказать, «игру». Вообще-то после университета у меня был шанс пойти в инвестиционную компанию, а не в промышленность. После 24 февраля я решил, что в идеале какая-то бумага выйдет в 0, и я её сразу же продаю. Был один момент, когда Интер РАО было близко к этому, но я решил ещё чуть-чуть ???? А сейчас до нуля, как до Луны ???? Думаю, скоро о фондовом рынке в принципе можно будет забыть.
Андрей Медведев 26.09.2022 11:45:09
#МЕЖДУНАРОДНАЯПАНОРАМА ИМПОРТ ИЗ ЕВРОПЫ У многих сейчас есть ошибочное заблуждение, что импорт любых товаров из Европы запрещен. Но это не так. Запрещена поставка товаров, которые есть в санкционных списках - это в основном 5ый пакет санкций. Также есть 2ой пакет, где были товары «dual-use» и в соответствии с этим отправитель просит заполнить сертификат конечного пользования, где получатель показывает, что товар не применяется по двойному назначению. В других пакетах тоже есть отдельные группы, но они не такие массовые. Ну и, само собой, есть санкционные компании и бенефициары (причем степень санкционности разная). Мы стараемся максимально соблюдать правовое поле всех международных стран и союзов и действовать изучая региональное законодательство и свой внутренний комплаенс, который нам помогли разработать очень профессиональные люди.
Андрей Медведев 26.09.2022 08:50:10
#ЖИЗНЬ Родная школа #33 попросила дать интервью. https://www.yarnews.net/news/show/yaroslavl-region/64789/andrej_medvedev_spasibo_shkole_za_to_chto_menya_nauchili_uchitsya.htm
Андрей Медведев 26.09.2022 07:22:51
#БИЗНЕС СКОРОСТЬ ИЗМЕНЕНИЯ Открыл сейчас в дороге YouTube, выбирая ролик что посмотреть. Поймал себя на мысли, что когда я увидел дату публикации 2 дня назад, я сразу подумал, что уже устарело и неактуально. Соответственно, и в бизнесе модели, планы и логики, которые были в начале недели, уже, возможно, тоже в прошлой жизни. У нас сейчас на подписании несколько крупных контрактов по выигранным тендерам. Думаю, на следующей неделе точно надо проверить их на актуальность. Хотя есть риск, что ещё не успели обновить статус.
Андрей Медведев 25.09.2022 11:54:17
#ПРОМЫШЛЕННОСТЬ С ДНЁМ МАШИНОСТРОИТЕЛЯ! ???????? Всех причастных с праздником. Думаю, нам всем будет непросто со всех сторон в ближайшее года, но мы прорвёмся. ???? ????????
Андрей Медведев 25.09.2022 08:55:56
#НЕДЕЛЯПРЕДПРИНИМАТЕЛЯ Эта неделя была другой. Главное: 1. Мобилизация заняла до 70 % времени дней, следующих после объявления. 2. Открыли счета в Евро ещё в 2-х банках, но после последних событий неизвестны перспективы дальнейших санкций по SWIFT и новым банкам. 3. Прорабатываем даже расчёты в сербских динарах ???????? (мы даже поспорили с финдиром насчёт курса). 4. Договорились с партнёрами о том, что если мы поставляем оборудования этим годом в рамках договора подряда, мы закрываем этот объем поставки (12 МВт дизель-генераторов). Для нас важно с точки зрения выполнения плана 2022 (очень хочу выйти на 3 млрд. годового оборота в этом году). 5. С начала событий у нас остался один проблемный проект - газопоршневой энергоцентр в Самарской области. Делаем всё возможное, чтобы разрешить ситуацию. Нашли несколько вариантов решения ситуации. 6. С точки зрения развития бизнеса Смарт Трейд сейчас ведём переговоры о существенном расширении международной сети как с точки зрения импорта, так и экспорта (после последних событий много знакомых оказалось в разных странах). 7. На этой неделе прошло заседание ФАС по одному очень крупному контракту. Даже они с первого раза не смогли разобраться в ситуации. Назначили повторное разбирательство ещё через неделю. При любых обстоятельствах надо продолжать бороться и работать лучше, чем раньше.
Андрей Медведев 25.09.2022 05:21:20
#ПСМ ПРОЕКТЫ Shell вышел из СП с Газпромнефтью «Салым Петролеум Девелопмент», но пусконаладка наших дизель-генераторов на Салымское месторождении в ХМАО. продолжается. КАКОВА КРАСОТА ????
Андрей Медведев 24.09.2022 03:29:42
#МЕЖДУНАРОДНАЯПАНОРАМА КИТАЙ ???????? Сегодня многие обсуждают в Телеграмм-каналах. Но на мой взгляд - это не может быть правдой ни на 1 %. В первом комментарии обратная связь от наших китайских поставщиков.
Андрей Медведев 24.09.2022 01:41:05
#ЖИЗНЬ РОДИТЕЛЬСКОЕ СОБРАНИЕ Вчера впервые у нас состоялось встреча оффлайн (Каролина учится уже во втором классе). Что бы полезно для меня, а не для ребёнка (для неё много полезного): 1. Как писателя Телеграм-канала неплохо объяснили на пальцах некоторые правила пунктуации ????. 2. Я осознал чему надо поучиться в поведении у учителя начальных классов (фишки и приёмы), чтобы иметь, по сути, безграничную власть над взрослыми, умными и успешными людьми. ???????? 3. Больше всего мне понравился совет про Каро: «Учите ребёнка здоровому пофигизму. Нервы важны с детства». ???? Короче, полезней всяких тренингов.
Андрей Медведев 23.09.2022 08:18:16
#ЖИЗНЬ ПЛАНИРОВАНИЕ В пятницу с департаментом продаж мы обсуждали план развития до 2025 года. Вероятно, смысл планирования сейчас равен почти 0. Я всё равно думаю лучше иметь план и его корректировать, чем вообще его не иметь. Но теперь уже и я в этом сомневаюсь. ????‍♂️
Андрей Медведев 23.09.2022 04:42:12
