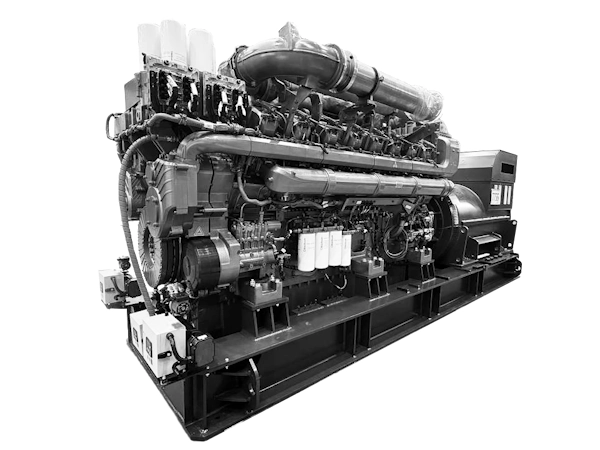

Дизельный генератор ADBa-2600 Baudouin (2600 кВт)
еще станций
Baudouin
Дизельные генераторы (электростанции) производства ПСМ серии ADBa мощностью 2600 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADBa-2600 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADBa-2600 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Гарантируют мягкую работу с низким уровнем шума и вибраций
- Неприхотливый к качеству Российского дизельного топлива
Основная мощность | 2600 кВт / 3250 кВА |
Резервная мощность | 3000 кВт / 3750 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 500 |
- при 100% нагрузки | 669 |

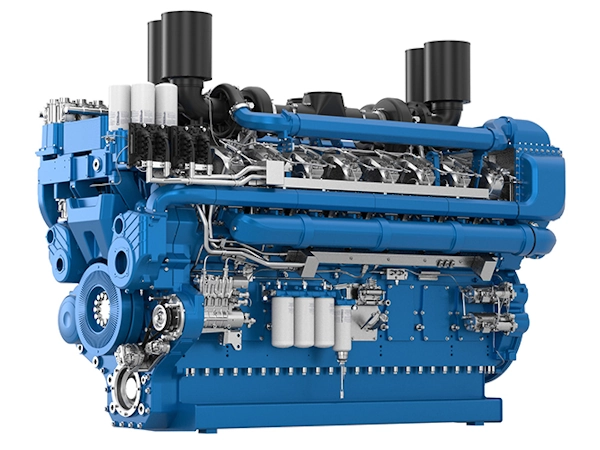

Модель двигателя | Baudouin 16M55G3750/5 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 |
Ход поршня, мм | 215 |
Рабочий объем, л | 87.5 |
Степень сжатия | 16.5:1 |
Электрический подогреватель охлаждающей жидкости |
Объем системы смазки, л | 582 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
350.5
без заправочного объёма радиатора
|
Зарядный генератор | 55 А |
Пусковое устройство | Стартер |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей | |
Зарядное устройство АКБ |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Предпусковой жидкостный подогреватель | |
Масляная система, обеспечивающая 150 часов непрерывной работы | |
Низкошумный глушитель 35Дб (45Дб) |
Система учета расхода топлива | |
Ручной/электрический насос откачки/закачки жидкостей | |
Топливный фильтр-влагоотделитель | |
Внешний топливный бак | |
Система автоматической дозаправки топливом из дополнительного бака в основной | |
Система автоматической дозаправки топливом из внешнего источника |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADBa «Baudouin»
|
Серия ADYu «Yuchai»
|
Серия ADC «Cummins»
|
|
Основные характеристики | |||
Основная мощность | 2600 кВт / 3250 кВА | 2700 кВт / 3125 кВА | 2680 кВт / 3350 кВА |
Резервная мощность | 3000 кВт / 3750 кВА | 3000 кВт / 3750 кВА | 3000 кВт / 3750 кВА |
Частота тока, Гц | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 |
Расход топлива, л/ч | |||
- при 75% нагрузки | 500 | 505 | 483 |
- при 100% нагрузки | 669 | 710 | 645 |
Двигатель | |||
Модель двигателя | Baudouin 16M55G3750/5 | Yuchai YC16VC4500-D30 | Cummins QSK95-G4 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 |
Тип |
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 180 | 200 | 190 |
Ход поршня, мм | 215 | 210 | 210 |
Рабочий объем, л | 87.5 | 105.56 | 95.3 |
Степень сжатия | 16.5:1 | 13.5:1 | 15.5:1 |
Электрический подогреватель охлаждающей жидкости | есть | есть | есть |
Генератор | |||
Базовая модель генератора | EvoTec TCU568B | Leroy Somer LSA 54.2 M10 | Leroy Somer LSA 54.2 M10 |
Напряжение, В | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 4696 | 4871 | 4516 |
Класс изоляции | H | H | H |
Степень защиты | IP21 | IP23 | IP23 |
Регулятор напряжения (AVR) | ETC-2 | D550 | D550 |
Система охлаждения | |||
Объем системы охлаждения, л |
350.5
без заправочного объёма радиатора
|
||
Охладитель наддувочного воздуха | да | да | да |
Радиатор жидкостный (драйкулер) | нет | есть | нет |
Тип охлаждающей жидкости | нет | Антифриз | нет |
Крыльчатка вентилятора толкающего типа | есть | нет | есть |
Радиатор жидкостный | есть | нет | есть |
Система воздухозабора | |||
Воздушный фильтр | фильтроэлемент | ||
Система электрооборудования | |||
Зарядный генератор | 55 А | да | 140 А |
Пусковое устройство | Стартер | электростартер | |
Напряжение в системе электрооборудования | 24 В | 24В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть |
Зарядное устройство АКБ | есть | есть | есть |
Система газовыхлопа | |||
Тип глушителя | Промышленный | Промышленный | Промышленный |
Топливная система | |||
Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
Расход топлива, л/ч | |||
- при 75% нагрузки | 500 | 505 | 483 |
- при 100% нагрузки | 669 | 710 | 645 |
Время автономной работы при 75% мощности, ч. | 2 | 2 | 2.1 |
Время автономной работы при 100% мощности, ч. | 1.5 | 1.4 | 1.6 |
Топливные фильтры | |||
- грубой очистки | да | да | в наличии |
- тонкой очистки | да | да | в наличии |
Система топливоподачи | Common Rail | Прямой впрыск | Модульная система Common Rail Cummins (MCRS) |
Масляная система | |||
Объем системы смазки, л | 582 | 460 | 647 |
Габариты открытого исполнения | |||
Габаритные размеры (Д×Ш×В), мм | 7000×2000×2700 | 7890×3028×3810 | |
Вес, кг | 21600 | 30700 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
