Газовая электростанция на попутном нефтяном газе
Попутный нефтяной газ (ПНГ) содержится в нефтяных залежах в растворённом или свободном состоянии и добывается вместе с нефтью. При подъёме нефти на поверхность и снижении давления растворённый газ отделяется от неё. ПНГ представляет собой побочный продукт нефтедобычи. Его состав зависит от месторождения и условий сепарации. После подготовки газ можно использовать как топливо для ГПУ и получать электрическую и тепловую энергию непосредственно на объекте.
ПНГ представляет собой побочный продукт нефтедобычи. Его состав зависит от месторождения и условий сепарации. После подготовки газ можно использовать как топливо для ГПУ и получать электрическую и тепловую энергию непосредственно на объекте.
Преимущества использования ПНГ
- Снижение затрат на внешнее топливо: ПНГ добывается на месторождении, поэтому его не нужно покупать и доставлять от внешнего поставщика, однако необходимо организовать сбор и подготовку газа.
- Повышение автономности: собственная генерация снижает зависимость объекта от внешнего тепло- и электроснабжения и может стать частью комплексной схемы энергоснабжения нефтяных месторождений.
- Сокращение факельного сжигания и полезное использование ПНГ.
Из чего состоит попутный нефтяной газ
ПНГ представляет собой смесь метана, этана, пропана, бутанов и более тяжёлых углеводородов. В нём также могут присутствовать азот, углекислый газ, сероводород, меркаптаны, вода, конденсат и механические примеси. Соотношение компонентов зависит от месторождения, скважины и ступени сепарации, поэтому может меняться даже на одном объекте. На газонефтяных и нефтегазоконденсатных месторождениях доля метана может быть сопоставима с природным газом, поэтому универсального диапазона нет.
| Компонент или показатель | Влияние на работу ГПУ | Полный состав и низшую теплоту сгорания |
|---|---|---|
| Метан и другие горючие компоненты | Определяют теплоту сгорания | Полный состав и низшую теплоту сгорания |
| Этан, пропан, бутаны и C5+ | Влияют на детонацию и могут выпадать в конденсат | Метановое число и точку росы |
| Азот и углекислый газ | Снижают теплоту сгорания смеси | Допустимые доли по требованиям двигателя |
| Сероводород и меркаптаны | Вызывают коррозию и влияют на масло | Концентрацию и необходимость сероочистки |
| Вода, капельная жидкость и твёрдые частицы | Вызывают отложения и нестабильное горение | Влажность, капельную жидкость и примеси |
Компонентный состав ПНГ определяют методом газовой хроматографии. Для углеводородов и неорганических газов применяют ГОСТ Р 57975.1-2017, для серосодержащих соединений — ГОСТ Р 57975.2-2017.
Доля метана сама по себе не показывает пригодность газа: важны также метановое число, теплота сгорания, давление, температура и примеси.
Важный технический нюанс: при использовании ПНГ с низким метановым числом фактическая электрическая мощность ГПУ может быть на 10–30% ниже номинальной. Это необходимо учитывать при расчете количества агрегатов.
Единого минимального процента метана для всех ГПУ нет. Подготовленное топливо должно соответствовать требованиям производителя конкретного двигателя.
Регулирование факельного сжигания ПНГ
С 1 сентября 2025 года действует Постановление Правительства РФ от 22 мая 2025 года № 710. Оно устанавливает порядок расчёта платы за выбросы, образующиеся при сжигании на факельных установках и рассеивании попутного нефтяного газа.
Предельно допустимое значение показателя сжигания и рассеивания составляет не более 5% объёма добытого ПНГ. Поэтому на практике этот показатель часто называют требованием о полезном использовании не менее 95% газа, хотя юридически Постановление № 710 регулирует именно размер экологической платы, а не устанавливает самостоятельный норматив утилизации.
При превышении 5% к ставкам платы за соответствующие выбросы применяется дополнительный коэффициент 25 (к части объема ПНГ сверх допустимого уровня). Если отсутствуют отвечающие требованиям законодательства средства измерений объёма добытого и сожжённого или рассеянного ПНГ, применяется коэффициент 120 независимо от фактической доли сжигания.
Правила предусматривают исключения и особые условия, в частности для начального периода освоения участков недр, небольших объёмов добычи ПНГ, газа с высокой долей неуглеводородных компонентов, плановых остановок газоперерабатывающих мощностей и проектов полезного использования ПНГ. Поэтому размер платы рассчитывают индивидуально с учётом объёмов газа, результатов измерений, состава выбросов и условий конкретного объекта.
Подготовка попутного газа для ГПУ
Состав ПНГ изменяется в широких пределах и часто отличается повышенной долей тяжёлых углеводородов и примесей. Они могут вызывать детонацию, коррозию, образование отложений и ускоренный износ двигателя. Поэтому состав и схему подготовки газа определяют для каждого объекта отдельно.
До выбора ГПУ исследуют пробы газа и диапазон изменения его состава, расхода, давления и температуры. Не каждый двигатель для природного газа допускает работу на ПНГ.
Требования к топливному газу
Исходный ПНГ сначала анализируют. Производитель двигателя устанавливает требования к метановому числу, теплоте сгорания, давлению, температуре, влажности и содержанию примесей. БПГ должен привести газ к этим параметрам. В двигатель поступает уже подготовленный газ, соответствующий требованиям конкретной модели.
Основные функции блока подготовки газа
Блок подготовки газа (БПГ) — система для подготовки и контроля давления попутного нефтяного газа перед его использованием в качестве топлива. В основные функции БПГ входит очистка ПНГ от твердых примесей и капельной жидкости, измерение расхода газа, а также подогрев и автоматическая стабилизация температуры и давления. Важно учитывать, что БПГ должен обеспечивать температуру газа на 15–20°C выше точки росы по воде и углеводородам, чтобы исключить выпадение конденсата непосредственно перед впрыском.
По результатам анализа в схему также могут включить осушку, компримирование, охлаждение и очистку от сернистых соединений. Универсального БПГ для любого месторождения нет: его состав определяют исходные параметры ПНГ и требования двигателя. При высоком содержании сероводорода (H2S) требуется не только фильтрация, но и химическая очистка (адсорберы), чтобы избежать коррозии цилиндропоршневой группы и окисленя масла в двигателе.
Как работает БПГ
В одном из типовых исполнений БПГ работает следующим образом:
- Газ поступает в узел двухэтапной очистки под контролем входного давления и температуры.
- Проходя через фильтр-сепаратор, ПНГ очищается от механических примесей, а также жидкой фазы (углеводородный конденсат и вода). Конденсат сбрасывается из сепараторов автоматически.
- Газ подогревается.
- Происходит редуцирование высокого давления газа до необходимого уровня и его поддержание.
- Измеряются и учитываются расход и параметры подготовленного газа.
- При аварийной ситуации происходит автоматическое закрытие входного и выходного кранов..
В таком исполнении оборудование размещают в закрытом боксе из многослойных сэндвич-панелей с негорючим утеплителем из минеральной ваты. Снаружи бокс обшивают оцинкованным профлистом. БПГ оснащают системами электроснабжения, автоматизации, отопления и вентиляции, заземления и противоаварийной защиты (ПАЗ).
После БПГ газ поступает в газовую рампу и двигатель. Общий цикл преобразования энергии топлива подробно разобран в статье «Принцип работы газопоршневой электростанции».
Сколько можно сэкономить на ПНГ
ПНГ не приходится покупать и доставлять как внешнее топливо, однако называть электроэнергию из него бесплатной некорректно. В капитальные затраты входят анализ газа, сбор и транспортировка ПНГ по площадке, БПГ, при необходимости компрессорное и сероочистное оборудование, ГПУ в исполнении для конкретного топлива, автоматика, строительство и пусконаладка.
Стоимость специального исполнения ГПУ и БПГ определяют после анализа газа. Универсальной наценки нет: она зависит от необходимости компримирования, осушки, подогрева и сероочистки, а также от требований выбранного двигателя. При эксплуатации учитывают собственные нужды газоподготовки, масло, фильтры, запасные части, лабораторный контроль и сервис.
Основной экономический эффект может дать замещение покупной электроэнергии или дизельного топлива собственной генерацией, а снижение платы за факельное сжигание дополнительно улучшает экономику проекта. Но нельзя заранее определить, что выгоднее: построить энергоцентр или продолжать платить за выбросы. Для сравнения рассчитывают годовую экономию на покупной электроэнергии и топливе, снижение экологических платежей, капитальные затраты на ГПУ и газоподготовку, а также расходы на обслуживание.
Ориентир окупаемости 1–3 года возможен при стабильном объёме ПНГ, высокой загрузке и дорогой замещаемой энергии, но не гарантирован для любого объекта. Расчёт строят по графику нагрузки, прогнозу дебита и состава газа, полезному отпуску энергии, капитальным и сервисным затратам, простоям и экологическим платежам. При расчёте также учитывают КПД газовой электростанции при разных режимах нагрузки: от него зависят расход топлива и полезный отпуск энергии.
Другие способы полезного использования ПНГ
ГПУ — не единственный вариант полезного использования ПНГ. Газ можно перерабатывать с выделением пропан-бутановой и других ценных фракций, после подготовки направлять в газопровод или использовать для получения сжатого и сжиженного газа. ПНГ также применяют для тепловой генерации или закачивают обратно в пласт. Выбор зависит от объёма и состава газа, удалённости объекта, доступной инфраструктуры и экономики каждого решения.
ПСМ разрабатывает решения для утилизации ПНГ, в которых он применяется для собственной генерации электрической и тепловой энергии.

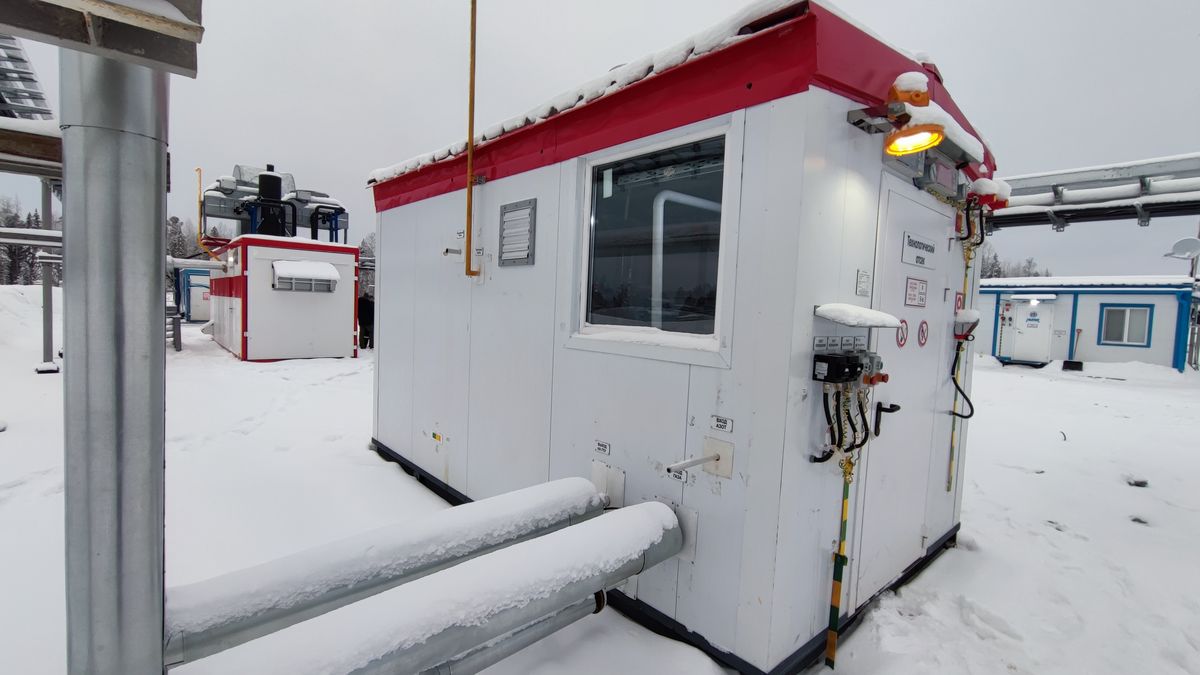

Система установлена в закрытый бокс из многослойных сэндвич-панелей с несгораемым утеплителем из минеральной ваты. Снаружи бокс обшит оцинкованным профлистом. БПГ оснащен системами электроснабжения, автоматизации, отопления и вентиляции, заземления и ПАЗ.
Типичные ошибки при выборе ГПУ для ПНГ
| Ошибка | Последствие | Правильный подход |
|---|---|---|
| Выбрать обычную ГПУ по номинальной мощности | Нет гарантии мощности и ресурса; возможны детонация, коррозия и остановы | Выбрать двигатель, допущенный производителем для фактического состава ПНГ |
| Проектировать без анализа газа | Нельзя корректно выбрать двигатель, БПГ и доступную мощность | Исследовать пробы в характерных режимах и учесть изменение состава |
| Считать БПГ универсальным фильтром | Топливо после подготовки не соответствует ограничениям двигателя | Проектировать БПГ под исходный газ и целевые параметры |
| Подбирать мощность по пиковому объёму ПНГ без графика нагрузки | Недогрузка ГПУ, часть газа по-прежнему уходит на факел | Свести газовый и энергетический балансы, предусмотреть модульность |
| Сравнивать только цену оборудования | Не учтены сервис, собственные нужды и простои | Сравнивать совокупную стоимость владения |

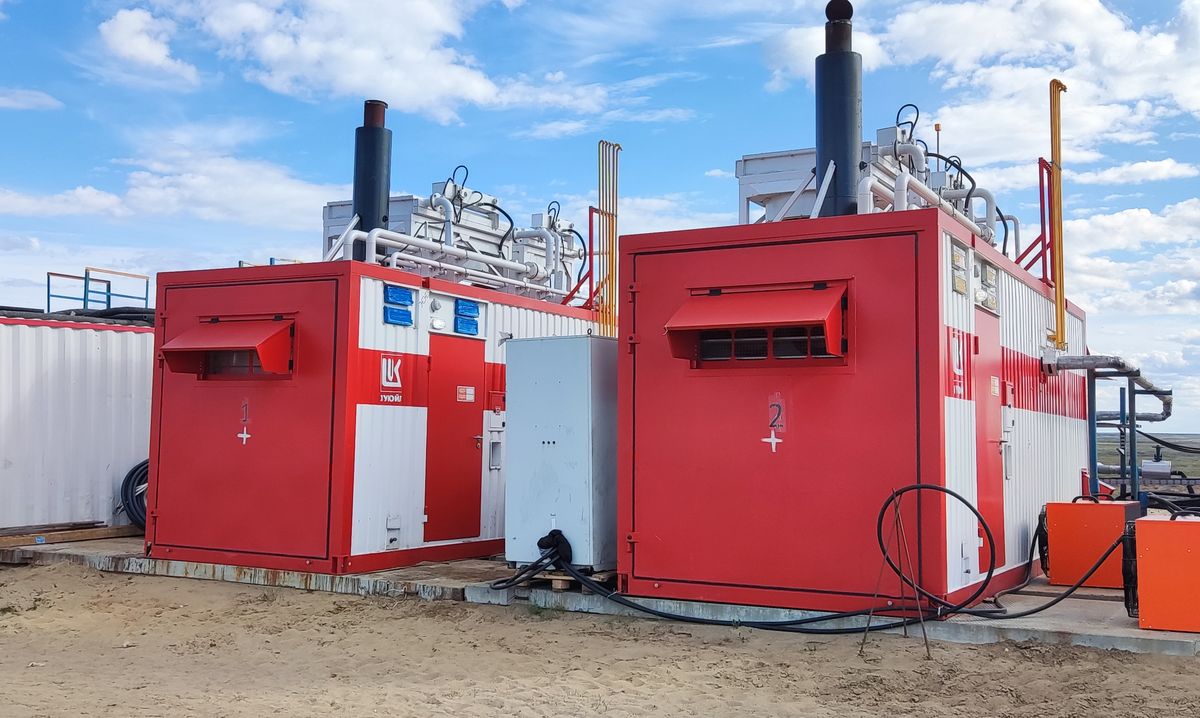

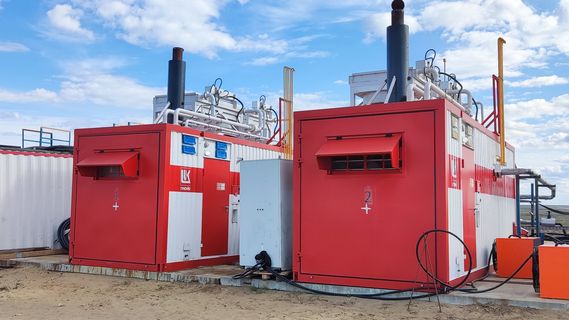

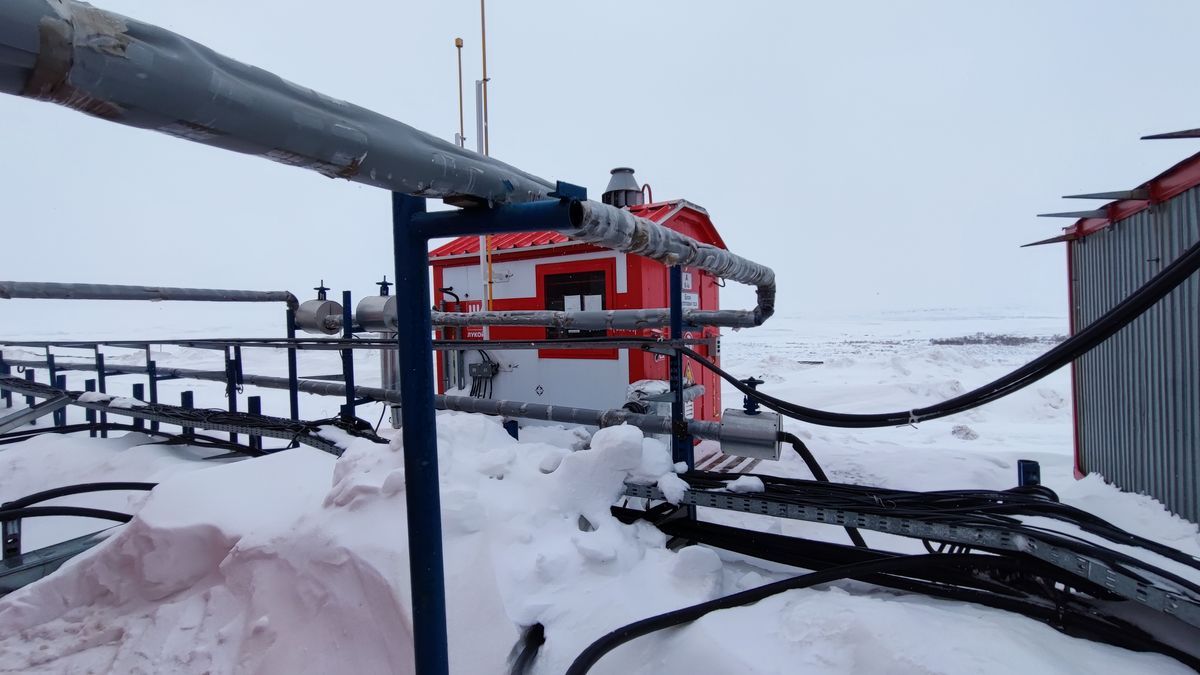

Энергоцентр на попутном нефтяном газе для обеспечения собственных нужд кустовой площадки месторождения

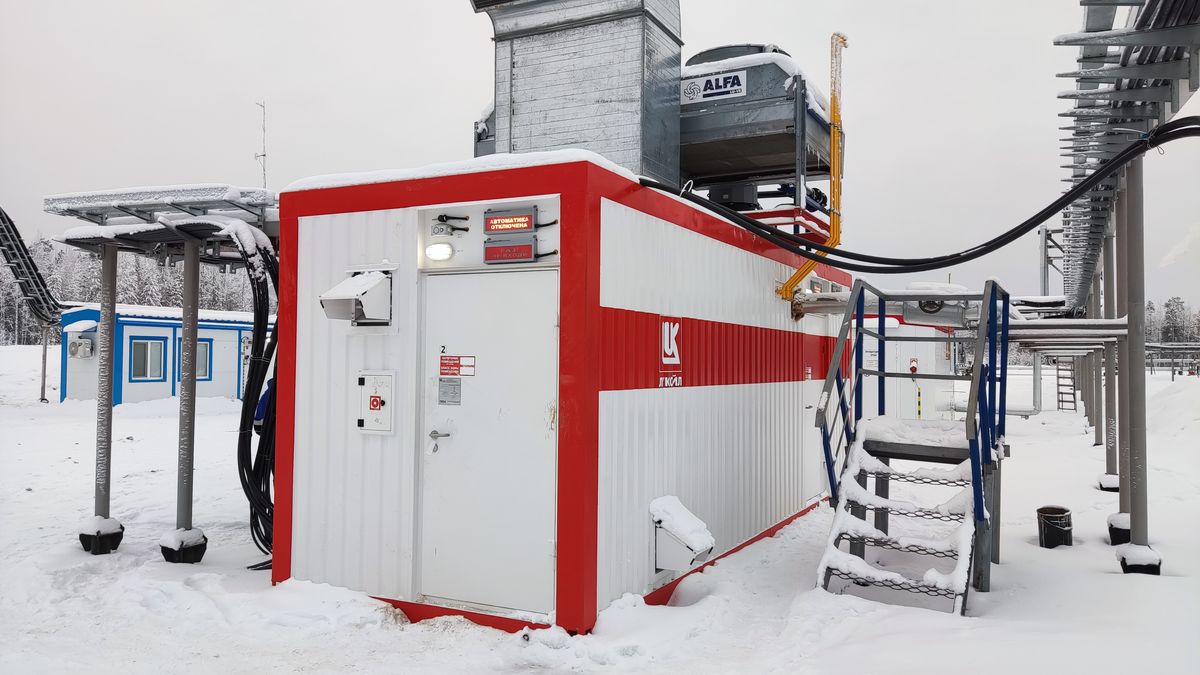

Обеспечение энергией оборудования и бытовых построек: генерация на попутном нефтяном газе
Часто задаваемые вопросы
Только если производитель подтвердил пригодность модели для полного состава газа, а БПГ обеспечивает требуемые параметры топлива. Перенастройка на объекте без согласования не заменяет подбор двигателя и газоподготовку.
Единого минимального процента метана для всех ГПУ нет. Важны полный компонентный состав, метановое число, теплота сгорания, давление, температура, влажность и содержание примесей. Сначала анализируют исходный ПНГ, затем подбирают двигатель и схему газоподготовки. На входе в двигатель топливный газ должен соответствовать требованиям производителя конкретной модели.
Сама ГПУ на ПНГ не обязательно дешевле. Двигатель в специальном исполнении и система газоподготовки могут увеличить капитальные затраты. Экономия возникает при эксплуатации: ПНГ не нужно покупать у внешнего поставщика, а выработанная энергия замещает покупную электроэнергию или дизельное топливо. Стоимость оборудования и срок окупаемости рассчитывают для конкретного объекта после анализа газа, нагрузки и состава энергокомплекса.
Фиксированной суммы нет. Если доля сожжённого и рассеянного ПНГ превышает 5% объёма добытого газа, при расчёте платы за выбросы применяют дополнительный коэффициент 25. Если отвечающих требованиям средств измерений нет, применяется коэффициент 120 (независимо от доли сжигания). Итоговая сумма зависит от объёма и состава выбросов, а также от условий конкретного объекта.
Неадаптированная ГПУ не гарантирует заявленную мощность, стабильную работу и расчётный ресурс двигателя. Переменный состав ПНГ, тяжёлые углеводороды, сернистые соединения и конденсат могут вызвать детонацию, коррозию, отложения и внеплановые остановы. В результате предприятие несёт дополнительные расходы на ремонт и обслуживание, а часть ПНГ по-прежнему приходится сжигать на факелах.
Интервал зависит от состава ПНГ, содержания серы, качества газоподготовки и нагрузки. Состояние двигателя и масла дополнительно контролируют лабораторными анализами.
