Газопоршневая электростанция AGMan-500 (500 кВт) с доставкой по Москве и России
Обсудить проект
603 кВт
В
Природный газ
3400×1400×1900
1500 об/мин
Газопоршневая электростанция AGMan-500 обеспечит энергией производство, агропромышленные предприятия. Энергокомплекс из двух станций альтернатива единичному агрегату мощностью 1 МВт. Двигатели для станций подбираются в соответствии со свойствами газа. При необходимости на заводе-производителе в Германии проводится дополнительная настройка.
Для сборки установок используются газовое оборудование Medenus (Германия) и Karl Dungs (Германия), теплообменное оборудование Grundfos (Германия), Alfa Laval (Швеция). Система управления станцией разрабатывается на базе контроллера Deif (Дания), ComAp (Чехия).
Газопоршневые установки проектируются и собираются на заводе «ПСМ Прайм» (Ярославская область, Тутаев). Компания ПСМ единственный дилер, который реализует установки, обеспечивает доставку агрегата и ЗИП для ТО, отвечает за ПНР, ШМР, вводит агрегат в эксплуатацию и предоставляет гарантийное и постгарантийное техническое обслуживание.
Дополнительные возможности:
- Пакетирование станции AGMan-500 в шумозащитный кожух или металлический контейнер любых габаритов
- Установка системы утилизации тепла, системы дистанционного управления и мониторинга, замена комплектующих по техническому задания заказчика
- Объединение двух и более станций AGMan-500 в единый энергокомплекс

Особенности газовых двигателей MAN:
- Ресурс до первого капитального ремонта 50 000 — 60 000 моточасов
- Межсервисный интервал 800 −1600 моточасов
- 8000 моточасов работы в год на 100% мощности
- Широкий спектр одобренных жидкостей (масла, антифриз)
- Простота сервисного обслуживания
- Доступные и недорогие запчасти
Техническая консультация
Система управления обеспечивает подачу сигналов на шкаф питания собственных нужд, управление и сбор информации от оборудования двигателя, генератора и всего вспомогательного оборудования.
Основные функции системы управления:
- Управление и визуализация
- В части управления работой двигателя:
- Зажигание
- Смесеобразование
- Контроль соотношения газ/воздух
- Газовая рампа
- Впуск воздуха
- Дросселирование
- Регулирование частоты вращения
- Антидетонация
- Контроль и управление
- Поддержание уровня масла
- Снижение уровня выбросов
- Настройка вспомогательных электроприводов
- Подключение генератора к сети / отключение генератора от сети
- Управление защитой генератора:
- Перегрузка/короткое замыкание
- Повышение напряжения
- Понижение напряжения
- Асимметричность напряжения
- Превышение частоты
- Понижение частоты
Система управления газовым двигателем выполнена на базе контроллера ComAp intilisys. Включает в себя следующие системы:
- Система зажигания
- Система смесеобразования
- Система дросселирования
- Система поддержания частоты вращения
- Система контроля детонации
- Система поддержания уровня масла в картере
Система утилизации тепла с газопоршневой установки представляет собой решение, при котором Заказчик получает от газопоршневой установки непосредственно электрическую энергию и еще несколько дополнительных видов полезного продукта.
Когенерация – совместная выработка электроэнергии, тепла в виде горячей воды, пара
Для газопоршневой установки на базе двигателя MAN E3262LE202 система утилизации тепла дает следующие преимущества:
- Увеличение общего КПД установки до 88%
- «Бесплатные» 603 кВт тепловой энергии (при 100% - й загрузке ГПУ)
- Независимость от поставщиков тепловой энергии
В ГПУ на базе двигателя MAN E3262LE202 может полезно использоваться тепловая энергия следующих потоков:
- Тепловая мощность системы охлаждения двигателя составляет 352 кВт, включая тепловую мощность:
- охлаждения масла
- охлаждения воды рубашки мотора
- 1-ой ступени охлаждения топливной смеси
- Тепловая мощность потока выхлопных газов при охлаждении до (120 °C) составляет 251 кВт
Общая полезная тепловая мощность ГПУ составляет 648 кВт.
Когенерация – совместное производство электроэнергии и тепла
В зависимости от применяемой системы утилизации тепла полезную тепловую мощность ГПУ можно преобразовать:
- Водогрейная система утилизации - в 603 кВт горячей воды с температурным графиком 70/80 .. 100ᴼС
- Паровая система утилизации - в 352 кВт горячей воды с температурным графиком 70/80 .. 85ᴼС и 251 кВт насыщенного или перегретого пара, давлением 6 … 32 бар.

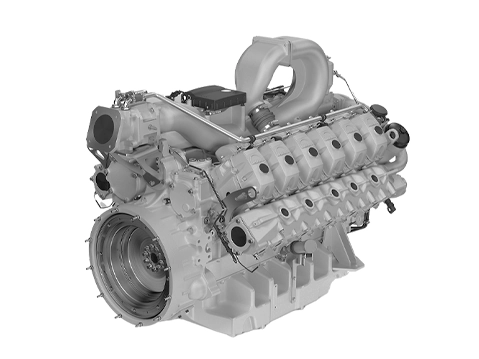

Основная информация по техническому обслуживанию двигателей MAN:
- Интервал обслуживания – 1 000 - 1 600 м/ч
- Ресурс работы ГБЦ – 25 000 м/ч
- Ресурс до капитального ремонта – 50 000 м/ч
- Обслуживание турбонагнетателя 15 000 м/ч
- Замена шатунно-поршневой группы – 50 000 м/ч
- Расход масла на угар < 0.15 г/кВт•ч

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха

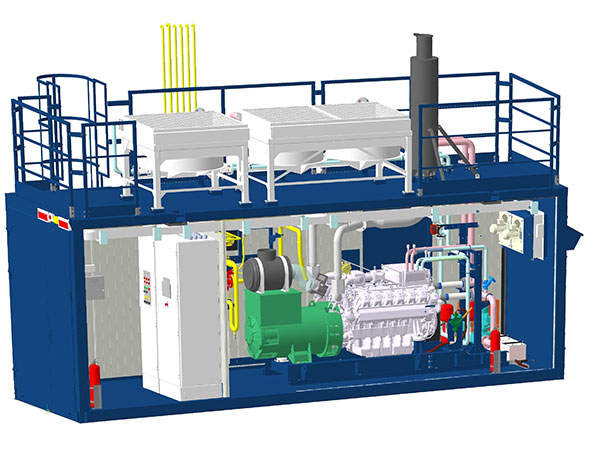

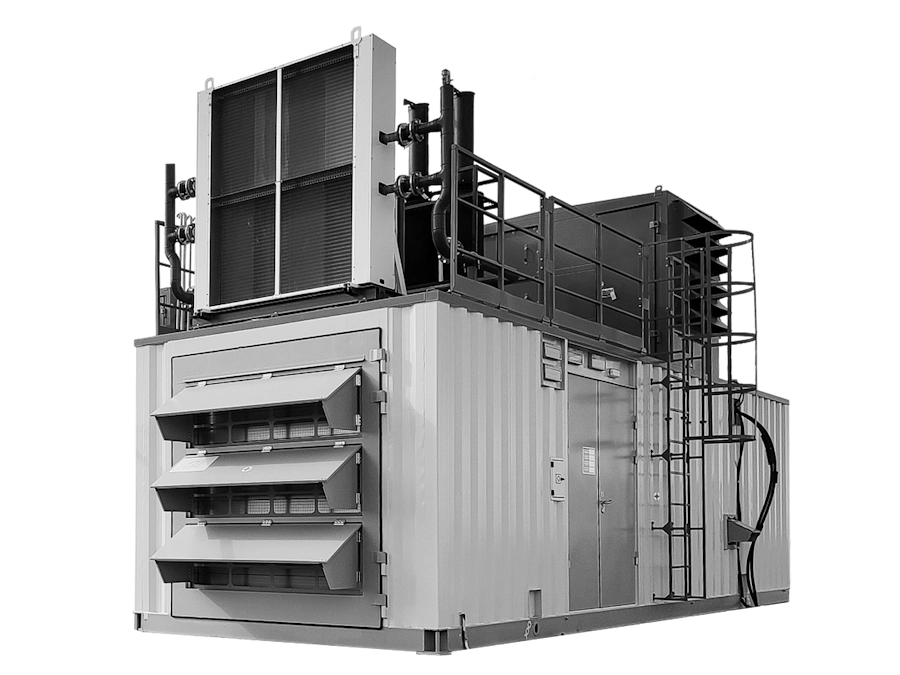

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

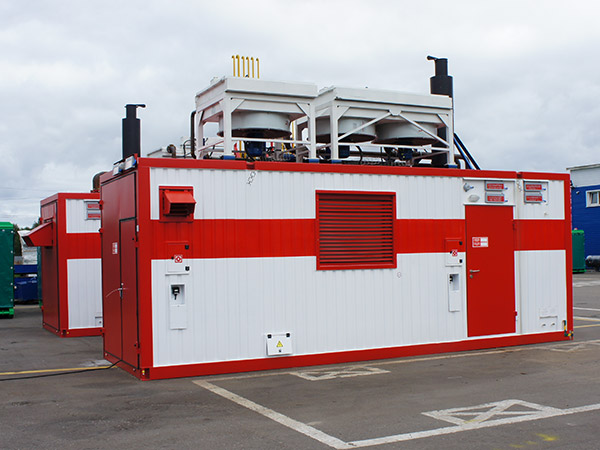

Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения

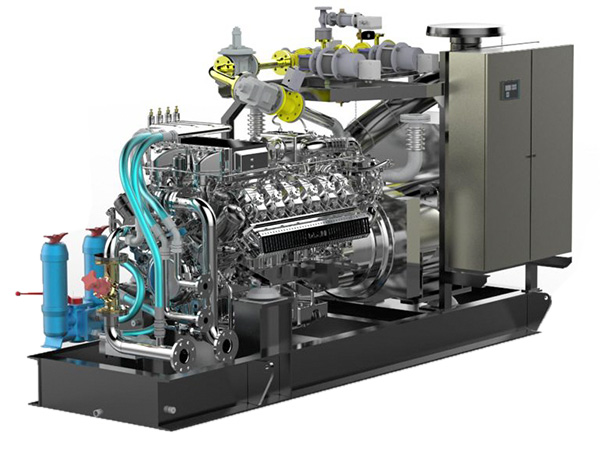

Оборудование в открытом исполнении предназначено для стационарного размещения в капитальном здании.
Для проектных организаций ПСМ предлагает специальные условия на закупку газопоршневых агрегатов.
