Дизельный генератор ADV-1800 Volvo Penta (1800 кВт) (энергокомплекс)
еще станций
4 × ADV-460
Дизельные энергокомплексы производства ПСМ серии ADV-1800 мощностью 1824 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

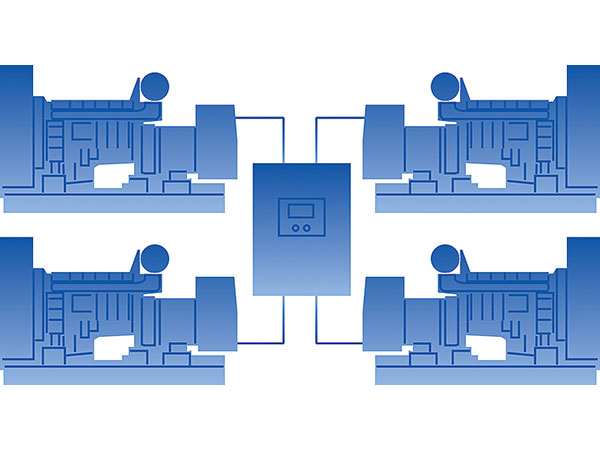

Энергокомплексы ADV-1800 состоят из четырех дизельных генераторов серии ADV-460, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Энергокомплекс может быть укомплектован любой необходимой мощностью кВт
- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 1824 кВт / 2280 кВА |
Резервная мощность | 2006 кВт / 2508 кВА |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 339.6 |
- при 100% нагрузки | 468.8 |

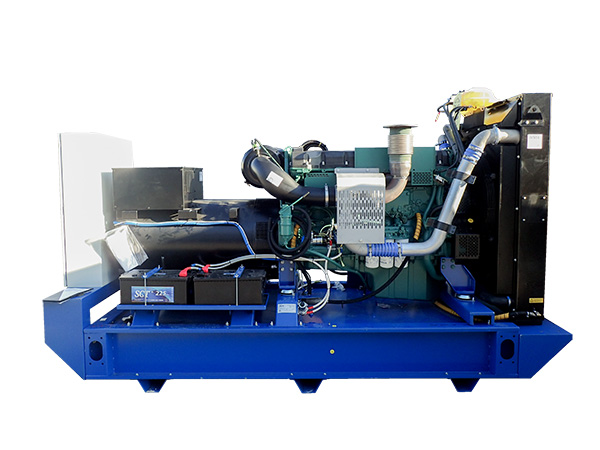

Характеристики единичного дизельного генератора ADV-460
Модель двигателя | Volvo Penta TAD1642GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 144 |
Ход поршня, мм | 165 |
Рабочий объем, л | 16.12 |
Степень сжатия | 16.5:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 84.9 |
- при 100% нагрузки | 117.2 |
Время автономной работы при 75% мощности, ч. | 11.8 |
Время автономной работы при 100% мощности, ч. | 8.5 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 48 |
Расход масла при 100% нагрузки, л/ч | 0.1 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC Функции:
|
Габаритные размеры (Д×Ш×В), мм | 3825×1415×2250 |
Вес, кг |
4410
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Расширительный бачок | |
Крыльчатка вентилятора толкающего типа | |
Фильтр охлаждающей жидкости | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 60 |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
(4 × ADV-460)
Серия ADV «Volvo Penta»
|
Серия ADMi «Mitsubishi»
|
Серия ADBa «Baudouin»
|
Серия ADM «MTU»
|
Серия ADYu «Yuchai»
|
Серия ADP «Perkins»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
||
Основные характеристики | |||||||||
Основная мощность | 1824 кВт / 2280 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | 1700 кВт / 2125 кВА | 1760 кВт / 2200 кВА | 1800 кВт / 2250 кВА | 1800 кВт / 2250 кВА | |
Резервная мощность | 2006 кВт / 2508 кВА | 1980 кВт / 2475 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 1800 кВт / 2250 кВА | 1936 кВт / 2420 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Ресурс до капитального ремонта, м.ч. | 40 000 | ||||||||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 4 × 84.9 | 362 | 326.9 | 321 | 343 | 495 | 331.2 | 360 | |
- при 100% нагрузки | 4 × 117.2 | 432.8 | 442 | 660 | 450 | 478 | |||
Двигатель | |||||||||
Модель двигателя | 4 × Volvo Penta TAD1642GE | Mitsubishi S16R2-PTAW | Baudouin 20M33G2500/5 | MTU 16V4000G63F | Yuchai YC12VC2700-D31 | Perkins 4016-61TRG3 | Cummins QSK60-G8 | Yuchai YC12VC3000-D30 | |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
20VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
|
Диаметр цилиндра, мм | 144 | 170 | 150 | 170 | 200 | 160 | 159 | 200 | |
Ход поршня, мм | 165 | 220 | 185 | 210 | 210 | 190 | 190 | 210 | |
Рабочий объем, л | 16.12 | 79.9 | 65.4 | 76.3 | 79.17 | 61.12 | 60.2 | 79.17 | |
Степень сжатия | 16.5:1 | 14:1 | 15:1 | 16.4:1 | 13.5:1 | 13.6:1 | 14.5:1 | 13.5:1 | |
Система аварийного останова двигателя | электромагнитный клапан | ||||||||
Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | есть | есть | есть | есть | |
Генератор | |||||||||
Базовая модель генератора | 4 × | Mecc Alte ECO46-1.5L/4 | EvoTec TCU468F | Leroy Somer LSA 52.3 L9 | Leroy Somer LSA 52.3 S7 |
Leroy Somer LSA 53.2 M12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
Leroy Somer LSA 52.3 L9 | Leroy Somer LSA 52.3 L9 | |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
Номинальный ток ДГУ, А | 4 × 821 | 3248 | 3248 | 3248 | 3070 | 3175 | 3252 | 3248 | |
Класс изоляции | H | H | H | H | H | H | H | ||
Степень защиты | IP23 | IP21 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | DER-1/A | ETC-2 | D550 | D550 | D550 | D550 | D550 | ||
Система охлаждения | |||||||||
Объем системы охлаждения, л | 4 × 60 |
157
без заправочного объёма радиатора
|
410 |
225
без заправочного объёма радиатора
|
270 | 560 | |||
Тип охлаждающей жидкости | Антифриз | ||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | |
Расширительный бачок | есть | нет | нет | нет | нет | нет | нет | нет | |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | нет | есть | есть | нет | |
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | нет | нет | |
Радиатор жидкостный | есть | есть | есть | есть | нет | есть | есть | нет | |
Термостат | нет | нет | нет | нет | нет | есть | нет | нет | |
Ручной насос закачки охлаждающей жидкости | нет | есть | нет | есть | нет | есть | нет | нет | |
Радиатор жидкостный (драйкулер) | нет | нет | нет | нет | есть | нет | нет | есть | |
Тип охлаждающей жидкости | нет | нет | нет | нет | Антифриз | нет | нет | Антифриз | |
Система воздухозабора | |||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | нет | нет | |
Система электрооборудования | |||||||||
Зарядный генератор | 80 А | 35 А | 55 А | да | 40 А | 55 А | да | ||
Пусковое устройство | Стартер 7 кВт | Стартер 2 x 7.5 кВт | электростартер 2 x 10 кВт | электростартер | Стартер 16.4 кВт | Стартер | электростартер | ||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24В | 24 В | 24 В | 24В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | |
Зарядное устройство АКБ | нет | есть | есть | есть | есть | есть | есть | есть | |
Система газовыхлопа | |||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |
Топливная система | |||||||||
Топливный бак, л | 4 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 4 × 84.9 | 362 | 326.9 | 321 | 343 | 495 | 331.2 | 360 | |
- при 100% нагрузки | 4 × 117.2 | 432.8 | 442 | 660 | 450 | 478 | |||
Время автономной работы при 75% мощности, ч. | 11.8 | 2.8 | 3.1 | 3.1 | 2.9 | 2 | 3 | 2.8 | |
Время автономной работы при 100% мощности, ч. | 8.5 | 2.3 | 2.3 | 1.5 | 2.2 | 2.1 | |||
Топливные фильтры | |||||||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | да | да | в наличии | да | ||||
- тонкой очистки | да | да | в наличии | да | |||||
Система топливоподачи | Прямой впрыск | Прямой впрыск | Непосредственный впрыск Cummins HPI | Прямой впрыск | |||||
Масляная система | |||||||||
Объем системы смазки, л | 4 × 48 | 290 | 235 | 300 | 310 | 237.2 | 280 | 310 | |
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||||||
Габариты открытого исполнения | |||||||||
Габаритные размеры (Д×Ш×В), мм | 4 × 3800×1210×2115 | 6150×2400×3400 |
4770×1810×2330
Габаритные размеры и вес указаны без радиатора
|
5000×1800×2780 | 6000×2200×3400 | 6175×2494×3113 | 6000×2000×2700 | ||
Вес, кг | 18600 | 14700 | 13500 | 14550 | 14500 | 16546 | 18000 |
