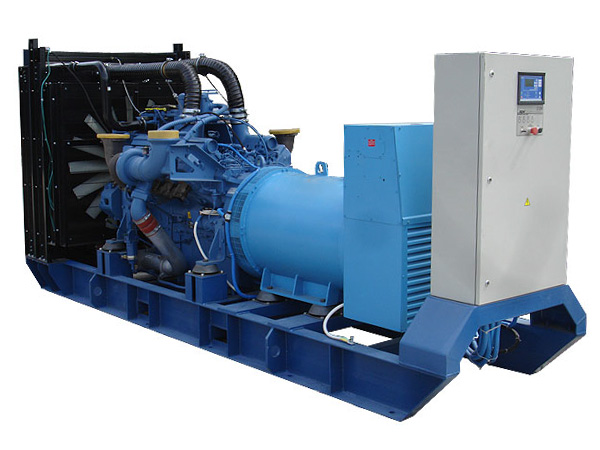

Дизельный генератор ADM-1800 MTU (1800 кВт)

Двигатель
MTU
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1840 кВт / 2300 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
2024 кВт / 2530 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации

Дизельные генераторы (электростанции) производства ПСМ серии ADM-1800 мощностью 1818 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADM-1800 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADM-1800 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADM «MTU»
от 640 до 4000 кВт
Выпускаются на базе немецких двигателей MTU
  • Снабжены функцией авто-диагностики двигателя и удаленного контроля
  • Вырабатывают 60 000 моточасов до капитального ремонта
  • Обладают самым низким в классе выбросом вредных веществ (TA-luft)

Все дизельные электростанции MTU

Основные характеристики
Основная мощность 1840 кВт / 2300 кВА
Резервная мощность 2024 кВт / 2530 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 339
Двигатель
Модель двигателя MTU 16V4000G24F
Частота вращения вала двигателя, об/мин 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170
Ход поршня, мм 210
Рабочий объем, л 76.3
Степень сжатия 16.4:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Leroy Somer
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 3320
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) D510C
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 339
Время автономной работы при 75% мощности, ч. 2.9
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 300
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)

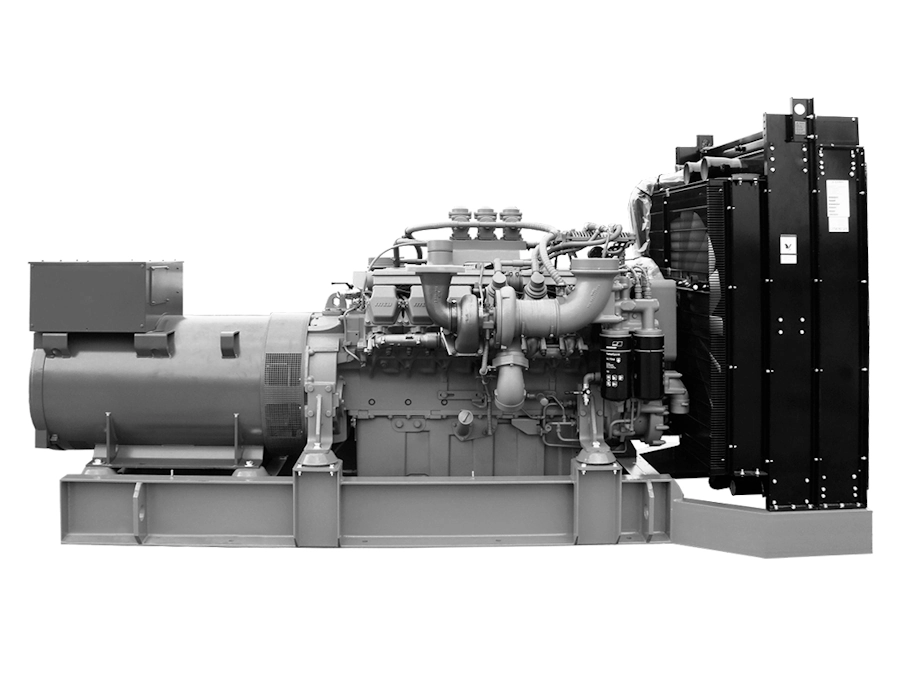

Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 4770×1810×2330
Габаритные размеры и вес указаны без радиатора
Вес, кг 13500
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Ручной насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 225
без заправочного объёма радиатора
Система электрооборудования
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Контейнер «Север-М» Контейнер «Север-М»

Изготавливается на базе морских контейнеров

  • Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 20300 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 12192×2438×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADM-1800
Серия ADM «MTU»
ADMi-1800
Серия ADMi «Mitsubishi»
ADP-1800
Серия ADP «Perkins»
Энергокомплекс<br/>ADV-1800
(4 × ADV-460)
Серия ADV «Volvo Penta»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 1840 кВт / 2300 кВА 1800 кВт / 2250 кВА 1760 кВт / 2200 кВА 1824 кВт / 2280 кВА
Резервная мощность 2024 кВт / 2530 кВА 1980 кВт / 2475 кВА 1936 кВт / 2420 кВА 2006 кВт / 2508 кВА
Частота тока, Гц 50 50 50 50
Напряжение, В 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 339 362 495 4 × 84.9
- при 100% нагрузки 660 4 × 117.2
Двигатель
Модель двигателя MTU 16V4000G24F Mitsubishi S16R2-PTAW Perkins 4016-61TRG3 4 × Volvo Penta TAD1642GE
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170 170 160 144
Ход поршня, мм 210 220 190 165
Рабочий объем, л 76.3 79.9 61.12 16.12
Степень сжатия 16.4:1 14:1 13.6:1 16.5:1
Система аварийного останова двигателя электромагнитный клапан
Электрический подогреватель охлаждающей жидкости есть есть есть нет
Генератор
Базовая модель генератора Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
Mecc Alte ECO46-1.5L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
4 × Marelli Motori MJB 355 SB4
Напряжение, В 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 3320 3248 3175 4 × 821
Класс изоляции H H H H
Степень защиты IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) D510C DER-1/A D510C M31FA600A
Система охлаждения
Объем системы охлаждения, л 225
без заправочного объёма радиатора
157
без заправочного объёма радиатора
270 4 × 60
Охладитель наддувочного воздуха да да да да
Расширительный бачок нет нет нет есть
Крыльчатка вентилятора толкающего типа есть есть есть есть
Фильтр охлаждающей жидкости нет нет нет есть
Радиатор жидкостный есть есть есть есть
Термостат нет нет есть нет
Ручной насос закачки охлаждающей жидкости есть есть есть нет
Система воздухозабора
Подогреватель воздуха впускного коллектора нет нет нет есть
Система электрооборудования
Зарядный генератор 35 А 40 А 80 А
Пусковое устройство Стартер 2 x 7.5 кВт Стартер 16.4 кВт Стартер 7 кВт
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть
Зарядное устройство АКБ есть есть есть нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
4 × 1000
Расход топлива, л/ч
- при 75% нагрузки 339 362 495 4 × 84.9
- при 100% нагрузки 660 4 × 117.2
Время автономной работы при 75% мощности, ч. 2.9 2.8 2 11.8
Время автономной работы при 100% мощности, ч. 1.5 8.5
Топливные фильтры
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 300 290 237.2 4 × 48
Расход масла при 100% нагрузки, л/ч 0.1
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 4770×1810×2330
Габаритные размеры и вес указаны без радиатора
6150×2400×3400 6000×2200×3400 4 × 3800×1210×2115
Вес, кг 13500 14700 14500 18600

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
Телеграм канал ПСМ-Медведь
Главные события от первого лица
Андрей Медведев
КРЕАТИВ!!! Для меня креатив в реализации любых проектов - это одна из самых важных составляющих. Вот и к проекту «Свадьба» мы подошли максимально креативно. Решили сделать 2 события: ⁃ первый, максимально творческий и безбашенный в Тутаеве; ⁃ второй красивый и романтический в Стамбуле. Свадьба Тутаев Мы решили снять одновременно ремейк фильма «Горько 3» и клипа Билана «Пьяная любовь». Надеюсь, все понимают, что это стёб и все события и действия вымышлены и не относятся к реальности нашей жизни серьёзных взрослых людей ???? Огромное спасибо Дмитрию Юнусову, главе Тутаевского района, который помог с организацией и творческому объединению РАСФОКУС (Туров, Внуков и Калямин), кто помог с сценарием и реализацией. Свадьба Стамбул Я уже выкладывал фотки одного из самых красивых в мире дворцов султана Çırağan Sarayı на невероятном берегу Босфора.
Андрей Медведев 18.05.2022 06:38:07
ГЕНДЕРНОЕ РАВЕНСТВО Раз уж последний пост так зашёл, напишу следующий про гендерное равенство или неравенство в ПСМ. Когда мы начинали наш бизнес, первые несколько лет я считал, что девушкам вообще не место в промышленности и машиностроении. Через 2-3 года в офис к нам пришли первые девушки: бухгалтер и отдел рекламы. Следующий для меня важный этап в этом вопросе был связан с моими стереотипа по продажам. Я думал, как девушка-продажник будет общаться с энергетиком или механиком. Уже несколько лет первые места в абсолютном зачёте по продажам в ПСМ занимают представители «слабого пола», да и с технарями у них всё неплохо. В офисе у нас давно больше 50 % сотрудников - это Ж, причём в совершенно разных подразделениях. И вроде как я решил, что равенство достигнуто. Недавно мне начальник отдела по персоналу говорит: «Слушай почему у нас все мужчины топ-менеджеры - директора, а девушки все начальники управлений и отделов. Наверное, это несправедливо?». Вот так у нас появляются директора по закупкам, маркетингу и персоналу. Так что пол, раса и национальность не важны. Важны личностные качества и профессиональный опыт. P.S. 5 лет назад я был на одном заводе в Китае и там большинство сварщиков женщины, но у нас это точно пока экзотика.
Андрей Медведев 18.05.2022 04:55:31
ПОЛНОСТЬЮ БЕЛАЯ КОМПАНИЯ Сегодня мне рассказали коллеги интересную историю. У нас сейчас открыта вакансия инженера-конструктора в ПСМ. Приходит на неё соискатель - эфиоп. ???????? Обсудили все вопросы по функциям, опыту и т.д. в общем, всё как обычно. Дальше он задаёт вопрос: «В какой форме у вас выплачивается зарплата и премия». Ему HR-специалист отвечает: «У нас полностью БЕЛАЯ компания». ???? Надо было видеть его лицо после этого ответа, полное удивления и негодования. В итоге рекрутер извинилась и сказала, что она ничего плохого не имела ввиду и объяснила смысл своих слов. NO TO RACISM
Андрей Медведев 17.05.2022 05:55:51
НАКОНЕЦ-ТО ✌️ Сегодня день начался с очень положительной новости. Я никогда не скрывал, что к господину Волкову относился отрицательно и что у него никогда не было большого желания, что Ярославль стал ухоженным, красивым, современным и комфортным для жизни городом. Если в первый год вообще ничего не делалось от слова совсем, но в этом году небольшие положительные сдвижки кажутся практически революционными изменениями. Как к хорошему, так и к плохому, к сожалению, быстро привыкаем. Ждём нового, более адекватного и заинтересованного МЭРа. Думаю, например, Дмитрий Юнусов из Тутаева точно бы справился с этой должностью.
Андрей Медведев 16.05.2022 12:35:20
РАБОЧИЕ СНЫ Очень частно бизнес меня не отпускает и во сне. Мне могут сниться совершенно разные ситуации: позитивные и негативные, разборки и награждения ???? Буквально позавчера ночью мне снились сложные переговоры с одним из клиентов. Теперь так неожиданно получилось, что эти переговоры завтра пройдут вживую. Даже любопытно: всё пойдёт как во сне? ????
Андрей Медведев 16.05.2022 08:49:32
ПРЕКРАЩЕНИЕ РАБОТЫ В РОССИИ Куча компаний, которые и так проиграли рынок, решили воспользоваться возможностью и «красиво» уйти из России. ???????? Лет 5 назад я ездил и в Москве, и в Ярославле только на Gett Такси, потому что мне нравились их стандарты качества и отбор водителей. Но время и идёт, кто выигрывает конкуренцию, а кто-то наоборот. И вот сегодня у меня возник вопрос: а разве вы ещё существуете? Жалко, что у Яндекс.Такси совсем не остаётся конкурентов. Китайский DiDi, который до этого решил уйти из России, тем вроде наоборот решил вернуться, но о нём мало кто вообще слышал.
Андрей Медведев 16.05.2022 03:50:46
ЛЮДИ 3.0 В современном мире по-настоящему успешными становятся люди формации 3.0. Самые яркие представители этой формации: Дуров, Маск и возможно Тиньков. Будем честны, Маск в другой лиге, и его проекты просто кажутся изначально безумными. Что у них общего: 1. Они делают по-настоящему особенный продукт, который выстреливает ???? . Причем особенность заключается не только, а возможно и не столько в самом изобретении, а удобстве использования. 2. Они меняют форму потребление людей, какого-то товара или услуги и создают рынок для продукта, тренд и дальше - стандарты потребления для рынка. 3. Они создают необычный провокационный PR. То, что маркетологи ???? бы не рекомендовали. Причём это во многом основано на харизме лидера. 4. Они где-то Остапы Бендеры своего времени. Готовы настолько рискнуть, что ты иногда не понимаешь: они всё же жулики или мировые звезды бизнеса. Очень хочется быть предпринимателем хотя бы 2.5, но для этого надо открыть свой мозг и совершенно по-другому смотреть на мир и бизнес, что очень не просто.
Андрей Медведев 15.05.2022 08:42:12
Друзья! У меня добавилось не мало подписчиков за последний месяц, которых я не знаю лично. Да и вообще мало что о вас знаю в принципе. Поэтому проведу несколько опросов: где вы живёте, чем вы занимаетесь, какие у вас интересы и о чем интересно здесь читать, а о чём наоборот.
Андрей Медведев 14.05.2022 12:59:35
#КРИПТОВАЛЮТЫ Вчера увидел список с распределением объема крупнейших криптовалют. Лично я знаю только 3 или 4 их них. Биткоин и Эфир это классика, ну и, по большому счёту, на их долю приходится получается 75 % рынка крипты. А Dogecoin чисто благодаря хайпу Илона Маска.
Андрей Медведев 14.05.2022 11:10:18
ВСЁ ДОЛЖНО БЫТЬ КРАСИВО Так выглядит столовая в ПСМ Прайм. Моя личная позиция, что всё всегда и везде должно быть красиво. Я заморочен на дизайне, что, наверное, не типично для промышленности. Как недавно сказал мне один знакомый, что вообще первый раз вижу, чтобы в производственном инвестпроекте была статья дизайн. У нас же всё красиво: штаб-квартира в Ярославле, офис ПСМ Сити в Москве, новый завод Прайм. Ещё предстоит существенно поработать над производством Красный Бор и инжиниринговым центром в этом плане. Расскажу отдельно про наше сотрудничество в плане дизайна с очень талантливым архитектором и моей идее, чтобы промышленность в России стала более красивая.
Андрей Медведев 14.05.2022 10:13:02
