Дизельный генератор ADV-1600 Volvo Penta (1600 кВт) (энергокомплекс)
еще станций
4 × ADV-400
Дизельные энергокомплексы производства ПСМ серии ADV-1600 мощностью 1600 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Энергокомплексы ADV-1600 состоят из четырех дизельных генераторов серии ADV-400, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Энергокомплекс может быть укомплектован любой необходимой мощностью кВт

- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 1600 кВт / 2000 кВА |
Резервная мощность | 1760 кВт / 2200 кВА |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 298 |
- при 100% нагрузки | 409.2 |
Характеристики единичного дизельного генератора ADV-400
Модель двигателя | Volvo Penta TAD1641GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 144 |
Ход поршня, мм | 165 |
Рабочий объем, л | 16.12 |
Степень сжатия | 16.5:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Модель генератора | Marelli Motori MJB 355 SA4 |
Напряжение, В | 400 |
Род тока | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 |
Номинальный ток ДГУ, А | 720 |
Класс изоляции | H |
Степень защиты | IP23 |
Регулятор напряжения (AVR) | M31FA600A |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 74.5 |
- при 100% нагрузки | 102.1 |
Время автономной работы при 75% мощности, ч. | 13.4 |
Время автономной работы при 100% мощности, ч. | 9.8 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 48 |
Расход масла при 100% нагрузки, л/ч | 0.1 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC ![]() Функции:
|
Габаритные размеры (Д×Ш×В), мм | 3825×1415×2250 |
Вес, кг |
3860
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Расширительный бачок | |
Крыльчатка вентилятора толкающего типа | |
Фильтр охлаждающей жидкости | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 60 |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%

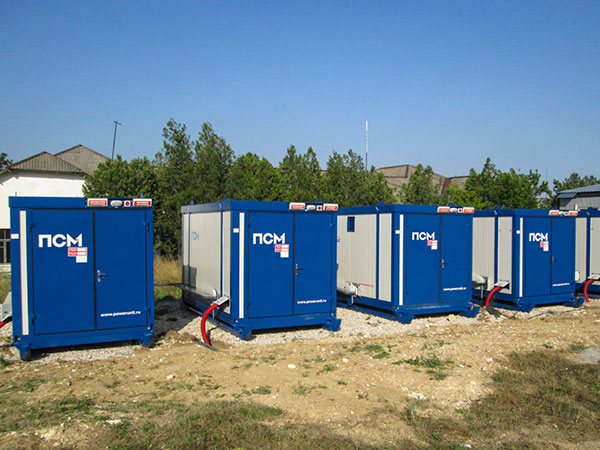

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

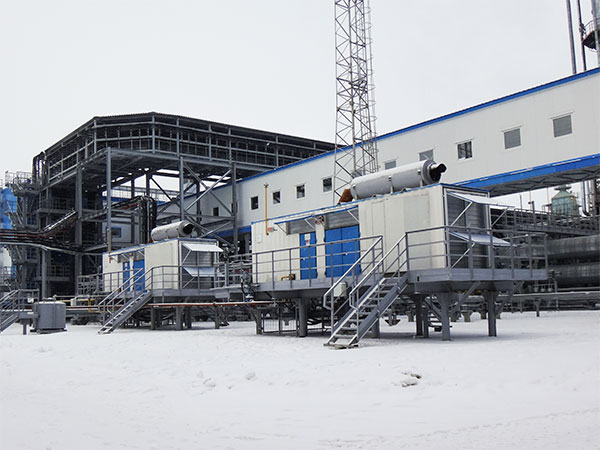

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
(4 × ADV-400)
Серия ADV «Volvo Penta»
|
Серия ADMi «Mitsubishi»
|
Серия ADM «MTU»
|
Серия ADP «Perkins»
|
(4 × ADDo-400)
Серия ADDo «Doosan»
|
Серия ADC «Cummins»
|
|||
Оценки | ||||||||
Адаптированность к России
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Экономичность
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Уровень цены
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Стоимость обслуживания
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Доступность сервисного обслуживания
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Качество двигателя
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Основные характеристики | ||||||||
Основная мощность | 1600 кВт / 2000 кВА | 1600 кВт / 2000 кВА | 1688 кВт / 2110 кВА | 1600 кВт / 2000 кВА | 1600 кВт / 2000 кВА | 1600 кВт / 2000 кВА | ||
Резервная мощность | 1760 кВт / 2200 кВА | 1760 кВт / 2200 кВА | 1856 кВт / 2321 кВА | 1760 кВт / 2200 кВА | 1760 кВт / 2200 кВА | 1760 кВт / 2200 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | |||||
Расход топлива, л/ч | ||||||||
- при 75% нагрузки | 4 × 74.5 | 306 | 310 | 323.3 | 4 × 71.5 | 290 | ||
- при 100% нагрузки | 4 × 102.1 | 431.1 | 4 × 97 | 393 | ||||
Двигатель | ||||||||
Модель двигателя | 4 × Volvo Penta TAD1641GE | Mitsubishi S16R-PTAA2 | MTU 16V4000G14F | Perkins 4016TAG2A | 4 × Doosan DP158LD | Cummins QSK60G4 | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 144 | 170 | 170 | 160 | 128 | 159 | ||
Ход поршня, мм | 165 | 180 | 210 | 190 | 142 | 190 | ||
Рабочий объем, л | 16.12 | 65.37 | 76.3 | 61.12 | 14.6 | 60.2 | ||
Степень сжатия | 16.5:1 | 14:1 | 16.4:1 | 13.6:1 | 15:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | |||||||
Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | нет | есть | ||
Генератор | ||||||||
Базовая модель генератора | 4 × Marelli Motori MJB 355 SA4 |
Mecc Alte ECO46-1L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
4 × Marelli Motori MJB 355 SA4 |
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 4 × 720 | 2880 | 3046 | 2880 | 4 × 722 | 2887 | ||
Класс изоляции | H | H | H | H | H | H | ||
Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | M31FA600A | DER-1/A | D510C | D510C | M31FA600A | D510C | ||
Система охлаждения | ||||||||
Объем системы охлаждения, л | 4 × 60 |
170
без заправочного объёма радиатора
|
225
без заправочного объёма радиатора
|
316 | 4 × 79 | 490 | ||
Охладитель наддувочного воздуха | да | да | да | да | да | да | ||
Расширительный бачок | есть | нет | нет | нет | нет | нет | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | ||
Термостат | нет | нет | нет | есть | нет | нет | ||
Ручной насос закачки охлаждающей жидкости | нет | есть | есть | есть | нет | есть | ||
Система воздухозабора | ||||||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | ||
Система электрооборудования | ||||||||
Зарядный генератор | 80 А | 40 А | 45 А | 55 А | ||||
Пусковое устройство | Стартер 7 кВт | Стартер 2 x 7.5 кВт | Стартер 16.4 кВт | Стартер 7 кВт | ||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | нет | есть | есть | есть | нет | есть | ||
Система газовыхлопа | ||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | ||||||||
Топливный бак, л | 4 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
4 × 750 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | ||||||||
- при 75% нагрузки | 4 × 74.5 | 306 | 310 | 323.3 | 4 × 71.5 | 290 | ||
- при 100% нагрузки | 4 × 102.1 | 431.1 | 4 × 97 | 393 | ||||
Время автономной работы при 75% мощности, ч. | 13.4 | 3.3 | 3.2 | 3.1 | 10.5 | 3.4 | ||
Время автономной работы при 100% мощности, ч. | 9.8 | 2.3 | 7.7 | 2.5 | ||||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | сепаратор | ||||||
- тонкой очистки | в наличии | |||||||
Система топливоподачи | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | |||||||
Масляная система | ||||||||
Объем системы смазки, л | 4 × 48 | 230 | 300 | 237.2 | 4 × 22 | 280 | ||
Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||
Габариты открытого исполнения | ||||||||
Габаритные размеры (Д×Ш×В), мм | 4 × 3800×1210×2115 | 6060×2150×2530 |
4770×1810×2330
Габаритные размеры и вес указаны без радиатора
|
5800×2300×3050 | 4 × 3550×1390×1950 | 6759×2479×3096 | ||
Вес, кг | 18400 | 14500 | 13000 | 15700 | 14480 | 16826 |
Гарантия
Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.
