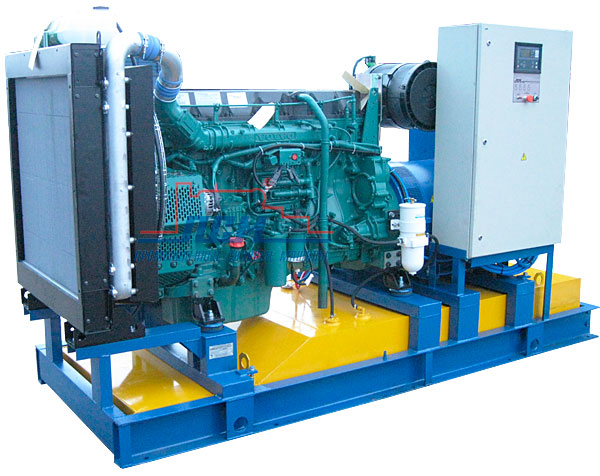

Дизельный генератор ADV-1400 Volvo Penta (1400 кВт) (энергокомплекс)

Состав энергокомплекса
4 × ADV-360
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1456 кВт / 1820 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
1602 кВт / 2002 кВА
Номинальный ток
2621 А
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные энергокомплексы производства ПСМ серии ADV-1400 мощностью 1456 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

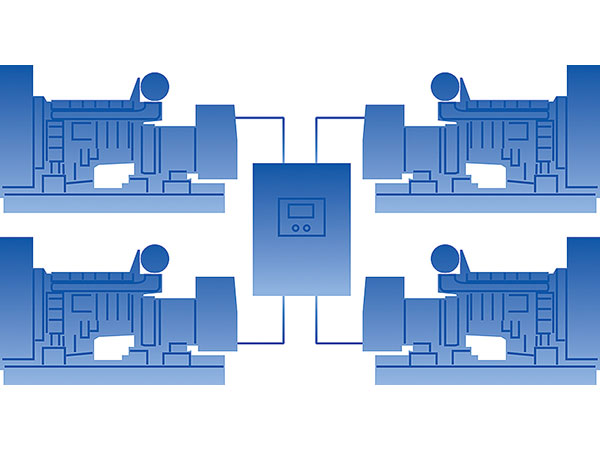

Энергокомплексы ADV-1400 состоят из четырех дизельных генераторов серии ADV-360, работающих параллельно на общую нагрузку.

Преимущества энергокомплексов:

  • Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
  • Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
  • Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
  • Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
Серия ADV «Njord»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Укомплектованы электронной системой управления двигателем
  • Снижают стоимость одного кВт электроэнергии на 5-7%
  • Соответствуют экологическому стандарту Tier 4
Почему ПСМ работает с Volvo Penta

Все дизельные электростанции Volvo Penta

Основные характеристики
Основная мощность 1456 кВт / 1820 кВА
Резервная мощность 1602 кВт / 2002 кВА
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 272.4
- при 100% нагрузки 362.8

Характеристики единичного дизельного генератора ADV-360

Двигатель
Модель двигателя Volvo Penta TAD1345GE
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 131
Ход поршня, мм 158
Рабочий объем, л 12.78
Степень сжатия 18.1:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Модель генератора Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Marelli Motori MJB 315 MB4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 664
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливная система
Топливный бак, л 900
Расход топлива, л/ч
- при 75% нагрузки 68.1
- при 100% нагрузки 90.7
Время автономной работы при 75% мощности, ч. 13.2
Время автономной работы при 100% мощности, ч. 9.9
Топливные фильтры
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Масляная система
Объем системы смазки, л 36
Расход масла при 100% нагрузки, л/ч 0.04
Система управления

Система управления единичного дизельного генератора с функцией параллельной работы

Реализована на базе русифицированного контроллера Deif AGC

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС
  7. Контроль групповой работы (распределение нагрузки на работающих установках)
  8. Управление исполнительными устройствами единичного агрегата
Открытое исполнение ADV-360
Габаритные размеры (Д×Ш×В), мм 3400×1250×2050
Вес, кг 3300
Указанный вес соответствует массе сухого электроагрегата
Система воздухозабора
Подогреватель воздуха впускного коллектора
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Расширительный бачок
Крыльчатка вентилятора толкающего типа
Фильтр охлаждающей жидкости
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 44
Система электрооборудования
Зарядный генератор 80 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Дублирующие аналоговые приборы

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

В зависимости от требований проекта и габаритных размеров, единичные дизельные генераторы в составе энергокомплекса могут быть размещены в общий контейнер или установлены на шасси.

Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  Энергокомплекс<br/>ADV-1400
(4 × ADV-360)
Серия ADV «Njord»
ADMi-1380
Серия ADMi «Taifun»
ADP-1400
Серия ADP «Perry»
Энергокомплекс<br/>ADDo-1400
(4 × ADDo-360)
Серия ADDo «Monsoon»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 1456 кВт / 1820 кВА 1381 кВт / 1726 кВА 1400 кВт / 1750 кВА 1472 кВт / 1840 кВА
Резервная мощность 1602 кВт / 2002 кВА 1519 кВт / 1899 кВА 1540 кВт / 1925 кВА 1619 кВт / 2024 кВА
Частота тока, Гц 50 50 50 50
Напряжение, В 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 4 × 68.1 264 276.5 4 × 73.2
- при 100% нагрузки 4 × 90.7 368.6 4 × 100.8
Двигатель
Модель двигателя 4 × Volvo Penta TAD1345GE Mitsubishi S16R-PTA Perkins 4016-61TRG1 4 × Doosan DP158LC
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 131 170 160 128
Ход поршня, мм 158 180 190 142
Рабочий объем, л 12.78 65.37 61.12 14.6
Степень сжатия 18.1:1 14:1 13.6:1 15:1
Система аварийного останова двигателя электромагнитный клапан
Электрический подогреватель охлаждающей жидкости нет есть есть нет
Генератор
Базовая модель генератора 4 × Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MB4
Mecc Alte ECO46-2S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Stamford PI734E 4 × Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MB4
Напряжение, В 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8
Номинальный ток, А 4 × 664 2484 2520 4 × 664
Класс изоляции H H H H
Степень защиты IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) M31FA600A DER-1/A MX341 M31FA600A
Система охлаждения
Объем системы охлаждения, л 4 × 44 170
без заправочного объёма радиатора
210 4 × 79
Охладитель наддувочного воздуха да да да да
Расширительный бачок есть нет нет нет
Крыльчатка вентилятора толкающего типа есть есть есть есть
Фильтр охлаждающей жидкости есть нет нет нет
Радиатор жидкостный есть есть есть есть
Термостат нет нет есть нет
Ручной насос закачки охлаждающей жидкости нет есть есть нет
Система воздухозабора
Подогреватель воздуха впускного коллектора есть нет нет нет
Система электрооборудования
Зарядный генератор 80 А 40 А 45 А
Пусковое устройство Стартер 7 кВт Стартер 2 x 7.5 кВт Стартер 16.4 кВт Стартер 7 кВт
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть
Зарядное устройство АКБ нет есть есть нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 4 × 900 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
4 × 900
Расход топлива, л/ч
- при 75% нагрузки 4 × 68.1 264 276.5 4 × 73.2
- при 100% нагрузки 4 × 90.7 368.6 4 × 100.8
Время автономной работы при 75% мощности, ч. 13.2 3.8 3.6 12.3
Время автономной работы при 100% мощности, ч. 9.9 2.7 8.9
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Масляная система
Объем системы смазки, л 4 × 36 230 237.2 4 × 22
Расход масла при 100% нагрузки, л/ч 0.04
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 4 × 3300×1350×1940 5300×2000×2600 5800×2300×3050 4 × 3550×1390×1950
Вес, кг 17200 13000 15700 13080

Гарантия

Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
