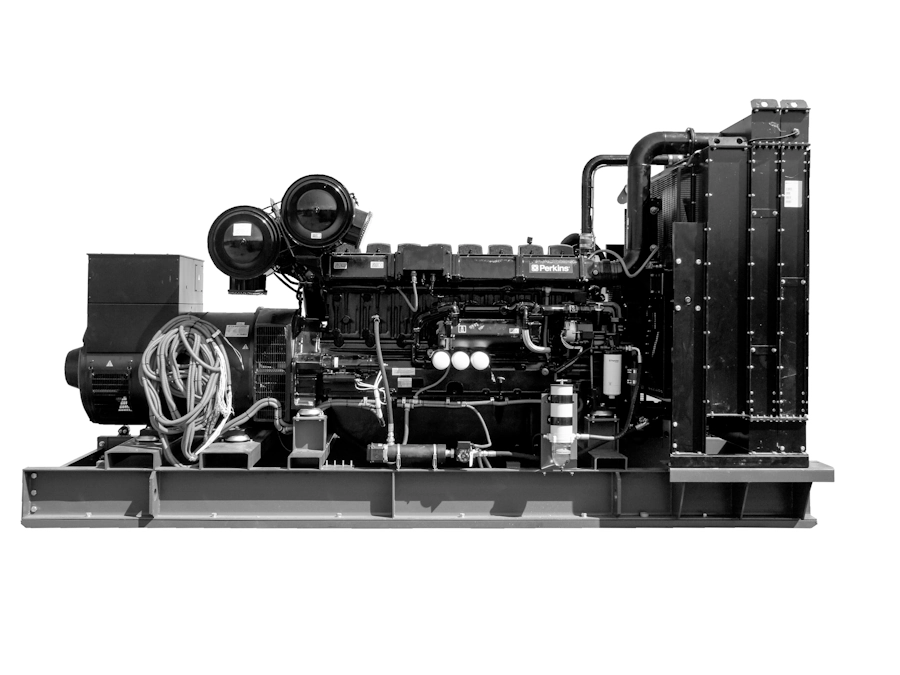

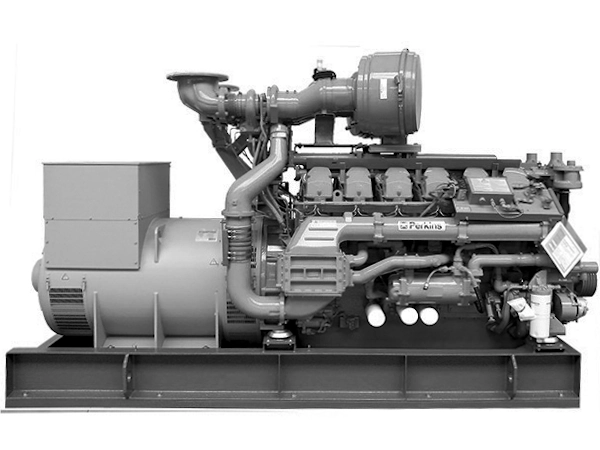

Дизельный генератор ADP-1400 Perkins (1400 кВт)

Двигатель
Perkins
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1400 кВт / 1750 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
1540 кВт / 1925 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии ADP-1400 мощностью 1400 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADP-1400 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADP-1400 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADP «Perry»
от 10 до 1800 кВт
Выпускаются на базе английских двигателей Perkins
  • Справляются с топливом низкого качества благодаря особенностям впрыска
  • Требуют техобслуживания через удлиненный 500-часовой интервал
  • Позволяют за 5 лет сэкономить на эксплуатационных расходах полную стоимость двигателя
Почему ПСМ работает с Perkins

Все дизельные электростанции Perkins

Основные характеристики
Основная мощность 1400 кВт / 1750 кВА
Резервная мощность 1540 кВт / 1925 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 276.5
- при 100% нагрузки 368.6
Двигатель
Модель двигателя Perkins 4016-61TRG1
Частота вращения вала двигателя, об/мин 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 160
Ход поршня, мм 190
Рабочий объем, л 61.12
Степень сжатия 13.6:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Stamford PI734E
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 2520
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) MX341
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 276.5
- при 100% нагрузки 368.6
Время автономной работы при 75% мощности, ч. 3.6
Время автономной работы при 100% мощности, ч. 2.7
Масляная система
Объем системы смазки, л 237.2
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 5800×2300×3050
Вес, кг 15700
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Термостат
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Ручной насос закачки охлаждающей жидкости
Охладитель наддувочного воздуха
Объем системы охлаждения, л 210
Система электрооборудования
Зарядный генератор 40 А
Пусковое устройство Стартер 16.4 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ПСМ ADP-1400
Серия ADP «Perry»
ПСМ ADMi-1380
Серия ADMi «Taifun»
Энергокомплекс<br/>ПСМ ADDo-1400
(4 × ПСМ ADDo-360)
Серия ADDo «Monsoon»
Энергокомплекс<br/>ПСМ ADV-1400
(4 × ПСМ ADV-360)
Серия ADV «Njord»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 1400 кВт / 1750 кВА 1381 кВт / 1726 кВА 1472 кВт / 1840 кВА 1456 кВт / 1820 кВА
Резервная мощность 1540 кВт / 1925 кВА 1519 кВт / 1899 кВА 1619 кВт / 2024 кВА 1602 кВт / 2002 кВА
Частота тока, Гц 50 50 50 50
Напряжение, В 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 276.5 264 4 × 73.2 4 × 68.1
- при 100% нагрузки 368.6 4 × 100.8 4 × 90.7
Двигатель
Модель двигателя Perkins 4016-61TRG1 Mitsubishi S16R-PTA 4 × Doosan DP158LC 4 × Volvo Penta TAD1345GE
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500
Тип 16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 160 170 128 131
Ход поршня, мм 190 180 142 158
Рабочий объем, л 61.12 65.37 14.6 12.78
Степень сжатия 13.6:1 14:1 15:1 18.1:1
Система аварийного останова двигателя электромагнитный клапан
Электрический подогреватель охлаждающей жидкости есть есть нет нет
Генератор
Базовая модель генератора Stamford PI734E Mecc Alte ECO46-2S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
4 × Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MB4
4 × Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MB4
Напряжение, В 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8
Номинальный ток, А 2520 2484 4 × 664 4 × 664
Класс изоляции H H H H
Степень защиты IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) MX341 DER-1/A M31FA600A M31FA600A
Система охлаждения
Объем системы охлаждения, л 210 170
без заправочного объёма радиатора
4 × 79 4 × 44
Охладитель наддувочного воздуха да да да да
Расширительный бачок нет нет нет есть
Крыльчатка вентилятора толкающего типа есть есть есть есть
Фильтр охлаждающей жидкости нет нет нет есть
Радиатор жидкостный есть есть есть есть
Термостат есть нет нет нет
Ручной насос закачки охлаждающей жидкости есть есть нет нет
Система воздухозабора
Подогреватель воздуха впускного коллектора нет нет нет есть
Система электрооборудования
Зарядный генератор 40 А 45 А 80 А
Пусковое устройство Стартер 16.4 кВт Стартер 2 x 7.5 кВт Стартер 7 кВт Стартер 7 кВт
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть
Зарядное устройство АКБ есть есть нет нет
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
4 × 900 4 × 900
Расход топлива, л/ч
- при 75% нагрузки 276.5 264 4 × 73.2 4 × 68.1
- при 100% нагрузки 368.6 4 × 100.8 4 × 90.7
Время автономной работы при 75% мощности, ч. 3.6 3.8 12.3 13.2
Время автономной работы при 100% мощности, ч. 2.7 8.9 9.9
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Масляная система
Объем системы смазки, л 237.2 230 4 × 22 4 × 36
Расход масла при 100% нагрузки, л/ч 0.04
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 5800×2300×3050 5300×2000×2600 4 × 3550×1390×1950 4 × 3300×1350×1940
Вес, кг 15700 13000 13080 17200

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
