Дизельная электростанция ADV-2000 с двигателем Volvo Penta на 2000 кВт с доставкой по Москве и России (энергокомплекс)
еще станций
4 × ADV-500
Дизельные энергокомплексы производства ПСМ серии ADV-2000 мощностью 2000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

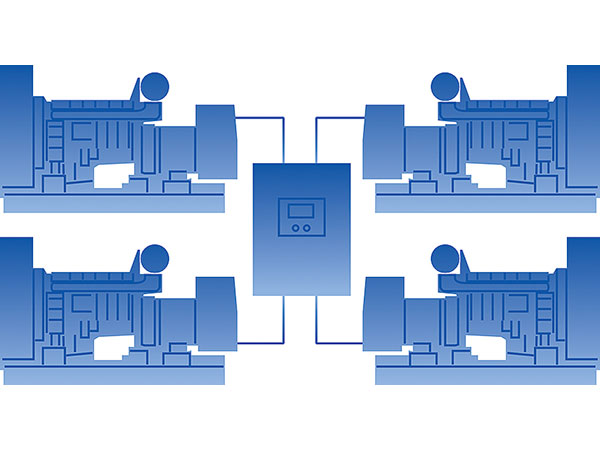

Энергокомплексы ADV-2000 состоят из четырех дизельных генераторов серии ADV-500, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Энергокомплекс может быть укомплектован любой необходимой мощностью кВт
- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 2000 кВт / 2500 кВА |
Резервная мощность | 2200 кВт / 2750 кВА |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 370.4 |
- при 100% нагрузки | 504.6 |

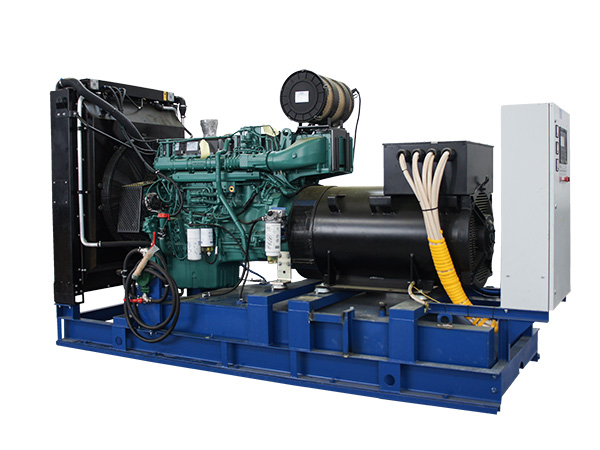

Характеристики единичного дизельного генератора ADV-500
Модель двигателя | Volvo Penta TWD1643GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 144 |
Ход поршня, мм | 165 |
Рабочий объем, л | 16.12 |
Степень сжатия | 16.5:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 92.6 |
- при 100% нагрузки | 126.1 |
Время автономной работы при 75% мощности, ч. | 10.8 |
Время автономной работы при 100% мощности, ч. | 7.9 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 48 |
Расход масла при 100% нагрузки, л/ч | 0.1 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC Функции:
|
Габаритные размеры (Д×Ш×В), мм | 3825×1415×2325 |
Вес, кг |
4520
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
(4 × ADV-500)
Серия ADV «Volvo Penta»
|
Серия ADM «MTU»
|
Серия ADBa «Baudouin»
|
Серия ADMi «Mitsubishi»
|
(2 × ADMi-1000)
Серия ADMi «Mitsubishi»
|
(4 × ADDo-500 (DP180LB))
Серия ADDo «Hyundai»
|
Серия ADP «Perkins»
|
Серия ADYu «Yuchai»
|
Серия ADC «Cummins»
|
||||
Основные характеристики | ||||||||||||
Основная мощность | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | 2040 кВт / 2550 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2200 кВА | 2000 кВт / 2500 кВА | 2000 кВт / 2500 кВА | |||
Резервная мощность | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2244 кВт / 2805 кВА | 2200 кВт / 2750 кВА | 2500 кВт / 2750 кВА | 2200 кВт / 2750 кВА | 2200 кВт / 2750 кВА | |||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | ||||||||||
Расход топлива, л/ч | ||||||||||||
- при 75% нагрузки | 4 × 92.6 | 365 | 360.3 | 380 | 2 × 198 | 4 × 103.2 | 399 | 381 | 404.2 | |||
- при 100% нагрузки | 4 × 126.1 | 486.4 | 4 × 135.9 | 530 | 515.5 | 496.5 | ||||||
Двигатель | ||||||||||||
Модель двигателя | 4 × Volvo Penta TWD1644GE | MTU 20V4000G23F | Baudouin 12M55G2750/5 | Mitsubishi S16R2-PTAW2-E | 2 × Mitsubishi S12R-PTA | 4 × Hyundai (Doosan) DP180LB | Perkins 4016-61TRG3 | Yuchai YC16VC3300-D31 | Cummins QSK60-G23 | |||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |||
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
|||
Диаметр цилиндра, мм | 144 | 170 | 180 | 170 | 170 | 128 | 160 | 200 | 159 | |||
Ход поршня, мм | 165 | 210 | 215 | 220 | 180 | 142 | 190 | 210 | 190 | |||
Рабочий объем, л | 16.12 | 95.4 | 65.65 | 79.9 | 49.03 | 18.2 | 61.12 | 105.56 | 60.2 | |||
Степень сжатия | 16.8:1 | 16.4:1 | 16.5:1 | 14:1 | 14:1 | 15:1 | 13.6:1 | 13.5:1 | 14.5:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | |||||||||||
Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | есть | нет | есть | есть | есть | |||
Генератор | ||||||||||||
Базовая модель генератора | 4 × | Leroy Somer LSA 52.3 L12 | EvoTec TCU528A | Mecc Alte ECO46-2L/4 | 2 × Mecc Alte ECO43-2L/4 | 4 × |
Leroy Somer LSA 52.3 L12
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
Leroy Somer LSA 52.3 L12 | Leroy Somer LSA 52.3 L12 | |||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
Номинальный ток ДГУ, А | 4 × 900 | 3608 | 3608 | 3608 | 2 × 1836 | 4 × 900 | 3600 | 3608 | 3613 | |||
Класс изоляции | H | H | H | H | H | H | H | |||||
Степень защиты | IP23 | IP21 | IP23 | IP23 | IP23 | IP23 | IP23 | |||||
Регулятор напряжения (AVR) | D550 | ETC-2 | DER-1/A | DER-1/A | D550 | D550 | D550 | |||||
Система охлаждения | ||||||||||||
Объем системы охлаждения, л |
4 ×
95
с учетом заправочного объёма радиатора
|
255
без заправочного объёма радиатора
|
306
без заправочного объёма радиатора
|
157
без заправочного объёма радиатора
|
2 ×
335
без заправочного объёма радиатора
|
4 × 91 | 270 | 602.8 | ||||
Тип охлаждающей жидкости | Антифриз | |||||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | да | |||
Расширительный бачок | есть | нет | нет | нет | нет | нет | нет | нет | нет | |||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | нет | есть | |||
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | нет | нет | нет | |||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | нет | есть | |||
Ручной насос закачки охлаждающей жидкости | нет | есть | нет | есть | есть | нет | нет | нет | нет | |||
Радиатор жидкостный (драйкулер) | нет | нет | нет | нет | нет | нет | нет | есть | нет | |||
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | нет | Антифриз | нет | |||
Система воздухозабора | ||||||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | ||||||||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | нет | нет | нет | |||
Система электрооборудования | ||||||||||||
Зарядный генератор | 80 А | 55 А | 35 А | 45 А | 40 А | да | 55 А | |||||
Пусковое устройство | Стартер 7 кВт | электростартер 10кВт | Стартер 2 x 7.5 кВт | Стартер 2 x 7.5 кВт | Стартер 7 кВт | Стартер 16.4 кВт | электростартер | Стартер | ||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24В | 24 В | |||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | есть | |||
Зарядное устройство АКБ | нет | есть | есть | есть | есть | нет | есть | есть | есть | |||
Система газовыхлопа | ||||||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |||
Топливная система | ||||||||||||
Топливный бак, л | 4 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 ×
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
4 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|||
Расход топлива, л/ч | ||||||||||||
- при 75% нагрузки | 4 × 92.6 | 365 | 360.3 | 380 | 2 × 198 | 4 × 103.2 | 399 | 381 | 404.2 | |||
- при 100% нагрузки | 4 × 126.1 | 486.4 | 4 × 135.9 | 530 | 515.5 | 496.5 | ||||||
Время автономной работы при 75% мощности, ч. | 10.8 | 2.7 | 2.8 | 2.6 | 5.1 | 9.7 | 2.5 | 2.6 | 2.5 | |||
Время автономной работы при 100% мощности, ч. | 7.9 | 2.1 | 7.4 | 1.9 | 1.9 | 2 | ||||||
Топливные фильтры | полнопоточный, со сменным картриджем | |||||||||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | да | да | в наличии | ||||||||
- тонкой очистки | да | да | в наличии | |||||||||
Система топливоподачи | Прямой впрыск | Прямой впрыск | Модульная система Common Rail Cummins (MCRS) | |||||||||
Масляная система | ||||||||||||
Объем системы смазки, л | 4 × 48 | 390 | 560 | 290 | 2 × 180 | 4 × 34 | 237.2 | 430 | 397 | |||
Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||||||
Габариты открытого исполнения | ||||||||||||
Габаритные размеры (Д×Ш×В), мм | 4 × 4050×1400×2210 |
5760×1890×2340
Габаритные размеры и вес указаны без радиатора
|
6200×2200×2800 | 2 × 4370×2000×2120 | 4 × 3700×1400×2050 | 6100×2200×3400 | 6000×2000×2700 | 6149×2290×2801 | ||||
Вес, кг | 20600 | 17000 | 14700 | 21000 | 14880 | 15000 | 20900 | 16556 |
Гарантия
Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.
