Газопоршневая электростанция ПСМ Baudouin-1200

ПСМ Baudouin-1200
Обсудить проект
Департамент продаж
Двигатель
Baudouin 16M33G6N0/5
Электрическая мощность
При значении энергетического баланса 100%

1200 кВт
Тепловая мощность в режиме COP
Значения приведены справочно; Максимальная тепловая мощность указана при нормальных условиях и 100% загрузке двигателя ГПУ. Фактическое количество тепла, передаваемого потребителю, и расход теплоносителя в системе определяется в процессе эксплуатации.

1250 кВт
Напряжение
Возможны варианты 6.3; 10.5

0.4 В
Вид топлива
Природный газ
Габаритные размеры (ДхШхВ), мм
7300х2200х2700
Частота вращения двигателя
1500 об/мин
Узнать цену
Заполните форму, чтобы специалист рассчитал стоимость оборудования

Industrial Engines (Baudouin)  — признанный лидер в области проектирования и сборки газовых двигателей. Газопоршневая электростанция ПСМ Baudouin-1000 способна обеспечить электричеством и теплом большое производство, объекты на месторождении, крупные агропромышленные комплексы. Двигатель для станции подбирается в соответствии со свойствами газа.

Газопоршневые установки проектируются и собираются на заводе «ПСМ Прайм» (Ярославская область, Тутаев). Компания ПСМ единственный дилер, который реализует установки, обеспечивает доставку агрегата и ЗИП для ТО, отвечает за ПНР, ШМР, вводит агрегат в эксплуатацию и предоставляет гарантийное и постгарантийное техническое обслуживание.

Дополнительные возможности:

  • Пакетирование станции ПСМ Weichai-1000  в металлический контейнер любых габаритов
  • Установка системы утилизации тепла, системы дистанционного управления и мониторинга, замена комплектующих по техническому задания заказчика
  • Объединение двух и более ГПУ в каскады для получения большей мощности

BAUDOUIN

Особенности двигателей BAUDOUIN:

  • Ресурс до первого капитального ремонта до 60 000 моточасов
  • Межсервисный интервал до 750 моточасов
  • Двигатели Baudouin предлагают самую большую единичную мощность в своем классе – до 1500 кВт
Энергетический баланс
100%75%50%
Электрическая мощность, кВт 1200750500
Расход газа (низшая теплотворная способность газа 18М Дж/м3) [*] 298224149
допуск от производителя +5%
Суммарная тепловая мощность, кВт 1225991764
Тепловая мощность 1-ой степени охладителя смеси, кВт 560448370
Тепловая мощность горячего контура охлаждения двигателя (рубашка двигателя, смазочное масло) 31119292
Теплота выхлопных газов (ВГ) при охлаждении до (120°C), кВт 665543394
Стандартная механическая мощность согл. ИСО 3046-1 в режиме COP [1] 1280960640
КПД генератора при коэффициенте мощности = 1, % 96
Электрический КПД, % 40.1
Общий КПД включая тепловую мощность ВГ, % 86.8
Воздух для сгорания / Выхлопные газы (ВГ)
100%75%50%
Объемный расход воздуха для сгорания, Нм³/ч 4669
Массовый расход воздуха для сгорания, кг/ч 6034
Объемный расход ВГ, влажный, Нм³/ч 4847
Массовый расход ВГ, влажный, кг/ч 6264
Температура ВГ после турбонагнетателя ВГ, °C 480
Условные топлива / Требования к топливу
Работоспособность машины. Для установления энергетического баланса; отклонения могут влиять на КПД и эмиссии ОГ
Природный газ CH4 >90 Vol.%
Минимальное метановое число 88
Эмиссии вредных веществ ОГ
Характеристики эмиссий для режима параллельной работы с сетью. Для установления энергетического баланса; отклонения могут влиять на КПД и эмиссии ОГ.
NOx, соответствует NO2 (сухой, 5 % O2), мг/Нм³ < 500
СО (сухой, 5 % O2), мг/Нм³ < 1000

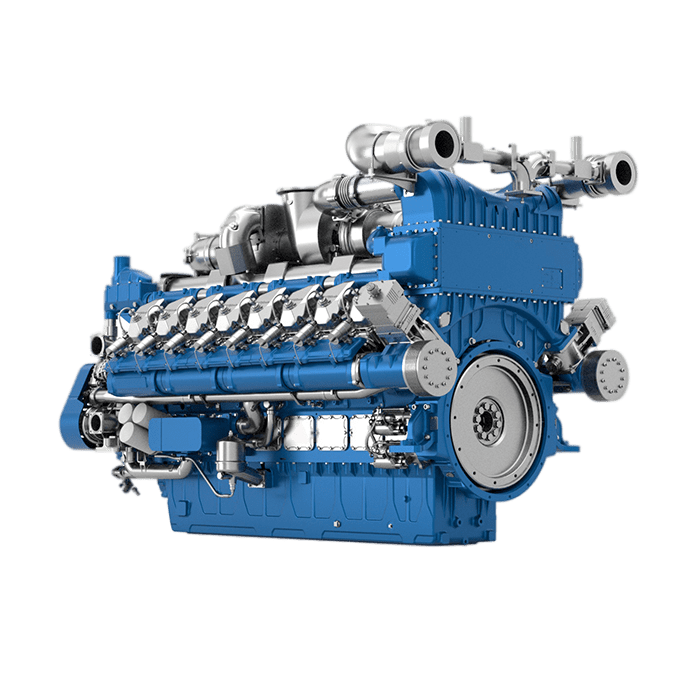

Газопоршневой двигатель
Количество / расположение цилиндров 16 / L
Двигатель Baudouin 16M33G6N0/5
Частота вращения двигателя, об/мин 1500
Диаметр цилиндра, мм 150
Ход поршня, мм 185
Рабочий объем, л 52.3
Средняя скорость поршня, м/с 9.25
Степень сжатия 12.5
Среднее эффективное давление при номинальной частоте вращения, бар 19.6
Расход смазочного масла, г/кВт ч 0.3
Противодавление ОГ мин. - макс. на выходе агрегата / модуля, мбар 50
Генератор
Модель генератора EvoTec TCU428G
Класс изоляции H
Степень защиты IP21
Регулятор напряжения (AVR) ETC-2
Типовая мощность (класс нагревостойкости F), кВА 1250
Напряжение генератора, кВ 400
Шаг обмотки 2/3
Макс. допустимый коэфф. мощности индуктивный (перевозбуждение) / емкостный (недовозбуждение) 0.8 / 1.0
Допуск напряжения / допуск частоты, % ± 10 / ± 5
Система охлаждения двигателя
Температура хладагента (вход / выход), расчетное значение, °C 88.8 / 92.7
Объемный расход воды, м³/ч 93
Макс. рабочее давление (хладагент на входе разделит. теплообменника), бар 5
Стартер и аккумуляторные батареи
Номинальные напряжение, В 24
Заправочные объёмы
Смазочное масло в двигателе, дм³ 171
Хладагент двигателя, дм³ 100
Хладагент смеси, дм³ 30
Регулировочный газовый тракт
Номинальный внутренний диаметр / давление газа мин. - макс., Ду / мбар 80/ 3-6
Шум машины
На расстоянии 1 м, относительно открытого пространства. Все значения уровня шума при номинальной мощности COP
Суммарный уровень звукового давления, дБ 101.1
Шум выхлопных газов
На расстоянии 1 м, относительно открытого пространства. Все значения уровня шума при номинальной мощности COP
Суммарный уровень звукового давления, дБ 118
Габаритные размеры
Габаритные размеры (ДхШхВ), мм 7300х2200х2700
Масса в заполненном / незаполненном состоянии, кг 6060

Система управления ПСМ обеспечивает сбор информации от оборудования двигателя, генератора и всего вспомогательного оборудования, формирует команды управления, сигнализацию состояния и выдачу данных на верхний уровень.

Основные функции системы управления:

  1. управление и визуализация
  2. В части управления работой двигателя:
    • Зажигание
    • Смесеобразование
    • Контроль соотношения газ/воздух
    • Газовая рампа
    • Впуск воздуха
    • Дросселирование
    • Регулирование частоты вращения
    • Антидетонация
    • Контроль и управление
    • Поддержание уровня масла
    • Снижение уровня выбросов
  3. настройка вспомогательных электроприводов
  4. подключение генератора к сети / отключение генератора от сети
  5. управление защитой генератора:
    • перегрузка/короткое замыкание
    • повышение напряжения
    • понижение напряжения
    • асимметричность напряжения
    • превышение частоты
    • понижение частоты

Система управления газовым двигателем выполнена на базе контроллера Woodward. Включает в себя следующие системы:

  1. Система зажигания
  2. Система смесеобразования
  3. Система дросселирования
  4. Система поддержания частоты вращения
  5. Система антидетонации

Система утилизации тепла с газопоршневой установки представляет собой решение, при котором Заказчик получает от газопоршневой установки непосредственно электрическую энергию и еще несколько дополнительных видов полезного продукта.

Когенерация – совместная выработка электроэнергии, тепла в виде горячей воды, пара

Для газопоршневой установки ПСМ Weichai 16M33NG система утилизации тепла дает следующие преимущества:

  1. Увеличение общего КПД установки до 80.1%
  2. «Бесплатные» 1225 кВт тепловой энергии (при 100% - й загрузке ГПУ)
  3. Независимость от поставщиков тепловой энергии

В ГПУ ПСМ WWeichai 16M33NG может полезно использоваться тепловая энергия следующих потоков:

  1. Тепловая мощность системы охлаждения двигателя составляет 560 кВт, включая тепловую мощность:
    • охлаждения масла
    • охлаждения воды рубашки мотора
    • 1-ой ступени охлаждения топливной смеси
  2. Тепловая мощность потока выхлопных газов при охлаждении до (120 °C) составляет 665 кВт

Общая полезная тепловая мощность ГПУ ПСМ WWeichai 16M33NG составляет 1225 кВт.

Когенерация – совместное производство электроэнергии и тепла

В зависимости от применяемой системы утилизации тепла полезную тепловую мощность ГПУ можно преобразовать:

  1. Водогрейная система утилизации - в 1225 кВт горячей воды с температурным графиком 70/80 .. 100ᴼС

Основная информация по техническому обслуживанию двигателей Weichai:

  • Интервал обслуживания – 750
  • Ресурс работы ГБЦ – 20 000 м/ч
  • Ресурс до капитального ремонта – 60 000 м/ч
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
 Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Открытое исполнение Открытое исполнение

Оборудование в открытом исполнении предназначено для стационарного размещения в капитальном здании.

Для проектных организаций ПСМ предлагает специальные условия на закупку газопоршневых агрегатов.

Удобный сервис
Обсудить проект
Департамент продаж

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
