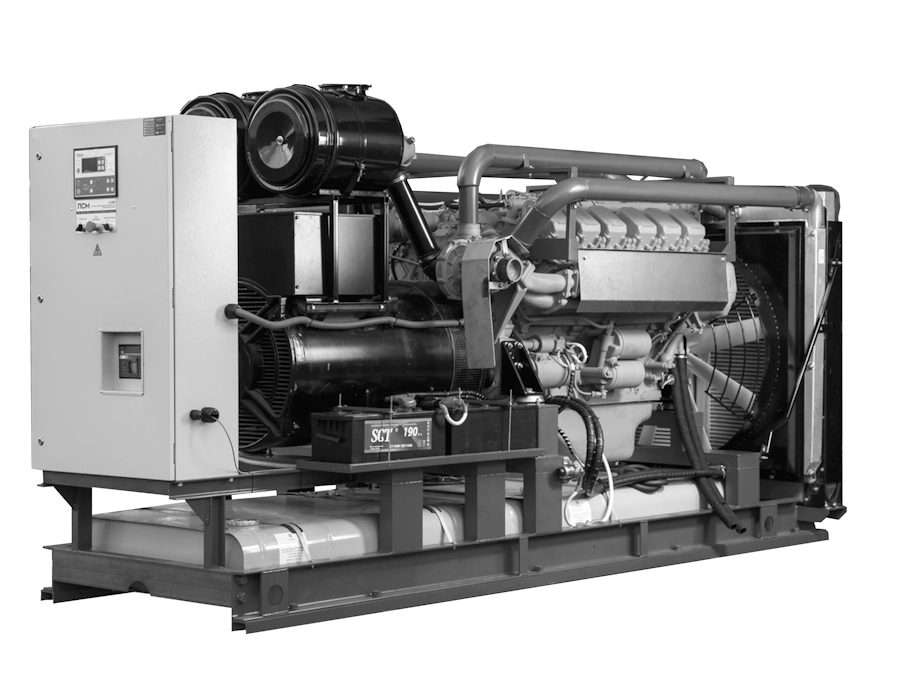

Дизельный генератор АД-270 ЯМЗ (270 кВт)

Добавить
к сравнению

Описание (краткое в формате PDF)

Двигатель
ЯМЗ

Напряжение: 400 В

Основная мощность

270 кВт / 338 кВА

Резервная мощность

297 кВт / 371 кВА

После заполнения формы мы свяжемся с вами для уточнения деталей

Дизельные генераторы (электростанции) производства ПСМ серии АД-270 мощностью 270 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции АД-270 (ЯМЗ-6585) применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции АД-270 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия АД «Буран»

Серия АД «Буран»
от 12 до 400 кВт

Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ

Принимают до 100% нагрузки единовременно
Работают без сбоев даже на топливе низкого качества
Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Характеристики

Основные характеристики

Основная мощность	270 кВт / 338 кВА
Резервная мощность	297 кВт / 371 кВА
Частота тока, Гц	50
Напряжение, В	400
Ресурс до капитального ремонта, м.ч.	30 000

Двигатель

Модель двигателя	ЯМЗ 6585
Частота вращения вала двигателя, об/мин	1500
Тип	8VTI 8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм	130
Ход поршня, мм	140
Рабочий объем, л	14.85
Степень сжатия	17.5:1

Генератор

Модель генератора	Marelli Motori MJB 315 SB4
Напряжение, В	400
Род тока	переменный трехфазный
Номинальный коэффициент мощности	0.8
Номинальный ток, А	487
Класс изоляции	H
Степень защиты	IP23
Регулятор напряжения (AVR)	M31FA600A

Топливная система

Топливный бак, л	600
Топливные фильтры
- грубой очистки	Полнопоточный фильтр-отстойник с встроенным ручным топливоподкачивающим насосом, влагоотделителем, сменным фильтром и устройством для автоматического подогрева топлива в холодное время года.
- тонкой очистки	Полнопоточный, с двумя сменными фильтрами для топлива
Система топливоподачи	Аккумуляторного типа с высокой энергией впрыска и электронным управлением

Система газовыхлопа

Тип глушителя

Промышленный

Система охлаждения

Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л	22 без заправочного объёма радиатора

Система электрооборудования

Зарядный генератор	Переменного тока, с ременным приводом поликлиновым ремнем, с номинальным напряжением 28 В
Напряжение в системе электрооборудования	24 В
Комплект аккумуляторных батарей

Масляная система

Объем системы смазки, л

! Примечание

Характеристики указаны для следующих условий эксплуатации:

Температура воздуха 20 °С
Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
Атмосферное давление 101,3 кПа
Относительная влажность воздуха 50%

Система управления

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Автоматический запуск

Со встроенным шкафом АВР

Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

С внешним шкафом АВР

Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Шкаф автоматического ввода резерва (АВР)

Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 285×650×1000

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

В базовую комплектацию автоматизированных дизельных электростанций включены

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети

! Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Дополнительное оборудование

Аккумуляторы

Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)

Опции двигателя

Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова

Опции топливной системы

Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника

Опции генератора и электрической системы установки

PMG (система подвозбуждения на постоянных магнитах)

Опции системы управления

Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Дублирующие аналоговые приборы
Распределительное устройство Применяется для приема и распределения электрической энергии. Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.
Шкаф АВР (автоматический ввод резерва) Функции: Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины) Подача команды на пуск и останов ДЭС Проведение тестирования резервного ввода с нагрузкой и без Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания Переключение нагрузки на основной ввод при восстановлении сети Сигнализация об авариях, расшифровка произошедших аварий Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР)

Опции исполнения

Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)

Запчасти и сервис

Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

Варианты исполнения

Погодозащитный капот

Назначение:

Защищает оборудование от неблагоприятных внешних воздействий и осадков
Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа

Особенности конструкции:

Жесткая металлическая конструкция на усиленной сварной раме
Неподвижные жалюзи для вентиляции и защиты радиатора

Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС

Шумозащитный кожух

Назначение:

Снижает шумовое давление и вибрации, исходящие от оборудования
Обеспечивает защиту от атмосферных осадков
Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

Толстые металлические стены увеличенной жесткости
Внутренняя обшивка из негорючего изоляционного материала
Воздушные карманы для дополнительного снижения шума
Глушитель внутри кожуха

Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС

Контейнер «Север»

Назначение:

Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Предотвращает доступ посторонних лиц к технике
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Д×Ш×В: 5330×2410×2780 мм

Контейнер «Север-М»

Назначение:

Обеспечивает защиту от атмосферных осадков
Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
Предотвращает доступ посторонних лиц к технике
Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Д×Ш×В: 6000×2440×2591 мм

Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):

Дают больше пространства внутри для свободного прохода, доступа к узлам
Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

Варианты передвижного исполнения

Возможна установка на шасси

Прицепы автомобильные (с ПТС)
Прицепы тракторные (с ПСМ)
Автомобили различных производителей
Сани, полозья

Установка в погодозащитном капоте на одноосном шасси

Насосная установка ПСМ в капоте на лыжах

Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов

Дизельный генератор в шумозащитном кожухе на шасси

Дизельный генератор в погодозащитном капоте на шасси

Энергокомплекс в двух контейнерах на автомобиле Volvo

Сравнить с аналогами

Рейтинг электростанций ПСМ

	ПСМ АД-270 Серия АД «Буран»	ПСМ АД-280 Серия АД «Буран»	ПСМ ADV-280 Серия ADV «Njord»	ПСМ ADP-280 Серия ADP «Perry»
Оценки
Адаптированность к России Возможность запуска и бесперебойной работы двигателя на топливе низкого качества Количество сбоев в работе двигателя при температурах ниже -30° Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно Процент снижения КПД двигателя в условиях пониженной температуры Простота конструкции
Экономичность Расход топлива в час при 75% нагрузке.
Уровень цены Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ. Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России. Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей. Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ. Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации. Суммарный КПД двигателя. Эстетичность и внешний вид двигателя Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность	270 кВт / 338 кВА	280 кВт / 350 кВА	280 кВт / 350 кВА	280 кВт / 350 кВА
Резервная мощность	297 кВт / 371 кВА	308 кВт / 385 кВА	308 кВт / 385 кВА	308 кВт / 385 кВА
Частота тока, Гц	50	50	50	50
Напряжение, В	400	400	400	400
Ресурс до капитального ремонта, м.ч.	30 000	35 000	40 000
Расход топлива, л/ч
- при 75% нагрузки		62	51.1	59.2
- при 100% нагрузки		80.5	68.5	78.9
Двигатель
Модель двигателя	ЯМЗ 6585	ЯМЗ 240НМ2	Volvo Penta TAD1342GE	Perkins 2206A-E13TAG2
Частота вращения вала двигателя, об/мин	1500	1500	1500	1500
Тип	8VTI 8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха	12VT 12-цилиндровый V-образный с турбонаддувом	6LTI 6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха	6LTI 6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм	130	130	131	130
Ход поршня, мм	140	140	158	157
Рабочий объем, л	14.85	22.3	12.78	12.5
Степень сжатия	17.5:1	15.2:1	18.1:1	16.3:1
Система аварийного останова двигателя			электромагнитный клапан
Генератор
Базовая модель генератора	Marelli Motori MJB 315 SB4	Marelli Motori MJB 315 SB4	Marelli Motori MJB 315 SB4 По согласованию с Заказчиком возможна установка синхронного генератора Stamford	Stamford HCI444E
Напряжение, В	400	400	400	400
Род тока	переменный трехфазный	переменный трехфазный	переменный трехфазный	переменный трехфазный
Номинальный коэффициент мощности	0.8	0.8	0.8	0.8
Номинальный ток, А	487	505	504	504
Класс изоляции	H	H	H	H
Степень защиты	IP23	IP23	IP23	IP23
Регулятор напряжения (AVR)	M31FA600A	M31FA600A	M31FA600A	AS440
Система охлаждения
Объем системы охлаждения, л	22 без заправочного объёма радиатора	35 без заправочного объёма радиатора	44	51.4
Охладитель наддувочного воздуха	да		да	да
Расширительный бачок	нет	нет	есть	нет
Крыльчатка вентилятора толкающего типа	есть	есть	есть	есть
Фильтр охлаждающей жидкости	нет	нет	есть	нет
Радиатор жидкостный	есть	есть	есть	есть
Система воздухозабора
Подогреватель воздуха впускного коллектора	нет	нет	есть	нет
Система электрооборудования
Зарядный генератор	Переменного тока, с ременным приводом поликлиновым ремнем, с номинальным напряжением 28 В	модели 63,3701, 28В, 150А	80 А	70 А
Пусковое устройство		электрический стартер типа 25,3708-01	Стартер 7 кВт
Напряжение в системе электрооборудования	24 В		24 В	24 В
Комплект аккумуляторных батарей	есть	есть	есть	есть
Система газовыхлопа
Тип глушителя	Промышленный	Промышленный	Промышленный	Промышленный
Топливная система
Топливный бак, л	600	600	600	600
Расход топлива, л/ч
- при 75% нагрузки		62	51.1	59.2
- при 100% нагрузки		80.5	68.5	78.9
Время автономной работы при 75% мощности, ч.		9.7	11.7	10.1
Время автономной работы при 100% мощности, ч.		7.5	8.8	7.6
Топливные фильтры
- грубой очистки	Полнопоточный фильтр-отстойник с встроенным ручным топливоподкачивающим насосом, влагоотделителем, сменным фильтром и устройством для автоматического подогрева топлива в холодное время года.	с двумя сменными фильтрующими элементами из хлопчатобумажной ровницы	с водоотделителем и индикатором наличия воды в топливе
- тонкой очистки	Полнопоточный, с двумя сменными фильтрами для топлива	с двумя сменными фильтрами
Система топливоподачи	Аккумуляторного типа с высокой энергией впрыска и электронным управлением
Масляная система
Объем системы смазки, л	32	39	36	40
Расход масла при 100% нагрузки, л/ч			0.04
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм		3440×1350×1800	3400×1250×2050	3800×1150×2200
Вес, кг		3710 Указанный вес соответствует массе сухого электроагрегата	2950 Указанный вес соответствует массе сухого электроагрегата	3250

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя60С-Т400-1РГ
Варианты обозначения агрегата: АДРя60С-Т400-1Р, АД60С-Т400-1Р, АД60-Т400, АД 60 т400, АД-60, ЭД-60-Т400, ад 60 т 400, ДЭС 60, ДЭС ад 60, ад-60с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя60С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

Соответствие стандартам

Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015

Скачать опросный лист

Условное обозначение

Условные обозначения

Перейти к списку
дизельных генераторов

psm@powerunit.ru

8-800-500-08-12 (доб. 1100)

! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
