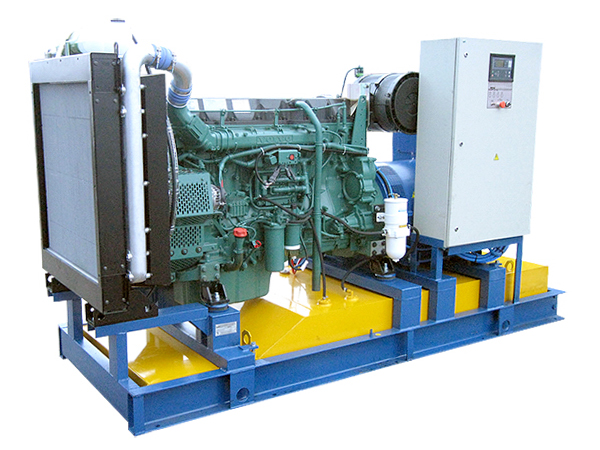

Дизельный генератор ADV-360 Volvo Penta (360 кВт)
еще станций
Volvo Penta
Дизельные генераторы (электростанции) производства ПСМ серии ADV-360 мощностью 364 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADV-360 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADV-360 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 364 кВт / 455 кВА |
Резервная мощность | 400 кВт / 500 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 68.1 |
- при 100% нагрузки | 90.7 |
Модель двигателя | Volvo Penta TAD1345GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 131 |
Ход поршня, мм | 158 |
Рабочий объем, л | 12.78 |
Степень сжатия | 18.1:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Топливный бак, л | 750 |
Расход топлива, л/ч | |
- при 75% нагрузки | 68.1 |
- при 100% нагрузки | 90.7 |
Время автономной работы при 75% мощности, ч. | 11 |
Время автономной работы при 100% мощности, ч. | 8.3 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 36 |
Расход масла при 100% нагрузки, л/ч | 0.04 |

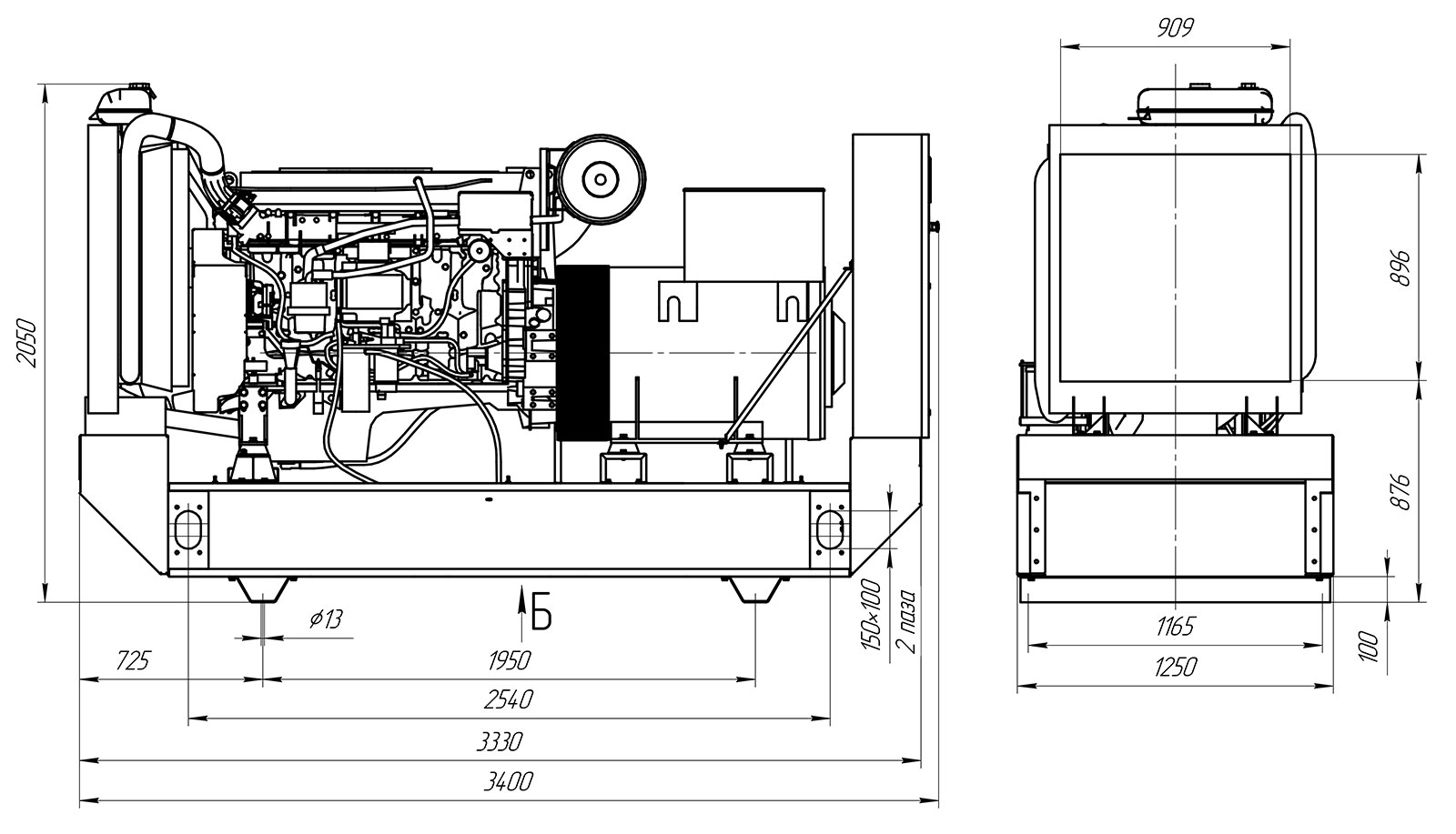

Габаритные размеры (Д×Ш×В), мм | 3400×1250×2050 |
Вес, кг |
3300
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Расширительный бачок | |
Крыльчатка вентилятора толкающего типа | |
Фильтр охлаждающей жидкости | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 44 |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADV «Volvo Penta»
|
Серия ADDo «Hyundai»
|
Серия АД «Буран»
|
Серия ADP «Perkins»
|
Серия ADI «FPT»
|
Серия ADS «Scania»
|
Серия ADC «Cummins»
|
|
Основные характеристики | |||||||
Основная мощность | 364 кВт / 455 кВА | 368 кВт / 460 кВА | 350 кВт / 437 кВА | 360 кВт / 450 кВА | 360 кВт / 450 кВА | 360 кВт / 450 кВА | 360 кВт / 450 кВА |
Резервная мощность | 400 кВт / 500 кВА | 405 кВт / 506 кВА | 385 кВт / 481 кВА | 396 кВт / 495 кВА | 396 кВт / 495 кВА | 400 кВт / 500 кВА | 396 кВт / 495 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 35 000 | 40 000 | 25 000 | ||
Расход топлива, л/ч | |||||||
- при 75% нагрузки | 68.1 | 73.2 | 76.8 | 73.5 | 68 | 63.1 | 75 |
- при 100% нагрузки | 90.7 | 100.8 | 101.2 | 97.9 | 89.9 | 85.3 | 97 |
Двигатель | |||||||
Модель двигателя | Volvo Penta TAD1345GE | Hyundai (Doosan) DP158LC | ЯМЗ 8503.10-01 | Perkins 2506A-E15TAG1 | FPT-Iveco Motors CR13TE6W | Scania DC13 072A (0213) | Cummins QSX15G8 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 131 | 128 | 140 | 137 | 135 | 130 | 137 |
Ход поршня, мм | 158 | 142 | 140 | 171 | 150 | 140 | 169 |
Рабочий объем, л | 12.78 | 14.6 | 25.86 | 15.2 | 12.9 | 12.7 | 15 |
Степень сжатия | 18.1:1 | 15:1 | 15.2:1 | 16:1 | 16.3:1 | ||
Система аварийного останова двигателя | электромагнитный клапан | с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки установлены между ОНВ и впускными коллекторами правого и левого цилиндров | |||||
Заслонка аварийного останова | нет | нет | есть | нет | нет | нет | нет |
Генератор | |||||||
Базовая модель генератора | Marelli Motori MJB 315 MB4 | Marelli Motori MJB 315 MB4 | Marelli Motori MJB 315 MB4 | Leroy Somer TAL 047 B | Marelli Motori MJB 315 MB4 | Mecc Alte ECO40-2S/4 C | Leroy Somer TAL 047 C |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 664 | 664 | 630 | 648 | 650 | 650 | 650 |
Класс изоляции | H | H | H | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | M31FA600A | M31FA600A | M31FA600A | M31FA600A | DER-1/A | ||
Система охлаждения | |||||||
Система охлаждения | жидкостная | жидкостная | |||||
Объем системы охлаждения, л | 44 | 79 |
52
без заправочного объёма радиатора
|
58 | 38.1 | 45 |
42
без заправочного объёма радиатора
|
Охладитель наддувочного воздуха | да | да | да | да | да | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть |
Расширительный бачок | есть | нет | нет | нет | нет | нет | нет |
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | нет |
Система воздухозабора | |||||||
Воздушный фильтр | в корпусе, установлен на двигателе | ||||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | нет |
Система электрооборудования | |||||||
Зарядный генератор | 80 А | 45 А | переменного тока, модель 5702.3701-20 | 70 А | 90 А | 100 А | 35 А |
Пусковое устройство | Стартер 7 кВт | Стартер 7 кВт | электрический стартер, номинальное напряжение 24 В | Стартер 7.5 кВт | стартер номинальным напряжением 24 В | Стартер 6 кВт | |
Аккумуляторные батареи | 2 х 185 А.ч | ||||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть |
Система газовыхлопа | |||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||||
Топливный бак, л | 750 | 750 |
800
Для АД-350 в шумозащитном кожухе размер бака увеличен до 1000 л, время автономной работы при 75% мощности - 13ч, при 100% мощности - 9.9ч
|
750 | 750 | 750 | 750 |
Расход топлива, л/ч | |||||||
- при 50% нагрузки | 50.1 | ||||||
- при 75% нагрузки | 68.1 | 73.2 | 76.8 | 73.5 | 68 | 63.1 | 75 |
- при 100% нагрузки | 90.7 | 100.8 | 101.2 | 97.9 | 89.9 | 85.3 | 97 |
Время автономной работы при 75% мощности, ч. | 11 | 10.2 | 10.4 | 10.2 | 11 | 11.9 | 10 |
Время автономной работы при 100% мощности, ч. | 8.3 | 7.4 | 7.9 | 7.7 | 8.3 | 8.8 | 7.7 |
Топливные фильтры | полнопоточный, со сменным картриджем | тонкая и грубая очистка, установлен на двигателе | |||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | отстойник - 2 шт. | с влагоотделителем 10 микрон | сепаратор | |||
- тонкой очистки | с двумя бумажными фильтрующими элементами | 6 микрон | в наличии | ||||
Система топливоподачи | прямой впрыск, насос-форсунки с электронным управлением | ||||||
Масляная система | |||||||
Объем системы смазки, л | 36 | 22 | 75 | 62 | 35 | 45 | 91 |
Расход масла при 100% нагрузки, л/ч | 0.04 | ||||||
Габариты открытого исполнения | |||||||
Габаритные размеры (Д×Ш×В), мм | 3400×1250×2050 | 3400×1400×2125 | 3430×1320×2111 | 3800×1150×2250 | 3300×1100×1750 | 3427×1500×2066 | |
Вес, кг |
3300
Указанный вес соответствует массе сухого электроагрегата
|
3100 |
4100
Указанный вес соответствует массе сухого электроагрегата
|
3750 | 3290 | 3913 |
Гарантия
Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.
