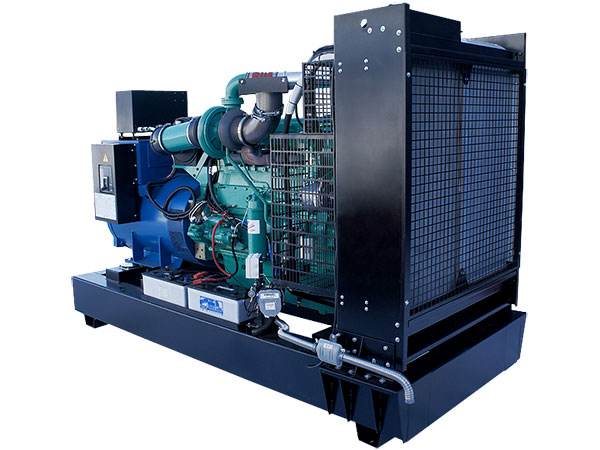

Дизельный генератор ADC-360 Cummins (360 кВт)
Двигатель
Cummins
Cummins
Напряжение:
400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
360 кВт / 450 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
396 кВт / 495 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельные генераторы серии ADC-360 мощностью 360 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADC-360 производства ПСМ применяются в качестве основных и резервных источников электроснабжения вахтовых поселков, строительных площадок, производств, промышленных объектов.
К модели ADC-360 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
Серия ADC «Tornado»- Обладают высокой работоспособностью при низких эксплуатационных затратах
- Отлично подходят для обеспечения энергоснабжения нефтегазовой отрасли
- Большой опыт эксплуатации в России гарантирует доступность запасных частей и сервисного обслуживания
Основные характеристики
| Основная мощность | 360 кВт / 450 кВА |
| Резервная мощность | 396 кВт / 495 кВА |
| Частота тока, Гц | 50 |
| Напряжение, В | 400 |
| Ресурс до капитального ремонта, м.ч. | 25 000 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 75 |
| - при 100% нагрузки | 97 |
Двигатель
| Модель двигателя | Cummins QSX15G8 |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 137 |
| Ход поршня, мм | 169 |
| Рабочий объем, л | 15 |
Генератор
| Модель генератора | Stamford S4L1D-G41 |
| Напряжение, В | 400 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток, А | 650 |
| Класс изоляции | H |
| Степень защиты | IP23 |
| Регулятор напряжения (AVR) | AS440 |
Топливная система
| Топливный бак, л | 900 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 75 |
| - при 100% нагрузки | 97 |
| Время автономной работы при 75% мощности, ч. | 12 |
| Время автономной работы при 100% мощности, ч. | 9.3 |
Открытое исполнение
| Габаритные размеры (Д×Ш×В), мм | 3427×1500×2066 |
| Вес, кг | 3913 |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л |
42
без заправочного объёма радиатора
|
Система электрооборудования
| Зарядный генератор | 35 А |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Зарядное устройство АКБ | |
Масляная система
| Объем системы смазки, л | 91 |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000
Ручной запуск
Система управления ПСМ СУЭМ-1
Реализована на базе микропроцессорного контроллера:
В базовой комплектации – DEIF-CGC-400
ОСНОВНЫЕ ФУНКЦИИ:
| Запуск и останов электроагрегата |
| Управление электроагрегатом по программе, установленной в контроллере |
| Управление коммутационным аппаратом силовой цепи (генераторным выключателем) |
| Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата) |
| Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии |
Автоматический запуск
Со встроенным шкафом АВР
Система управления ПСМ СУЭМ-2
Реализована на базе микропроцессорного контроллера:
в базовой комплектации - DEIF CGC-400
ОСНОВНЫЕ ФУНКЦИИ:
| Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины) |
| Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату |
| Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости) |
| Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата) |
| Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии |
С внешним шкафом АВР
Система управления ПСМ СУЭМ-1
Реализована на базе микропроцессорного контроллера:
В базовой комплектации – DEIF-CGC-400
ОСНОВНЫЕ ФУНКЦИИ:
| Запуск и останов электроагрегата |
| Управление электроагрегатом по программе, установленной в контроллере |
| Управление коммутационным аппаратом силовой цепи (генераторным выключателем) |
| Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата) |
| Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии |
Шкаф АВР (автоматический ввод резерва)
Габариты шкафа (Г×Ш×В), мм: 500×800×1400
Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.
ОСНОВНЫЕ ФУНКЦИИ:
| Измерение и индикация параметров основной сети |
| Подача команды на пуск и останов ДЭС |
| Проведение тестирования резервного ввода с нагрузкой и без |
| Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания |
| Переключение нагрузки на основной ввод при восстановлении сети |
| Сигнализация об авариях, расшифровка произошедших аварий |
В базовую комплектацию автоматизированных дизельных электростанций включены
| Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В |
| Электрический подогреватель охлаждающей жидкости от сети |
! Примечание
Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.
Аккумуляторы
| Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
Опции двигателя
Опции топливной системы
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции системы управления
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
| Катушка с кабелем (для передвижных электростанций) |
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |
Погодозащитный капот
Особенности конструкции:
Защита от осадков
Пожарная безопасность
Защита от взлома
Собственное производство
Сертификат ТС
Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
Шумозащитный кожух
Защита от осадков
Защита от шума
Пожарная безопасность
Защита от взлома
Собственное производство
Сертификат ТС
Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха
Контейнер «Север»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
Контейнер «Север-М»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских цельнометаллических контейнеров
Контейнер цельнометаллический
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
В дополнение к функциям контейнера «Север-М» (на базе морского):- Дают больше пространства внутри для свободного прохода, доступа к узлам
- Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Варианты передвижного исполнения
Возможна установка на шасси
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья
Серия ADC «Tornado»
|
Серия ADDo «Monsoon»
|
Серия АД «Буран»
|
Серия ADV «Njord»
|
Серия ADP «Perry»
|
|
| Оценки | |||||
Адаптированность к России
|
  |
 |
|
|
|
Экономичность
|
|
|
|
|
|
Уровень цены
|
  |
|
|
|
|
Стоимость обслуживания
|
|
|
|
|
|
Доступность сервисного обслуживания
|
|
|
|
|
|
Качество двигателя
|
|
|
|
|
|
| Основные характеристики | |||||
| Основная мощность | 360 кВт / 450 кВА | 368 кВт / 460 кВА | 350 кВт / 437 кВА | 364 кВт / 455 кВА | 360 кВт / 450 кВА |
| Резервная мощность | 396 кВт / 495 кВА | 405 кВт / 506 кВА | 385 кВт / 481 кВА | 400 кВт / 500 кВА | 396 кВт / 495 кВА |
| Частота тока, Гц | 50 | 50 | 50 | 50 | 50 |
| Напряжение, В | 400 | 400 | 400 | 400 | 400 |
| Ресурс до капитального ремонта, м.ч. | 25 000 | 40 000 | 35 000 | 40 000 | |
| Расход топлива, л/ч | |||||
| - при 75% нагрузки | 75 | 73.2 | 76.8 | 68.1 | 73.5 |
| - при 100% нагрузки | 97 | 100.8 | 101.2 | 90.7 | 97.9 |
| Двигатель | |||||
| Модель двигателя | Cummins QSX15G8 | Doosan DP158LC | ЯМЗ 8503.10-01 | Volvo Penta TAD1345GE | Perkins 2506A-E15TAG1 |
| Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
| Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 137 | 128 | 140 | 131 | 137 |
| Ход поршня, мм | 169 | 142 | 140 | 158 | 171 |
| Рабочий объем, л | 15 | 14.6 | 25.86 | 12.78 | 15.2 |
| Степень сжатия | 15:1 | 15.2:1 | 18.1:1 | 16:1 | |
| Система аварийного останова двигателя | с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки установлены между ОНВ и впускными коллекторами правого и левого цилиндров | электромагнитный клапан | |||
| Заслонка аварийного останова | нет | нет | есть | нет | нет |
| Генератор | |||||
| Базовая модель генератора | Stamford S4L1D-G41 |
Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MB4
|
Marelli Motori MJB 315 MB4 |
Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MB4
|
Stamford S4L1D-G41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Stamford HC544C
|
| Напряжение, В | 400 | 400 | 400 | 400 | 400 |
| Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| Номинальный ток, А | 650 | 664 | 630 | 664 | 648 |
| Класс изоляции | H | H | H | H | H |
| Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 |
| Регулятор напряжения (AVR) | AS440 | AS440 | M31FA600A | AS440 | AS440 |
| Система охлаждения | |||||
| Объем системы охлаждения, л |
42
без заправочного объёма радиатора
|
79 |
52
без заправочного объёма радиатора
|
44 | 58 |
| Охладитель наддувочного воздуха | да | да | да | да | да |
| Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть |
| Радиатор жидкостный | есть | есть | есть | есть | есть |
| Расширительный бачок | нет | нет | нет | есть | нет |
| Фильтр охлаждающей жидкости | нет | нет | нет | есть | нет |
| Система воздухозабора | |||||
| Подогреватель воздуха впускного коллектора | нет | нет | нет | есть | нет |
| Система электрооборудования | |||||
| Зарядный генератор | 35 А | 45 А | переменного тока, модель 5702.3701-20 | 80 А | 70 А |
| Пусковое устройство | Стартер 7 кВт | электрический стартер, номинальное напряжение 24 В | Стартер 7 кВт | Стартер 7.5 кВт | |
| Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | |
| Комплект аккумуляторных батарей | есть | есть | есть | есть | есть |
| Зарядное устройство АКБ | есть | нет | нет | нет | нет |
| Система газовыхлопа | |||||
| Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
| Топливная система | |||||
| Топливный бак, л | 900 | 900 |
800
Для АД-350 в шумозащитном кожухе размер бака увеличен до 1000 л, время автономной работы при 75% мощности - 13ч, при 100% мощности - 9.9ч
|
900 | 900 |
| Расход топлива, л/ч | |||||
| - при 75% нагрузки | 75 | 73.2 | 76.8 | 68.1 | 73.5 |
| - при 100% нагрузки | 97 | 100.8 | 101.2 | 90.7 | 97.9 |
| Время автономной работы при 75% мощности, ч. | 12 | 12.3 | 10.4 | 13.2 | 12.2 |
| Время автономной работы при 100% мощности, ч. | 9.3 | 8.9 | 7.9 | 9.9 | 9.2 |
| Топливные фильтры | полнопоточный, со сменным картриджем | ||||
| - грубой очистки | отстойник - 2 шт. | с водоотделителем и индикатором наличия воды в топливе | |||
| - тонкой очистки | с двумя бумажными фильтрующими элементами | ||||
| Масляная система | |||||
| Объем системы смазки, л | 91 | 22 | 75 | 36 | 62 |
| Расход масла при 100% нагрузки, л/ч | 0.04 | ||||
| Габариты открытого исполнения | |||||
| Габаритные размеры (Д×Ш×В), мм | 3427×1500×2066 | 3400×1400×2125 | 3430×1320×2111 | 3400×1250×2050 | 3800×1150×2250 |
| Вес, кг | 3913 | 3100 |
4100
Указанный вес соответствует массе сухого электроагрегата
|
3300
Указанный вес соответствует массе сухого электроагрегата
|
3750 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
