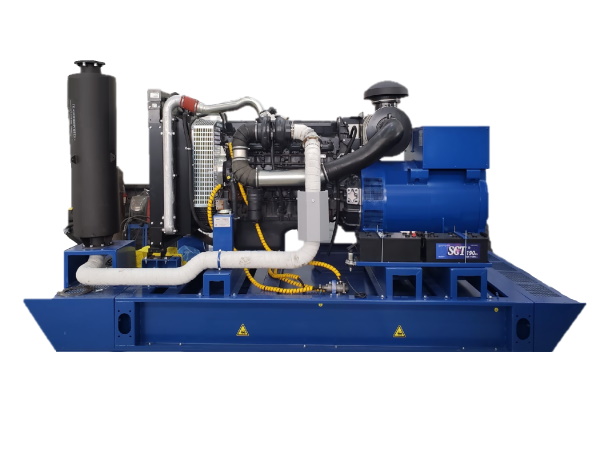

Дизельный генератор ADI-360 FPT (360 кВт)
еще станций
FPT-Iveco Motors
Дизельные генераторы производства ПСМ серии ADI-360 мощностью 360 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В. Электростанции собраны на базе современных и экономичных итальянских дизельных двигателей FPT (Iveco Motors).
ADI-360 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADI-360 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
от 24 до 500 кВт
- Ультрасовременные двигатели FPT гарантируют высокую производительность при любых условиях работы
- Двигатели имеют лучший показатель межсервисного интервала среди аналогов - 600 моточасов
Основная мощность | 360 кВт / 450 кВА |
Резервная мощность | 396 кВт / 495 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 68 |
- при 100% нагрузки | 89.9 |
Модель двигателя | FPT-Iveco Motors CR13TE6W |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 135 |
Ход поршня, мм | 150 |
Рабочий объем, л | 12.9 |
Топливный бак, л | 750 |
Расход топлива, л/ч | |
- при 50% нагрузки | 50.1 |
- при 75% нагрузки | 68 |
- при 100% нагрузки | 89.9 |
Время автономной работы при 75% мощности, ч. | 11 |
Время автономной работы при 100% мощности, ч. | 8.3 |
Топливные фильтры | тонкая и грубая очистка, установлен на двигателе |
Объем системы смазки, л | 35 |
Воздушный фильтр | в корпусе, установлен на двигателе |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Система охлаждения | жидкостная |
Объем системы охлаждения, л | 38.1 |
Зарядный генератор | 90 А |
Пусковое устройство | стартер номинальным напряжением 24 В |
Аккумуляторные батареи | 2 х 185 А.ч |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м

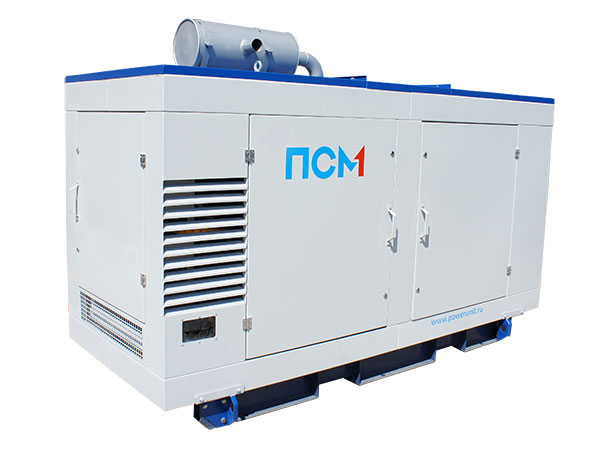

Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора

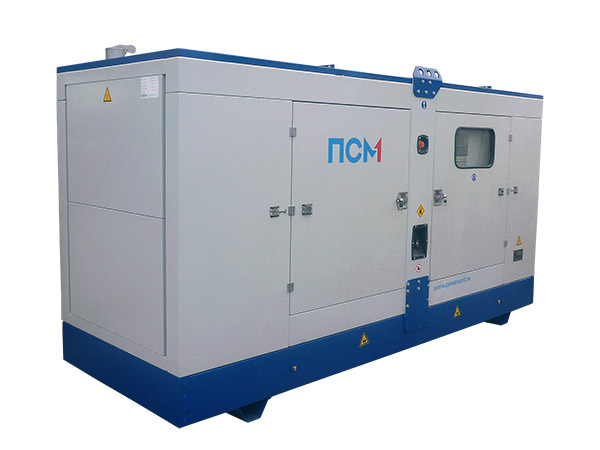

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха

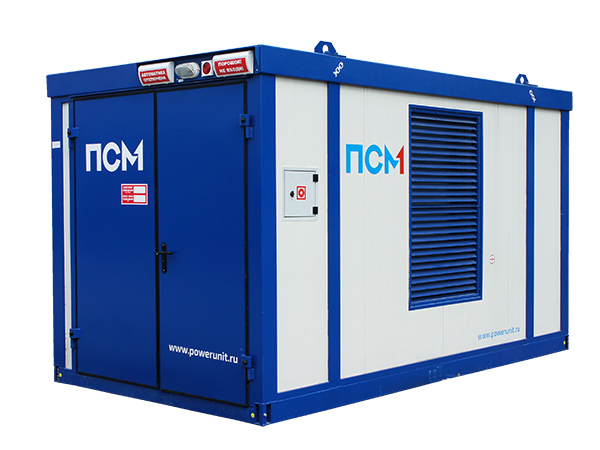

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADI «FPT»
|
Серия ADDo «Hyundai»
|
Серия АД «Буран»
|
Серия ADV «Volvo Penta»
|
Серия ADP «Perkins»
|
Серия ADS «Scania»
|
Серия ADC «Cummins»
|
|
Основные характеристики | |||||||
Основная мощность | 360 кВт / 450 кВА | 368 кВт / 460 кВА | 350 кВт / 437 кВА | 364 кВт / 455 кВА | 360 кВт / 450 кВА | 360 кВт / 450 кВА | 360 кВт / 450 кВА |
Резервная мощность | 396 кВт / 495 кВА | 405 кВт / 506 кВА | 385 кВт / 481 кВА | 400 кВт / 500 кВА | 396 кВт / 495 кВА | 400 кВт / 500 кВА | 396 кВт / 495 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 35 000 | 40 000 | 40 000 | 25 000 | ||
Расход топлива, л/ч | |||||||
- при 75% нагрузки | 68 | 73.2 | 76.8 | 68.1 | 73.5 | 63.1 | 75 |
- при 100% нагрузки | 89.9 | 100.8 | 101.2 | 90.7 | 97.9 | 85.3 | 97 |
Двигатель | |||||||
Модель двигателя | FPT-Iveco Motors CR13TE6W | Hyundai (Doosan) DP158LC | ЯМЗ 8503.10-01 | Volvo Penta TAD1345GE | Perkins 2506A-E15TAG1 | Scania DC13 072A (0213) | Cummins QSX15G8 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 135 | 128 | 140 | 131 | 137 | 130 | 137 |
Ход поршня, мм | 150 | 142 | 140 | 158 | 171 | 140 | 169 |
Рабочий объем, л | 12.9 | 14.6 | 25.86 | 12.78 | 15.2 | 12.7 | 15 |
Степень сжатия | 15:1 | 15.2:1 | 18.1:1 | 16:1 | 16.3:1 | ||
Система аварийного останова двигателя | с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки установлены между ОНВ и впускными коллекторами правого и левого цилиндров | электромагнитный клапан | |||||
Заслонка аварийного останова | нет | нет | есть | нет | нет | нет | нет |
Генератор | |||||||
Базовая модель генератора | Marelli Motori MJB 315 MB4 | Marelli Motori MJB 315 MB4 | Marelli Motori MJB 315 MB4 | Marelli Motori MJB 315 MB4 | Leroy Somer TAL 047 B | Mecc Alte ECO40-2S/4 C | Leroy Somer TAL 047 C |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 650 | 664 | 630 | 664 | 648 | 650 | 650 |
Класс изоляции | H | H | H | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | M31FA600A | M31FA600A | M31FA600A | M31FA600A | DER-1/A | ||
Система охлаждения | |||||||
Система охлаждения | жидкостная | жидкостная | |||||
Объем системы охлаждения, л | 38.1 | 79 |
52
без заправочного объёма радиатора
|
44 | 58 | 45 |
42
без заправочного объёма радиатора
|
Охладитель наддувочного воздуха | да | да | да | да | да | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть |
Расширительный бачок | нет | нет | нет | есть | нет | нет | нет |
Фильтр охлаждающей жидкости | нет | нет | нет | есть | нет | нет | нет |
Система воздухозабора | |||||||
Воздушный фильтр | в корпусе, установлен на двигателе | ||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | есть | нет | нет | нет |
Система электрооборудования | |||||||
Зарядный генератор | 90 А | 45 А | переменного тока, модель 5702.3701-20 | 80 А | 70 А | 100 А | 35 А |
Пусковое устройство | стартер номинальным напряжением 24 В | Стартер 7 кВт | электрический стартер, номинальное напряжение 24 В | Стартер 7 кВт | Стартер 7.5 кВт | Стартер 6 кВт | |
Аккумуляторные батареи | 2 х 185 А.ч | ||||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть |
Система газовыхлопа | |||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||||
Топливный бак, л | 750 | 750 |
800
Для АД-350 в шумозащитном кожухе размер бака увеличен до 1000 л, время автономной работы при 75% мощности - 13ч, при 100% мощности - 9.9ч
|
750 | 750 | 750 | 750 |
Расход топлива, л/ч | |||||||
- при 50% нагрузки | 50.1 | ||||||
- при 75% нагрузки | 68 | 73.2 | 76.8 | 68.1 | 73.5 | 63.1 | 75 |
- при 100% нагрузки | 89.9 | 100.8 | 101.2 | 90.7 | 97.9 | 85.3 | 97 |
Время автономной работы при 75% мощности, ч. | 11 | 10.2 | 10.4 | 11 | 10.2 | 11.9 | 10 |
Время автономной работы при 100% мощности, ч. | 8.3 | 7.4 | 7.9 | 8.3 | 7.7 | 8.8 | 7.7 |
Топливные фильтры | тонкая и грубая очистка, установлен на двигателе | полнопоточный, со сменным картриджем | |||||
- грубой очистки | отстойник - 2 шт. | с водоотделителем и индикатором наличия воды в топливе | с влагоотделителем 10 микрон | сепаратор | |||
- тонкой очистки | с двумя бумажными фильтрующими элементами | 6 микрон | в наличии | ||||
Система топливоподачи | прямой впрыск, насос-форсунки с электронным управлением | ||||||
Масляная система | |||||||
Объем системы смазки, л | 35 | 22 | 75 | 36 | 62 | 45 | 91 |
Расход масла при 100% нагрузки, л/ч | 0.04 | ||||||
Габариты открытого исполнения | |||||||
Габаритные размеры (Д×Ш×В), мм | 3400×1400×2125 | 3430×1320×2111 | 3400×1250×2050 | 3800×1150×2250 | 3300×1100×1750 | 3427×1500×2066 | |
Вес, кг | 3100 |
4100
Указанный вес соответствует массе сухого электроагрегата
|
3300
Указанный вес соответствует массе сухого электроагрегата
|
3750 | 3290 | 3913 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
