Дизельный генератор ADV-200 Volvo Penta (200 кВт)

Двигатель
Volvo Penta
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
200 кВт / 250 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
220 кВт / 275 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации

Дизельные генераторы (электростанции) производства ПСМ серии ADV-200 мощностью 200 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADV-200 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции ADV-200 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADV «Volvo Penta»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Укомплектованы электронной системой управления двигателем
  • Снижают стоимость одного кВт электроэнергии на 5-7%
  • Соответствуют экологическому стандарту Tier 4
Почему ПСМ работает с Volvo Penta

Все дизельные электростанции Volvo Penta

Основные характеристики
Основная мощность 200 кВт / 250 кВА
Резервная мощность 220 кВт / 275 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 42.2
- при 100% нагрузки 54.7
Двигатель
Модель двигателя Volvo Penta TAD734GE
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 108
Ход поршня, мм 130
Рабочий объем, л 7.15
Степень сжатия 17:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Модель генератора Marelli Motori MXB-E 250 MB4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 360
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) MARK VX
Топливная система
Топливный бак, л 400
Расход топлива, л/ч
- при 75% нагрузки 42.2
- при 100% нагрузки 54.7
Время автономной работы при 75% мощности, ч. 9.5
Время автономной работы при 100% мощности, ч. 7.3
Топливные фильтры
- грубой очистки с водоотделителем
- тонкой очистки со сменным фильтрующим элементом
Масляная система
Объем системы смазки, л 29
Расход масла при 100% нагрузки, л/ч 0.03
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)

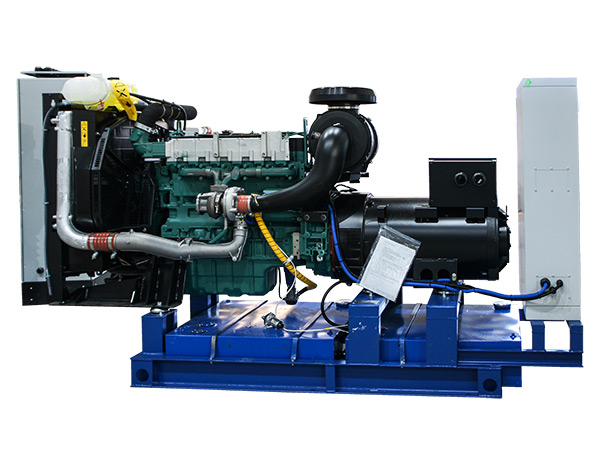

Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 3017×1050×1717
Вес, кг 2530
Указанный вес соответствует массе сухого электроагрегата
Система воздухозабора
Подогреватель воздуха впускного коллектора
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Расширительный бачок
Крыльчатка вентилятора толкающего типа
Фильтр охлаждающей жидкости
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 32
Система электрооборудования
Зарядный генератор 100 А
Пусковое устройство Стартер 5.5 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 2950×1350×1910 мм

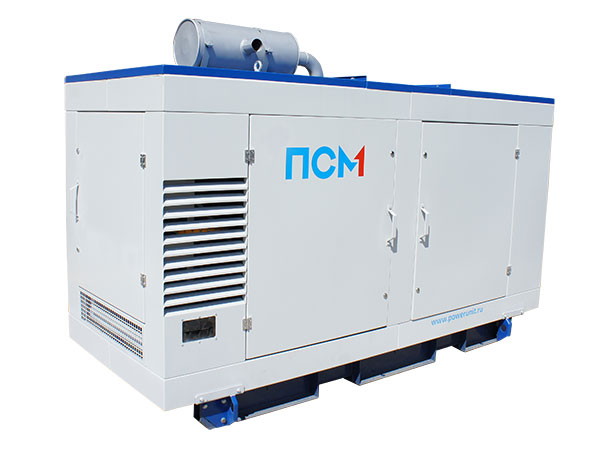

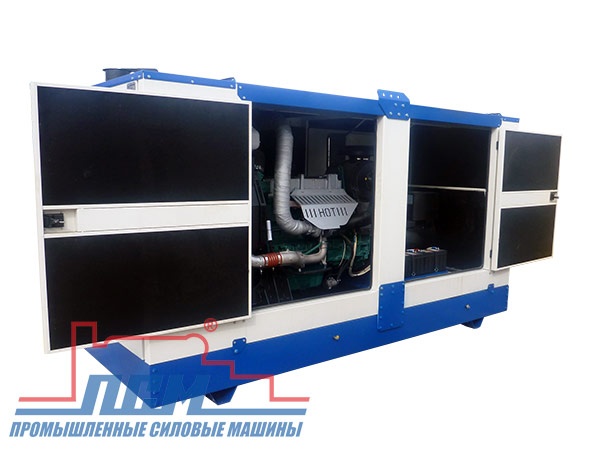

Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 3170 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3850×1500×2170 мм

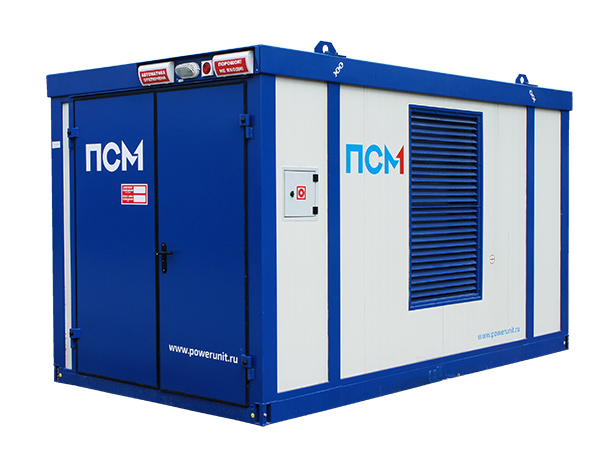

Контейнер «Север» Контейнер «Север»

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 4930 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4195×2390×2475 мм
Контейнер «Север-М» Контейнер «Север-М»

Изготавливается на базе морских контейнеров

  • Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 6850 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий

Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР)

Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADV-200
Серия ADV «Volvo Penta»
АД-200 (ЯМЗ-7514.10)
Серия АД «Буран»
ADDo-200
Серия ADDo «Doosan»
АД-200 (ЯМЗ-6503)
Серия АД «Буран»
ADP-200
Серия ADP «Perkins»
ADI-200
Серия ADI «FPT»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА
Резервная мощность 220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА
Частота тока, Гц 50 50 50 50 50 50
Напряжение, В 400 400 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000 35 000 40 000 30 000
Расход топлива, л/ч
- при 75% нагрузки 42.2 46.3 43.6 43.9 40
- при 100% нагрузки 54.7 59 58.1 58.5
Двигатель
Модель двигателя Volvo Penta TAD734GE ЯМЗ 7514.10 Doosan P126TI ЯМЗ 6503 Perkins 1206A-70TTAG3 FPT-Iveco Motors NEF67TE8W
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500 1500 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 108 130 123 123 105 104
Ход поршня, мм 130 140 155 156 135 132
Рабочий объем, л 7.15 14.86 11.1 11.12 7.01 6.7
Степень сжатия 17:1 16.5:1 17:1 16.4:1 15.8:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MXB-E 250 MB4 Marelli Motori MXB-E 250 MB4 Marelli Motori MXB-E 250 MB4 Marelli Motori MXB-E 250 MB4 Leroy Somer TAL 046 D Marelli Motori MXB-E 250 MB4
Напряжение, В 400 400 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 360 360 360 360 360 361
Класс изоляции H H H H H H
Степень защиты IP23 IP23 IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) MARK VX MARK VX MARK VX MARK VX MARK VX
Система охлаждения
Система охлаждения 36 жидкостная
Объем системы охлаждения, л 32 22
без заправочного объёма радиатора
51 25 25.5
Охладитель наддувочного воздуха да да да да да да
Крыльчатка вентилятора толкающего типа есть есть есть есть есть есть
Радиатор жидкостный есть есть есть есть есть есть
Расширительный бачок есть нет нет нет нет нет
Фильтр охлаждающей жидкости есть нет нет нет есть нет
Система воздухозабора
Воздушный фильтр в корпусе, установлен на двигателе
Подогреватель воздуха впускного коллектора есть нет нет нет нет нет
Система электрооборудования
Зарядный генератор 100 А переменного тока, модели 1322.3771 45 А 90 А
Пусковое устройство Стартер 5.5 кВт электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ Стартер 6 кВт стартер номинальным напряжением 12 В
Аккумуляторные батареи 185 А.ч
Напряжение в системе электрооборудования 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 400 600
Для АД-200 в шумозащитном кожухе размер бака увеличен до 400 л, время автономной работы при 75% мощности - 8.6ч, при 100% мощности - 6.8ч
400 600 400 400
Расход топлива, л/ч
- при 75% нагрузки 42.2 46.3 43.6 43.9 40
- при 100% нагрузки 54.7 59 58.1 58.5
Время автономной работы при 75% мощности, ч. 9.5 13 9.2 9.1 10
Время автономной работы при 100% мощности, ч. 7.3 10.2 6.9 6.8
Топливные фильтры полнопоточный, со сменным картриджем тонкая и грубая очистка, установлен на двигателе
- грубой очистки с водоотделителем отстойник
- тонкой очистки со сменным фильтрующим элементом со сменным фильтром
Система топливоподачи CRS, ЭБУ
Масляная система
Объем системы смазки, л 29 32 23 36.4 13-16 17.2
Расход масла при 100% нагрузки, л/ч 0.03
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 3017×1050×1717 3210×1300×1898 3180×1112×1764 2910×1232×1734
Вес, кг 2530
Указанный вес соответствует массе сухого электроагрегата
2750
Указанный вес соответствует массе сухого электроагрегата
2254 2143

Гарантия

Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
