Дизельный генератор ADI-200 FPT (200 кВт)
еще станций
FPT-Iveco Motors

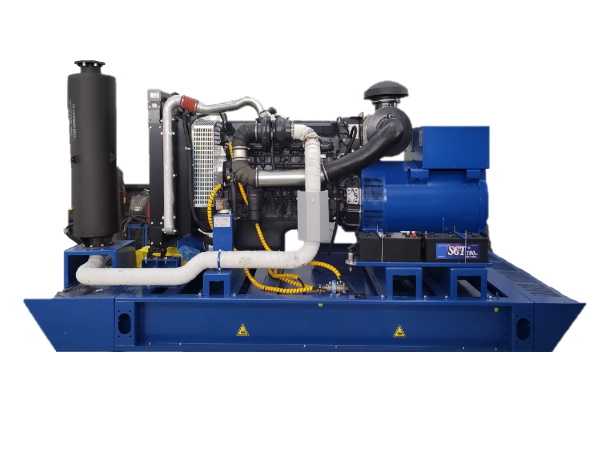

Дизельные генераторы производства ПСМ серии ADI-200 мощностью 200 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В. Электростанции собраны на базе современных и экономичных итальянских дизельных двигателей FPT (Iveco Motors).
ADI-200 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADI-200 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
от 24 до 500 кВт
- Ультрасовременные двигатели FPT гарантируют высокую производительность при любых условиях работы
- Двигатели имеют лучший показатель межсервисного интервала среди аналогов - 600 моточасов
Основная мощность | 200 кВт / 250 кВА |
Резервная мощность | 220 кВт / 275 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 40 |
Модель двигателя | FPT-Iveco Motors NEF67TE8W |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 104 |
Ход поршня, мм | 132 |
Рабочий объем, л | 6.7 |
Топливный бак, л | 400 |
Расход топлива, л/ч | |
- при 75% нагрузки | 40 |
Время автономной работы при 75% мощности, ч. | 10 |
Топливные фильтры | тонкая и грубая очистка, установлен на двигателе |
Объем системы смазки, л | 17.2 |
Габаритные размеры (Д×Ш×В), мм | 3180х1000х1615 |
Вес, кг | 1900 |
Воздушный фильтр | в корпусе, установлен на двигателе |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Система охлаждения | жидкостная |
Объем системы охлаждения, л | 25.5 |
Зарядный генератор | 90 А |
Пусковое устройство | стартер номинальным напряжением 12 В |
Аккумуляторные батареи | 185 А.ч |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м

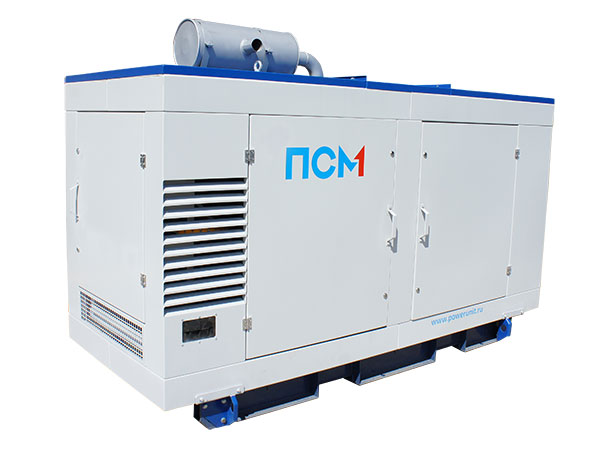

Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора

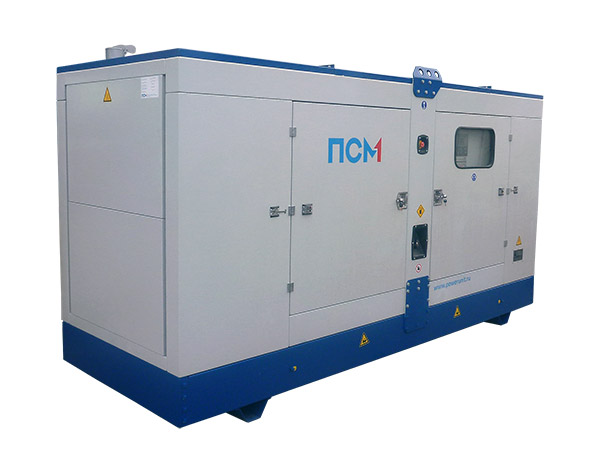

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха

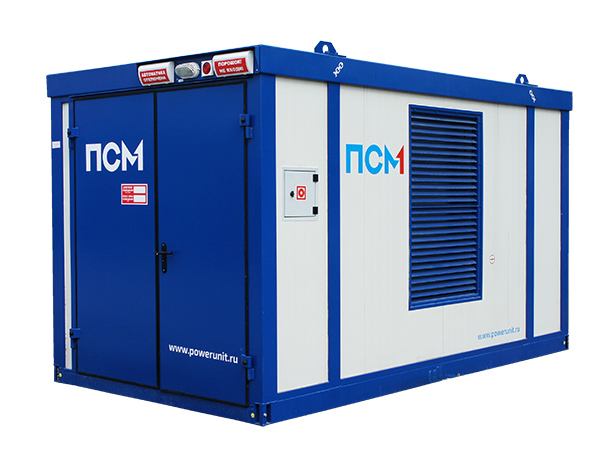

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |

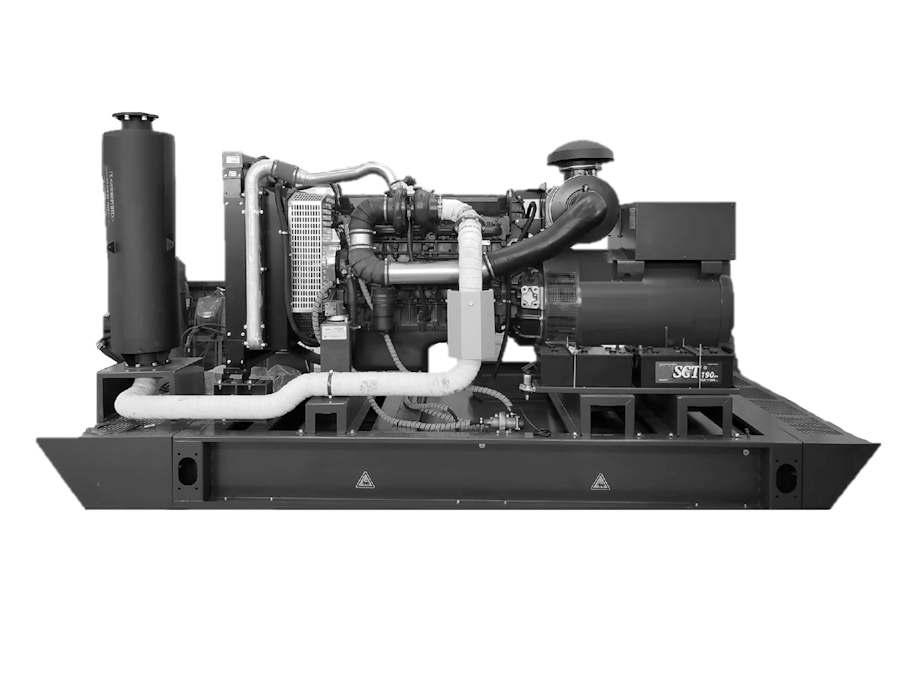

Серия ADI «FPT»
|
Серия АД «Буран»
|
Серия ADDo «Hyundai»
|
Серия АД «Буран»
|
Серия ADV «Volvo Penta»
|
Серия ADP «Perkins»
|
Серия ADS «Scania»
|
|
Основные характеристики | |||||||
Основная мощность | 200 кВт / 250 кВА | 200 кВт / 250 кВА | 200 кВт / 250 кВА | 200 кВт / 250 кВА | 200 кВт / 250 кВА | 200 кВт / 250 кВА | 200 кВт / 250 кВА |
Резервная мощность | 220 кВт / 275 кВА | 220 кВт / 275 кВА | 220 кВт / 275 кВА | 220 кВт / 275 кВА | 220 кВт / 275 кВА | 220 кВт / 275 кВА | 220 кВт / 275 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 35 000 | 40 000 | 30 000 | 40 000 | 40 000 | ||
Расход топлива, л/ч | |||||||
- при 75% нагрузки | 40 | 46.3 | 43.6 | 42.2 | 43.9 | 36.9 | |
- при 100% нагрузки | 59 | 58.1 | 54.7 | 58.5 | 49.2 | ||
Двигатель | |||||||
Модель двигателя | FPT-Iveco Motors NEF67TE8W | ЯМЗ 7514.10 | Hyundai (Doosan) P126TI | ЯМЗ 6503 | Volvo Penta TAD734GE | Perkins 1206A-70TTAG3 | Scania DC09 072A (0211) |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
5LTI
5-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 104 | 130 | 123 | 123 | 108 | 105 | 130 |
Ход поршня, мм | 132 | 140 | 155 | 156 | 130 | 135 | 140 |
Рабочий объем, л | 6.7 | 14.86 | 11.1 | 11.12 | 7.15 | 7.01 | 9.3 |
Степень сжатия | 16.5:1 | 17:1 | 16.4:1 | 17:1 | 15.8:1 | 16:1 | |
Система аварийного останова двигателя | электромагнитный клапан | ||||||
Генератор | |||||||
Базовая модель генератора | Marelli Motori MXB-E 250 MB4 | Marelli Motori MXB-E 250 MB4 | Marelli Motori MXB-E 250 MB4 | Marelli Motori MXB-E 250 MB4 | Marelli Motori MXB-E 250 MB4 | Leroy Somer TAL 046 D | Mecc Alte ECO38-2M/4 C |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 361 | 360 | 360 | 360 | 360 | 360 | 361 |
Класс изоляции | H | H | H | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | MARK VX | MARK VX | MARK VX | MARK VX | MARK VX | DSR | |
Система охлаждения | |||||||
Система охлаждения | жидкостная | 36 | жидкостная | ||||
Объем системы охлаждения, л | 25.5 |
22
без заправочного объёма радиатора
|
51 | 32 | 25 | 37 | |
Охладитель наддувочного воздуха | да | да | да | да | да | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть |
Расширительный бачок | нет | нет | нет | нет | есть | нет | нет |
Фильтр охлаждающей жидкости | нет | нет | нет | нет | есть | есть | нет |
Система воздухозабора | |||||||
Воздушный фильтр | в корпусе, установлен на двигателе | ||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | есть | нет | нет |
Система электрооборудования | |||||||
Зарядный генератор | 90 А | переменного тока, модели 1322.3771 | 45 А | 100 А | 100 А | ||
Пусковое устройство | стартер номинальным напряжением 12 В | электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ | Стартер 6 кВт | Стартер 5.5 кВт | Стартер 6 кВт | ||
Аккумуляторные батареи | 185 А.ч | ||||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | |||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть |
Система газовыхлопа | |||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||||
Топливный бак, л | 400 |
600
Для АД-200 в шумозащитном кожухе размер бака увеличен до 400 л, время автономной работы при 75% мощности - 8.6ч, при 100% мощности - 6.8ч
|
400 | 600 | 400 | 400 | 400 |
Расход топлива, л/ч | |||||||
- при 75% нагрузки | 40 | 46.3 | 43.6 | 42.2 | 43.9 | 36.9 | |
- при 100% нагрузки | 59 | 58.1 | 54.7 | 58.5 | 49.2 | ||
Время автономной работы при 75% мощности, ч. | 10 | 13 | 9.2 | 9.5 | 9.1 | 10.8 | |
Время автономной работы при 100% мощности, ч. | 10.2 | 6.9 | 7.3 | 6.8 | 8.1 | ||
Топливные фильтры | тонкая и грубая очистка, установлен на двигателе | полнопоточный, со сменным картриджем | |||||
- грубой очистки | отстойник | с водоотделителем | с влагоотделителем 10 микрон | ||||
- тонкой очистки | со сменным фильтром | со сменным фильтрующим элементом | 6 микрон | ||||
Система топливоподачи | CRS, ЭБУ | прямой впрыск, насос-форсунки Scania PDE с электронным управлением | |||||
Масляная система | |||||||
Объем системы смазки, л | 17.2 | 32 | 23 | 36.4 | 29 | 13-16 | 38 |
Расход масла при 100% нагрузки, л/ч | 0.03 | ||||||
Габариты открытого исполнения | |||||||
Габаритные размеры (Д×Ш×В), мм | 3180х1000х1615 | 3210×1300×1898 | 3180×1112×1764 | 3017×1050×1717 | 2910×1232×1734 | 3000×1100×1750 | |
Вес, кг | 1900 |
2750
Указанный вес соответствует массе сухого электроагрегата
|
2254 |
2530
Указанный вес соответствует массе сухого электроагрегата
|
2143 | 2550 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
