Дизельная электростанция АД-200 ЯМЗ (200 кВт)

Двигатель
ЯМЗ
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
200 кВт / 250 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
220 кВт / 275 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельный генератор ПСМ АД-200 есть в наличии.

Дизельные генераторы производства ПСМ АД-200 мощностью 200 кВт вырабатывают 3-фазный электрический ток (частота 50 Гц, напряжение 400 В).

Электростанции (дизельные генераторы) серии АД-200 используют в качестве источников электроэнергии на небольших объектах - в медицинских и учебных заведениях, АЗС, магазинах, коттеджных поселках, стройплощадках и т.д. Дизель генератор АД 200 может работать как в основном так и резервном режиме.

Электростанцию АД-200 можно установить в капот, шумозащитный кожух, контейнер, а так же разместить на шасси для удобного перемещения.

Серия АД «Буран»
от 12 до 400 кВт
Собираются на базе отечественных двигателей ЯМЗ, ММЗ, ТМЗ
  • Принимают до 100% нагрузки единовременно
  • Работают без сбоев даже на топливе низкого качества
  • Требуют элементарного технического обслуживания

Все дизельные электростанции ЯМЗ, ММЗ, ТМЗ

Основные характеристики
Основная мощность 200 кВт / 250 кВА
Резервная мощность 220 кВт / 275 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 35 000
Расход топлива, л/ч
- при 75% нагрузки 46.3
- при 100% нагрузки 59
Двигатель
Модель двигателя ЯМЗ 7514.10
Частота вращения вала двигателя, об/мин 1500
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем, л 14.86
Степень сжатия 16.5:1
Генератор
Модель генератора Marelli Motori MJB 250 LB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Stamford UCDI274K
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 360
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M16FA655A
Топливная система
Топливный бак, л 300
Для АД-200 в шумозащитном кожухе размер бака увеличен до 400 л, время автономной работы при 75% мощности - 8.6ч, при 100% мощности - 6.8ч
Расход топлива, л/ч
- при 75% нагрузки 46.3
- при 100% нагрузки 59
Время автономной работы при 75% мощности, ч. 6.5
Время автономной работы при 100% мощности, ч. 5.1
Топливные фильтры
- грубой очистки отстойник
- тонкой очистки со сменным фильтром

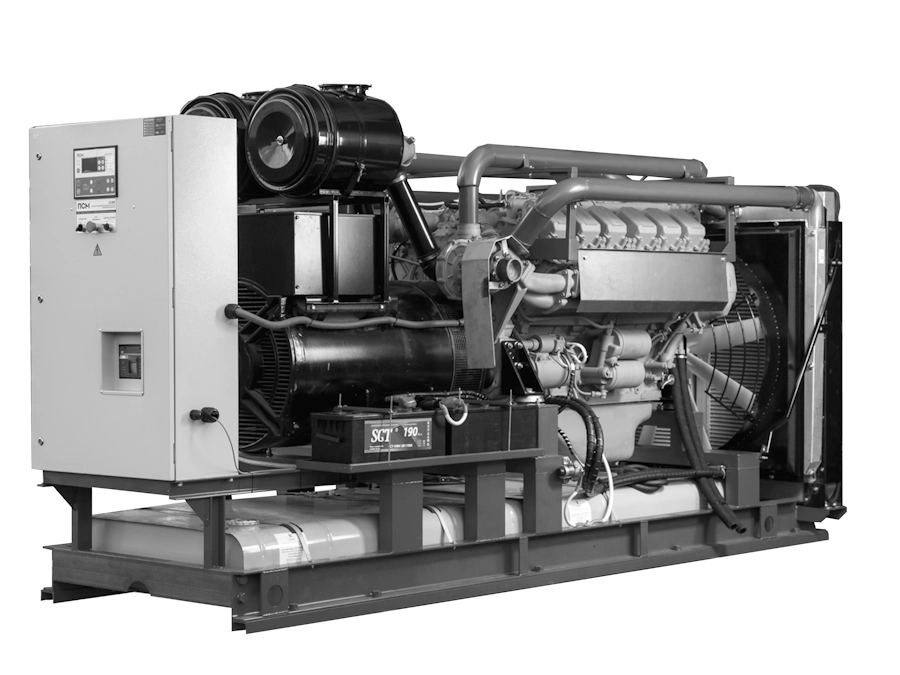

Открытое исполнение

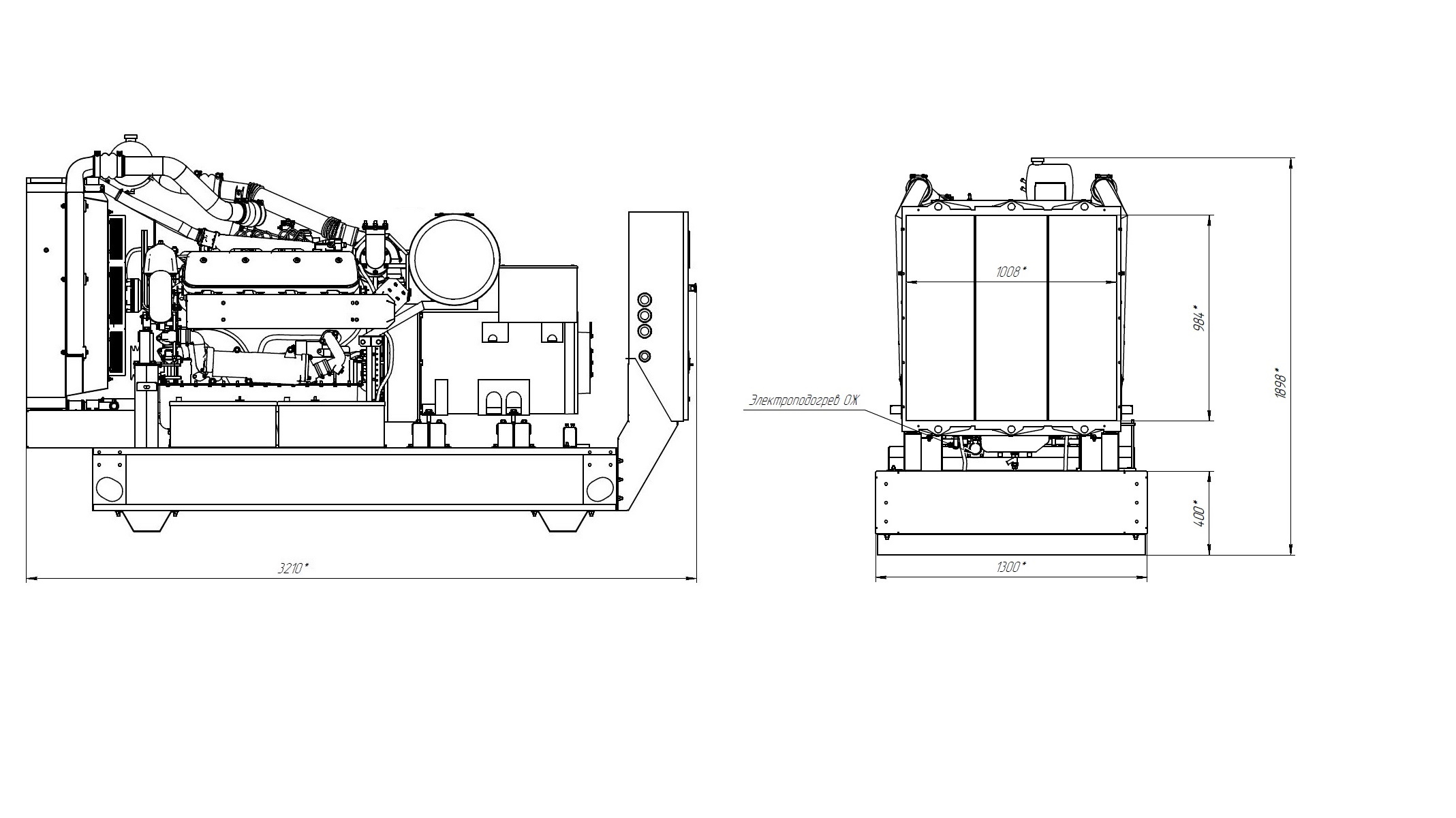

Габаритные размеры (Д×Ш×В), мм 3118×1112×1614
Вес, кг 2700
Указанный вес соответствует массе сухого электроагрегата
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 22
без заправочного объёма радиатора
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ
Комплект аккумуляторных батарей
Масляная система
Объем системы смазки, л 32
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%

Система управления осуществляет запуск и остановку электроагрегата, измерение текущих параметров двигателя и вырабатываемой электроэнергии, аварийную остановку в случае неполадок. Соответствует ГОСТ Р ИСО 8528-4 и ГОСТ Р 51321.1-2000

Ручной запуск

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

Возможно изготовление системы управления с аналоговыми приборами

Автоматический запуск

Со встроенным шкафом АВР

Система управления ПСМ СУЭМ-2
Система управления ПСМ СУЭМ-2

Реализована на базе микропроцессорного контроллера:

в базовой комплектации - DEIF CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
Автоматический запуск двигателя при отклонении параметров основной сети и подключение потребителя к электроагрегату
Управление электроагрегатом по программе, установленной в контроллере ( в том числе подзарядка аккумуляторных батарей и управление электрическим подогревателем охлаждающей жидкости)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии

С внешним шкафом АВР

Система управления ПСМ СУЭМ-1
Система управления ПСМ СУЭМ-1

Реализована на базе микропроцессорного контроллера:

В базовой комплектации – DEIF-CGC-400

ОСНОВНЫЕ ФУНКЦИИ:

Запуск и останов электроагрегата
Управление электроагрегатом по программе, установленной в контроллере
Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Габариты шкафа (Г×Ш×В), мм: 250×650×800

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
!  Примечание

Возможно исполнение с демонтажем пульта управления, шкафа АВР для установки системы автоматики заказчика.

Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Электронный регулятор частоты вращения
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Заслонка аварийного останова
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы
Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль

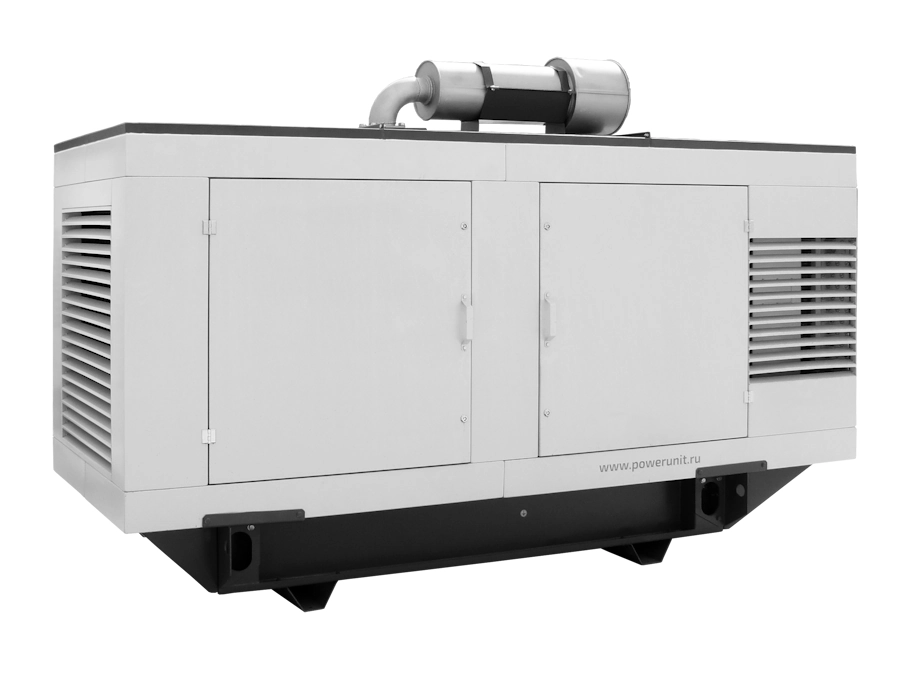

Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа

Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в капоте указан справочно, полный вес зависит от набора дополнительного оборудования 3110 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3292×1385×2269 мм

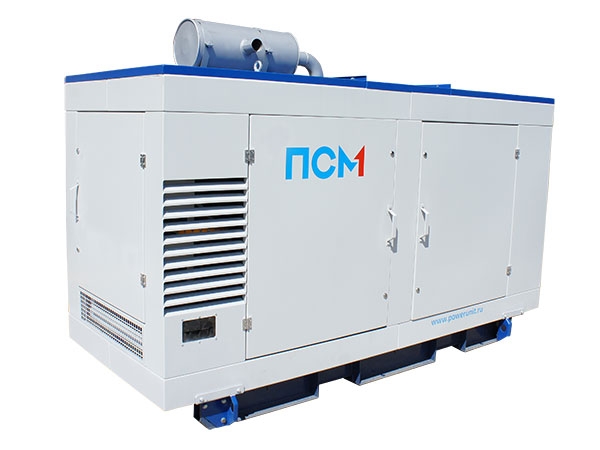

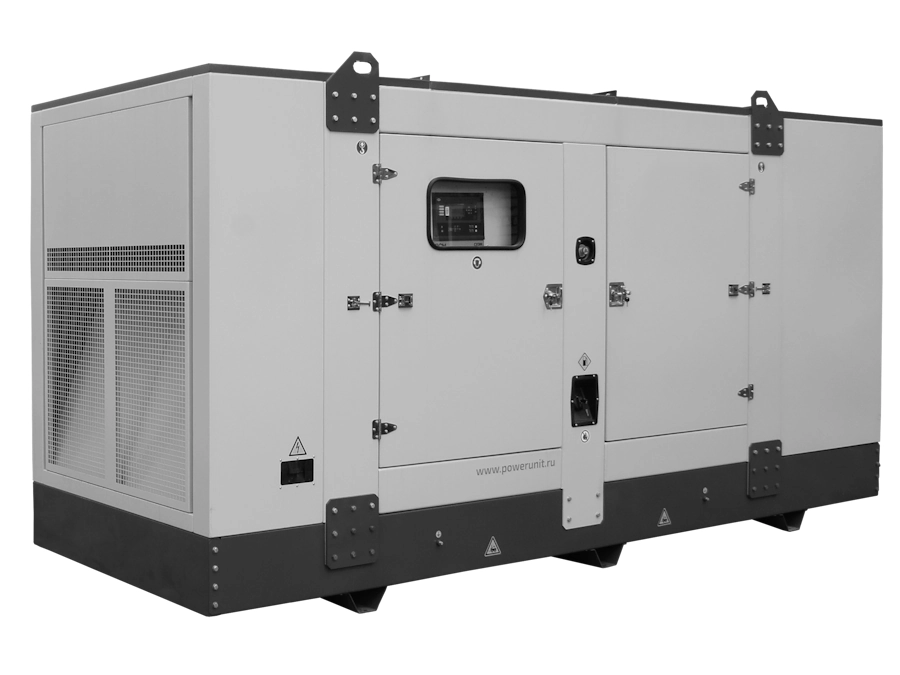

Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 3900 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3850×1440×2169 мм

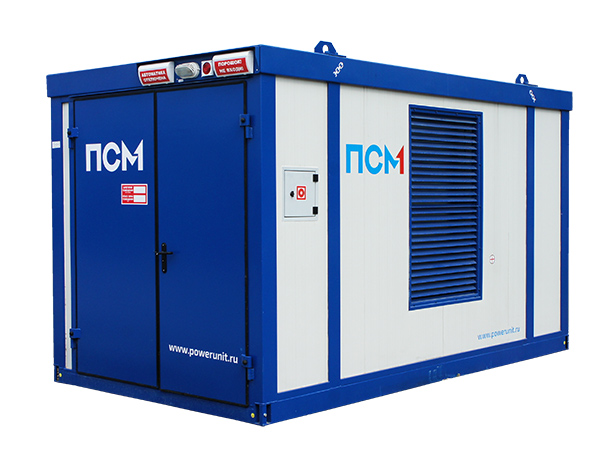

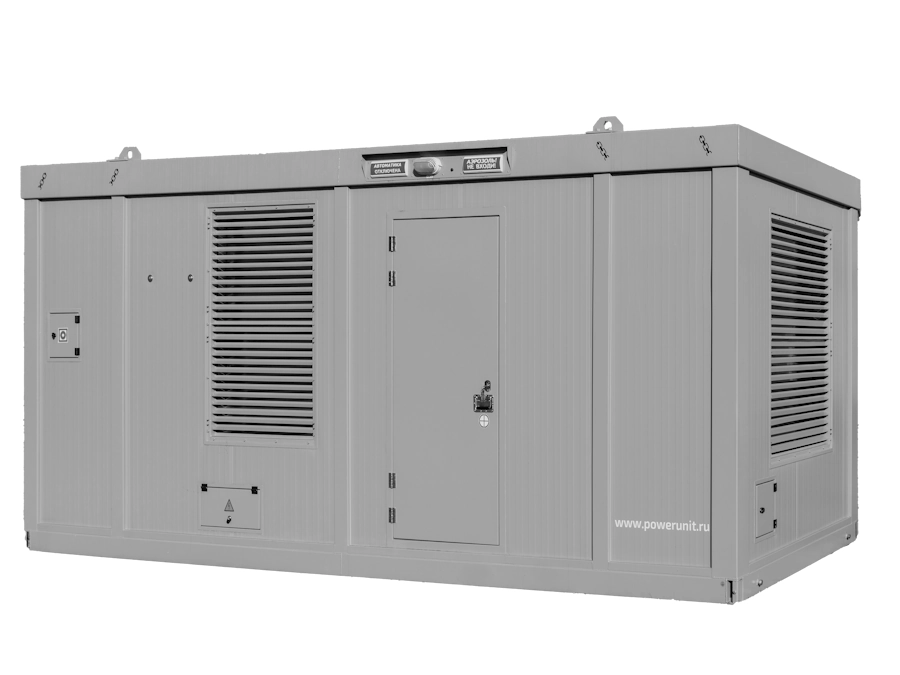

Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 4450 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4330×2410×2555 мм

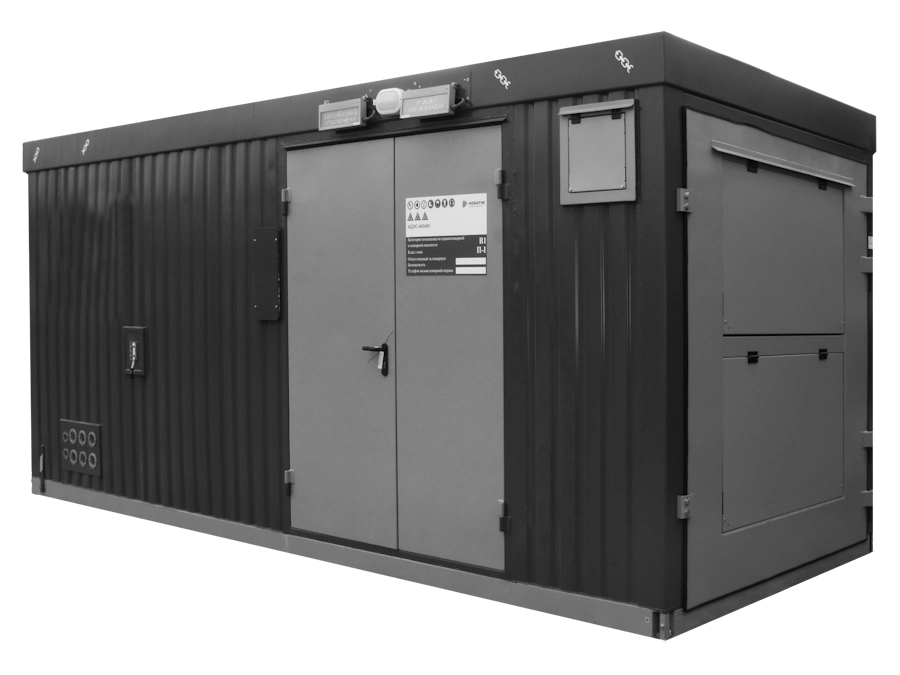

Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 7020 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм

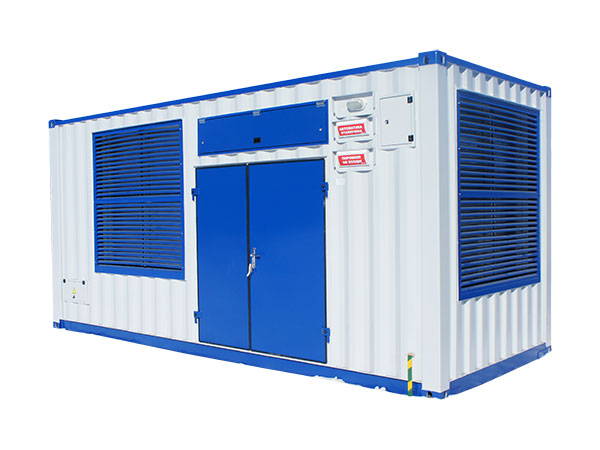

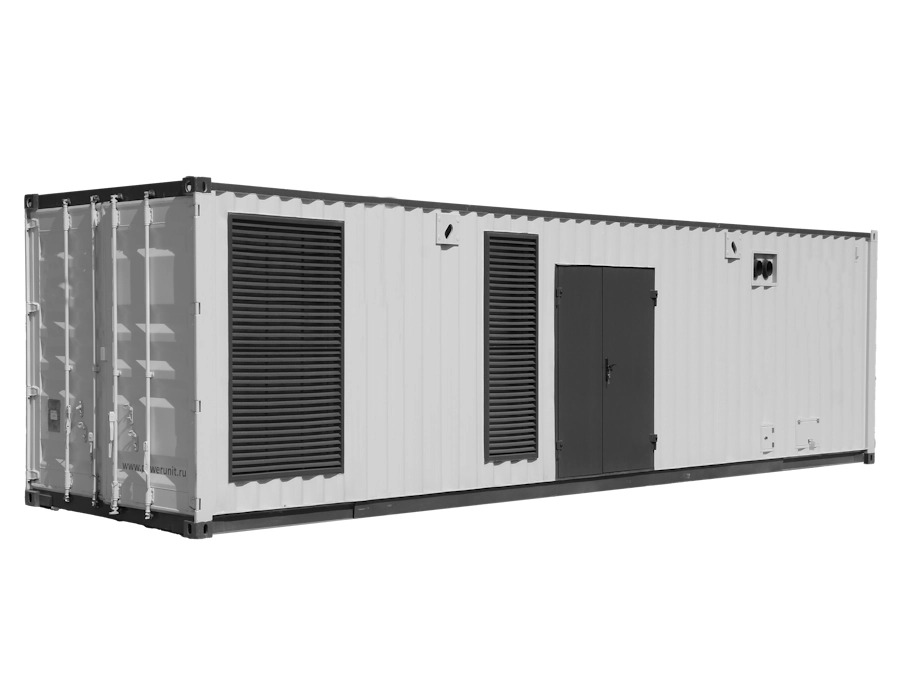

Контейнер цельнометаллический Контейнер цельнометаллический

Назначение:

В дополнение к функциям контейнера «Север-М» (на базе морского):
  • Дают больше пространства внутри для свободного прохода, доступа к узлам
  • Позволяют устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Снабжены дополнительным утеплением и соответствуют сложным теплотехническим требованиям (например, нормам Роснефти)
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

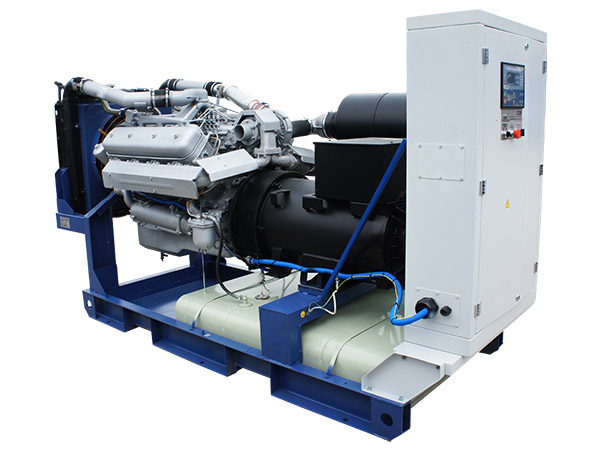

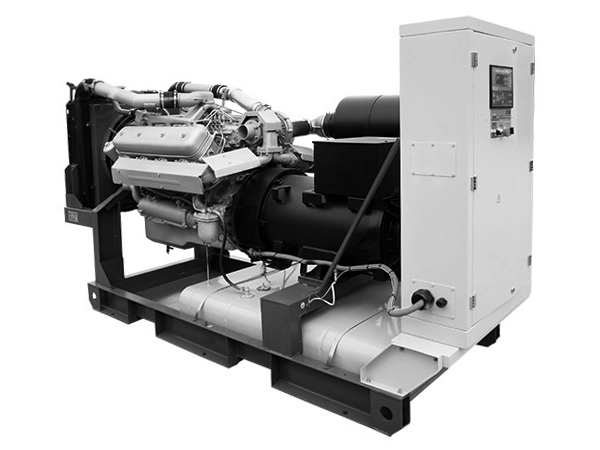

Открытое исполнение

Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.

Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции указан справочно, полный вес зависит от набора дополнительного оборудования 2700 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3118×1112×1614 мм
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  ПСМ АД-200
Серия АД «Буран»
ПСМ ADDo-200
Серия ADDo «Monsoon»
ПСМ ADV-200
Серия ADV «Njord»
ПСМ ADP-200
Серия ADP «Perry»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА 200 кВт / 250 кВА
Резервная мощность 220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА 220 кВт / 275 кВА
Частота тока, Гц 50 50 50 50
Напряжение, В 400 400 400 400
Ресурс до капитального ремонта, м.ч. 35 000 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 46.3 43.6 42.2 43.9
- при 100% нагрузки 59 58.1 54.7 58.5
Двигатель
Модель двигателя ЯМЗ 7514.10 Doosan P126TI Volvo Penta TAD734GE Perkins 1506A-E88TAG3
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500
Тип 8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 130 123 108 112
Ход поршня, мм 140 155 130 149
Рабочий объем, л 14.86 11.1 7.15 8.8
Степень сжатия 16.5:1 17:1 17:1 16.1:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MJB 250 LB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Stamford UCDI274K
Marelli Motori MJB 250 LB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Marelli Motori MJB 250 LB4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford
Stamford UCDI274K
Напряжение, В 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8
Номинальный ток, А 360 360 360 360
Класс изоляции H H H H
Степень защиты IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) M16FA655A M16FA655A M16FA655A SX460
Система охлаждения
Объем системы охлаждения, л 22
без заправочного объёма радиатора
51 32 29.6
Крыльчатка вентилятора толкающего типа есть есть есть есть
Радиатор жидкостный есть есть есть есть
Расширительный бачок нет нет есть нет
Фильтр охлаждающей жидкости нет нет есть есть
Система воздухозабора
Подогреватель воздуха впускного коллектора нет нет есть нет
Система электрооборудования
Зарядный генератор переменного тока, модели 1322.3771 45 А 100 А
Пусковое устройство электрический стартер, модели 2501.3708-21 по ТУ 37.003.1059-81 ЛУ Стартер 6 кВт Стартер 5.5 кВт
Напряжение в системе электрооборудования 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 300
Для АД-200 в шумозащитном кожухе размер бака увеличен до 400 л, время автономной работы при 75% мощности - 8.6ч, при 100% мощности - 6.8ч
400 400 400
Расход топлива, л/ч
- при 75% нагрузки 46.3 43.6 42.2 43.9
- при 100% нагрузки 59 58.1 54.7 58.5
Время автономной работы при 75% мощности, ч. 6.5 9.2 9.5 9.1
Время автономной работы при 100% мощности, ч. 5.1 6.9 7.3 6.8
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки отстойник с водоотделителем
- тонкой очистки со сменным фильтром со сменным фильтрующим элементом
Масляная система
Объем системы смазки, л 32 23 29 41
Расход масла при 100% нагрузки, л/ч 0.03
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 3118×1112×1614 3180×1112×1764 2760×1150×1720 3000×1000×1800
Вес, кг 2700
Указанный вес соответствует массе сухого электроагрегата
2254 2500
Указанный вес соответствует массе сухого электроагрегата
2200

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Артикул: АДРя200С-Т400-1РГ
Варианты обозначения агрегата: АДРя200С-Т400-1Р, АД 200 квт ЯМЗ, АД200С-Т400-1Р, АД200-Т400, АД 200 т400, АД-200, ЭД-200-Т400, ад 200 т 400, ДЭС 200, ДЭС ад 200, ад-200с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например, АДРя200С-Т400-1РГН (первая степень автоматизации в контейнере, стационарная, с радиатором и глушителем шума).

Дизельная электростанция АД-200 ЯМЗ

ДЭС АД 200 серии «Буран» применяются для энергоснабжения удаленных поселков, оборудования для добычи нефти и газа, резерва АЗС и объектов социальной важности – интернатов, школ, больниц.

АД-200 установлена в помещении

Дизельгенераторы ПСМ мощностью 200 кВт работают в самых разных географических точках: на Крайнем Севере, Дальнем Востоке, в Центральной России. Так, девять ДГУ АД-150 в контейнерах «Север» заряжают энергией месторождение «Лукойла» в Ненецком автономном округе. Передвижная станция резервирует жилые дома, больницу и детский сад в Новочебоксарске. Агрегат в капоте подает электричество на рабочие элементы свеклоподавателей Елань-Коленовского сахарного завода.

Элементы ДГУ

За работу дизель генератора АД 200 т400 отвечает двигатель ЯМЗ. Ярославский мотор обладает самым длительным интервалом между обслуживаниями – 500 моточасов. Владельцам не нужно тратиться на расходные материалы. Запчасти для ярославского двигателя стоят недорого и продаются в каждом сервисном магазине.

В числе характеристик ЯМЗ:

  • Простота обслуживания
  • Способность выдержать холода
  • Исправная работа на низкокачественном топливе

В комплектацию ДГУ АД 200 т400 включен синхронный генератор Marelli Motori. Итальянский генератор премиум-класса прекрасно выдерживает перегрузки благодаря технологии двойной пропитки обмоток. Он справляется со сложными задачами: параллельной работой, пуском асинхронных двигателей, приемом сложных нагрузок.

Пакетирование

Аварийная АД-200 для Россетей - в передвижном исполнении, в шумозащитном кожухе с катушкой для намотки кабеля

Каждая дизельная электростанция АД 200 Т400 может быть установлена в погодозащитный капот, шумозащитный кожух или контейнер. Для дизель-генераторов, работающих в суровом климате, предлагаем контейнеры двух типов - «Север» (из утепленных сэндвич-панелей) и «Север-М» (на базе морских контейнеров). Они оснащены всеми необходимыми внутренними системами, чтобы выдерживать неблагоприятные условия эксплуатации.

Оборудование ставится на:

  • Шасси
  • Лыжи
  • Сани
  • Автомобильный, тракторный прицепы

Все установки и оборудование для пакетирования изготавливаются на собственной производственной площадке ПСМ, поэтому цена АД 200 Т400 1Р значительно выгоднее, чем у иностранных аналогов.

Сервис

На каждую модель действует заводская гарантия. В гарантийный и послегарантийный период специалисты сервисного партнера ПСМ - компанииVolga Nord выполнят техобслуживание агрегата, проконсультируют владельцев по работе ДЭС, проведут диагностику и модернизацию при необходимости.

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
