Дизельный генератор ADV-1500 Volvo Penta (1500 кВт) (энергокомплекс)
еще станций
3 × ADV-500
Дизельные энергокомплексы производства ПСМ серии ADV-1500 мощностью 1500 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

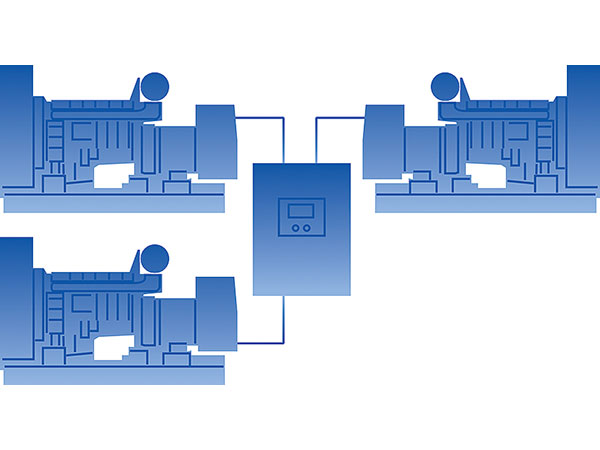

Энергокомплексы ADV-1500 состоят из трех дизельных генераторов серии ADV-500, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Энергокомплекс может быть укомплектован любой необходимой мощностью кВт

- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 1500 кВт / 1875 кВА |
Резервная мощность | 1650 кВт / 2062 кВА |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 277.8 |
- при 100% нагрузки | 378.3 |

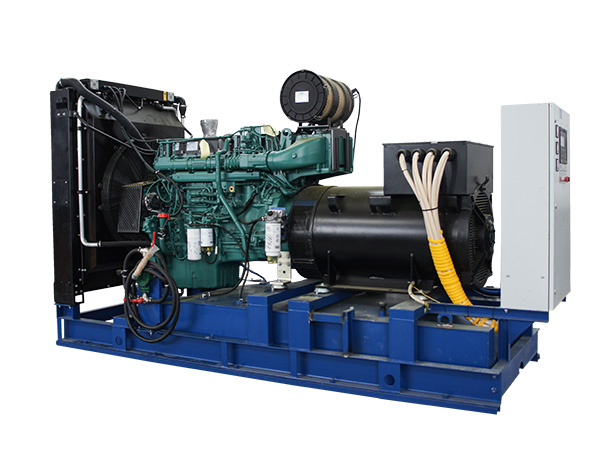

Характеристики единичного дизельного генератора ADV-500
Модель двигателя | Volvo Penta TWD1643GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 144 |
Ход поршня, мм | 165 |
Рабочий объем, л | 16.12 |
Степень сжатия | 16.5:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 92.6 |
- при 100% нагрузки | 126.1 |
Время автономной работы при 75% мощности, ч. | 10.8 |
Время автономной работы при 100% мощности, ч. | 7.9 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 48 |
Расход масла при 100% нагрузки, л/ч | 0.1 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC ![]() Функции:
|
Габаритные размеры (Д×Ш×В), мм | 3825×1415×2325 |
Вес, кг |
4520
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%

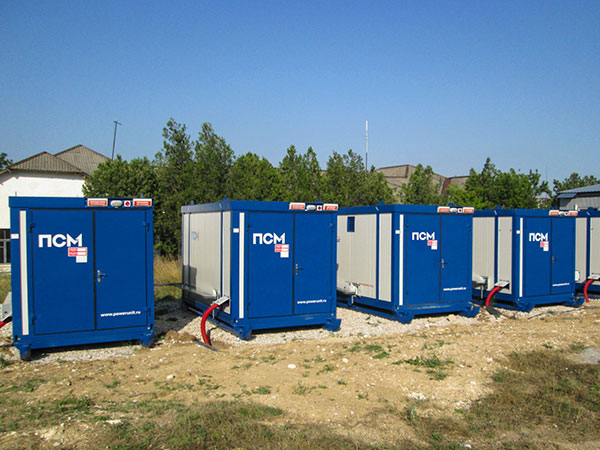

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
![]() (3 × ADV-500)
Серия ADV «Volvo Penta»
|
![]()
Серия ADMi «Mitsubishi»
|
![]()
Серия ADBa «Baudouin»
|
![]()
Серия ADM «MTU»
|
![]()
Серия ADYu «Yuchai»
|
Серия ADP «Perkins»
|
![]() (3 × ADDo-500 (DP180LB))
Серия ADDo «Doosan»
|
|||
Оценки | |||||||||
Адаптированность к России
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Экономичность
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Уровень цены
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Стоимость обслуживания
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Доступность сервисного обслуживания
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Качество двигателя
|
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() ![]() ![]() ![]() |
||
Основные характеристики | |||||||||
Основная мощность | 1500 кВт / 1875 кВА | 1527 кВт / 1909 кВА | 1520 кВт / 1900 кВА | 1472 кВт / 1840 кВА | 1500 кВт / 1875 кВА | 1460 кВт / 1825 кВА | 1500 кВт / 1875 кВА | ||
Резервная мощность | 1650 кВт / 2062 кВА | 1680 кВт / 2100 кВА | 1672 кВт / 2090 кВА | 1619 кВт / 2024 кВА | 1600 кВт / 2000 кВА | 1606 кВт / 2008 кВА | 1650 кВт / 2062 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | |||||||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 3 × 92.6 | 298 | 290.5 | 275 | 310 | 287.7 | 3 × 103.2 | ||
- при 100% нагрузки | 3 × 126.1 | 395.6 | 412 | 383.6 | 3 × 135.9 | ||||
Двигатель | |||||||||
Модель двигателя | 3 × Volvo Penta TWD1644GE | Mitsubishi S16R-PTA2 | Baudouin 16M33G2000/5 | MTU 12V4000G24F | Yuchai YC16VTD2510-D30 | Perkins 4016-61TRG1 | 3 × Doosan DP180LB | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 144 | 170 | 150 | 170 | 152 | 160 | 128 | ||
Ход поршня, мм | 165 | 180 | 185 | 210 | 180 | 190 | 142 | ||
Рабочий объем, л | 16.12 | 65.37 | 52.3 | 57.2 | 52.3 | 61.12 | 18.2 | ||
Степень сжатия | 16.8:1 | 14:1 | 15:01 | 16.4:1 | 14:1 | 13.6:1 | 15:1 | ||
Система аварийного останова двигателя | электромагнитный клапан | ||||||||
Электрический подогреватель охлаждающей жидкости | нет | есть | нет | есть | нет | есть | нет | ||
Генератор | |||||||||
Базовая модель генератора | 3 × Marelli Motori MJB 355 MA4 |
Mecc Alte ECO46-1L/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
EvoTec TCU468C |
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
|
Leroy Somer |
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Mecc Alte
|
3 × Marelli Motori MJB 355 MA4 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 3 × 900 | 2755 | 2742 | 2656 | 2710 | 2628 | 3 × 900 | ||
Класс изоляции | H | H | H | H | H | H | H | ||
Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
Регулятор напряжения (AVR) | M31FA600A | DER-1/A | ETC-N5 | D550 | D550 | D550 | M31FA600A | ||
Система охлаждения | |||||||||
Объем системы охлаждения, л |
3 ×
95
с учетом заправочного объёма радиатора
|
170
без заправочного объёма радиатора
|
542 |
200
без заправочного объёма радиатора
|
210 | 3 × 91 | |||
Тип охлаждающей жидкости | Антифриз | ||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | |||
Расширительный бачок | есть | нет | нет | нет | нет | нет | нет | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | нет | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | ||
Термостат | нет | нет | нет | нет | нет | есть | нет | ||
Ручной насос закачки охлаждающей жидкости | нет | есть | нет | есть | нет | есть | нет | ||
Тип охлаждающей жидкости | нет | нет | нет | нет | Антифриз | нет | нет | ||
Система воздухозабора | |||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | нет | ||
Система электрооборудования | |||||||||
Зарядный генератор | 80 А | 55 А | да | 40 А | 45 А | ||||
Пусковое устройство | Стартер 7 кВт | Стартер 2 x 7.5 кВт | электростартер | электростартер | Стартер 16.4 кВт | Стартер 7 кВт | |||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | нет | есть | есть | есть | есть | есть | нет | ||
Система газовыхлопа | |||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | |||||||||
Топливный бак, л | 3 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 × 1000 | ||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 3 × 92.6 | 298 | 290.5 | 275 | 310 | 287.7 | 3 × 103.2 | ||
- при 100% нагрузки | 3 × 126.1 | 395.6 | 412 | 383.6 | 3 × 135.9 | ||||
Время автономной работы при 75% мощности, ч. | 10.8 | 3.4 | 3.4 | 3.6 | 3.2 | 3.5 | 9.7 | ||
Время автономной работы при 100% мощности, ч. | 7.9 | 2.5 | 2.4 | 2.6 | 7.4 | ||||
Топливные фильтры | полнопоточный, со сменным картриджем | ||||||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | да | да | ||||||
- тонкой очистки | да | да | |||||||
Система топливоподачи | Прямой впрыск | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | Прямой впрыск | ||||||
Масляная система | |||||||||
Объем системы смазки, л | 3 × 48 | 230 | 175 | 260 | 280 | 237.2 | 3 × 34 | ||
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||||||
Габариты открытого исполнения | |||||||||
Габаритные размеры (Д×Ш×В), мм | 3 × 4050×1400×2210 | 5500×2000×2600 |
4060×1810×2330
Габаритные размеры и вес указаны без радиатора
|
5200×2200×2780 | 5800×2300×3050 | 3 × 3700×1400×2050 | |||
Вес, кг | 15450 | 13500 | 11000 | 10700 | 15700 | 11160 |
Гарантия
Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
