Дизельный генератор ADDo-1500 Doosan (1500 кВт) (энергокомплекс)
Состав энергокомплекса
3 × ПСМ ADDo-500 (DP180LB)
3 × ПСМ ADDo-500 (DP180LB)
Напряжение:
400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
1500 кВт / 1875 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
1650 кВт / 2062 кВА
Номинальный ток
2700 А
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельные энергокомплексы производства ПСМ серии ADDo-1500 мощностью 1500 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

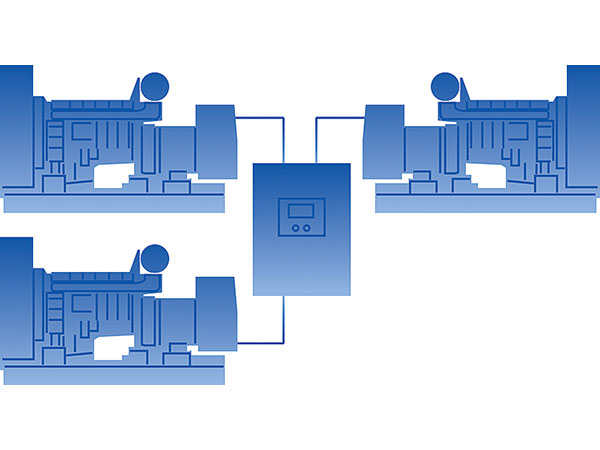

Энергокомплексы ADDo-1500 состоят из трех дизельных генераторов серии ADDo-500, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
Серия ADDo «Monsoon»
от 60 до 2000 кВт
Выпускаются на базе южнокорейских двигателей Doosan
- Выдерживают интенсивные пиковые и продолжительные нагрузки
- Вырабатывают 40 000 моточасов до капитального ремонта
- Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Основные характеристики
| Основная мощность | 1500 кВт / 1875 кВА |
| Резервная мощность | 1650 кВт / 2062 кВА |
| Напряжение, В | 400 |
| Ресурс до капитального ремонта, м.ч. | 40 000 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 309.6 |
| - при 100% нагрузки | 407.7 |
Характеристики единичного дизельного генератора ПСМ ADDo-500 (DP180LB)
Двигатель
| Модель двигателя | Doosan DP180LB |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 128 |
| Ход поршня, мм | 142 |
| Рабочий объем, л | 18.2 |
| Степень сжатия | 15:1 |
Генератор
| Модель генератора |
Marelli Motori MJB 355 XC4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Marelli Motori MJB 355 MA4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford |
| Напряжение, В | 400 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток, А | 900 |
| Класс изоляции | H |
| Степень защиты | IP23 |
| Регулятор напряжения (AVR) | M31FA600A |
Топливная система
| Топливный бак, л | 900 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 103.2 |
| - при 100% нагрузки | 135.9 |
| Время автономной работы при 75% мощности, ч. | 8.7 |
| Время автономной работы при 100% мощности, ч. | 6.6 |
| Топливные фильтры | полнопоточный, со сменным картриджем |

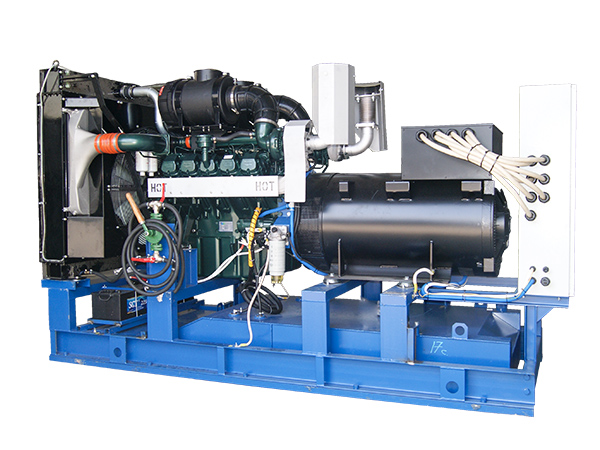

Открытое исполнение ПСМ ADDo-500 (DP180LB)
| Габаритные размеры (Д×Ш×В), мм | 3830×1400×2166 |
| Вес, кг | 4200 |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л | 91 |
Система электрооборудования
| Зарядный генератор | 45 А |
| Пусковое устройство | Стартер 7 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
Масляная система
| Объем системы смазки, л | 34 |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Система управления энергокомплекса осуществляет:
- организацию параллельной работы электроагрегатов
- запуск и остановку электроагрегата
- измерение текущих параметров двигателя и вырабатываемой электроэнергии
- аварийную остановку в случае неполадок
Ручной запуск
Система управления единичного дизельного генератора
Система управления ПСМ СУЭМ с функцией параллельной работы
Реализована на базе микропроцессорного контроллера DEIF AGC
ОСНОВНЫЕ ФУНКЦИИ:
| Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС |
| Контроль групповой работы (распределение нагрузки на работающих установках) |
| Управление исполнительными устройствами единичного агрегата |
Распределительное устройство
Применяется для приема и распределения электрической энергии.
Комплектация устройства согласовывается с Заказчиком.
Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Система управления единичного дизельного генератора
Система управления ПСМ СУЭМ с функцией параллельной работы
Реализована на базе микропроцессорного контроллера DEIF AGC
ОСНОВНЫЕ ФУНКЦИИ:
| Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС |
| Контроль групповой работы (распределение нагрузки на работающих установках) |
| Управление исполнительными устройствами единичного агрегата |
Распределительное устройство
Шкаф АВР (автоматический ввод резерва)
Габариты шкафа (Г×Ш×В), мм: 500×800×1400
Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.
Реализован на базе микропроцессорного контроллера ATS
ОСНОВНЫЕ ФУНКЦИИ:
| Измерение и индикация параметров основной сети |
| Подача команды на пуск и останов ДЭС |
| Проведение тестирования резервного ввода с нагрузкой и без |
| Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания |
| Переключение нагрузки на основной ввод при восстановлении сети |
| Сигнализация об авариях, расшифровка произошедших аварий |
Для организации автоматического запуска в комплектацию дизельного генератора включается
| Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В |
| Электрический подогреватель охлаждающей жидкости от сети |
! Примечание
Возможно исполнение с демонтажем пульта управления, распределительного устройства для установки системы автоматики заказчика
Аккумуляторы
| Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
Опции двигателя
Опции топливной системы
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции системы управления
| Системы дистанционного мониторинга и управления | |
| Система учета электрической энергии | |
| Реле контроля изоляции (обязательная опция при изолированной нейтрали) | |
| Дублирующие аналоговые приборы |
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
| Катушка с кабелем (для передвижных электростанций) |
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |
Контейнер «Север»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
Контейнер «Север-М»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских цельнометаллических контейнеров
Открытое исполнение
Удобный сервис
Собственное производство
Сертификат ТС
Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.
Варианты передвижного исполнения
В зависимости от требований проекта и габаритных размеров, единичные дизельные генераторы в составе энергокомплекса могут быть размещены в общий контейнер или установлены на шасси.
(3 × ПСМ ADDo-500 (DP180LB))
Серия ADDo «Monsoon»
|
Серия ADMi «Taifun»
|
Серия ADM «Sturm»
|
Серия ADP «Perry»
|
(3 × ПСМ ADV-500)
Серия ADV «Njord»
|
Серия ADC «Tornado»
|
|||
| Оценки | ||||||||
Адаптированность к России
|
  |
|
 |
|
|
|
||
Экономичность
|
|
|
|
|
|
|
||
Уровень цены
|
  |
|
|
|
|
|
||
Стоимость обслуживания
|
|
|
|
|
|
|
||
Доступность сервисного обслуживания
|
|
|
|
|
|
|
||
Качество двигателя
|
|
|
|
|
|
|
||
| Основные характеристики | ||||||||
| Основная мощность | 1500 кВт / 1875 кВА | 1527 кВт / 1909 кВА | 1494 кВт / 1868 кВА | 1460 кВт / 1825 кВА | 1500 кВт / 1875 кВА | 1500 кВт / 1875 кВА | ||
| Резервная мощность | 1650 кВт / 2062 кВА | 1680 кВт / 2100 кВА | 1643 кВт / 2054 кВА | 1606 кВт / 2008 кВА | 1650 кВт / 2062 кВА | 1650 кВт / 2062 кВА | ||
| Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
| Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | |||||
| Расход топлива, л/ч | ||||||||
| - при 75% нагрузки | 3 × 103.2 | 298 | 275 | 287.7 | 3 × 92.6 | 277 | ||
| - при 100% нагрузки | 3 × 135.9 | 383.6 | 3 × 126.1 | 373 | ||||
| Двигатель | ||||||||
| Модель двигателя | 3 × Doosan DP180LB | Mitsubishi S16R-PTA2 | MTU 12V4000G63 | Perkins 4016-61TRG1 | 3 × Volvo Penta TWD1643GE | Cummins QSK60G3 | ||
| Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
| Тип |
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
||
| Диаметр цилиндра, мм | 128 | 170 | 170 | 160 | 144 | 159 | ||
| Ход поршня, мм | 142 | 180 | 210 | 190 | 165 | 190 | ||
| Рабочий объем, л | 18.2 | 65.37 | 57.2 | 61.12 | 16.12 | 60.2 | ||
| Степень сжатия | 15:1 | 14:1 | 16.5:1 | 13.6:1 | 16.5:1 | |||
| Система аварийного останова двигателя | электромагнитный клапан | |||||||
| Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | нет | есть | ||
| Генератор | ||||||||
| Базовая модель генератора |
3 × Marelli Motori MJB 355 XC4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 355 MA4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford |
Marelli Motori MJB 500 SC4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Mecc Alte
|
Leroy Somer LSA 52.3 S6
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Stamford PI734E |
3 × Marelli Motori MJB 355 XC4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 355 MA4
По согласованию с Заказчиком возможна установка синхронного генератора Stamford |
Stamford PI734F | ||
| Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
| Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
| Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
| Номинальный ток, А | 3 × 900 | 2755 | 2696 | 2628 | 3 × 900 | 2706 | ||
| Класс изоляции | H | H | H | H | H | H | ||
| Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
| Регулятор напряжения (AVR) | M31FA600A | M40FA610A | D510C | MX341 | M31FA600A | MX341 | ||
| Система охлаждения | ||||||||
| Объем системы охлаждения, л | 3 × 91 |
170
без заправочного объёма радиатора
|
200
без заправочного объёма радиатора
|
210 |
3 × 95
с учетом заправочного объёма радиатора
|
490 | ||
| Интрекулер (для станции) | да | да | да | да | да | да | ||
| Расширительный бачок | нет | нет | нет | нет | есть | нет | ||
| Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | ||
| Фильтр охлаждающей жидкости | нет | нет | нет | нет | есть | нет | ||
| Радиатор жидкостный | есть | есть | есть | есть | есть | есть | ||
| Термостат | нет | нет | нет | есть | нет | нет | ||
| Ручной насос закачки охлаждающей жидкости | нет | есть | есть | нет | нет | нет | ||
| Электрический насос закачки охлаждающей жидкости | нет | есть | есть | нет | нет | нет | ||
| Система воздухозабора | ||||||||
| Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | есть | нет | ||
| Система электрооборудования | ||||||||
| Зарядный генератор | 45 А | 40 А | 80 А | 55 А | ||||
| Пусковое устройство | Стартер 7 кВт | Стартер 2 x 7.5 кВт | Стартер 2 x 7.5 кВт | Стартер 16.4 кВт | Стартер 7 кВт | |||
| Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
| Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | ||
| Зарядное устройство АКБ | нет | есть | есть | есть | нет | есть | ||
| Система газовыхлопа | ||||||||
| Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
| Топливная система | ||||||||
| Топливный бак, л | 3 × 900 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
3 × 1200 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
| Расход топлива, л/ч | ||||||||
| - при 75% нагрузки | 3 × 103.2 | 298 | 275 | 287.7 | 3 × 92.6 | 277 | ||
| - при 100% нагрузки | 3 × 135.9 | 383.6 | 3 × 126.1 | 373 | ||||
| Время автономной работы при 75% мощности, ч. | 8.7 | 3.4 | 3.6 | 3.5 | 13 | 3.6 | ||
| Время автономной работы при 100% мощности, ч. | 6.6 | 2.6 | 9.5 | 2.7 | ||||
| Топливные фильтры | полнопоточный, со сменным картриджем | |||||||
| - грубой очистки | с водоотделителем и индикатором наличия воды в топливе | |||||||
| Масляная система | ||||||||
| Объем системы смазки, л | 3 × 34 | 230 | 260 | 237.2 | 3 × 48 | 280 | ||
| Расход масла при 100% нагрузки, л/ч | 0.1 | |||||||
| Габариты открытого исполнения | ||||||||
| Габаритные размеры (Д×Ш×В), мм | 3 × 3700×1400×2050 | 5500×2000×2600 |
4060×1810×2330
Габаритные размеры и вес указаны без радиатора
|
5800×2300×3050 | 3 × 4050×1400×2210 | 6200×2300×2550 | ||
| Вес, кг | 11160 | 13500 | 11000 | 15700 | 15450 | 15000 | ||
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
