Дизельный генератор ADMi-2400 Mitsubishi (2400 кВт) (энергокомплекс)

Состав энергокомплекса
2 × ПСМ ADMi-1200
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
2400 кВт / 3000 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
2640 кВт / 3300 кВА
Номинальный ток
4330 А
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей

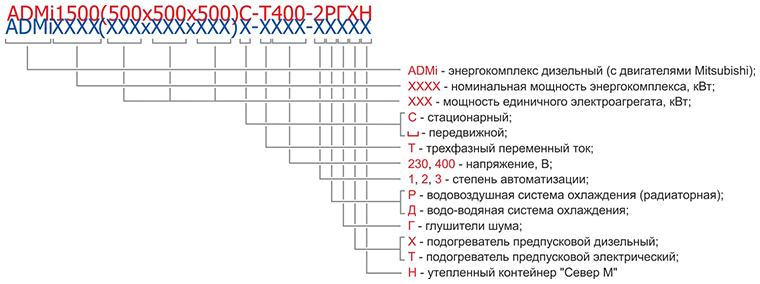

Дизельные энергокомплексы производства ПСМ серии ADMi-2400 мощностью 2400 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

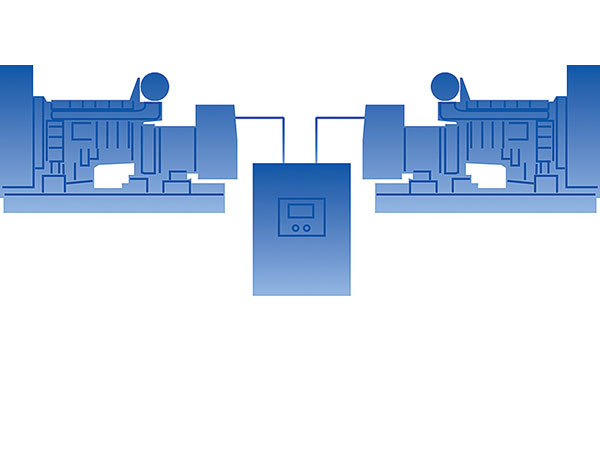

Энергокомплексы ADMi-2400 состоят из двух дизельных генераторов серии ADMi-1200, работающих параллельно на общую нагрузку.

Преимущества энергокомплексов:

  • Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
  • Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
  • Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
  • Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
Серия ADMi «Taifun»
от 630 до 4000 кВт
Выпускаются на базе японских двигателей Mitsubishi
  • Созданы для работы в режиме Continuous - 24 часа в сутки в при полной нагрузке
  • Гарантируют мягкую работу с низким уровнем шума и вибраций
  • Не требуют лицензированных сервисных специалистов для обслуживания
Почему ПСМ работает с Mitsubishi

Все дизельные электростанции Mitsubishi

Основные характеристики
Основная мощность 2400 кВт / 3000 кВА
Резервная мощность 2640 кВт / 3300 кВА
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 460

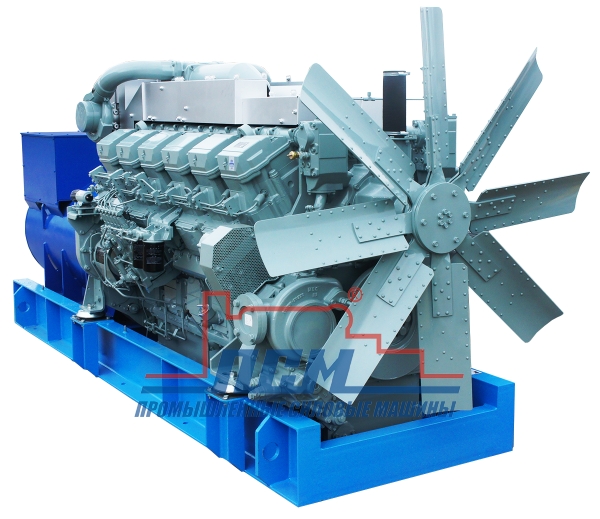

Характеристики единичного дизельного генератора ПСМ ADMi-1200

Двигатель
Модель двигателя Mitsubishi S12R-PTAA2
Частота вращения вала двигателя, об/мин 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170
Ход поршня, мм 180
Рабочий объем, л 49.03
Степень сжатия 14:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Mecc Alte ECO46-1S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток, А 2160
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) DER-1/A
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 230
Время автономной работы при 75% мощности, ч. 4.3
Открытое исполнение ПСМ ADMi-1200
Габаритные размеры (Д×Ш×В), мм 5100×2000×2500
Вес, кг 12000
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Ручной насос закачки охлаждающей жидкости
Электрический насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 125
без заправочного объёма радиатора
Система электрооборудования
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
Масляная система
Объем системы смазки, л 180
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%

Система управления энергокомплекса осуществляет:

  • организацию параллельной работы электроагрегатов
  • запуск и остановку электроагрегата
  • измерение текущих параметров двигателя и вырабатываемой электроэнергии
  • аварийную остановку в случае неполадок

Ручной запуск

Система управления единичного дизельного генератора

Система управления ПСМ СУЭМ с функцией параллельной работы
Система управления ПСМ СУЭМ с функцией параллельной работы

Реализована на базе микропроцессорного контроллера DEIF AGC

ОСНОВНЫЕ ФУНКЦИИ:

Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС
Контроль групповой работы (распределение нагрузки на работающих установках)
Управление исполнительными устройствами единичного агрегата

Распределительное устройство

Применяется для приема и распределения электрической энергии.



Комплектация устройства согласовывается с Заказчиком.


Возможно изготовление системы управления с аналоговыми приборами

Автоматический запуск

Система управления единичного дизельного генератора

Система управления ПСМ СУЭМ с функцией параллельной работы
Система управления ПСМ СУЭМ с функцией параллельной работы

Реализована на базе микропроцессорного контроллера DEIF AGC

ОСНОВНЫЕ ФУНКЦИИ:

Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС
Контроль групповой работы (распределение нагрузки на работающих установках)
Управление исполнительными устройствами единичного агрегата

Распределительное устройство

Шкаф автоматического ввода резерва (АВР)
Шкаф АВР (автоматический ввод резерва)

Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.

Реализован на базе микропроцессорного контроллера ATS

ОСНОВНЫЕ ФУНКЦИИ:

Измерение и индикация параметров основной сети
Подача команды на пуск и останов ДЭС
Проведение тестирования резервного ввода с нагрузкой и без
Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
Переключение нагрузки на основной ввод при восстановлении сети
Сигнализация об авариях, расшифровка произошедших аварий

Для организации автоматического запуска в комплектацию дизельного генератора включается

Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В
Электрический подогреватель охлаждающей жидкости от сети
! Примечание

Возможно исполнение с демонтажем пульта управления, распределительного устройства для установки системы автоматики заказчика

Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Дублирующие аналоговые приборы
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
Контейнер «Север» Контейнер «Север»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Назначение:

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала

Изготавливается на базе морских цельнометаллических контейнеров

Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

В зависимости от требований проекта и габаритных размеров, единичные дизельные генераторы в составе энергокомплекса могут быть размещены в общий контейнер или установлены на шасси.

Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
  Энергокомплекс<br/>ПСМ ADMi-2400
(2 × ПСМ ADMi-1200)
Серия ADMi «Taifun»
ПСМ ADM-2400
Серия ADM «Sturm»

Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 2400 кВт / 3000 кВА 2424 кВт / 3030 кВА
Резервная мощность 2640 кВт / 3300 кВА 2666 кВт / 3333 кВА
Частота тока, Гц 50 50
Напряжение, В 400 400
Расход топлива, л/ч
- при 75% нагрузки 2 × 230 449
Двигатель
Модель двигателя 2 × Mitsubishi S12R-PTAA2 MTU 20V4000G34(F)
Частота вращения вала двигателя, об/мин 1500 1500
Тип 12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170 170
Ход поршня, мм 180 210
Рабочий объем, л 49.03 76.3
Степень сжатия 14:1 16.4:1
Электрический подогреватель охлаждающей жидкости есть есть
Генератор
Базовая модель генератора 2 × Mecc Alte ECO46-1S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
Напряжение, В 400 400
Род тока переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8
Номинальный ток, А 2 × 2160 4373
Класс изоляции H H
Степень защиты IP23 IP23
Регулятор напряжения (AVR) DER-1/A D510C
Система охлаждения
Объем системы охлаждения, л 2 × 125
без заправочного объёма радиатора
255
без заправочного объёма радиатора
Охладитель наддувочного воздуха да да
Ручной насос закачки охлаждающей жидкости есть есть
Электрический насос закачки охлаждающей жидкости есть есть
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
Система электрооборудования
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В 24 В
Комплект аккумуляторных батарей есть есть
Зарядное устройство АКБ есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
Топливный бак, л 2 × 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 2 × 230 449
Время автономной работы при 75% мощности, ч. 4.3 2.2
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 2 × 180 390
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 2 × 5100×2000×2500 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
Вес, кг 24000 16000

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
