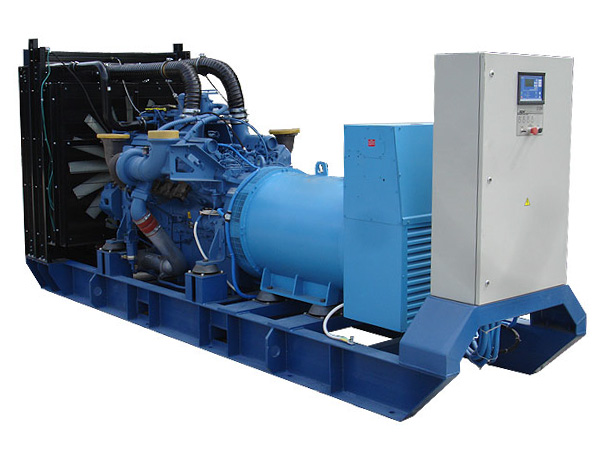

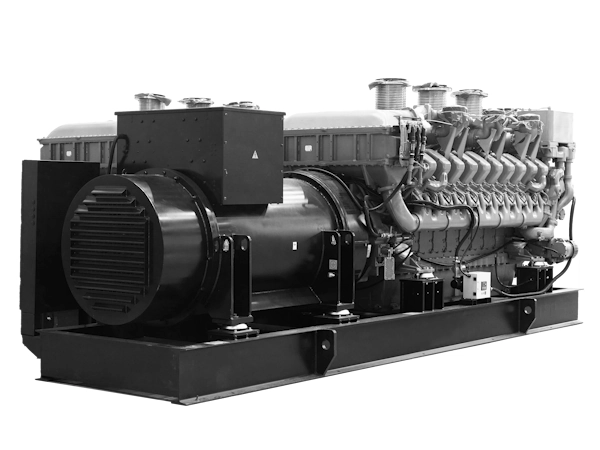

Дизельный генератор ADM-2400 MTU (2400 кВт)

Двигатель
MTU
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
2424 кВт / 3030 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
2666 кВт / 3333 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации

Дизельные генераторы (электростанции) производства ПСМ серии ADM-2400 мощностью 2400 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADM-2400 применяются в качестве основных и резервных источников электроснабжения буровых установок, нефтегазовых месторождений, промышленных предприятий и населенных пунктов, лишенных центрального энергоснабжения.

К электростанции ADM-2400 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADM «MTU»
от 640 до 4000 кВт
Выпускаются на базе немецких двигателей MTU
  • Снабжены функцией авто-диагностики двигателя и удаленного контроля
  • Вырабатывают 60 000 моточасов до капитального ремонта
  • Обладают самым низким в классе выбросом вредных веществ (TA-luft)

Все дизельные электростанции MTU

Основные характеристики
Основная мощность 2424 кВт / 3030 кВА
Резервная мощность 2666 кВт / 3333 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 449
Двигатель
Модель двигателя MTU 20V4000G34F
Частота вращения вала двигателя, об/мин 1500
Тип 20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170
Ход поршня, мм 210
Рабочий объем, л 95.4
Степень сжатия 16.4:1
Электрический подогреватель охлаждающей жидкости
Генератор
Модель генератора Leroy Somer
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 4373
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) D510C
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 449
Время автономной работы при 75% мощности, ч. 2.2
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 390
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)
Открытое исполнение
Габаритные размеры (Д×Ш×В), мм 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
Вес, кг 16000
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Ручной насос закачки охлаждающей жидкости
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 255
без заправочного объёма радиатора
Система электрооборудования
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
Зарядное устройство АКБ
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Контейнер «Север-М» Контейнер «Север-М»

Изготавливается на базе морских контейнеров

  • Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Опции двигателя
Предпусковой жидкостный подогреватель
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Внешний топливный бак
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий
Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADM-2400
Серия ADM «MTU»
Энергокомплекс<br/>ADMi-2400
(2 × ADMi-1200)
Серия ADMi «Mitsubishi»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 2424 кВт / 3030 кВА 2400 кВт / 3000 кВА
Резервная мощность 2666 кВт / 3333 кВА 2640 кВт / 3300 кВА
Частота тока, Гц 50 50
Напряжение, В 400 400
Расход топлива, л/ч
- при 75% нагрузки 449 2 × 230
Двигатель
Модель двигателя MTU 20V4000G34F 2 × Mitsubishi S12R-PTAA2
Частота вращения вала двигателя, об/мин 1500 1500
Тип 20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 170 170
Ход поршня, мм 210 180
Рабочий объем, л 95.4 49.03
Степень сжатия 16.4:1 14:1
Электрический подогреватель охлаждающей жидкости есть есть
Генератор
Базовая модель генератора Leroy Somer
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Marathon Electric
2 × Mecc Alte ECO46-1S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
Напряжение, В 400 400
Род тока переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8
Номинальный ток ДГУ, А 4373 2 × 2160
Класс изоляции H H
Степень защиты IP23 IP23
Регулятор напряжения (AVR) D510C DER-1/A
Система охлаждения
Объем системы охлаждения, л 255
без заправочного объёма радиатора
2 × 125
без заправочного объёма радиатора
Охладитель наддувочного воздуха да да
Ручной насос закачки охлаждающей жидкости есть есть
Крыльчатка вентилятора толкающего типа есть есть
Радиатор жидкостный есть есть
Система электрооборудования
Пусковое устройство Стартер 2 x 7.5 кВт
Напряжение в системе электрооборудования 24 В 24 В
Комплект аккумуляторных батарей есть есть
Зарядное устройство АКБ есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
Топливный бак, л 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
2 × 1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
Расход топлива, л/ч
- при 75% нагрузки 449 2 × 230
Время автономной работы при 75% мощности, ч. 2.2 4.3
Система топливоподачи Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением
Масляная система
Объем системы смазки, л 390 2 × 180
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 5760×1890×2340
Габаритные размеры и вес указаны без радиатора
2 × 5100×2000×2500
Вес, кг 16000 24000

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

Соответствие стандартам

Соответствуют техническим регламентам таможенного союза: Декларация о соответствии техническому регламенту таможенного союза и стандартам ISO 9001:2015

Условное обозначение

Условные обозначения

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
Главные события от первого лица
Андрей Медведев
#БИЗНЕС ПРИЕДУ И К ВАМ В ГОСТИ Интересная у меня всё же работа (завидуйте ????). Применение нашего оборудования - это все отрасли и регионы России, а иногда и мира. Всего лишь 2 дня из жизни встречи: 1. Крупнейшая газовая дочка Новатэка. Большие дизеля на промыслы. 2. Сервисная компания НОВАТЭК. Поставка запасных частей для ремонта генераторов ПСМ и электроники турбин через Смарт Трейд на Ямал и Усть Лугу. 3. Поставка передвижных дизельных электростанций на автомобилях КАМАЗ для предотвращения аварийных ситуаций в Московской области. 4. Подрядчик по строительству комплекса дегазации на мусорном полигоне ТБО в Нижнем Новгороде. Планируем проектировать и строить для них газовый энергоцентр для выработки электроэнергии на свалочном газе. 5. Реализаторы проекта атомной электростанции в Турции. Насосное оборудование для контура Росатома. Причем каждый разговор надо переключаться и говорить про отраслевую тему и новости: про свалки в Гатчине, ситуацию с машинами на КАМАЗе, особенности регистрации компании в Турции и ещё 100 разных тем. И с таким количеством и кругом общения кругозор постоянно расширяется. P.S. Сейчас как новые 90-ые, время возможностей и надо постараться успеть везде.
Андрей Медведев 08.12.2022 06:33:49
#БИЗНЕС ТУРБОРЕЖИМ ????️ Вчера смотрел футбол, когда португальцы вынесли швейцарцев 6:1 и думал, что бывает, когда прямо все прёт или летит. Последние пару месяцев именно такой режим у меня и ПСМ. Новые крутые контракты, инвестиционные планы утверждены и подтверждены финансированием, классная команда продавцов формируется, производство ритмично и главное эффективно выпускает продукцию… Но в такой момент всегда очень опасно поймать звезду, поверить в свою суперсилу. Дальше следующий матч плей-офф (матчи на вылет) и ты можешь успокоиться, заиграться и вылететь. Примерно также и в бизнесе. Сейчас главное, что кроме постоянных бизнес рисков есть ОГРОМНЫЕ внешние политико-экономические риски, которые не предсказуемы и от тебя не зависят. Ощущение, что приближается новый круг: потолок цен на нефть, рост курсов, новая мобилизация и т.д. Короче, сейчас точно нельзя расслабляться ни на секунду, иначе ПИ***Ц ????
Андрей Медведев 07.12.2022 10:45:16
#ПУТЕШЕСТВИЯ ВОРОТИЛА Сегодня стоим на посадку в самолёт в Тюмени и сзади меня слышу разговор по телефону: «Как только вы подпишите NDA, мы вам сразу дадим свои дубайские компании, чтобы вы могли деньги в Брюссель отправить. Если с Дубаем не получится, дадим Катар» Поворачиваюсь, думаю, кто эта финансовый воротила ????‍????, а там стоит МОНАХИНЯ В РЯСЕ. Под впечатлением, думал такое только в Comedy Club можно увидеть ????
Андрей Медведев 07.12.2022 07:20:11
#БИЗНЕС ДОРОГА Сегодня у нас дорожный день: проснулись в Новом Уренгое, 3 часа на машине до Тарко-Сале, там 2 встречи, обратная дорога в аэропорт Уренгоя, вылет в Тюмень, следующий рейс в Москву и дорога до гостиницы (хорошо что не надо ещё 4.5 часа в Ярославль ещё ехать) Мой самый запоминающийся транзит был 10 лет назад. Я проснулся в Салехарде, долетел до Домодедово, встретился в Москве с человеком, поехал в аэропорт Шереметьево, самолет до Брюсселя, дорога до ж/д вокзала, поезд, проспал свою остановку и вышел в Остенде, вернулся на такси в конечную точку в Брюгге. За день получилось 13 транспортных отрезков ????‍♂️ Сейчас предпочитаю поменьше геройствовать в таком формате, но, тем не менее, сегодня явный перебор ✈️ ???? ????
Андрей Медведев 07.12.2022 06:19:01
#ПСМ ОТ ЗАКАТА Это не самая туристическая смотровая площадка Москвы PANORAMA 360 в Башне Федерация, а офис ПСМ Сити там же всего 9 этажами ниже. Все коллеги не смогли удержаться, чтобы не сфоткать невероятно красивую Москву сегодня. Хочешь видеть такие виды регулярно - пройди конкурс в ПСМ ????
Андрей Медведев 06.12.2022 05:27:05
#МЕЖДУНАРОДНАЯПАНОРАМА ПОЛИТИКА И ГАЗ ???? Запускаю заново Северный поток (Nord Stream) ???? Встречались сегодня с двумя нашими партнерами Ачим Газ и Севернефтегазпром (СНГП - это СП Газпром немцами Wintershall и австрийцами OMV. Никуда они из России уходить пока не собираются и диалог нормальный рабочий с иностранными партнерами. Строительство и запуск двухтопливного газодизельного энергоцентра для СНГП - один из самых интересных сложных, нервных и одновременно запоминающихся по своему драматизму проектов в истории ПСМ (история стоит того, чтобы о ней написать отдельно).
Андрей Медведев 06.12.2022 01:07:13
#БИЗНЕС НОВЫЙ УРЕНГОЙ Газовая столица России сильно изменилась за 4 года. Новые бизнес-центры и жилые дома прямо круты. Единственное, что разочаровало - это общепит. Качество ресторанов, наоборот, очень упало. Какой-то абсолютный прошлый век и по качеству, вкусу и сервису - прямо беда бедовая. Ну ладно, мы сюда не отдыхать приехали. Сегодня сделали за день 8 встреч, вышли на рекордный темп. Когда-то мы здесь провели 37 встреч за рабочую неделю (ненавидел всех людей на земле). Огромная разница с теми временами в том, что раньше мы ездили можно по холодным компаниям, а сейчас нас наоборот по дружески принимают довольные клиенты. Короче, даже по фотке видно, что я искренне счастлив поездке на Север и, главное, тому что наши дизеля обеспечивают жизнь целых поселков, запускают турбины и делают много чего ещё. Приятно слышать, что будут рекомендовать покупать только наше.
Андрей Медведев 05.12.2022 07:51:47
#ПСМ ПРОИЗВОДСТВЕННОЕ ПАРТНЕРСТВО В Турции есть несколько производителей дизель-генераторов. 2 из них, очень крупных в мировых масштабах. В Стамбуле на крыше большинства домов в старом районе Султанахмет стоит желтый генератор (у них очень большой внутренний рынок из-за плохого качество сети). Когда строили новый аэропорт, несмотря на, то что в проекте был заложен американский CAT, все равно заставили купить ДГУ турецкого производства. Дальше главное: для производства в качестве комплектующих все они имеют 2 линейки: 1. Бюджетная: китайские генераторы и двигатели под своим брендом. 2. Международная: мировые бренды двигателей: Cummins (США), Perkins (Великобритания), Doosan (Южная Корея), Mitsubishi (Япония) и генераторы Stamford (США), Marelli и Mecc Alte (Италия). Они дают и внутреннему, и внешнему потребителю тот продукт, который хочет потребитель. Кстати, несмотря на объемы производства в десятки тысяч штук, у них не возникает мысли изобрести свой велосипед и самим производитель двигатели и генераторы. Потому что в глобальном мире в этом нет ни логики, ни экономики. Уверен, что они бы тоже с удовольствием использовали в своей продукции турецкие комплектующие, если бы они были. Также работаем и мы: если Газпром хочет Cummins, то будет ему Cummins, если на Новатэке привыкли к Mitsubishi, то поставим его. Соответственно запрос на элементную базу во многих случаях формирует рынок, а не производитель. Про российское… Выбивать с боем каждый российский двигатель, потому что: нет комплектующих, сейчас не до нас, то гособоронзаказ… тем более на условиях 200 страничных договоров с заказчиками, где ты за всё отвечаешь головой, а иногда и бизнесом. Вроде как в условиях новой парадигмы за нами должны бегать российские производители, а не наоборот. Жалко, что в 90-ые годы много российских производственных профильных активов оказалось в руках тех, кто воспринимает их либо как социальная нагрузка, или как в СССР сидели на военке, так там и остались. Вывод: мы с огромным удовольствием будем применять в своей продукции российские комплектующие (напишу отдельно про удачные примеры сотрудничества) и также заниматься их маркетингом, но на основе взаимоуважительных партнерских отношениях.
Андрей Медведев 04.12.2022 11:25:49
#БИЗНЕС МЯГКАЯ СИЛА В пятницу заключили договор на поставку дизельного энергоцентра из 6 дизель-генераторов на 13,2 МВт для одного известного ЦОД (про это отдельно напишу). Когда мы приехали на площадку данного центра обработки данных, я удивился, что на ней столько дизелей, и все они американского бренда CAT (штук 20). Я спрашиваю заказчика, почему именно такой выбор. И он мне говорит: «Когда-то в молодости у меня был любимый фильм «Черный пёс» про водителя-дальнобойщика. И там была фраза Патрика Суэйзи (всем известного по фильму «Грязные Танцы») что «Нет ничего лучше, чем двигатели Caterpillar». Хороший пример того, как американцы продают свои товары и свои ценности через Голливуд. P.S. После университета я оказался на практике как IT-шник на 4 месяца в данной американской корпорации. Меня тогда очень поразило, как они умеют формировать привязанность к своему бренду и «желтому железу». Этому точно надо у них приучиться. Можно сказать, на уровне религии.
Андрей Медведев 04.12.2022 06:02:07
#ПСМ РАЗВИТИЕ БИЗНЕСА Сегодня за обедом в Сити с партнером, с которым мы работаем на рынке СНГ, коснулись одной интересной темы. Сейчас бизнес в России очень сильно продвинется в своем профессионализме. Мы каждый день что-то «мутим-крутим», придумываем сложные схемы, регистрируем новые компании в разных юрисдикциях. Мой, например, уровень в понимании банковской системы, валютных транзакций, ВЭД, таможни, законов и много чего ещё очень сильно вырос в этом году. Я иногда думаю, что за многие контракты мы в прошлые годы просто не стали бы браться, так как сказали бы, что это просто НЕВОЗМОЖНО. Правда многие компании умрут и не выживут в этой жесткой, нестабильной рубке. Чтобы не говорили про возврат в «чистый совок», Россия ???????? - страна дикого капитализма, и его дикость ???? будет только увеличиваться.
Андрей Медведев 02.12.2022 05:00:07
