Дизель-электрические машины (переоборудование и комплектация железнодорожной техники)
Дизельные генераторы ПСМ широко применяются в составе железнодорожной техники и путевых машин: дизель-электрических и укладочных кранов, маневровых тепловозов, модулей сопровождения, рельсосварочных поездов и снегоуборочных машин. Наши генераторные установки используются как для комплектации новых путевых машин, так и для переоборудования и модернизации уже эксплуатировавшейся железнодорожной техники.
Сегодня «Промышленные силовые машины» являются поставщиком крупнейших российских заводов, производящих специальную технику для железной дороги. Более 100 дизельных электростанций ПСМ различной мощности эксплуатируется в составе дизель-электрических путевых машин. Оценив удобство работы с «Промышленными силовыми машинами» и качество производимого ПСМ оборудования, постоянными заказчиками нашей компании стали группа компаний «Ремпутьмаш», ВНИКТИ г. Коломна, Челябинский механический завод.
С рядом производителей путевых машин ведется согласование комплектации дизельных электроагрегатов для установки на выпускаемую ими технику.

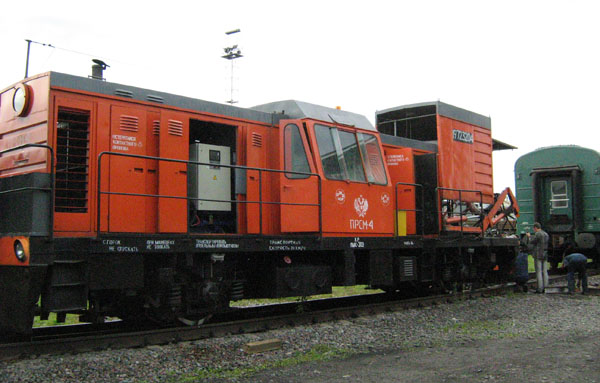

снегоуборочная машина СМ-2

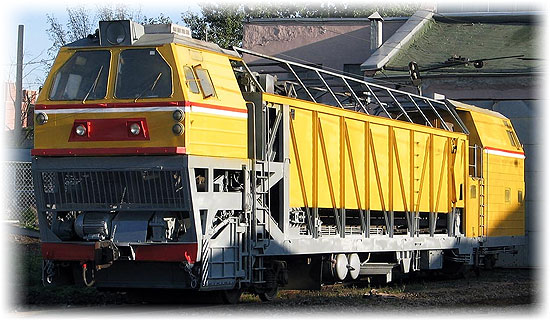

рельсосварочный поезд

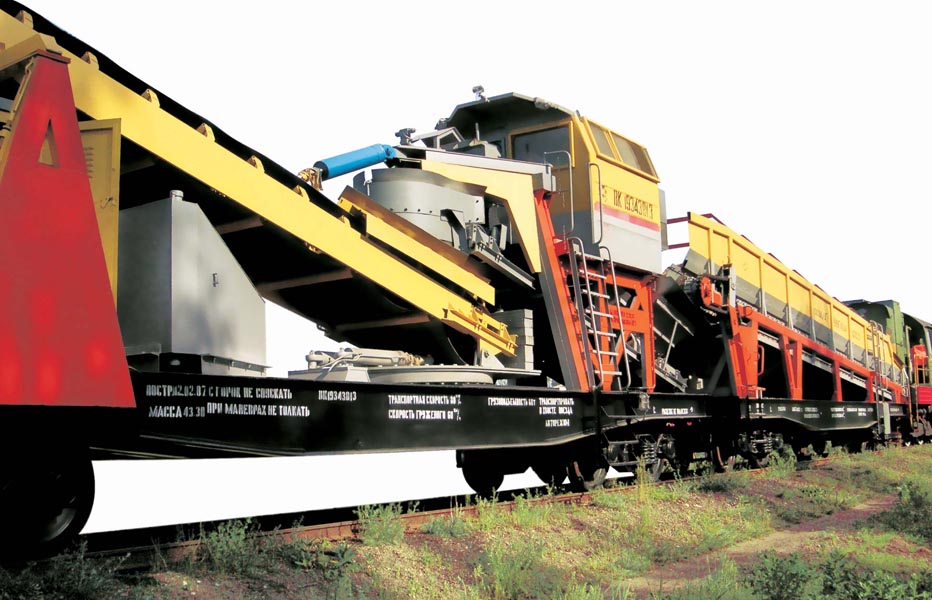

состав для засорителей
Особенности комплектации
Каждый тип железнодорожной дизель-электрической техники имеет ряд требований по комплектности дизель-генераторов, используемых в ее составе, чаще всего особенности комплектации касаются габаритных размеров электроагрегата и системы управления.
Поскольку моторный отсек ж/д машин имеет ограниченные размеры, конструкторы ПСМ разработали специальную раму и компоновку основных систем генератора для уменьшения габаритных размеров агрегата.
Система управления электроагрегатами может быть реализованы несколькими вариантами:
- если путевая машина имеет собственный пульт управления, электростанция поставляется без местного пульта;
- при необходимости управления дизель-генератором из кабины машиниста, электростанция комплектуется дополнительной панелью оператора.

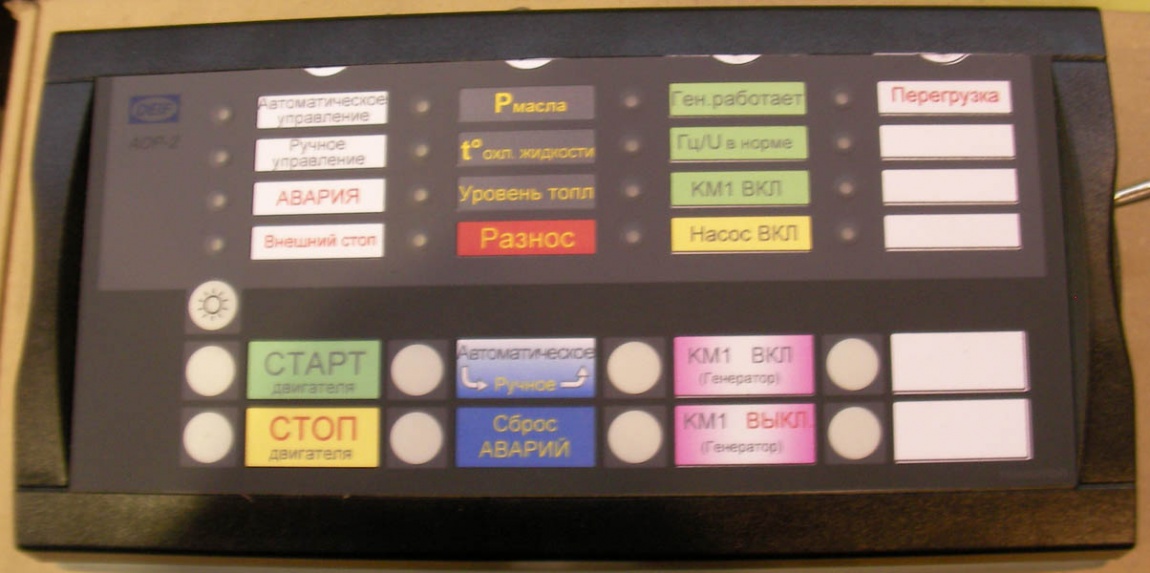

АОР-2

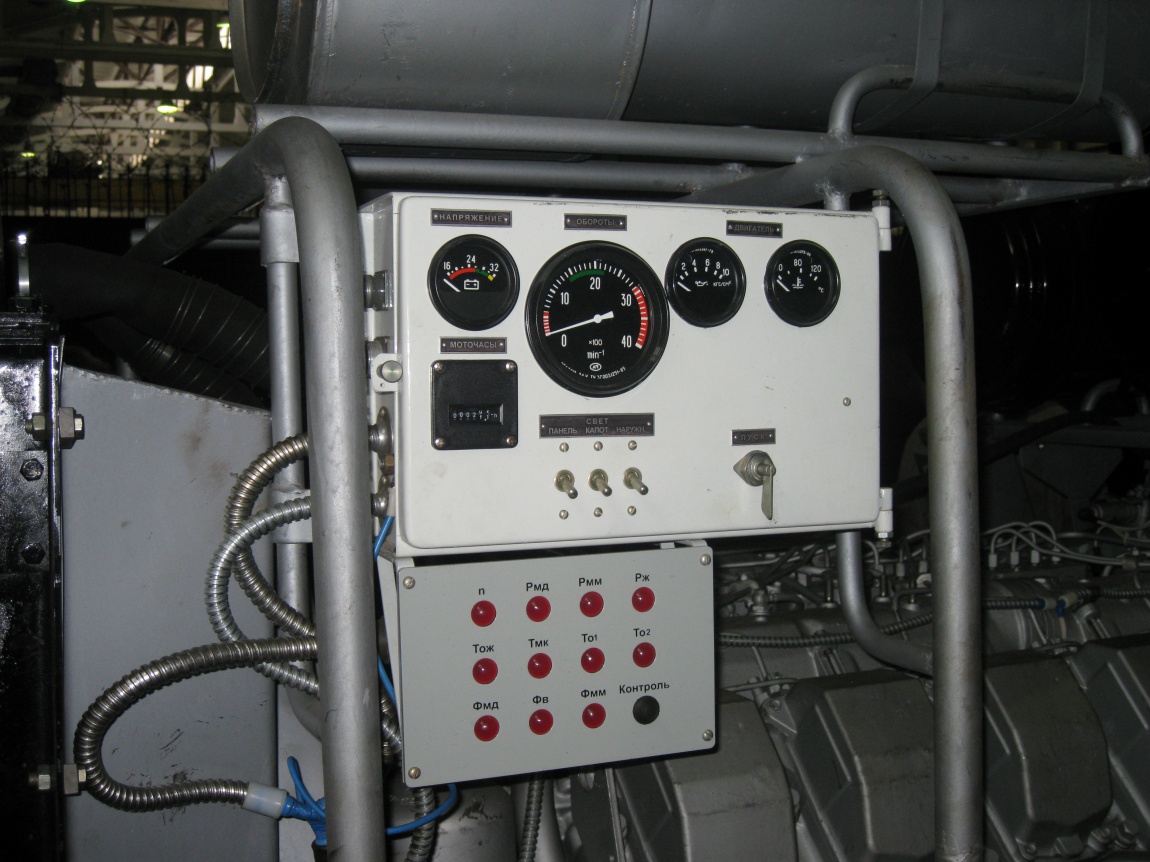

пульт управления
Исходя из опыта разработки и производства электростанций для путевых машин, мы можем предложить ряд специальных опций дизель-генераторов, поставляемых для железнодорожной техники:
- Специальная компоновка (пониженная рама, уменьшенные габариты)
- Расходный топливный бак специального исполнения от 90 до 900 л.
- Цифровой регулятор напряжения DVR2000E
- Система возбуждения на постоянных магнитах PMG
- Дополнительная панель оператора АОР-2 аналогового типа 24 В
- Дополнительная панель оператора MT 6070i с цветным сенсорным дисплеем
- Система автоматической дозаправки топлива
- Система предпускового подогрева с ПЖД или Webasto
- Система учета расхода дизельного топлива
- Прибор контроля изоляции ПКИ
- Система топливоподачи с обеспечением дистанционного управления посредством сервомотора
- Дополнительные топливные баки
- Комплекты ЗИП
- Электронный регулятор частоты вращения двигателей
Реализованные проекты:
| Комплектуемая техника | Модель электростанции | Особенности комплектации | Количество |
|---|---|---|---|
|
Двухосный маневровый тепловоз |
рама с подставками для крепления к установочной площадке, электрический подогреватель 3 кВт, перегородка теплоизолированного подкапотного пространства |
опытный образец 1 шт., план 2011 – 4 шт., план 2012 – 20 шт.
| |
| Укладочный кран УК-25/25 | ПСМ АД150 |
цифровой регулятор DVR2000E, система возбуждения на постоянных магнитах PMG | около 10 шт. в год |
| Модуль сопровождения Путник-10 |
ПСМ АД16 |
дополнительная панель оператора АОР-2 аналогового типа 24 В, погодозащитный капот на установку |
Около 40 шт. в год (более 30 шт. Ливия) |
| Маневровый тепловоз ЧМЭ3 | ДГ-450 |
электрический подогреватель 3 кВт, система топливоподачи с обеспечением дистанционного управления посредством сервомотора |
2010 год – 10 шт., 2011 год план 40 шт. |
|
Состав для засорителей СЗ-240-6 | ПЖД, дополнительная панель оператора АОР |
4-5 шт. в год | |
|
| ПСМ АД315 | ПЖД |
2-3 шт. в год |
| Рельсосварочный поезд | ПСМ АД315 (ТМЗ) | электронный регулятор частоты вращения двигателя |
2-3 шт. в год |
| Дизель-электрический кран КДЭ | ПСМ АД75 (ММЗ) |
2 шт. | |
| Модернизация снегоуборочной машины | ПСМ АД200 | ПЖД, дополнительный топливный бак, система автоматической дозаправки | 3 шт. |
| Снегоуборочная машина СМ-2 | ПСМ АД200 | ПЖД, система дистанционного управления и мониторинга с дополнительной панелью АОР | 2 шт. |
| Переоборудование крана КДЭ-251 | ПСМ АД100 (ММЗ) |
| 1 шт. |
| Установочный поезд | ПСМ АД100 (ММЗ), ПСМ АД200 | ПЖД, ПКИ | 5 шт. |
| Переоборудование снегоуборочных машин СМ-2 | ПСМ АД200 | специальная рама, доработка системы управления | Около 5 шт. в год |

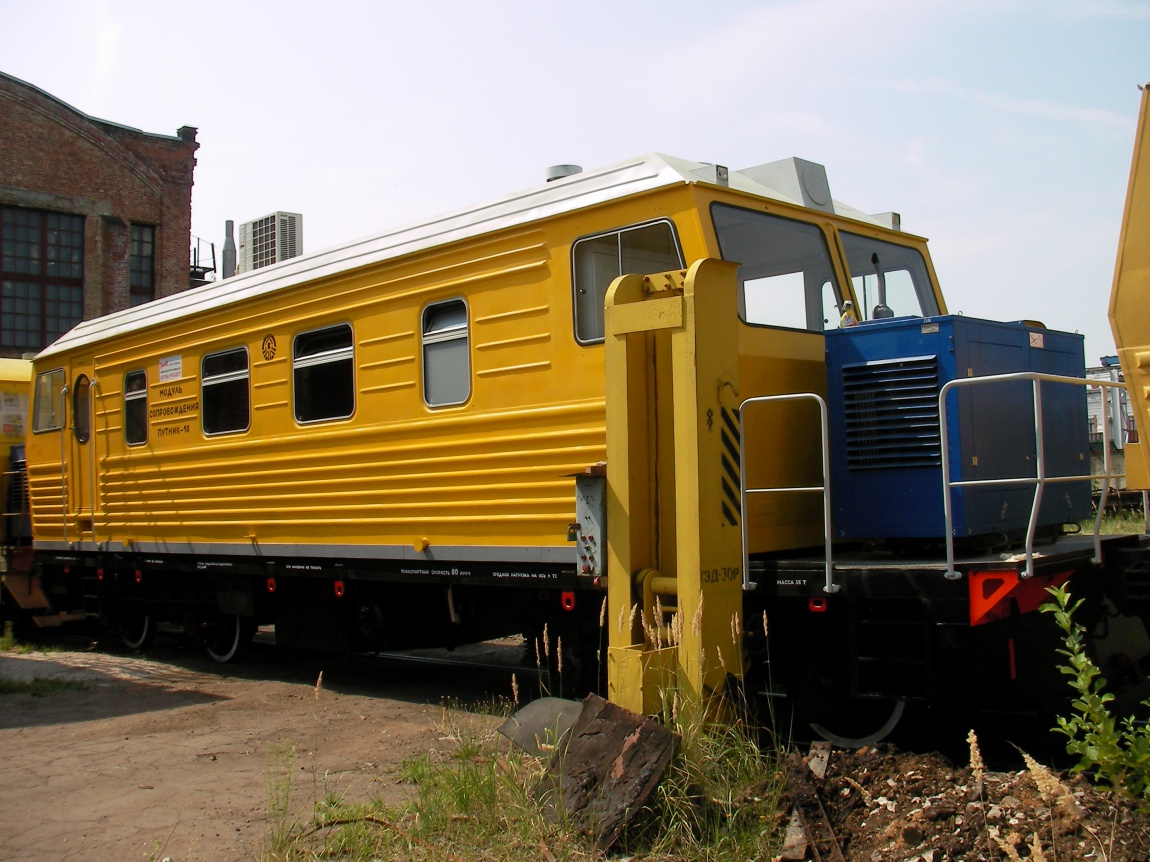

модуль сопровождения Путник-10
двухосный маневровый тепловоз

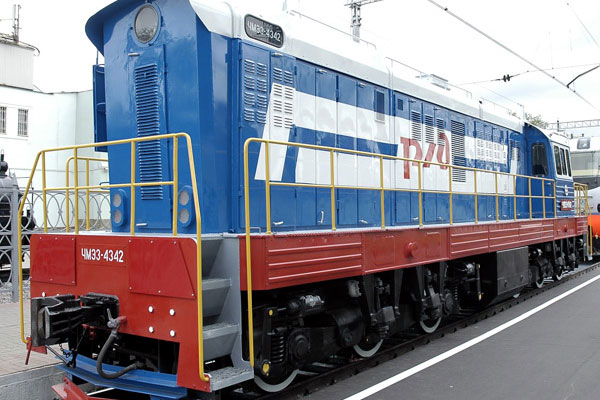

маневровый тепловоз ЧМЭ3-4342
Примечание. В данной таблице представлена достоверная информация по поставкам, осуществленным напрямую конечному потребителю. В таблицу не включены поставки достоверно не подтвержденные (через посредников).
