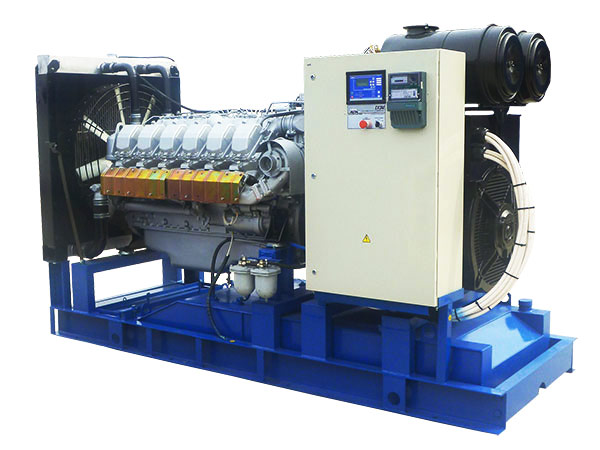

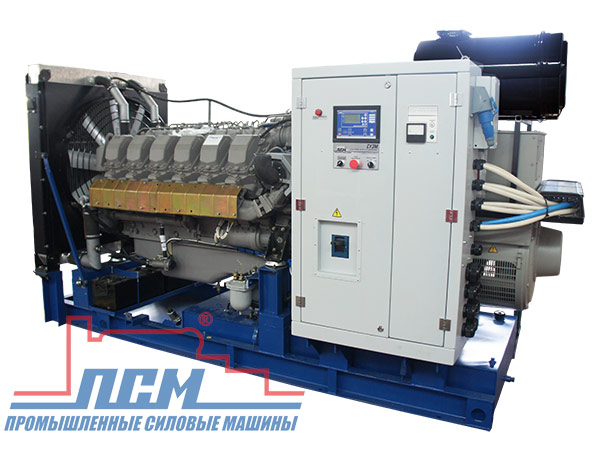

Дизельная электростанция (ДГУ) АД-400 Т400 с двигателем ЯМЗ на 400 кВт с доставкой по Москве и России
еще станций
ЯМЗ
Дизельные генераторы АД-400 мощностью 400 кВт производят электрический ток напряжением 400 В (3-фазный, 50 Гц).
Электростанции ПСМ АД-400 работают на дизельном топливе и применяются для резервного и основного энергоснабжения объектов в различных отраслях - в добывающей отрасли на месторождениях и карьерах, в сельском хозяйстве в теплицах и животноводческих комплексах, в ЖКХ в отдаленных поселках и т.д.
Электростанции АД-400 можно установить в погодозащитный капот, шумозащитный кожух, контейнер, разместить на шасси. Для любой электростанции серии АД-400 в дополнение к базовой комплектации специалисты ПСМ помогут подобрать опции для особых условий эксплуатации.
- Принимают до 100% нагрузки единовременно
- Работают без сбоев даже на топливе низкого качества
- Требуют элементарного технического обслуживания
Основная мощность | 400 кВт / 500 кВА |
Резервная мощность | 440 кВт / 550 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 35 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 87.8 |
- при 100% нагрузки | 115.6 |
Модель двигателя | ЯМЗ 8503.10-01 |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 140 |
Ход поршня, мм | 140 |
Рабочий объем, л | 25.86 |
Степень сжатия | 15.2:1 |
Система аварийного останова двигателя | с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки установлены между ОНВ и впускными коллекторами правого и левого цилиндров |
Заслонка аварийного останова |
Объем системы смазки, л | 75 |
Габаритные размеры (Д×Ш×В), мм | 3435×1330×2111 |
Вес, кг |
4200
Указанный вес соответствует массе сухого электроагрегата
|
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л |
52
без заправочного объёма радиатора
|
Зарядный генератор | переменного тока, модель 5702.3701-20 |
Пусковое устройство | электрический стартер, номинальное напряжение 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора

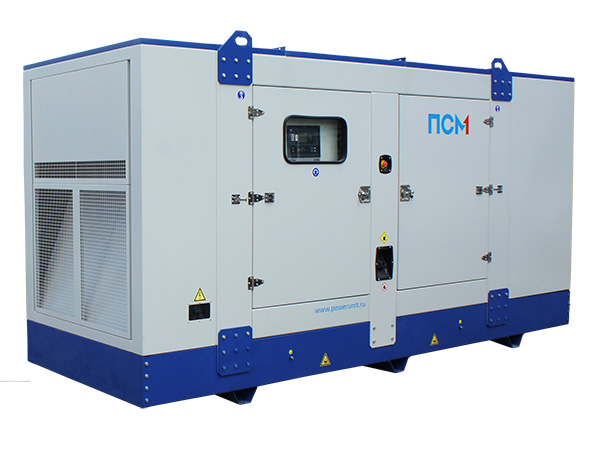

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия АД «Буран»
|
Серия ADDo «Hyundai»
|
Серия ADBa «Baudouin»
|
Серия ADV «Volvo Penta»
|
Серия ADP «Perkins»
|
Серия ADI «FPT»
|
Серия ADS «Scania»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
|
Основные характеристики | |||||||||
Основная мощность | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА | 400 кВт / 500 кВА |
Резервная мощность | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА | 440 кВт / 550 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 35 000 | 40 000 | 40 000 | 40 000 | 25 000 | ||||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 87.8 | 71.5 | 77.6 | 74.5 | 76.6 | 75.2 | 69.5 | 82 | 86.5 |
- при 100% нагрузки | 115.6 | 97 | 112.8 | 102.1 | 102.1 | 97 | 107 | 113.8 | |
Двигатель | |||||||||
Модель двигателя | ЯМЗ 8503.10-01 | Hyundai (Doosan) DP158LD | Baudouin 6M21G550/5 | Volvo Penta TAD1641GE | Perkins 2506A-E15TAG2 | FPT-Iveco Motors CR13TE7W | Scania DC13 072A (0214) | Cummins QSX15G8 | Yuchai YC6Т660-D31 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 140 | 128 | 127 | 144 | 137 | 135 | 130 | 137 | 145 |
Ход поршня, мм | 140 | 142 | 165 | 165 | 171 | 150 | 140 | 169 | 165 |
Рабочий объем, л | 25.86 | 14.6 | 12.54 | 16.12 | 15.2 | 12.9 | 12.7 | 15 | 16.35 |
Степень сжатия | 15.2:1 | 15:1 | 15.2:1 | 16.5:1 | 16:1 | 16.3:1 | 15:1 | ||
Система аварийного останова двигателя | с дистанционным и ручным (кнопка на приводе заслонки) управлением; заслонки установлены между ОНВ и впускными коллекторами правого и левого цилиндров | электромагнитный клапан | |||||||
Заслонка аварийного останова | есть | нет | нет | нет | нет | нет | нет | нет | нет |
Генератор | |||||||||
Базовая модель генератора | Marelli Motori MJB 355 SA4 | Marelli Motori MJB 355 SA4 | EvoTec TCU318E | Marelli Motori MJB 355 SA4 | Leroy Somer TAL 047 C | Marelli Motori MJB 355 SA4 | Mecc Alte ECO40-3S/4 C | Leroy Somer TAL 047 C | Leroy Somer TAL A473 C |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 720 | 722 | 722 | 720 | 720 | 722 | 722 | 722 | 722 |
Класс изоляции | H | H | H | H | H | H | H | H | H |
Степень защиты | IP23 | IP23 | IP22 | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | M31FA600A | M31FA600A | ETC-1 | M31FA600A | M31FA600A | DER-1/A | R150 | ||
Система охлаждения | |||||||||
Система охлаждения | жидкостная | жидкостная | |||||||
Объем системы охлаждения, л |
52
без заправочного объёма радиатора
|
79 | 62 | 60 | 58 | 38.1 | 45 |
42
без заправочного объёма радиатора
|
|
Тип охлаждающей жидкости | Антифриз | ||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | есть | есть |
Расширительный бачок | нет | нет | нет | есть | нет | нет | нет | нет | нет |
Фильтр охлаждающей жидкости | нет | нет | нет | есть | нет | нет | нет | нет | нет |
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | нет | нет | Антифриз |
Система воздухозабора | |||||||||
Воздушный фильтр | фильтроэлемент | в корпусе, установлен на двигателе | фильтроэлемент | ||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | есть | нет | нет | нет | нет | нет |
Система электрооборудования | |||||||||
Зарядный генератор | переменного тока, модель 5702.3701-20 | 45 А | 70 А | 80 А | 70 А | 90 А | 100 А | 35 А | да |
Пусковое устройство | электрический стартер, номинальное напряжение 24 В | Стартер 7 кВт | электростартер 8.5 кВт | Стартер 7 кВт | Стартер 7.5 кВт | стартер номинальным напряжением 24 В | Стартер 6 кВт | электростартер | |
Аккумуляторные батареи | 2 х 185 А.ч | ||||||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | есть |
Система газовыхлопа | |||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||||||
Топливный бак, л |
800
Для АД-400 в шумозащитном кожухе размер бака увеличен до 1000 л, время автономной работы при 75% мощности - 11.4ч, при 100% мощности - 8.7ч
|
750 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000 | 750 | 750 | 750 | 750 | 1000 |
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 87.8 | 71.5 | 77.6 | 74.5 | 76.6 | 75.2 | 69.5 | 82 | 86.5 |
- при 100% нагрузки | 115.6 | 97 | 112.8 | 102.1 | 102.1 | 97 | 107 | 113.8 | |
Время автономной работы при 75% мощности, ч. | 9.1 | 10.5 | 12.9 | 13.4 | 9.8 | 10 | 10.8 | 9.1 | 11.6 |
Время автономной работы при 100% мощности, ч. | 6.9 | 7.7 | 8.9 | 9.8 | 7.3 | 7.7 | 7 | 8.8 | |
Топливные фильтры | полнопоточный, со сменным картриджем | тонкая и грубая очистка, установлен на двигателе | |||||||
- грубой очистки | отстойник - 2 шт. | да | с водоотделителем и индикатором наличия воды в топливе | с влагоотделителем 10 микрон | сепаратор | да | |||
- тонкой очистки | с двумя бумажными фильтрующими элементами | да | 6 микрон | в наличии | да | ||||
Система топливоподачи | Прямой впрыск | прямой впрыск, насос-форсунки с электронным управлением | Прямой впрыск | ||||||
Масляная система | |||||||||
Объем системы смазки, л | 75 | 22 | 40 | 48 | 62 | 35 | 45 | 91 | 52 |
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||||||
Габариты открытого исполнения | |||||||||
Габаритные размеры (Д×Ш×В), мм | 3435×1330×2111 | 3400×1400×2125 | 3825×1415×2250 | 3800×1150×2250 | 3515х1450х2050 | 3300×1100×1750 | 3427×1500×2066 | 3650×1250×1850 | |
Вес, кг |
4200
Указанный вес соответствует массе сухого электроагрегата
|
3200 |
3860
Указанный вес соответствует массе сухого электроагрегата
|
3900 | 1900 | 3300 | 3913 | 3550 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
- Сервисное обслуживание
- Шеф-монтаж и пусконаладка (ПНР)
- Гарантийное обслуживание
- Обучение
- Поставка запчастей и расходных материалов
- Лизинг
- Доставка
Артикул: АДРя400С-Т400-1РГ
Варианты обозначения агрегата: АДРя400С-Т400-1Р, АД 400 квт ЯМЗ, АД400С-Т400-1Р, АД400-Т400, АД 400 т400, АД-400, ЭД-400-Т400, ад 400 т 400, ДЭС 400, ДЭС ад 400, ад-400с
Обозначение зависит от автоматизации, наличия опций и вида исполнения. Например,
Соответствие стандартам
Условное обозначение
Дизель-генераторы АД-400 ЯМЗ
Электростанция серии «Буран» мощностью 400 квт предназначена для работы на объектах со средним энергопотреблением. Это вахтовые поселки, строительные площадки, фермерские хозяйства. Агрегат используется для резерва в местах, требующих повышенной надежности электроснабжения – больницы, школы, банки, отели.
Преимущества дизель генератора АД 400
- Выгодное решение. В составе агрегата – отечественный двигатель ЯМЗ, не уступающий по качеству импортным аналогам и имеющий меньшую стоимость.
- Выносливость. ДГУ серии «Буран» способны работать при низких температурах и нехватке чистого горючего.
- Универсальность. Агрегаты мощностью 400 квт на базе ЯМЗ можно встретить на далеких месторождениях, промышленных предприятиях, в черте города. Их выбирают для установки вдали от сервисных центров.
Компания ПСМ выполняет агрегаты в базовом открытом варианте или с дополнительными опциями. Пример нестандартного проекта - электростанция для крупнейшего речного транспортного предприятия Московской области. Установка выполнена в судовой комплектации. Вместо водяного радиатора в ее составе присутствует двухконтурная система охлаждения, функционирующая за счет забортной речной воды.
Сообщите нам необходимые характеристики и условия работы дизельгенератора. Менеджеры подберут вариант, соответствующий вашим пожеланиям.
Линейка исполнения
- Погодозащитный капот. оберегает системы ДГУ от воздействий природы.
- Шумозащитный кожух. Снижает уровень шума работающего дизель-генератора на 20%. Позволяет устанавливать агрегат в общественных местах.
- Утепленные контейнеры «Север» и «Север-М». Обеспечивают защиту оборудования от посторонних лиц, создают условия для работы ДЭС при экстремальных температурах. Существенно упрощают монтаж установки на ровной площадке.
Любая станция производства ПСМ может быть выполнена в передвижном варианте – ставится на шасси, лыжи или сани.
Сервис
На каждую дизельную электростанцию АД 400 есть заводская гарантия. Инженеры компании Volga Nord – сервисного оператора ПСМ – обслужат агрегат в период гарантийного срока и после его завершения. Они проведут ПНР, выполнят шеф-монтажные работы, при необходимости модернизируют оборудование, а также проконсультируют владельцев по его использованию.
