Дизельный генератор ADV-720 Volvo Penta (720 кВт) (энергокомплекс)
еще станций
2 × ADV-360
Дизельные энергокомплексы производства ПСМ серии ADV-720 мощностью 728 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

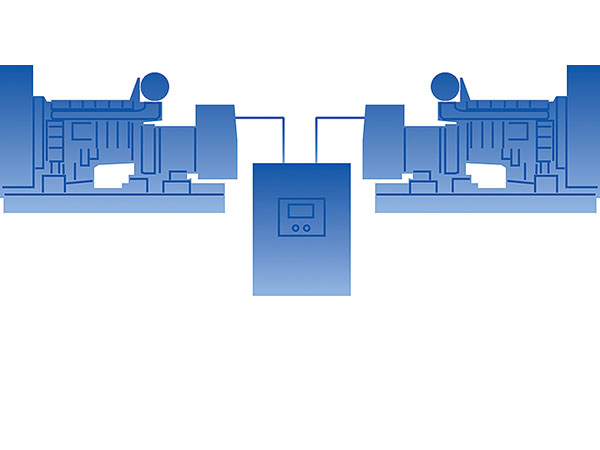

Энергокомплексы ADV-720 состоят из двух дизельных генераторов серии ADV-360, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Энергокомплекс может быть укомплектован любой необходимой мощностью кВт
- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 728 кВт / 910 кВА |
Резервная мощность | 800 кВт / 1000 кВА |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 136.2 |
- при 100% нагрузки | 181.4 |

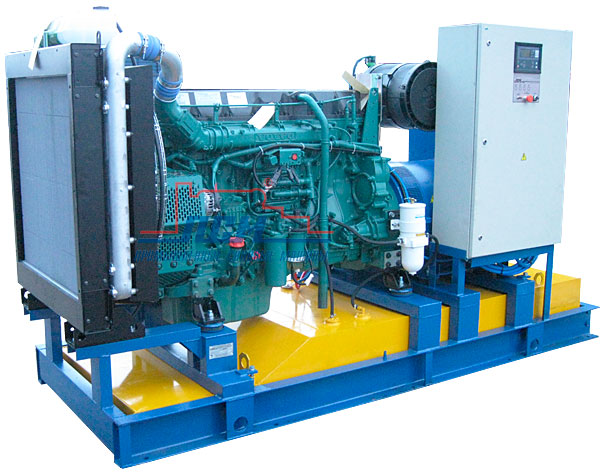

Характеристики единичного дизельного генератора ADV-360
Модель двигателя | Volvo Penta TAD1345GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 131 |
Ход поршня, мм | 158 |
Рабочий объем, л | 12.78 |
Степень сжатия | 18.1:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Топливный бак, л | 750 |
Расход топлива, л/ч | |
- при 75% нагрузки | 68.1 |
- при 100% нагрузки | 90.7 |
Время автономной работы при 75% мощности, ч. | 11 |
Время автономной работы при 100% мощности, ч. | 8.3 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 36 |
Расход масла при 100% нагрузки, л/ч | 0.04 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC Функции:
|
Габаритные размеры (Д×Ш×В), мм | 3400×1250×2050 |
Вес, кг |
3300
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Расширительный бачок | |
Крыльчатка вентилятора толкающего типа | |
Фильтр охлаждающей жидкости | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 44 |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
(2 × ADV-360)
Серия ADV «Volvo Penta»
|
Серия ADMi «Mitsubishi»
|
Серия ADBa «Baudouin»
|
Серия ADM «MTU»
|
Серия ADP «Perkins»
|
Серия ADDo «Hyundai»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
||
Основные характеристики | |||||||||
Основная мощность | 728 кВт / 910 кВА | 730 кВт / 913 кВА | 720 кВт / 900 кВА | 728 кВт / 910 кВА | 720 кВт / 900 кВА | 730 кВт / 912 кВА | 732 кВт / 915 кВА | 730 кВт / 912 кВА | |
Резервная мощность | 800 кВт / 1000 кВА | 803 кВт / 1004 кВА | 792 кВт / 990 кВА | 800 кВт / 1001 кВА | 792 кВт / 990 кВА | 803 кВт / 1003 кВА | 805 кВт / 1006 кВА | 800 кВт / 1000 кВА | |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | ||||||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 2 × 68.1 | 147 | 151.7 | 141 | 135 | 137 | 149 | 159.3 | |
- при 100% нагрузки | 2 × 90.7 | 197.9 | 202.7 | 196.9 | 183 | 193 | 201.2 | ||
Двигатель | |||||||||
Модель двигателя | 2 × Volvo Penta TAD1345GE | Mitsubishi S12A2-PTA2 | Baudouin 12M26G1000/5 | MTU 16V2000G16F | Perkins 4008TAG1A | Hyundai (Doosan) DP222CC | Cummins KTA38G5 | Yuchai YC6ТH1220-D31 | |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
8LTI
8-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
|
Диаметр цилиндра, мм | 131 | 150 | 150 | 135 | 160 | 128 | 159 | 175 | |
Ход поршня, мм | 158 | 160 | 150 | 156 | 190 | 142 | 159 | 195 | |
Рабочий объем, л | 12.78 | 33.93 | 31.8 | 35.7 | 30.56 | 21.9 | 38 | 28.14 | |
Степень сжатия | 18.1:1 | 15.3:1 | 15.7:1 | 17.5:1 | 13.6:1 | 14:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | ||||||||
Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | есть | нет | есть | есть | |
Генератор | |||||||||
Базовая модель генератора | 2 × Marelli Motori MJB 315 MB4 |
Mecc Alte ECO43-2S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
EvoTec TCU428B |
Mecc Alte ECO43-2S/4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Leroy Somer
|
Leroy Somer TAL 049 D | Mecc Alte ECO43-2S/4 | Leroy Somer TAL 049 E | Leroy Somer TAL A49 D | |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
Номинальный ток ДГУ, А | 2 × 664 | 1317 | 1300 | 1313 | 1300 | 1317 | 1321 | 1320 | |
Класс изоляции | H | H | H | H | H | H | H | H | |
Степень защиты | IP23 | IP23 | IP22 | IP23 | IP23 | IP23 | IP23 | IP23 | |
Регулятор напряжения (AVR) | M31FA600A | DER-1/A | ETC-2 | DER-1/A | DER-1/A | R150 | |||
Система охлаждения | |||||||||
Объем системы охлаждения, л | 2 × 44 |
100
без заправочного объёма радиатора
|
148 |
70
без заправочного объёма радиатора
|
143 | 66 | 218.5 | ||
Тип охлаждающей жидкости | Антифриз | ||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | да | |
Расширительный бачок | есть | нет | нет | нет | нет | нет | нет | нет | |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | есть | |
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | нет | нет | |
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | есть | |
Ручной насос закачки охлаждающей жидкости | нет | есть | нет | есть | есть | нет | есть | нет | |
Термостат | нет | нет | нет | нет | есть | нет | нет | нет | |
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | нет | Антифриз | |
Система воздухозабора | |||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | нет | нет | |
Система электрооборудования | |||||||||
Зарядный генератор | 80 А | 25 А | 55 А | 40 А | 45 А | 35 А | да | ||
Пусковое устройство | Стартер 7 кВт | Стартер 2 x 6 кВт | электростартер 10 кВт | Стартер 8.2 кВт | Стартер 7 кВт | электростартер | |||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | есть | |
Зарядное устройство АКБ | нет | есть | есть | есть | есть | нет | есть | есть | |
Система газовыхлопа | |||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | |
Топливная система | |||||||||
Топливный бак, л | 2 × 750 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
|
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 2 × 68.1 | 147 | 151.7 | 141 | 135 | 137 | 149 | 159.3 | |
- при 100% нагрузки | 2 × 90.7 | 197.9 | 202.7 | 196.9 | 183 | 193 | 201.2 | ||
Время автономной работы при 75% мощности, ч. | 11 | 6.8 | 6.6 | 7.1 | 7.4 | 7.3 | 6.7 | 6.3 | |
Время автономной работы при 100% мощности, ч. | 8.3 | 5.1 | 4.9 | 5.1 | 5.5 | 5.2 | 5 | ||
Топливные фильтры | полнопоточный, со сменным картриджем | ||||||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | да | сепаратор | да | |||||
- тонкой очистки | да | в наличии | да | ||||||
Система топливоподачи | Прямой впрыск | Прямой впрыск | |||||||
Масляная система | |||||||||
Объем системы смазки, л | 2 × 36 | 120 | 114 | 102 | 153 | 75 | 140 | 95 | |
Расход масла при 100% нагрузки, л/ч | 0.04 | ||||||||
Габариты открытого исполнения | |||||||||
Габаритные размеры (Д×Ш×В), мм | 2 × 3300×1350×1940 | 4270×2022×2150 |
4100×1750×1810
Габаритные размеры и вес указаны без радиатора
|
4900×2100×2300 | 4302×1702×2139 | 4400×2000×2300 | |||
Вес, кг | 8600 | 7500 | 6100 | 7700 | 6250 | 6000 |
