Дизельный генератор ADV-640 Volvo Penta (640 кВт) (энергокомплекс)
Состав энергокомплекса
2 × ПСМ ADV-320
2 × ПСМ ADV-320
Напряжение:
400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
640 кВт / 800 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
704 кВт / 880 кВА
Номинальный ток
1152 А
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения деталей
Дизельные энергокомплексы производства ПСМ серии ADV-640 мощностью 640 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

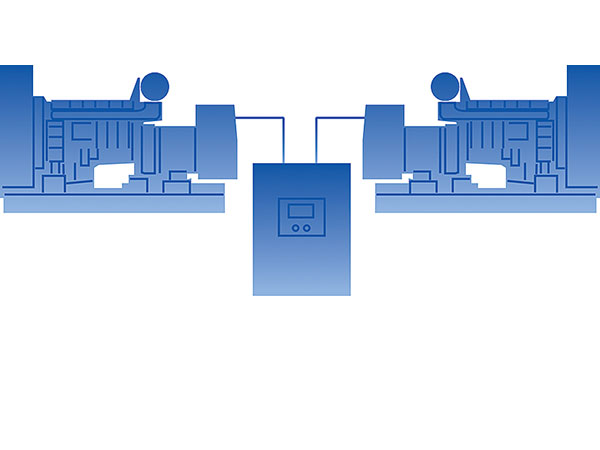

Энергокомплексы ADV-640 состоят из двух дизельных генераторов серии ADV-320, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
Серия ADV «Njord»
- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основные характеристики
| Основная мощность | 640 кВт / 800 кВА |
| Резервная мощность | 704 кВт / 880 кВА |
| Напряжение, В | 400 |
| Ресурс до капитального ремонта, м.ч. | 40 000 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 119.2 |
| - при 100% нагрузки | 156.5 |
Характеристики единичного дизельного генератора ПСМ ADV-320
Двигатель
| Модель двигателя | Volvo Penta TAD1344GE |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 131 |
| Ход поршня, мм | 158 |
| Рабочий объем, л | 12.78 |
| Степень сжатия | 18.1:1 |
| Система аварийного останова двигателя | электромагнитный клапан |
Генератор
| Модель генератора |
Stamford S4L1D-F41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором модели Marelli Motori MJB 315 MA4
|
| Напряжение, В | 400 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток, А | 577 |
| Класс изоляции | H |
| Степень защиты | IP23 |
| Регулятор напряжения (AVR) | M31FA600A |
Топливная система
| Топливный бак, л | 600 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 59.6 |
| - при 100% нагрузки | 79.5 |
| Время автономной работы при 75% мощности, ч. | 10.1 |
| Время автономной работы при 100% мощности, ч. | 7.5 |
| Топливные фильтры | |
| - грубой очистки | с водоотделителем и индикатором наличия воды в топливе |

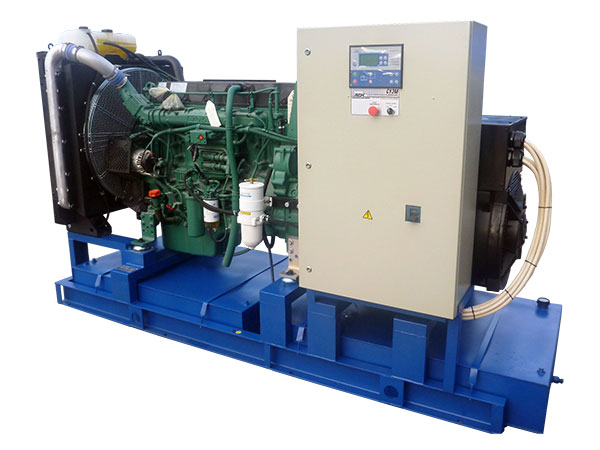

Открытое исполнение ПСМ ADV-320
| Габаритные размеры (Д×Ш×В), мм | 3400×1250×2050 |
| Вес, кг |
3100
Указанный вес соответствует массе сухого электроагрегата
|
Система воздухозабора
| Подогреватель воздуха впускного коллектора |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Расширительный бачок | |
| Крыльчатка вентилятора толкающего типа | |
| Фильтр охлаждающей жидкости | |
| Радиатор жидкостный | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л | 44 |
Система электрооборудования
| Зарядный генератор | 80 А |
| Пусковое устройство | Стартер 7 кВт |
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
Масляная система
| Объем системы смазки, л | 36 |
| Расход масла при 100% нагрузки, л/ч | 0.04 |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Система управления энергокомплекса осуществляет:
- организацию параллельной работы электроагрегатов
- запуск и остановку электроагрегата
- измерение текущих параметров двигателя и вырабатываемой электроэнергии
- аварийную остановку в случае неполадок
Ручной запуск
Система управления единичного дизельного генератора
Система управления ПСМ СУЭМ с функцией параллельной работы
Реализована на базе микропроцессорного контроллера DEIF AGC
ОСНОВНЫЕ ФУНКЦИИ:
| Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС |
| Контроль групповой работы (распределение нагрузки на работающих установках) |
| Управление исполнительными устройствами единичного агрегата |
Распределительное устройство
Применяется для приема и распределения электрической энергии.
Комплектация устройства согласовывается с Заказчиком.
Возможно изготовление системы управления с аналоговыми приборами
Автоматический запуск
Система управления единичного дизельного генератора
Система управления ПСМ СУЭМ с функцией параллельной работы
Реализована на базе микропроцессорного контроллера DEIF AGC
ОСНОВНЫЕ ФУНКЦИИ:
| Обеспечение условий синхронизации единичного агрегата при работе параллельно с сетью или другими ДЭС |
| Контроль групповой работы (распределение нагрузки на работающих установках) |
| Управление исполнительными устройствами единичного агрегата |
Распределительное устройство
Шкаф АВР (автоматический ввод резерва)
Габариты шкафа (Г×Ш×В), мм: 300×750×1200
Предназначен для непрерывного контроля параметров сети и запуска ДЭС в случае аварии в основной сети электроснабжения.
Реализован на базе микропроцессорного контроллера ATS
ОСНОВНЫЕ ФУНКЦИИ:
| Измерение и индикация параметров основной сети |
| Подача команды на пуск и останов ДЭС |
| Проведение тестирования резервного ввода с нагрузкой и без |
| Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания |
| Переключение нагрузки на основной ввод при восстановлении сети |
| Сигнализация об авариях, расшифровка произошедших аварий |
Для организации автоматического запуска в комплектацию дизельного генератора включается
| Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В |
| Электрический подогреватель охлаждающей жидкости от сети |
! Примечание
Возможно исполнение с демонтажем пульта управления, распределительного устройства для установки системы автоматики заказчика
Аккумуляторы
| Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
Опции двигателя
Опции топливной системы
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции системы управления
| Системы дистанционного мониторинга и управления | |
| Система учета электрической энергии | |
| Реле контроля изоляции (обязательная опция при изолированной нейтрали) | |
| Дублирующие аналоговые приборы |
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
| Катушка с кабелем (для передвижных электростанций) |
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |
Контейнер «Север»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
Контейнер «Север-М»
Защита от осадков
Защита от шума
Защита от холода
Пожарная безопасность
Защита от взлома
Удобный сервис
Собственное производство
Сертификат ТС
Назначение:
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских цельнометаллических контейнеров
Открытое исполнение
Удобный сервис
Собственное производство
Сертификат ТС
Оборудование в открытом исполнении предназначено для установки и эксплуатации в специально подготовленном помещении, обеспечивающем оптимальную температуру, вентиляцию, защиту оборудования.
Варианты передвижного исполнения
В зависимости от требований проекта и габаритных размеров, единичные дизельные генераторы в составе энергокомплекса могут быть размещены в общий контейнер или установлены на шасси.
(2 × ПСМ ADV-320)
Серия ADV «Njord»
|
Серия ADM «Sturm»
|
Серия ADMi «Taifun»
|
Серия ADP «Perry»
|
(2 × ПСМ ADDo-320)
Серия ADDo «Monsoon»
|
Серия ADC «Tornado»
|
|||
| Оценки | ||||||||
Адаптированность к России
|
  |
|
 |
|
|
|
||
Экономичность
|
|
|
|
|
|
|
||
Уровень цены
|
  |
|
|
|
|
|
||
Стоимость обслуживания
|
|
|
|
|
|
|
||
Доступность сервисного обслуживания
|
|
|
|
|
|
|
||
Качество двигателя
|
|
|
|
|
|
|
||
| Основные характеристики | ||||||||
| Основная мощность | 640 кВт / 800 кВА | 640 кВт / 800 кВА | 640 кВт / 800 кВА | 640 кВт / 800 кВА | 640 кВт / 800 кВА | 640 кВт / 800 кВА | ||
| Резервная мощность | 704 кВт / 880 кВА | 700 кВт / 880 кВА | 700 кВт / 880 кВА | 700 кВт / 880 кВА | 704 кВт / 880 кВА | 704 кВт / 880 кВА | ||
| Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
| Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | |||||
| Расход топлива, л/ч | ||||||||
| - при 75% нагрузки | 2 × 59.6 | 127 | 125 | 129.3 | 2 × 65.1 | 124 | ||
| - при 100% нагрузки | 2 × 79.5 | 172.4 | 2 × 89.3 | 165 | ||||
| Двигатель | ||||||||
| Модель двигателя | 2 × Volvo Penta TAD1344GE | MTU 12V2000G65(TB) | Mitsubishi S12A2-PTA | Perkins 4006-23TAG3A | 2 × Doosan P158LE | Cummins QSK23G3 | ||
| Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
| Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
||
| Диаметр цилиндра, мм | 131 | 130 | 150 | 160 | 128 | 170 | ||
| Ход поршня, мм | 158 | 150 | 160 | 190 | 142 | 170 | ||
| Рабочий объем, л | 12.78 | 23.8 | 33.93 | 22.9 | 14.6 | 23.1 | ||
| Степень сжатия | 18.1:1 | 16:1 | 14.5:1 | 13.6:1 | 15:1 | |||
| Система аварийного останова двигателя | электромагнитный клапан | |||||||
| Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | нет | есть | ||
| Генератор | ||||||||
| Базовая модель генератора |
2 × Stamford S4L1D-F41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MA4
|
Marathon Electric 574RSL7066
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Marelli Motori
|
Marelli Motori MJB 355 MB4
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором Stamford или Mecc Alte
|
Stamford HCI634G |
2 × Stamford S4L1D-F41
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели Marelli Motori MJB 315 MA4
|
Stamford HCI634G | ||
| Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | ||
| Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
| Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
| Номинальный ток, А | 2 × 577 | 1152 | 1155 | 1152 | 2 × 576 | 1152 | ||
| Класс изоляции | H | H | H | H | H | |||
| Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 | ||
| Регулятор напряжения (AVR) | M31FA600A | DVR2000E+ | M31FA600A | MX321 | M31FA600A | MX321 | ||
| Система охлаждения | ||||||||
| Объем системы охлаждения, л | 2 × 44 |
90
без заправочного объёма радиатора
|
100
без заправочного объёма радиатора
|
105 | 2 × 80 | 110 | ||
| Интрекулер (для станции) | да | да | да | да | да | да | ||
| Расширительный бачок | есть | нет | нет | нет | нет | нет | ||
| Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | ||
| Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет | ||
| Радиатор жидкостный | есть | есть | есть | есть | есть | есть | ||
| Термостат | нет | нет | нет | есть | нет | нет | ||
| Ручной насос закачки охлаждающей жидкости | нет | нет | есть | нет | нет | нет | ||
| Электрический насос закачки охлаждающей жидкости | нет | нет | есть | нет | нет | нет | ||
| Система воздухозабора | ||||||||
| Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет | ||
| Система электрооборудования | ||||||||
| Зарядный генератор | 80 А | 40 А | 45 А | 35 А | ||||
| Пусковое устройство | Стартер 7 кВт | Стартер 9 кВт | Стартер 2 x 6 кВт | Стартер 7.5 кВт | Стартер 7 кВт | |||
| Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
| Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | ||
| Зарядное устройство АКБ | нет | есть | есть | есть | нет | есть | ||
| Система газовыхлопа | ||||||||
| Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
| Топливная система | ||||||||
| Топливный бак, л | 2 × 600 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 × 600 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
| Расход топлива, л/ч | ||||||||
| - при 75% нагрузки | 2 × 59.6 | 127 | 125 | 129.3 | 2 × 65.1 | 124 | ||
| - при 100% нагрузки | 2 × 79.5 | 172.4 | 2 × 89.3 | 165 | ||||
| Время автономной работы при 75% мощности, ч. | 10.1 | 7.9 | 8 | 7.7 | 9.2 | 8.1 | ||
| Время автономной работы при 100% мощности, ч. | 7.5 | 5.8 | 6.7 | 6.1 | ||||
| Топливные фильтры | полнопоточный, со сменным картриджем | |||||||
| - грубой очистки | с водоотделителем и индикатором наличия воды в топливе | |||||||
| Масляная система | ||||||||
| Объем системы смазки, л | 2 × 36 | 77 | 120 | 113.4 | 2 × 21 | 103 | ||
| Расход масла при 100% нагрузки, л/ч | 0.04 | |||||||
| Габариты открытого исполнения | ||||||||
| Габаритные размеры (Д×Ш×В), мм | 2 × 3150×1200×1880 |
3650×1750×1810
Габаритные размеры и вес указаны без радиатора
|
4000×1650×2200 | 4090×1710×2190 | 2 × 3200×1390×1950 | 3965×1663×2091 | ||
| Вес, кг | 6600 | 6000 | 6500 | 6400 | 5800 | 5637 | ||
Гарантия
Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015
Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
