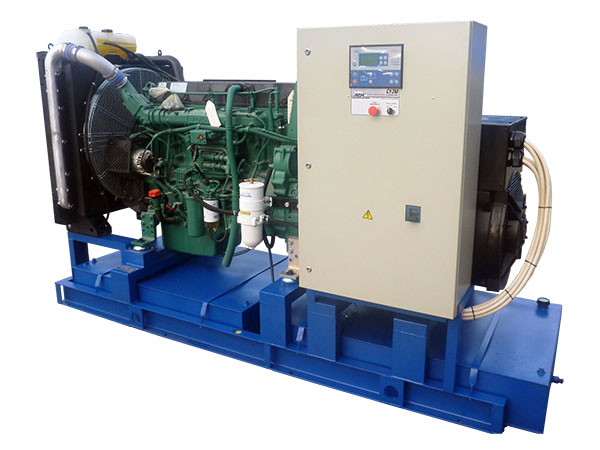

Дизельный генератор ADV-320 Volvo Penta (320 кВт)
еще станций
Volvo Penta
Дизельные генераторы (электростанции) производства ПСМ серии ADV-320 мощностью 320 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADV-320 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.
К электростанции ADV-320 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Укомплектованы электронной системой управления двигателем
- Снижают стоимость одного кВт электроэнергии на 5-7%
- Соответствуют экологическому стандарту
Tier 4
Основная мощность | 320 кВт / 400 кВА |
Резервная мощность | 352 кВт / 440 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 59.6 |
- при 100% нагрузки | 79.5 |
Модель двигателя | Volvo Penta TAD1344GE |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 131 |
Ход поршня, мм | 158 |
Рабочий объем, л | 12.78 |
Степень сжатия | 18.1:1 |
Система аварийного останова двигателя | электромагнитный клапан |
Топливный бак, л | 750 |
Расход топлива, л/ч | |
- при 75% нагрузки | 59.6 |
- при 100% нагрузки | 79.5 |
Время автономной работы при 75% мощности, ч. | 12.6 |
Время автономной работы при 100% мощности, ч. | 9.4 |
Топливные фильтры | |
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе |
Объем системы смазки, л | 36 |
Расход масла при 100% нагрузки, л/ч | 0.04 |

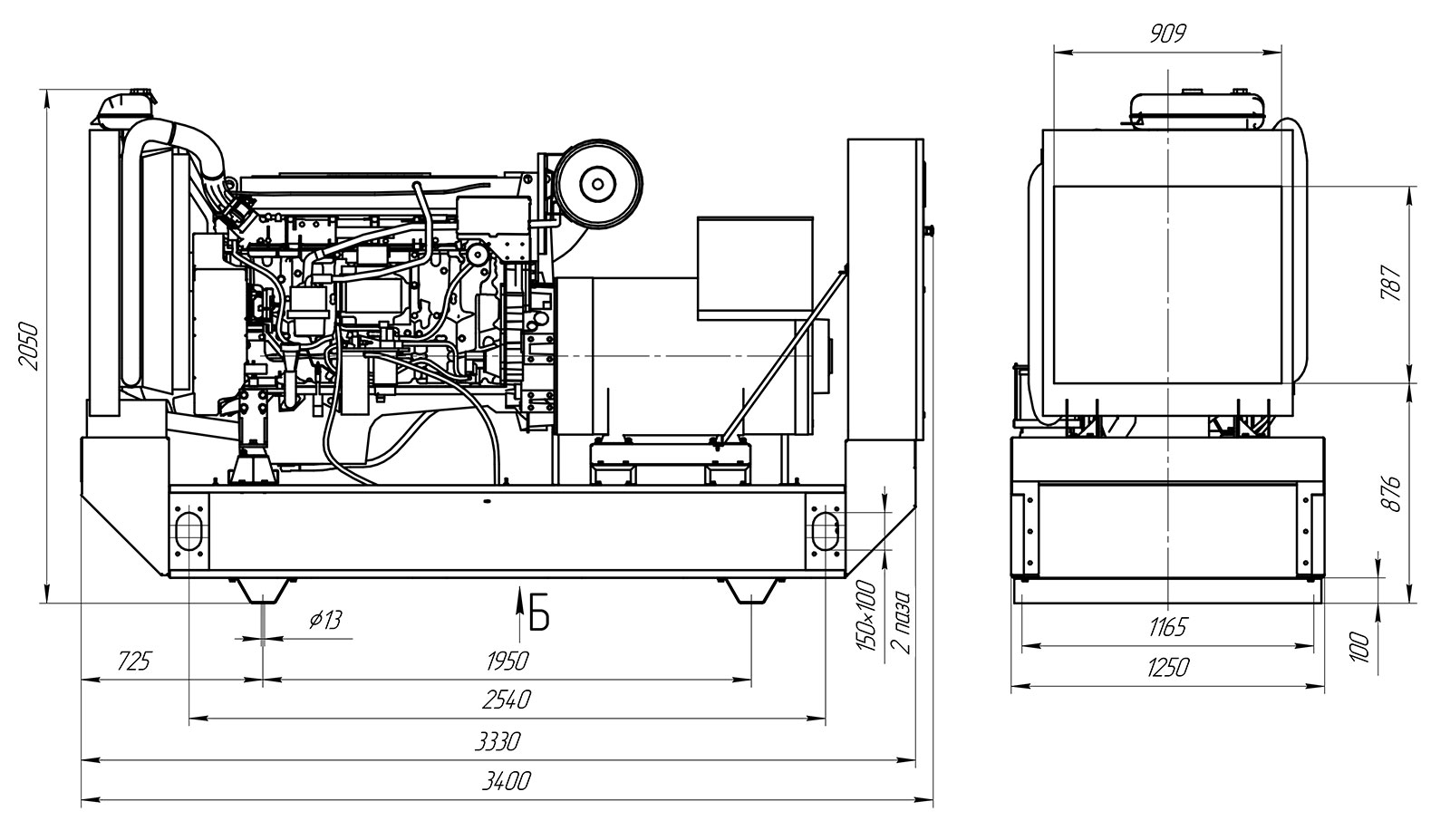

Габаритные размеры (Д×Ш×В), мм | 3400×1250×2050 |
Вес, кг |
3100
Указанный вес соответствует массе сухого электроагрегата
|
Подогреватель воздуха впускного коллектора |
Тип глушителя | Промышленный |
Расширительный бачок | |
Крыльчатка вентилятора толкающего типа | |
Фильтр охлаждающей жидкости | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 44 |
Зарядный генератор | 80 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря 1000 м
Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора
Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха

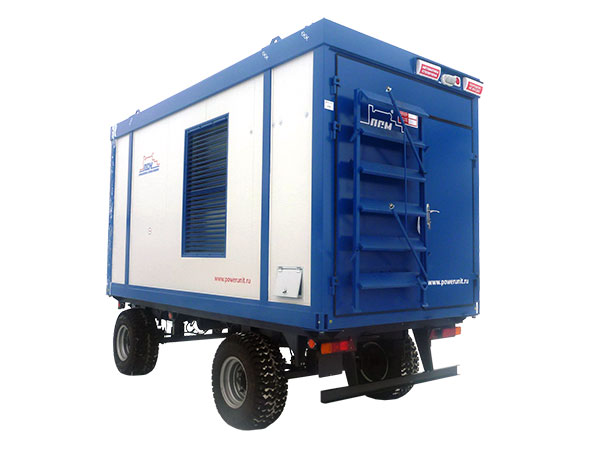

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADV «Volvo Penta»
|
Серия ADDo «Hyundai»
|
Серия ADP «Perkins»
|
Серия ADI «FPT»
|
Серия ADS «Scania»
|
Серия ADC «Cummins»
|
|
Основные характеристики | ||||||
Основная мощность | 320 кВт / 400 кВА | 320 кВт / 400 кВА | 320 кВт / 400 кВА | 320 кВт / 400 кВА | 320 кВт / 400 кВА | 320 кВт / 400 кВА |
Резервная мощность | 352 кВт / 440 кВА | 352 кВт / 440 кВА | 352 кВт / 440 кВА | 352 кВт / 440 кВА | 352 кВт / 440 кВА | 352 кВт / 440 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 40 000 | 25 000 | ||
Расход топлива, л/ч | ||||||
- при 75% нагрузки | 59.6 | 65.1 | 66.1 | 62.5 | 56.4 | 69 |
- при 100% нагрузки | 79.5 | 89.3 | 88.1 | 75 | 89 | |
Двигатель | ||||||
Модель двигателя | Volvo Penta TAD1344GE | Hyundai (Doosan) P158LE | Perkins 2206A-E13TAG3 | FPT-Iveco Motors CURSOR13TE3A | Scania DC13 072A (0212) | Cummins QSX15G4 |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 131 | 128 | 130 | 135 | 130 | 137 |
Ход поршня, мм | 158 | 142 | 157 | 150 | 140 | 169 |
Рабочий объем, л | 12.78 | 14.6 | 12.5 | 12.9 | 12.7 | 15 |
Степень сжатия | 18.1:1 | 15:1 | 16.3:1 | 16.3:1 | ||
Система аварийного останова двигателя | электромагнитный клапан | |||||
Генератор | ||||||
Базовая модель генератора | Marelli Motori MJB 315 MA4 | Marelli Motori MJB 315 MA4 | Leroy Somer TAL 047 A | Marelli Motori MJB 315 MA4 | Mecc Alte ECO40-1S/4 C | Leroy Somer TAL 047 A |
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 577 | 576 | 577 | 577 | 577 | 577 |
Класс изоляции | H | H | H | H | H | H |
Степень защиты | IP23 | IP23 | IP23 | IP23 | IP23 | IP23 |
Регулятор напряжения (AVR) | M31FA600A | M31FA600A | M31FA600A | DER-1/A | ||
Система охлаждения | ||||||
Система охлаждения | жидкостная | жидкостная | ||||
Объем системы охлаждения, л | 44 | 80 | 51.4 | 67 | 45 |
42
без заправочного объёма радиатора
|
Охладитель наддувочного воздуха | да | да | да | да | да | да |
Расширительный бачок | есть | нет | нет | нет | нет | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть |
Фильтр охлаждающей жидкости | есть | нет | нет | нет | нет | нет |
Радиатор жидкостный | есть | есть | есть | есть | есть | есть |
Система воздухозабора | ||||||
Воздушный фильтр | в корпусе, установлен на двигателе | |||||
Подогреватель воздуха впускного коллектора | есть | нет | нет | нет | нет | нет |
Система электрооборудования | ||||||
Зарядный генератор | 80 А | 45 А | 70 А | 90 А | 100 А | 35 А |
Пусковое устройство | Стартер 7 кВт | Стартер 7 кВт | стартер номинальным напряжением 24 В | Стартер 6 кВт | ||
Аккумуляторные батареи | 2 х 185 А.ч | |||||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть |
Система газовыхлопа | ||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | ||||||
Топливный бак, л | 750 | 750 | 750 | 750 | 750 | 750 |
Расход топлива, л/ч | ||||||
- при 75% нагрузки | 59.6 | 65.1 | 66.1 | 62.5 | 56.4 | 69 |
- при 100% нагрузки | 79.5 | 89.3 | 88.1 | 75 | 89 | |
Время автономной работы при 75% мощности, ч. | 12.6 | 11.5 | 11.3 | 12 | 13.3 | 10.9 |
Время автономной работы при 100% мощности, ч. | 9.4 | 8.4 | 8.5 | 10 | 8.4 | |
Топливные фильтры | полнопоточный, со сменным картриджем | тонкая и грубая очистка, установлен на двигателе | ||||
- грубой очистки | с водоотделителем и индикатором наличия воды в топливе | с влагоотделителем 10 микрон | сепаратор | |||
- тонкой очистки | 6 микрон | в наличии | ||||
Система топливоподачи | прямой впрыск, насос-форсунки с электронным управлением | |||||
Масляная система | ||||||
Объем системы смазки, л | 36 | 21 | 40 | 35 | 45 | 91 |
Расход масла при 100% нагрузки, л/ч | 0.04 | |||||
Габариты открытого исполнения | ||||||
Габаритные размеры (Д×Ш×В), мм | 3400×1250×2050 | 3400×1400×2100 | 3800×1150×2200 | 3515х1450х1970 | 3300×1100×1750 | 3427×1500×2066 |
Вес, кг |
3100
Указанный вес соответствует массе сухого электроагрегата
|
2700 | 3300 | 1900 | 3190 | 3913 |
Гарантия
Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
