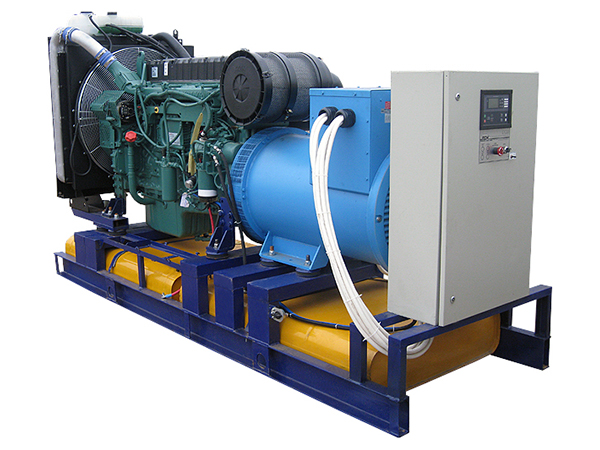

Дизельный генератор ADV-300 Volvo Penta (300 кВт)

Двигатель
Volvo Penta
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
300 кВт / 375 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
329 кВт / 412 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации

Дизельные генераторы (электростанции) производства ПСМ серии ADV-300 мощностью 300 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

Электростанции ADV-300 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах.

К электростанции ADV-300 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADV «Volvo Penta»
от 60 до 2000 кВт
Выпускаются на базе шведских двигателей Volvo Penta
  • Укомплектованы электронной системой управления двигателем
  • Снижают стоимость одного кВт электроэнергии на 5-7%
  • Соответствуют экологическому стандарту Tier 4
Почему ПСМ работает с Volvo Penta

Все дизельные электростанции Volvo Penta

Основные характеристики
Основная мощность 300 кВт / 375 кВА
Резервная мощность 329 кВт / 412 кВА
Частота тока, Гц 50
Напряжение, В 400
Ресурс до капитального ремонта, м.ч. 40 000
Расход топлива, л/ч
- при 75% нагрузки 54.7
- при 100% нагрузки 73.7
Двигатель
Модель двигателя Volvo Penta TAD1343GE
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 131
Ход поршня, мм 158
Рабочий объем, л 12.78
Степень сжатия 18.1:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Модель генератора Marelli Motori MJB 315 MA4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 540
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливная система
Топливный бак, л 750
Расход топлива, л/ч
- при 75% нагрузки 54.7
- при 100% нагрузки 73.7
Время автономной работы при 75% мощности, ч. 13.7
Время автономной работы при 100% мощности, ч. 10.2
Топливные фильтры
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Масляная система
Объем системы смазки, л 36
Расход масла при 100% нагрузки, л/ч 0.04
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)
Открытое исполнение

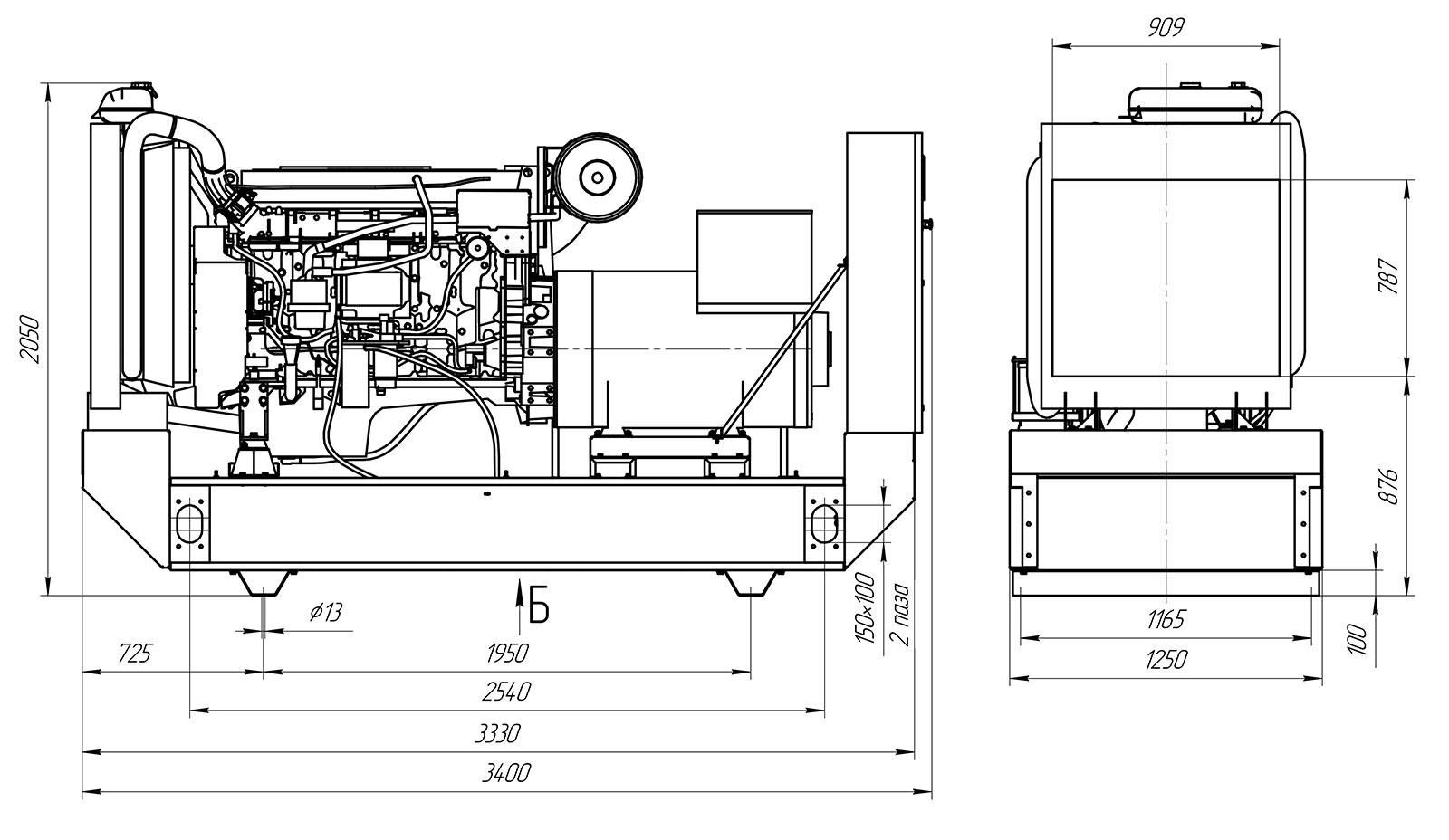

Габаритные размеры (Д×Ш×В), мм 3400×1250×2050
Вес, кг 3100
Указанный вес соответствует массе сухого электроагрегата
Система воздухозабора
Подогреватель воздуха впускного коллектора
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Расширительный бачок
Крыльчатка вентилятора толкающего типа
Фильтр охлаждающей жидкости
Радиатор жидкостный
Охладитель наддувочного воздуха
Объем системы охлаждения, л 44
Система электрооборудования
Зарядный генератор 80 А
Пусковое устройство Стартер 7 кВт
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в капоте указан справочно, полный вес зависит от набора дополнительного оборудования 3650 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 3550×1535×2640 мм
Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС Вес: Вес электростанции в кожухе указан справочно, полный вес зависит от набора дополнительного оборудования 4658 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 4635×1640×2480 мм
Контейнер «Север» Контейнер «Север»

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 5400 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 5330×2410×2780 мм
Контейнер «Север-М» Контейнер «Север-М»

Изготавливается на базе морских контейнеров

  • Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Вес: Вес электростанции в контейнере указан справочно, полный вес зависит от набора дополнительного оборудования 7420 кг Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС

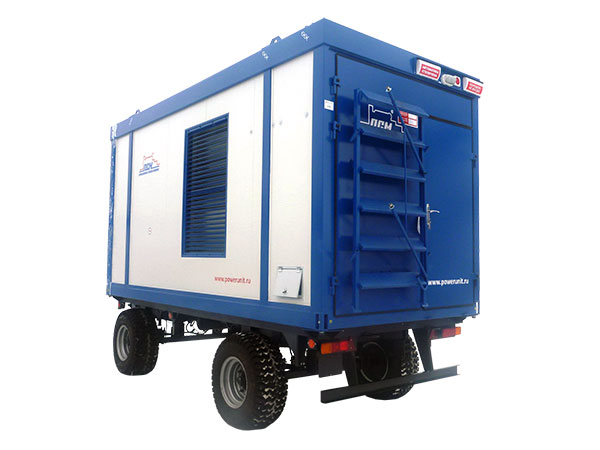

Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий

Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР)

Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADV-300
Серия ADV «Volvo Penta»
ADDo-300
Серия ADDo «Doosan»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 300 кВт / 375 кВА 300 кВт / 375 кВА
Резервная мощность 329 кВт / 412 кВА 330 кВт / 413 кВА
Частота тока, Гц 50 50
Напряжение, В 400 400
Ресурс до капитального ремонта, м.ч. 40 000 40 000
Расход топлива, л/ч
- при 75% нагрузки 54.7 61
- при 100% нагрузки 73.7 83.7
Двигатель
Модель двигателя Volvo Penta TAD1343GE Doosan P158LE
Частота вращения вала двигателя, об/мин 1500 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 131 128
Ход поршня, мм 158 142
Рабочий объем, л 12.78 14.6
Степень сжатия 18.1:1 15:1
Система аварийного останова двигателя электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MJB 315 MA4 Marelli Motori MJB 315 MA4
Напряжение, В 400 400
Род тока переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8
Номинальный ток ДГУ, А 540 541
Класс изоляции H H
Степень защиты IP23 IP23
Регулятор напряжения (AVR) M31FA600A M31FA600A
Система охлаждения
Объем системы охлаждения, л 44 80
Охладитель наддувочного воздуха да да
Расширительный бачок есть нет
Крыльчатка вентилятора толкающего типа есть есть
Фильтр охлаждающей жидкости есть нет
Радиатор жидкостный есть есть
Система воздухозабора
Подогреватель воздуха впускного коллектора есть нет
Система электрооборудования
Зарядный генератор 80 А 45 А
Пусковое устройство Стартер 7 кВт Стартер 7 кВт
Напряжение в системе электрооборудования 24 В 24 В
Комплект аккумуляторных батарей есть есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный
Топливная система
Топливный бак, л 750 750
Расход топлива, л/ч
- при 75% нагрузки 54.7 61
- при 100% нагрузки 73.7 83.7
Время автономной работы при 75% мощности, ч. 13.7 12.3
Время автономной работы при 100% мощности, ч. 10.2 9
Топливные фильтры полнопоточный, со сменным картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Масляная система
Объем системы смазки, л 36 21
Расход масла при 100% нагрузки, л/ч 0.04
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 3400×1250×2050 3400×1400×2100
Вес, кг 3100
Указанный вес соответствует массе сухого электроагрегата
2700

Гарантия

Для основных источников – 24 месяца с даты отгрузки или 3000 часов работы в зависимости от того, что наступит раньше (включая первые 12 месяцев без ограничения наработки). Для резервных источников - 24 месяца с даты отгрузки или 1000 часов работы.

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
Телеграм канал ПСМ-Медведь
Главные события от первого лица
Андрей Медведев
КРЕАТИВ!!! Для меня креатив в реализации любых проектов - это одна из самых важных составляющих. Вот и к проекту «Свадьба» мы подошли максимально креативно. Решили сделать 2 события: ⁃ первый, максимально творческий и безбашенный в Тутаеве; ⁃ второй красивый и романтический в Стамбуле. Свадьба Тутаев Мы решили снять одновременно ремейк фильма «Горько 3» и клипа Билана «Пьяная любовь». Надеюсь, все понимают, что это стёб и все события и действия вымышлены и не относятся к реальности нашей жизни серьёзных взрослых людей ???? Огромное спасибо Дмитрию Юнусову, главе Тутаевского района, который помог с организацией и творческому объединению РАСФОКУС (Туров, Внуков и Калямин), кто помог с сценарием и реализацией. Свадьба Стамбул Я уже выкладывал фотки одного из самых красивых в мире дворцов султана Çırağan Sarayı на невероятном берегу Босфора.
Андрей Медведев 18.05.2022 06:38:07
ГЕНДЕРНОЕ РАВЕНСТВО Раз уж последний пост так зашёл, напишу следующий про гендерное равенство или неравенство в ПСМ. Когда мы начинали наш бизнес, первые несколько лет я считал, что девушкам вообще не место в промышленности и машиностроении. Через 2-3 года в офис к нам пришли первые девушки: бухгалтер и отдел рекламы. Следующий для меня важный этап в этом вопросе был связан с моими стереотипа по продажам. Я думал, как девушка-продажник будет общаться с энергетиком или механиком. Уже несколько лет первые места в абсолютном зачёте по продажам в ПСМ занимают представители «слабого пола», да и с технарями у них всё неплохо. В офисе у нас давно больше 50 % сотрудников - это Ж, причём в совершенно разных подразделениях. И вроде как я решил, что равенство достигнуто. Недавно мне начальник отдела по персоналу говорит: «Слушай почему у нас все мужчины топ-менеджеры - директора, а девушки все начальники управлений и отделов. Наверное, это несправедливо?». Вот так у нас появляются директора по закупкам, маркетингу и персоналу. Так что пол, раса и национальность не важны. Важны личностные качества и профессиональный опыт. P.S. 5 лет назад я был на одном заводе в Китае и там большинство сварщиков женщины, но у нас это точно пока экзотика.
Андрей Медведев 18.05.2022 04:55:31
ПОЛНОСТЬЮ БЕЛАЯ КОМПАНИЯ Сегодня мне рассказали коллеги интересную историю. У нас сейчас открыта вакансия инженера-конструктора в ПСМ. Приходит на неё соискатель - эфиоп. ???????? Обсудили все вопросы по функциям, опыту и т.д. в общем, всё как обычно. Дальше он задаёт вопрос: «В какой форме у вас выплачивается зарплата и премия». Ему HR-специалист отвечает: «У нас полностью БЕЛАЯ компания». ???? Надо было видеть его лицо после этого ответа, полное удивления и негодования. В итоге рекрутер извинилась и сказала, что она ничего плохого не имела ввиду и объяснила смысл своих слов. NO TO RACISM
Андрей Медведев 17.05.2022 05:55:51
НАКОНЕЦ-ТО ✌️ Сегодня день начался с очень положительной новости. Я никогда не скрывал, что к господину Волкову относился отрицательно и что у него никогда не было большого желания, что Ярославль стал ухоженным, красивым, современным и комфортным для жизни городом. Если в первый год вообще ничего не делалось от слова совсем, но в этом году небольшие положительные сдвижки кажутся практически революционными изменениями. Как к хорошему, так и к плохому, к сожалению, быстро привыкаем. Ждём нового, более адекватного и заинтересованного МЭРа. Думаю, например, Дмитрий Юнусов из Тутаева точно бы справился с этой должностью.
Андрей Медведев 16.05.2022 12:35:20
РАБОЧИЕ СНЫ Очень частно бизнес меня не отпускает и во сне. Мне могут сниться совершенно разные ситуации: позитивные и негативные, разборки и награждения ???? Буквально позавчера ночью мне снились сложные переговоры с одним из клиентов. Теперь так неожиданно получилось, что эти переговоры завтра пройдут вживую. Даже любопытно: всё пойдёт как во сне? ????
Андрей Медведев 16.05.2022 08:49:32
ПРЕКРАЩЕНИЕ РАБОТЫ В РОССИИ Куча компаний, которые и так проиграли рынок, решили воспользоваться возможностью и «красиво» уйти из России. ???????? Лет 5 назад я ездил и в Москве, и в Ярославле только на Gett Такси, потому что мне нравились их стандарты качества и отбор водителей. Но время и идёт, кто выигрывает конкуренцию, а кто-то наоборот. И вот сегодня у меня возник вопрос: а разве вы ещё существуете? Жалко, что у Яндекс.Такси совсем не остаётся конкурентов. Китайский DiDi, который до этого решил уйти из России, тем вроде наоборот решил вернуться, но о нём мало кто вообще слышал.
Андрей Медведев 16.05.2022 03:50:46
ЛЮДИ 3.0 В современном мире по-настоящему успешными становятся люди формации 3.0. Самые яркие представители этой формации: Дуров, Маск и возможно Тиньков. Будем честны, Маск в другой лиге, и его проекты просто кажутся изначально безумными. Что у них общего: 1. Они делают по-настоящему особенный продукт, который выстреливает ???? . Причем особенность заключается не только, а возможно и не столько в самом изобретении, а удобстве использования. 2. Они меняют форму потребление людей, какого-то товара или услуги и создают рынок для продукта, тренд и дальше - стандарты потребления для рынка. 3. Они создают необычный провокационный PR. То, что маркетологи ???? бы не рекомендовали. Причём это во многом основано на харизме лидера. 4. Они где-то Остапы Бендеры своего времени. Готовы настолько рискнуть, что ты иногда не понимаешь: они всё же жулики или мировые звезды бизнеса. Очень хочется быть предпринимателем хотя бы 2.5, но для этого надо открыть свой мозг и совершенно по-другому смотреть на мир и бизнес, что очень не просто.
Андрей Медведев 15.05.2022 08:42:12
Друзья! У меня добавилось не мало подписчиков за последний месяц, которых я не знаю лично. Да и вообще мало что о вас знаю в принципе. Поэтому проведу несколько опросов: где вы живёте, чем вы занимаетесь, какие у вас интересы и о чем интересно здесь читать, а о чём наоборот.
Андрей Медведев 14.05.2022 12:59:35
#КРИПТОВАЛЮТЫ Вчера увидел список с распределением объема крупнейших криптовалют. Лично я знаю только 3 или 4 их них. Биткоин и Эфир это классика, ну и, по большому счёту, на их долю приходится получается 75 % рынка крипты. А Dogecoin чисто благодаря хайпу Илона Маска.
Андрей Медведев 14.05.2022 11:10:18
ВСЁ ДОЛЖНО БЫТЬ КРАСИВО Так выглядит столовая в ПСМ Прайм. Моя личная позиция, что всё всегда и везде должно быть красиво. Я заморочен на дизайне, что, наверное, не типично для промышленности. Как недавно сказал мне один знакомый, что вообще первый раз вижу, чтобы в производственном инвестпроекте была статья дизайн. У нас же всё красиво: штаб-квартира в Ярославле, офис ПСМ Сити в Москве, новый завод Прайм. Ещё предстоит существенно поработать над производством Красный Бор и инжиниринговым центром в этом плане. Расскажу отдельно про наше сотрудничество в плане дизайна с очень талантливым архитектором и моей идее, чтобы промышленность в России стала более красивая.
Андрей Медведев 14.05.2022 10:13:02
