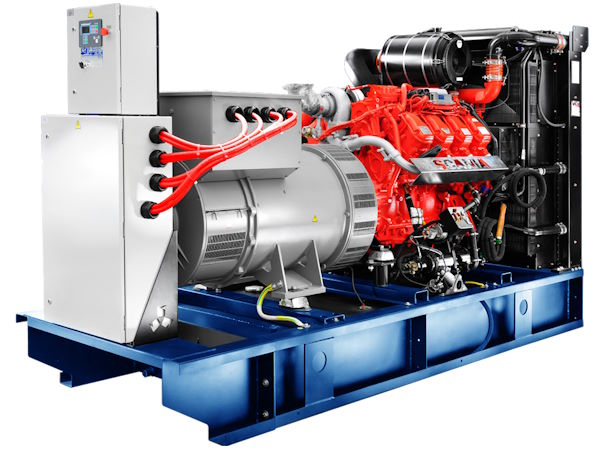

Дизельный генератор ADS-300 Scania (300 кВт)
еще станций
Scania DC13 072A
Дизельные генераторы производства ПСМ АDS-300 мощностью 300 кВт вырабатывают 3-фазный электрический ток (частота 50 Гц, напряжение 400 В).
Электростанции ADS-300 применяются в качестве основных и резервных источников электроснабжения для автономных объектов в отдаленных населенных пунктах, на строительных площадках, месторождениях, а также социальнозначимых объектах и непрерывных производствах..
К электростанции ADS-300 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Высокая производительность и экономичность
- Небольшой расход топлива
- Безотказность в работе даже при жестких эксплуатационных условиях
Основная мощность | 300 кВт / 373 кВА |
Резервная мощность | 328 кВт / 410 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 53.1 |
- при 100% нагрузки | 70.3 |
Модель двигателя | Scania DC13 072A (0211) |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 130 |
Ход поршня, мм | 140 |
Рабочий объем, л | 12.7 |
Степень сжатия | 16.3:1 |
Топливный бак, л | 750 |
Расход топлива, л/ч | |
- при 75% нагрузки | 53.1 |
- при 100% нагрузки | 70.3 |
Время автономной работы при 75% мощности, ч. | 14.1 |
Время автономной работы при 100% мощности, ч. | 10.7 |
Топливные фильтры | |
- грубой очистки | с влагоотделителем 10 микрон |
- тонкой очистки | 6 микрон |
Система топливоподачи | прямой впрыск, насос-форсунки с электронным управлением |
Объем системы смазки, л | 45 |
Габаритные размеры (Д×Ш×В), мм | 3300×1100×1750 |
Вес, кг | 3180 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Система охлаждения | жидкостная |
Объем системы охлаждения, л | 45 |
Зарядный генератор | 100 А |
Пусковое устройство | Стартер 6 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м

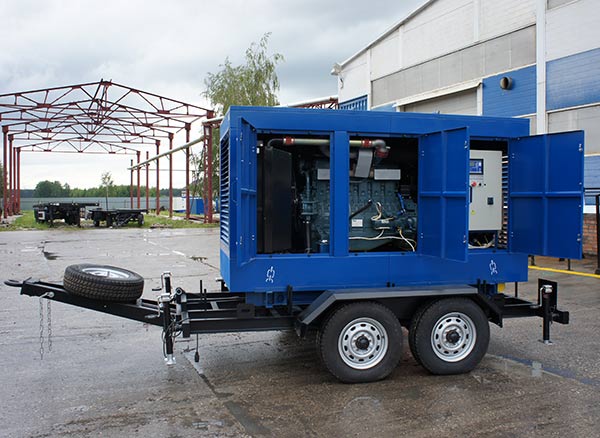

Назначение:
- Защищает оборудование от неблагоприятных внешних воздействий и осадков
- Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:
- Жесткая металлическая конструкция на усиленной сварной раме
- Неподвижные жалюзи для вентиляции и защиты радиатора

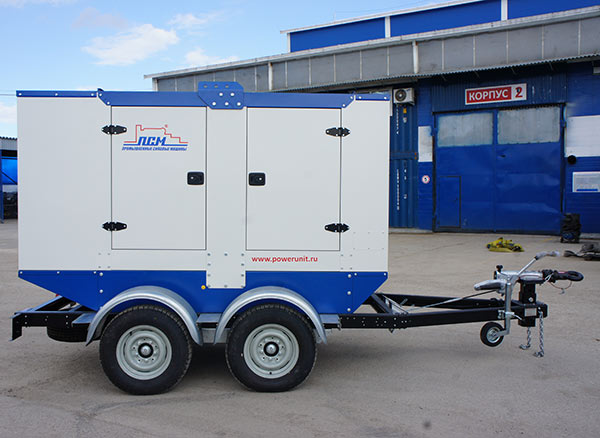

Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |

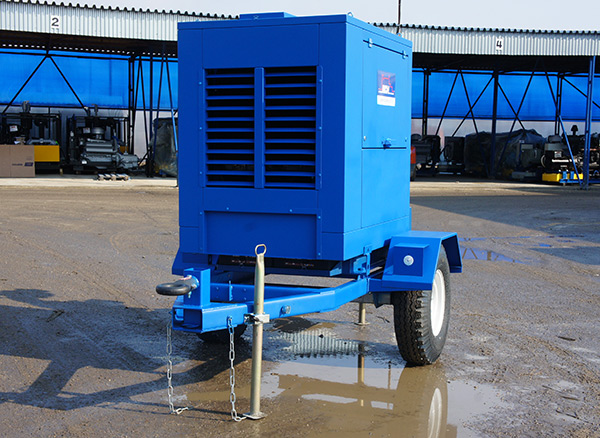

Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADS «Scania»
|
Серия ADV «Volvo Penta»
|
Серия ADDo «Hyundai»
|
|
Основные характеристики | |||
Основная мощность | 300 кВт / 373 кВА | 300 кВт / 375 кВА | 300 кВт / 375 кВА |
Резервная мощность | 328 кВт / 410 кВА | 329 кВт / 412 кВА | 330 кВт / 413 кВА |
Частота тока, Гц | 50 | ||
Напряжение, В | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 40 000 |
Расход топлива, л/ч | |||
- при 75% нагрузки | 53.1 | 54.7 | 61 |
- при 100% нагрузки | 70.3 | 73.7 | 83.7 |
Двигатель | |||
Модель двигателя | Scania DC13 072A (0211) | Volvo Penta TAD1343GE | Hyundai (Doosan) P158LE |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 |
Тип |
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
8VTI
8-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 130 | 131 | 128 |
Ход поршня, мм | 140 | 158 | 142 |
Рабочий объем, л | 12.7 | 12.78 | 14.6 |
Степень сжатия | 16.3:1 | 18.1:1 | 15:1 |
Система аварийного останова двигателя | электромагнитный клапан | ||
Генератор | |||
Базовая модель генератора | Mecc Alte ECO40-1S/4 C | ||
Напряжение, В | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 541 | 540 | 541 |
Класс изоляции | H | ||
Степень защиты | IP23 | ||
Регулятор напряжения (AVR) | DER-1/A | ||
Система охлаждения | |||
Система охлаждения | жидкостная | ||
Объем системы охлаждения, л | 45 | 44 | 80 |
Охладитель наддувочного воздуха | да | да | да |
Расширительный бачок | нет | есть | нет |
Крыльчатка вентилятора толкающего типа | есть | есть | есть |
Фильтр охлаждающей жидкости | нет | есть | нет |
Радиатор жидкостный | есть | есть | есть |
Система воздухозабора | |||
Подогреватель воздуха впускного коллектора | нет | есть | нет |
Система электрооборудования | |||
Зарядный генератор | 100 А | 80 А | 45 А |
Пусковое устройство | Стартер 6 кВт | Стартер 7 кВт | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть |
Система газовыхлопа | |||
Тип глушителя | Промышленный | Промышленный | Промышленный |
Топливная система | |||
Топливный бак, л | 750 | 750 | 750 |
Расход топлива, л/ч | |||
- при 75% нагрузки | 53.1 | 54.7 | 61 |
- при 100% нагрузки | 70.3 | 73.7 | 83.7 |
Время автономной работы при 75% мощности, ч. | 14.1 | 13.7 | 12.3 |
Время автономной работы при 100% мощности, ч. | 10.7 | 10.2 | 9 |
Топливные фильтры | полнопоточный, со сменным картриджем | ||
- грубой очистки | с влагоотделителем 10 микрон | с водоотделителем и индикатором наличия воды в топливе | |
- тонкой очистки | 6 микрон | ||
Система топливоподачи | прямой впрыск, насос-форсунки с электронным управлением | ||
Масляная система | |||
Объем системы смазки, л | 45 | 36 | 21 |
Расход масла при 100% нагрузки, л/ч | 0.04 | ||
Габариты открытого исполнения | |||
Габаритные размеры (Д×Ш×В), мм | 3300×1100×1750 | 3400×1250×2050 | 3400×1400×2100 |
Вес, кг | 3180 |
3100
Указанный вес соответствует массе сухого электроагрегата
|
2700 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
