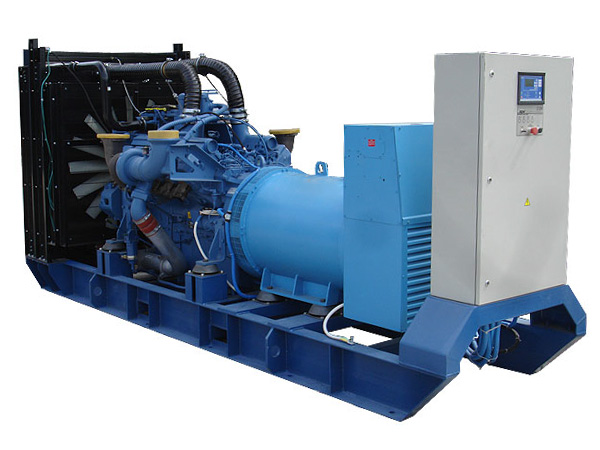

Высоковольтный дизельный генератор ADM-2000 6.3 kV MTU (2000 кВт)
Двигатель
MTU
MTU
Напряжение:
6300 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
2072 кВт / 2590 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
2279 кВт / 2849 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Дизельные генераторы (электростанции) производства ПСМ серии ADM-2000 6.3 kV мощностью 2036 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 6300 В.
Высоковольтные генераторы ADM-2000 6.3 kV применяются в качестве основных и резервных источников электроснабжения автономных объктов, использующих высоковольтное промышленное оборудование. Также электростанции, генерирующие ток напряжением 6.3 кВ или 10.5 кВ, позволяют снизить затраты на передачу электроэнергии на большие расстояния.
Компания ПСМ учитывает любые требования заказчика и предлагает монтаж электростанции «под ключ» прямо на объекте и его дальнейшее обслуживание в течение всего срока эксплуатации.
Серия ADM «MTU»- Снабжены функцией авто-диагностики двигателя и удаленного контроля
- Вырабатывают 60 000 моточасов до капитального ремонта
- Обладают самым низким в классе выбросом вредных веществ (TA-luft)
Основные характеристики
| Основная мощность | 2072 кВт / 2590 кВА |
| Резервная мощность | 2279 кВт / 2849 кВА |
| Частота тока, Гц | 50 |
| Напряжение, В | 6300 |
| Расход топлива, л/ч | |
| - при 75% нагрузки | 388 |
Двигатель
| Модель двигателя | MTU 20V4000G14F |
| Частота вращения вала двигателя, об/мин | 1500 |
| Тип |
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 170 |
| Ход поршня, мм | 210 |
| Рабочий объем, л | 95.4 |
| Степень сжатия | 16.4:1 |
| Электрический подогреватель охлаждающей жидкости | |
Генератор
| Модель генератора |
Marathon Electric
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
| Напряжение, В | 6300 |
| Род тока | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 |
| Номинальный ток ДГУ, А | 237 |
| Степень защиты | IP23 |
Топливная система
Масляная система
| Объем системы смазки, л | 390 |
Система управления
|
Система управления Реализована на базе русифицированного контроллера Deif CGC-400
Функции:
|
|
|
Высоковольтное распределительное устройство (ВРУ)
Функции:
Комплектация устройства согласовывается с Заказчиком. |
Система газовыхлопа
| Тип глушителя | Промышленный |
Система охлаждения
| Ручной насос закачки охлаждающей жидкости | |
| Крыльчатка вентилятора толкающего типа | |
| Радиатор жидкостный | |
| Охладитель наддувочного воздуха | |
| Объем системы охлаждения, л |
255
без заправочного объёма радиатора
|
Система электрооборудования
| Напряжение в системе электрооборудования | 24 В |
| Комплект аккумуляторных батарей | |
| Зарядное устройство АКБ | |
! Примечание
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Опции двигателя
| Предпусковой жидкостный подогреватель | |
| Масляная система, обеспечивающая 150 часов непрерывной работы | |
| Низкошумный глушитель 35Дб (45Дб) |
Опции топливной системы
| Система учета расхода топлива | |
| Ручной/электрический насос откачки/закачки жидкостей | |
| Топливный фильтр-влагоотделитель | |
| Внешний топливный бак | |
| Система автоматической дозаправки топливом из дополнительного бака в основной | |
| Система автоматической дозаправки топливом из внешнего источника |
Опции генератора и электрической системы установки
| PMG (система подвозбуждения на постоянных магнитах) |
Опции исполнения
| Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) |
Опции системы управления
Запчасти и сервис
| Комплект ЗИП на период от 500 до 5000 ч | |
| Нагрузочный модуль |
Контейнер «Север-М»
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Контейнер цельнометаллический
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Варианты передвижного исполнения
Возможна установка на шасси
- Прицепы автомобильные (с ПТС)
- Прицепы тракторные (с ПСМ)
- Автомобили различных производителей
- Сани, полозья

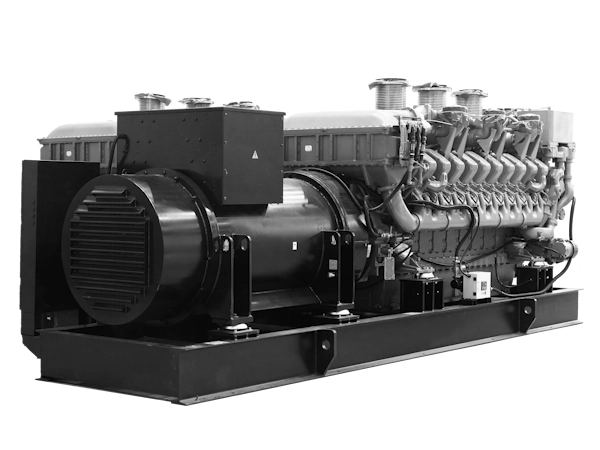

Серия ADM «MTU»
|

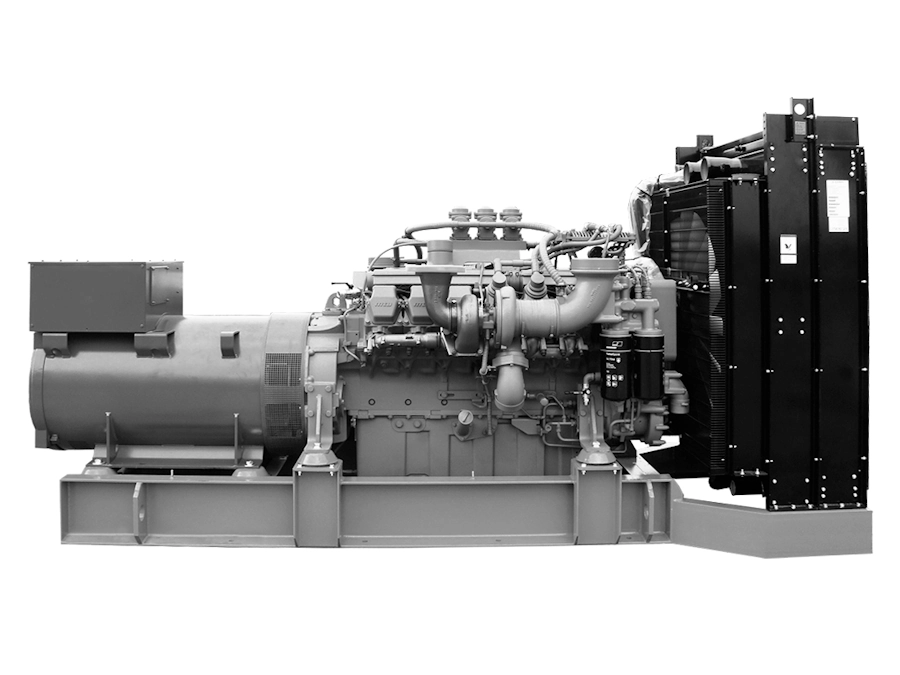

Серия ADMi «Mitsubishi»
|
|
| Оценки | ||
Адаптированность к России
|
   |
|
Экономичность
|
|
|
Уровень цены
|
  |
|
Стоимость обслуживания
|
|
|
Доступность сервисного обслуживания
|
|
|
Качество двигателя
|
|
|
| Основные характеристики | ||
| Основная мощность | 2072 кВт / 2590 кВА | 2000 кВт / 2500 кВА |
| Резервная мощность | 2279 кВт / 2849 кВА | 2200 кВт / 2750 кВА |
| Частота тока, Гц | 50 | 50 |
| Напряжение, В | 6300 | 6300 |
| Расход топлива, л/ч | ||
| - при 75% нагрузки | 388 | 380 |
| Двигатель | ||
| Модель двигателя | MTU 20V4000G14F | Mitsubishi S16R2-PTAW2-E |
| Частота вращения вала двигателя, об/мин | 1500 | 1500 |
| Тип |
20VTI
20-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
| Диаметр цилиндра, мм | 170 | 170 |
| Ход поршня, мм | 210 | 220 |
| Рабочий объем, л | 95.4 | 79.9 |
| Степень сжатия | 16.4:1 | 14:1 |
| Электрический подогреватель охлаждающей жидкости | есть | есть |
| Генератор | ||
| Базовая модель генератора |
Marathon Electric
Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
Mecc Alte
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по характеристикам синхронным генератором STAMFORD | AvK или Marelli Motori. Возможна комплектация электростанции синхронным генератором 400В и повышающим трансформатором.
|
| Напряжение, В | 6300 | 6300 |
| Род тока | переменный трехфазный | переменный трехфазный |
| Номинальный коэффициент мощности | 0.8 | 0.8 |
| Номинальный ток ДГУ, А | 237 | 229 |
| Класс изоляции | H | |
| Степень защиты | IP23 | IP23 |
| Регулятор напряжения (AVR) | DER-2/A | |
| Система охлаждения | ||
| Объем системы охлаждения, л |
255
без заправочного объёма радиатора
|
157
без заправочного объёма радиатора
|
| Охладитель наддувочного воздуха | да | да |
| Ручной насос закачки охлаждающей жидкости | есть | есть |
| Крыльчатка вентилятора толкающего типа | есть | есть |
| Радиатор жидкостный | есть | есть |
| Система электрооборудования | ||
| Зарядный генератор | 35 А | |
| Пусковое устройство | Стартер 2 x 7.5 кВт | |
| Напряжение в системе электрооборудования | 24 В | 24 В |
| Комплект аккумуляторных батарей | есть | есть |
| Зарядное устройство АКБ | есть | есть |
| Система газовыхлопа | ||
| Тип глушителя | Промышленный | Промышленный |
| Топливная система | ||
| Топливный бак, л |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
| Расход топлива, л/ч | ||
| - при 75% нагрузки | 388 | 380 |
| Время автономной работы при 75% мощности, ч. | 2.6 | 2.6 |
| Система топливоподачи | Система впрыска топлива Common-Rail, с топливными насосами низкого и высокого давления, аккумулятором давления топлива, топливными магистралями высокого давления и впрыском с электронным управлением | |
| Масляная система | ||
| Объем системы смазки, л | 390 | 290 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
Услуги
ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:
Соответствие стандартам
Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования», 010/2011 «О безопасности машин и оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и стандартам ISO 9001:2015

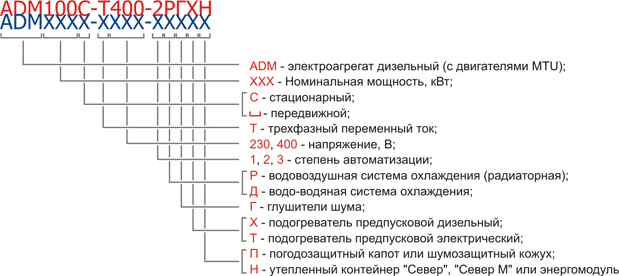

Условное обозначение
! Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
