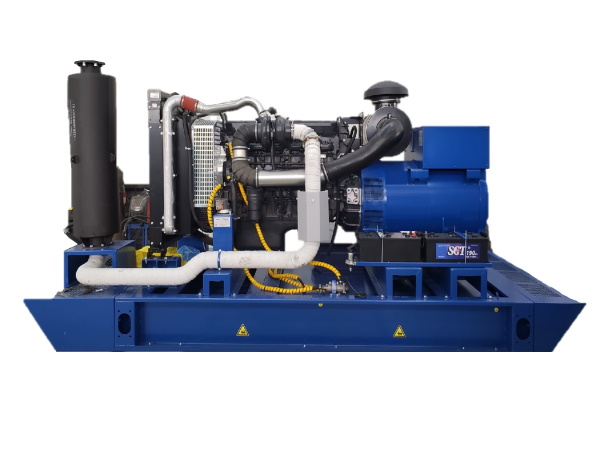

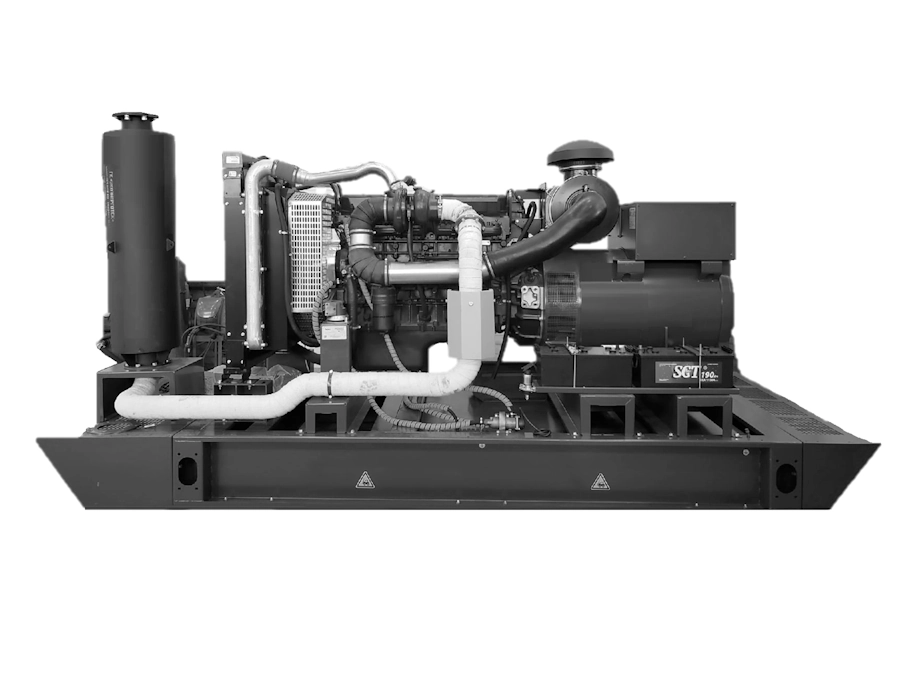

Дизельный генератор ADI-500 FPT (500 кВт)

Двигатель
FPT-Iveco Motors
Напряжение: 400 В
Основная мощность
Основная мощность (номинальная, Prime) - тип мощности для продолжительного использования без ограничения количества моточасов наработки в год при работе на переменную нагрузку в соответствии с ISO 8528. Допускается перегрузка 10%.
500 кВт / 620 кВА
Резервная мощность
Резервная мощность (максимальная, StandBy - тип мощности для условий резервирования электросетей в случае непредвиденного обесточивания в соответствии с ISO 3046. Перегрузка не допускается. Средняя нагрузка в течение 24 часов работы не должна превышать 80%. Наработка двигателя в год не должна превышать 500 моточасов, из которых на продолжительную работу должно приходится не более 300 моточасов наработки.
544 кВт / 680 кВА
Узнать цену
После заполнения формы мы свяжемся с вами для уточнения комплектации
Производство под заказ
Аналоги в наличии: ADDo-500 (DP180LB), ADDo-500 (P222FE)

Дизельные генераторы производства ПСМ серии ADI-500 мощностью 500 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В. Электростанции собраны на базе современных и экономичных итальянских дизельных двигателей FPT (Iveco Motors).

ADI-500 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.

К электростанции ADI-500 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.

Серия ADI
от 24 до 500 кВт
Выпускаются на базе итальянских двигателей FPT (Iveco Motors)
  • Ультрасовременные двигатели FPT гарантируют высокую производительность при любых условиях работы
  • Двигатели имеют лучший показатель межсервисного интервала среди аналогов - 600 моточасов
Почему ПСМ работает с FPT

Все дизельные электростанции FPT (Iveco Motors)

Основные характеристики
Основная мощность 500 кВт / 620 кВА
Резервная мощность 544 кВт / 680 кВА
Частота тока, Гц 50
Напряжение, В 400
Расход топлива, л/ч
- при 75% нагрузки 92.3
Двигатель
Модель двигателя FPT-Iveco Motors CR16TE1W
Частота вращения вала двигателя, об/мин 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 141
Ход поршня, мм 170
Рабочий объем, л 15.9
Генератор
Модель генератора Marelli Motori MJB 355 MA4
Напряжение, В 400
Род тока переменный трехфазный
Номинальный коэффициент мощности 0.8
Номинальный ток ДГУ, А 902
Класс изоляции H
Степень защиты IP23
Регулятор напряжения (AVR) M31FA600A
Топливная система
Топливный бак, л 1000
Расход топлива, л/ч
- при 75% нагрузки 92.3
Время автономной работы при 75% мощности, ч. 10.8
Топливные фильтры тонкая и грубая очистка, установлен на двигателе
Масляная система
Объем системы смазки, л 32
Система управления

Система управления

Реализована на базе русифицированного контроллера Deif CGC-400

Функции:

  1. Запуск и останов электроагрегата
  2. Управление электроагрегатом по программе, установленной в контроллере
  3. Управление коммутационным аппаратом силовой цепи (генераторным выключателем)
  4. Аварийно-предупредительная сигнализация и аварийная защита (оповещение об аварии и отключение агрегата)
  5. Сбор и вывод параметров работы дизельного двигателя и вырабатываемой энергии
  6. Автозапуск станции и переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания (опция)
Система воздухозабора
Воздушный фильтр в корпусе, установлен на двигателе
Система газовыхлопа
Тип глушителя Промышленный
Система охлаждения
Крыльчатка вентилятора толкающего типа
Радиатор жидкостный
Охладитель наддувочного воздуха
Система охлаждения жидкостная
Объем системы охлаждения, л 65
Система электрооборудования
Зарядный генератор 90 А
Пусковое устройство стартер номинальным напряжением 24 В
Аккумуляторные батареи 2 х 185 А.ч
Напряжение в системе электрооборудования 24 В
Комплект аккумуляторных батарей
! Примечание
Характеристики указаны для следующих условий эксплуатации:
  1. Температура воздуха 20 °С
  2. Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
  3. Атмосферное давление 101,3 кПа
  4. Относительная влажность воздуха 50%
Погодозащитный капот Погодозащитный капот

Назначение:

  • Защищает оборудование от неблагоприятных внешних воздействий и осадков
  • Обеспечивает работу электроустановки на любой ровной площадке без специального монтажа
Особенности конструкции:

  • Жесткая металлическая конструкция на усиленной сварной раме
  • Неподвижные жалюзи для вентиляции и защиты радиатора
Защита от осадков Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС

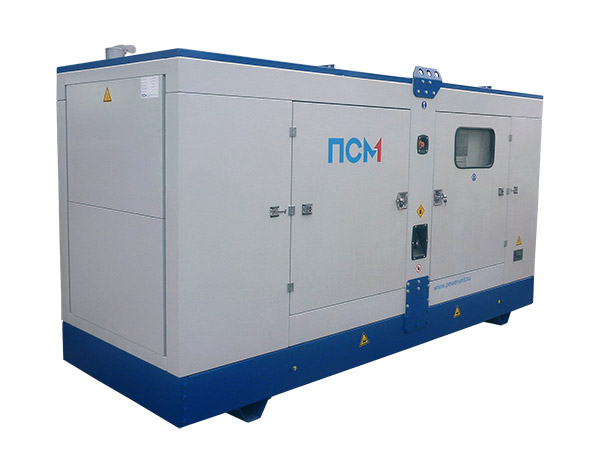

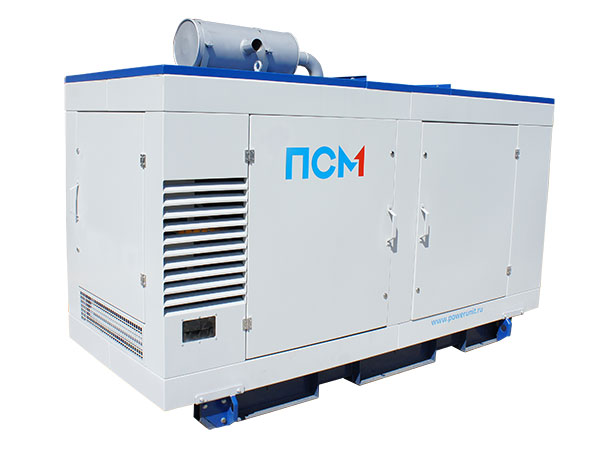

Шумозащитный кожух Шумозащитный кожух

Назначение:

  • Снижает шумовое давление и вибрации, исходящие от оборудования
  • Обеспечивает защиту от атмосферных осадков
  • Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей

Особенности конструкции:

  • Толстые металлические стены увеличенной жесткости
  • Внутренняя обшивка из негорючего изоляционного материала
  • Воздушные карманы для дополнительного снижения шума
  • Глушитель внутри кожуха
Защита от осадков Защита от шума Пожарная безопасность Защита от взлома Собственное производство Сертификат ТС

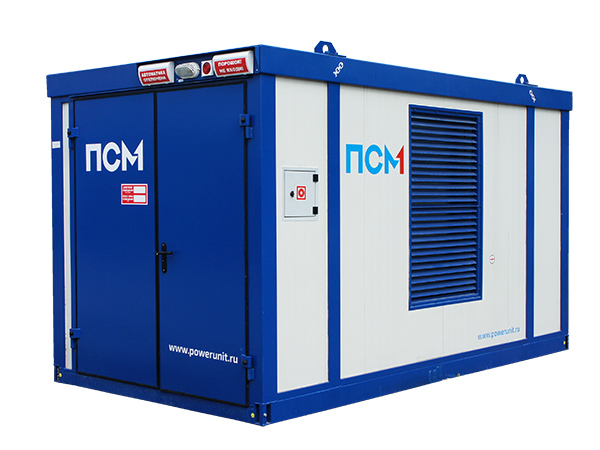

Контейнер «Север» Контейнер «Север»

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас

  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Предотвращает доступ посторонних лиц к технике
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Контейнер «Север-М» Контейнер «Север-М»

Изготавливается на базе морских контейнеров

  • Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
  • Обеспечивает защиту от атмосферных осадков
  • Позволяет эксплуатировать оборудование при температурах от -40°С до +45°С (при наличии опций от -60°С)
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
  • Обеспечивает комфортные условия работы обслуживающего персонала
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС Д×Ш×В: Транспортный габарит представлен справочно, полные габариты зависят от проекта и могут быть изменены без предварительного уведомления 6000×2440×2591 мм
Контейнер цельнометаллический Контейнер цельнометаллический

Цельносварной контейнер с утеплением

Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.

  • Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
  • Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
  • Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
  • Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Защита от осадков Защита от шума Защита от холода Пожарная безопасность Защита от взлома Удобный сервис Собственное производство Сертификат ТС
Варианты передвижного исполнения

Возможна установка на шасси

  • Прицепы автомобильные (с ПТС)
  • Прицепы тракторные (с ПСМ)
  • Автомобили различных производителей
  • Сани, полозья
Установка в погодозащитном капоте на одноосном шасси Насосная установка ПСМ в капоте на лыжах Дизельный генератор в шумозащитном кожухе на шасси Валдай для аэропортов Дизельный генератор в шумозащитном кожухе на шасси Дизельный генератор в погодозащитном капоте на шасси Энергокомплекс в двух контейнерах на автомобиле Volvo
Аккумуляторы
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации)
Опции двигателя
Предпусковой жидкостный подогреватель
Электрический подогреватель охлаждающей жидкости (1,5 кВт и 3 кВт)
Масляная система, обеспечивающая 150 часов непрерывной работы
Третья степень автоматизации
Низкошумный глушитель 35Дб (45Дб)
Двухконтурная система охлаждения
Опции топливной системы
Система учета расхода топлива
Ручной/электрический насос откачки/закачки жидкостей
Топливный фильтр-влагоотделитель
Дополнительный топливный бак
Встроенный топливный бак увеличенной емкости
Увеличенный топливный бак может изменить габариты и вес электростанции. Подробности необходимо уточнить у менеджера ПСМ.
Система автоматической дозаправки топливом из дополнительного бака в основной
Система автоматической дозаправки топливом из внешнего источника
Опции генератора и электрической системы установки
PMG (система подвозбуждения на постоянных магнитах)
Изолированная нейтраль
Опции исполнения
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров)
Катушка с кабелем (для передвижных электростанций)
Опции системы управления
Системы дистанционного мониторинга и управления
Система учета электрической энергии
Система управления параллельной работой дизель-генераторов
Реле контроля изоляции (обязательная опция при изолированной нейтрали)
Контроллер для работы при температуре до -40°C
Устанавливается вместо базового контроллера системы управления
Дублирующие аналоговые приборы

Распределительное устройство

Применяется для приема и распределения электрической энергии.

Комплектация устройства согласовывается с Заказчиком. Для разработки необходима однолинейная схема.

Шкаф АВР (автоматический ввод резерва)

Функции:

  1. Измерение и индикация параметров основной сети, питающей потребителя (мониторинг параметров сетевой шины)
  2. Подача команды на пуск и останов ДЭС
  3. Проведение тестирования резервного ввода с нагрузкой и без
  4. Переключение нагрузки на резервный ввод при пропадании напряжения на основном вводе питания
  5. Переключение нагрузки на основной ввод при восстановлении сети
  6. Сигнализация об авариях, расшифровка произошедших аварий

Возможно изготовление АВР, интегрированного в систему управления ДГУ (встроенный АВР)

Размер шкафа АВР рассчитывается индивидуально, исходя из проектных требований.
Базовые габариты шкафов производства ПСМ
Запчасти и сервис
Комплект ЗИП на период от 500 до 5000 ч
Нагрузочный модуль
  ADI-500
Серия ADI «FPT»
ADDo-500 (DP180LB)
Серия ADDo «Doosan»
ADDo-500 (P222FE)
Серия ADDo «Doosan»
ADV-500
Серия ADV «Volvo Penta»
ADC-500
Серия ADC «Cummins»
Оценки
Адаптированность к России
  • Возможность запуска и бесперебойной работы двигателя на топливе низкого качества
  • Количество сбоев в работе двигателя при температурах ниже -30°
  • Наличие или отсутствие доказанной испытаниями способности без критических последствий принять 100% нагрузки одновременно
  • Процент снижения КПД двигателя в условиях пониженной температуры
  • Простота конструкции
Экономичность
  • Расход топлива в час при 75% нагрузке.
Уровень цены
  • Отношение цены установки к цене аналога по прайс-листу компании ПСМ.
Стоимость обслуживания
  • Средняя для российского рынка стоимость основных запасных частей, подлежащих замене, по данным выборки из 7 поставщиков, включая ПСМ.
  • Средняя стоимость обеспечения установки рекомендованными марками топлива и масла на 1 час работы.
Доступность сервисного обслуживания
  • Общее количество сервисных центров, авторизованных на ремонт двигателей определенной марки, в городах России.
  • Общее количество российских поставщиков, авторизованных на поставку оригинальных запасных частей.
  • Минимальное расстояние от места эксплуатации до ближайшей станции технического обслуживания по данным выборки из 200 клиентов ПСМ.
  • Наличие особенных требований к квалификации обслуживающего персонала в инструкции по эксплуатации.
Качество двигателя
  • Количество случаев выхода двигателя из строя во время гарантийного использования при условии правильной эксплуатации.
  • Суммарный КПД двигателя.
  • Эстетичность и внешний вид двигателя
  • Качество сборки двигателя (в оценке экспертов Ассоциации Независимых Инженеров России).
Основные характеристики
Основная мощность 500 кВт / 620 кВА 500 кВт / 625 кВА 500 кВт / 625 кВА 500 кВт / 625 кВА 504 кВт / 630 кВА
Резервная мощность 544 кВт / 680 кВА 550 кВт / 688 кВА 550 кВт / 688 кВА 550 кВт / 688 кВА 554 кВт / 693 кВА
Частота тока, Гц 50 50 50 50 50
Напряжение, В 400 400 400 400 400
Ресурс до капитального ремонта, м.ч. 40 000 40 000 40 000 25 000
Расход топлива, л/ч
- при 75% нагрузки 92.3 103.2 89.7 92.6 103
- при 100% нагрузки 135.9 127.2 126.1 137
Двигатель
Модель двигателя FPT-Iveco Motors CR16TE1W Doosan DP180LB Doosan P222FE Volvo Penta TWD1643GE Cummins VTA28G5
Частота вращения вала двигателя, об/мин 1500 1500 1500 1500 1500
Тип 6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
Диаметр цилиндра, мм 141 128 128 144 140
Ход поршня, мм 170 142 142 165 152
Рабочий объем, л 15.9 18.2 21.9 16.12 28
Степень сжатия 15:1 14.2:1 16.5:1
Система аварийного останова двигателя электромагнитный клапан электромагнитный клапан
Генератор
Базовая модель генератора Marelli Motori MJB 355 MA4 Marelli Motori MJB 355 MA4 Marelli Motori MJB 355 MA4 Marelli Motori MJB 355 MA4 Leroy Somer TAL 047 F
Напряжение, В 400 400 400 400 400
Род тока переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный переменный трехфазный
Номинальный коэффициент мощности 0.8 0.8 0.8 0.8 0.8
Номинальный ток ДГУ, А 902 900 900 900 909
Класс изоляции H H H H H
Степень защиты IP23 IP23 IP23 IP23 IP23
Регулятор напряжения (AVR) M31FA600A M31FA600A M31FA600A M31FA600A
Система охлаждения
Система охлаждения жидкостная
Объем системы охлаждения, л 65 91 114 95
с учетом заправочного объёма радиатора
80
без заправочного объёма радиатора
Охладитель наддувочного воздуха да да да да да
Расширительный бачок нет нет нет есть нет
Крыльчатка вентилятора толкающего типа есть есть есть есть есть
Фильтр охлаждающей жидкости нет нет нет есть нет
Радиатор жидкостный есть есть есть есть есть
Система воздухозабора
Воздушный фильтр в корпусе, установлен на двигателе
Подогреватель воздуха впускного коллектора нет нет нет есть нет
Система электрооборудования
Зарядный генератор 90 А 45 А 45 А 80 А 35 А
Пусковое устройство стартер номинальным напряжением 24 В Стартер 7 кВт Стартер 7 кВт Стартер 7 кВт
Аккумуляторные батареи 2 х 185 А.ч
Напряжение в системе электрооборудования 24 В 24 В 24 В 24 В 24 В
Комплект аккумуляторных батарей есть есть есть есть есть
Зарядное устройство АКБ нет нет нет нет есть
Система газовыхлопа
Тип глушителя Промышленный Промышленный Промышленный Промышленный Промышленный
Топливная система
Топливный бак, л 1000 1000 1000 1000 1000
Расход топлива, л/ч
- при 75% нагрузки 92.3 103.2 89.7 92.6 103
- при 100% нагрузки 135.9 127.2 126.1 137
Время автономной работы при 75% мощности, ч. 10.8 9.7 11.1 10.8 9.7
Время автономной работы при 100% мощности, ч. 7.4 7.9 7.9 7.3
Топливные фильтры тонкая и грубая очистка, установлен на двигателе полнопоточный, со сменным картриджем Полнопоточный, с картриджем
- грубой очистки с водоотделителем и индикатором наличия воды в топливе
Масляная система
Объем системы смазки, л 32 34 40 48 83
Расход масла при 100% нагрузки, л/ч 0.1
Габариты открытого исполнения
Габаритные размеры (Д×Ш×В), мм 3830×1400×2166 3830×1400×2166 3825×1415×2325 4050×1610×1950
Вес, кг 4200 4200 4520
Указанный вес соответствует массе сухого электроагрегата
5750

Гарантия

Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).

Услуги

ПСМ предоставляет полный комплекс сервисных услуг по сопровождению оборудования:

!  Компания «ПСМ» оставляет за собой право изменять технические характеристики без предварительного уведомления
