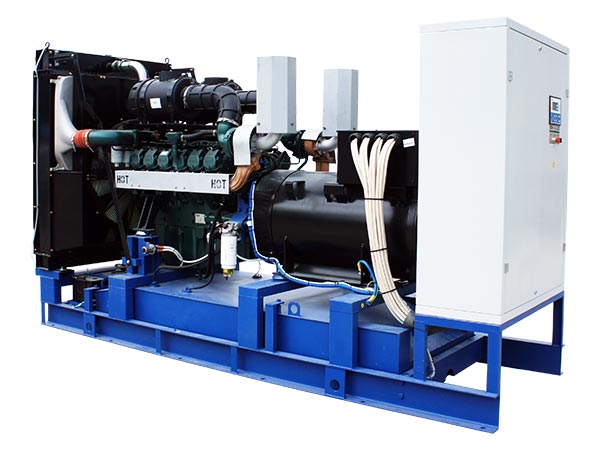

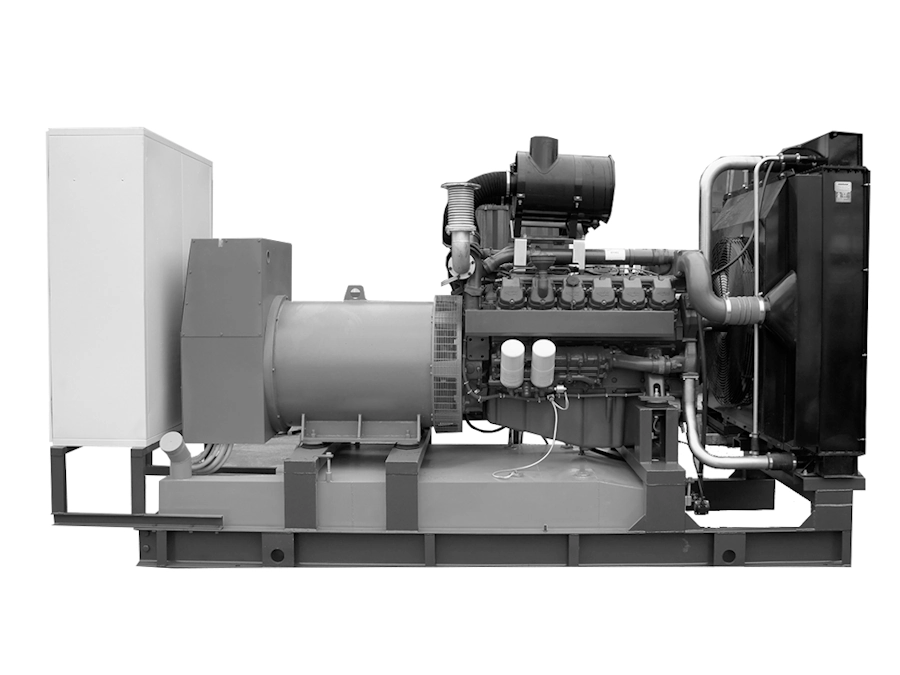

Дизельный генератор ADDo-620 Hyundai (бывш. Doosan) 620 кВт
еще станций
Hyundai (Doosan)
Аналоги в наличии: ADDo-600
Дизельные генераторы (электростанции) производства ПСМ серии ADDo-620 мощностью 620 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.
Электростанции ADDo-620 применяются в качестве основных и резервных источников электроснабжения нефтегазовых месторождений, карьеров, непрерывных производств, датацентров, объектов связи, аэропортов, больниц, котельных и других социальнозначимых объектов.
К электростанции ADDo-620 мы подберем необходимое дополнительное оборудование и вариант исполнения, подходящий для ваших условий эксплуатации.
- Выдерживают интенсивные пиковые и продолжительные нагрузки
- Вырабатывают 40 000 моточасов до капитального ремонта
- Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Почему ПСМ работает с Hyundai (Doosan)
Основная мощность | 620 кВт / 775 кВА |
Резервная мощность | 682 кВт / 852 кВА |
Частота тока, Гц | 50 |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 116 |
- при 100% нагрузки | 154 |
Модель двигателя | Hyundai (Doosan) DP222CA |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 128 |
Ход поршня, мм | 142 |
Рабочий объем, л | 21.9 |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 116 |
- при 100% нагрузки | 154 |
Время автономной работы при 75% мощности, ч. | 8.6 |
Время автономной работы при 100% мощности, ч. | 6.5 |
Топливные фильтры | полнопоточный, со сменным картриджем |
Объем системы смазки, л | 75 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 66 |
Зарядный генератор | 45 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
Назначение:
- Снижает шумовое давление и вибрации, исходящие от оборудования
- Обеспечивает защиту от атмосферных осадков
- Подходит для установки агрегатов в жилых зонах и в непосредственной близи от потребителей
Особенности конструкции:
- Толстые металлические стены увеличенной жесткости
- Внутренняя обшивка из негорючего изоляционного материала
- Воздушные карманы для дополнительного снижения шума
- Глушитель внутри кожуха
Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Цельносварной контейнер с утеплением
Контейнеры выпускаются стандартных типоразмеров и увеличенных габаритов. Имеют максимальную степень теплоизолированности и высокую прочность, соответствуют строгим требованиям по теплотехнике и пожарной безопасности.
- Позволяет устанавливать объемное дополнительное оборудование без нарушения транспортных габаритов
- Соответствует сложным теплотехническим требованиям (например, нормам Роснефти)
- Обеспечивает защиту от атмосферных осадков и предотвращает доступ посторонних лиц
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
Серия ADDo «Hyundai»
|
Серия ADBa «Baudouin»
|
Серия ADBa «Baudouin»
|
Серия ADP «Perkins»
|
Серия ADDo «Hyundai»
|
|
Основные характеристики | |||||
Основная мощность | 620 кВт / 775 кВА | 0 кВт / 0 кВА | 600 кВт / 750 кВА | 600 кВт / 750 кВА | 595 кВт / 744 кВА |
Резервная мощность | 682 кВт / 852 кВА | 600 кВт / 750 кВА | 660 кВт / 825 кВА | 660 кВт / 825 кВА | 655 кВт / 818 кВА |
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | |||
Расход топлива, л/ч | |||||
- при 75% нагрузки | 116 | 117.4 | 127.3 | 117.6 | 119.2 |
- при 100% нагрузки | 154 | 156.8 | 167.8 | 161 | |
Двигатель | |||||
Модель двигателя | Hyundai (Doosan) DP222CA | Baudouin 6M33G750/5 | Baudouin 12M26G825/5 | Perkins 2806A-E18TTAG5 | Hyundai (Doosan) DP222LC |
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 |
Тип |
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 128 | 150 | 150 | 145 | 128 |
Ход поршня, мм | 142 | 185 | 150 | 183 | 142 |
Рабочий объем, л | 21.9 | 19.6 | 31.8 | 18.1 | 21.9 |
Степень сжатия | 15.0:1 | 15.7:1 | 14:1 | 15:1 | |
Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | нет |
Генератор | |||||
Базовая модель генератора | Marelli Motori MJB 355 MB4 | EvoTec TCU368F | EvoTec TCU368G | Leroy Somer TAL 049 C | Marelli Motori MJB 355 MB4 |
Напряжение, В | 400 | 400 | 400 | 400 | 400 |
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный |
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
Номинальный ток ДГУ, А | 1119 | 982.7 | 1083 | 1083 | 1074 |
Класс изоляции | H | H | H | H | H |
Степень защиты | IP23 | IP22 | IP22 | IP23 | IP23 |
Регулятор напряжения (AVR) | M31FA600A | ETC-2 | ETC-2 | M31FA600A | |
Система охлаждения | |||||
Объем системы охлаждения, л | 66 | 115 | 148 | 110 | 114 |
Тип охлаждающей жидкости | Антифриз | Антифриз | |||
Охладитель наддувочного воздуха | да | да | да | да | да |
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть |
Радиатор жидкостный | есть | есть | есть | есть | есть |
Термостат | нет | нет | нет | есть | нет |
Ручной насос закачки охлаждающей жидкости | нет | нет | нет | есть | нет |
Система воздухозабора | |||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||
Система электрооборудования | |||||
Зарядный генератор | 45 А | 55 А | 55 А | 50 А | 45 А |
Пусковое устройство | Стартер 7 кВт | электростартер 10 кВт | электростартер 10 кВт | Стартер 7 кВт | |
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В |
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть |
Зарядное устройство АКБ | нет | есть | есть | есть | нет |
Система газовыхлопа | |||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный |
Топливная система | |||||
Топливный бак, л | 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000 |
Расход топлива, л/ч | |||||
- при 75% нагрузки | 116 | 117.4 | 127.3 | 117.6 | 119.2 |
- при 100% нагрузки | 154 | 156.8 | 167.8 | 161 | |
Время автономной работы при 75% мощности, ч. | 8.6 | 8.5 | 7.9 | 8.5 | 8.4 |
Время автономной работы при 100% мощности, ч. | 6.5 | 6.4 | 6 | 6.2 | |
Топливные фильтры | полнопоточный, со сменным картриджем | полнопоточный, со сменным картриджем | |||
- грубой очистки | да | да | |||
- тонкой очистки | да | да | |||
Система топливоподачи | Прямой впрыск | Прямой впрыск | |||
Масляная система | |||||
Объем системы смазки, л | 75 | 64 | 114 | 68 | 40 |
Габариты открытого исполнения | |||||
Габаритные размеры (Д×Ш×В), мм | 4350×2080×2205 | 4050×1390×2150 | |||
Вес, кг | 6400 | 4335 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
