Дизельная электростанция ADDo-1000 с двигателем Hyundai (бывш. Doosan) на 1000 кВт с доставкой по Москве и России (энергокомплекс)
еще станций
2 × ADDo-500 (DP180LB)
Дизельные энергокомплексы производства ПСМ серии ADDo-1000 мощностью 1000 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400 В.

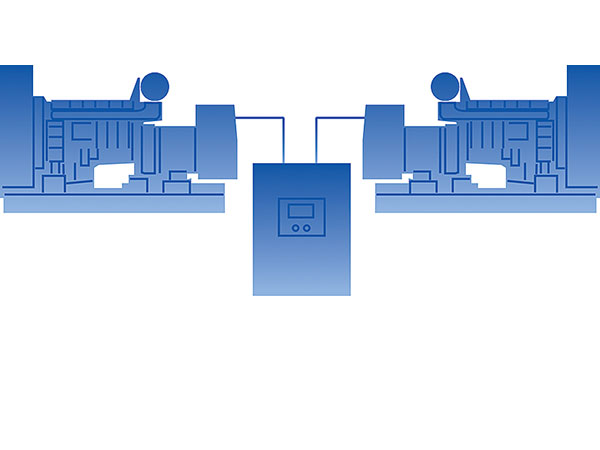

Энергокомплексы ADDo-1000 состоят из двух дизельных генераторов серии ADDo-500, работающих параллельно на общую нагрузку.
Преимущества энергокомплексов:
- Надежность: равномерное распределение нагрузки между электроагрегатами и непрерывность электроснабжения при остановке одного из генераторов
- Экономичность: стоимость энергокомплекса на 20-30% меньше, чем у единичной электростанции большой мощности
- Гибкость: возможность расширения энергокомплекса до 16 дизель-генераторов
- Универсальность: разделение энергокомплекса на независимые генераторы для использования на разных объектах
- Энергокомплекс может быть укомплектован любой необходимой мощностью кВт
- Выдерживают интенсивные пиковые и продолжительные нагрузки
- Вырабатывают 40 000 моточасов до капитального ремонта
- Имеют низкую стоимость владения из-за экономичного расхода топлива и недорогих запчастей и расходных материалов
Основная мощность | 1000 кВт / 1250 кВА |
Резервная мощность | 1100 кВт / 1375 кВА |
Напряжение, В | 400 |
Ресурс до капитального ремонта, м.ч. | 40 000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 206.4 |
- при 100% нагрузки | 271.8 |

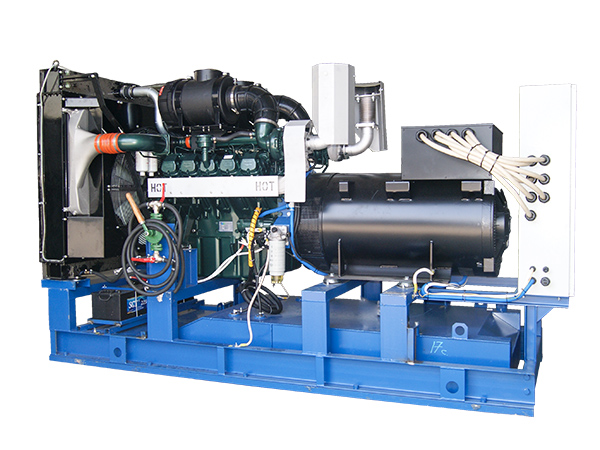

Характеристики единичного дизельного генератора ADDo-500 (DP180LB)
Модель двигателя | Hyundai (Doosan) DP180LB |
Частота вращения вала двигателя, об/мин | 1500 |
Тип |
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
Диаметр цилиндра, мм | 128 |
Ход поршня, мм | 142 |
Рабочий объем, л | 18.2 |
Степень сжатия | 15:1 |
Топливный бак, л | 1000 |
Расход топлива, л/ч | |
- при 75% нагрузки | 103.2 |
- при 100% нагрузки | 135.9 |
Время автономной работы при 75% мощности, ч. | 9.7 |
Время автономной работы при 100% мощности, ч. | 7.4 |
Топливные фильтры | полнопоточный, со сменным картриджем |
Объем системы смазки, л | 34 |
Система управления единичного дизельного генератора с функцией параллельной работы Реализована на базе русифицированного контроллера Deif AGC Функции:
|
Габаритные размеры (Д×Ш×В), мм | 3830×1400×2166 |
Вес, кг | 4200 |
Тип глушителя | Промышленный |
Крыльчатка вентилятора толкающего типа | |
Радиатор жидкостный | |
Охладитель наддувочного воздуха | |
Объем системы охлаждения, л | 91 |
Зарядный генератор | 45 А |
Пусковое устройство | Стартер 7 кВт |
Напряжение в системе электрооборудования | 24 В |
Комплект аккумуляторных батарей |
Характеристики указаны для следующих условий эксплуатации:
- Температура воздуха 20 °С
- Плотность дизельного топлива - 840 кг/м3 (зимнее дизельное топливо)
- Атмосферное давление 101,3 кПа
- Относительная влажность воздуха 50%
- Высота над уровнем моря не более 1000 м

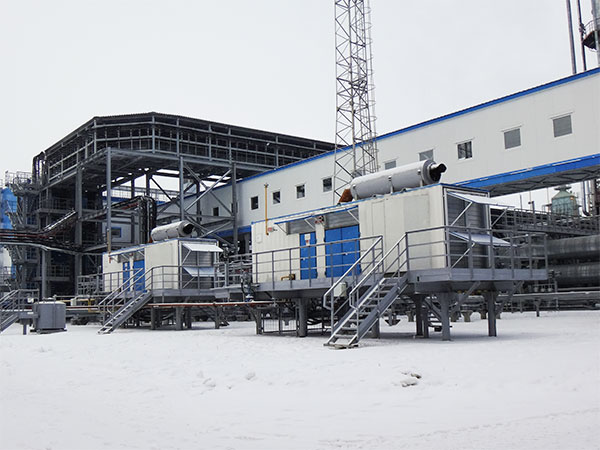

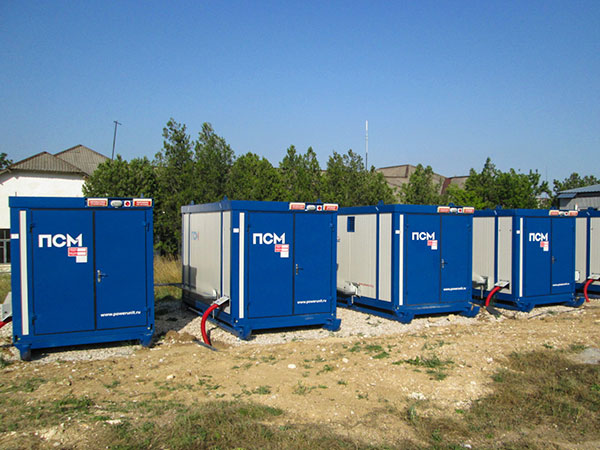

Контейнер состоит из сэндвич-панелей, плотно смонтированных в металлический каркас
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Предотвращает доступ посторонних лиц к технике
- Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Изготавливается на базе морских контейнеров
- Предотвращает доступ посторонних лиц к технике. IV класс устойчивости к взлому.
- Обеспечивает защиту от атмосферных осадков
- Позволяет эксплуатировать оборудование при температурах от
-40°С до+45°С (при наличии опцийот -60°С ) - Позволяет начать эксплуатацию без сложного монтажа на объекте, не требует подготовки помещения
- Обеспечивает комфортные условия работы обслуживающего персонала
Зарядное устройство АКБ (входит в базовую комплектацию для станций 2-ой степени автоматизации) |
PMG (система подвозбуждения на постоянных магнитах) | |
Изолированная нейтраль |
Разъемы для внешнего подключения кабелей (для кожухов и контейнеров) | |
Катушка с кабелем (для передвижных электростанций) |
Комплект ЗИП на период от 500 до 5000 ч | |
Нагрузочный модуль |
(2 × ADDo-500 (DP180LB))
Серия ADDo «Hyundai»
|
Серия ADBa «Baudouin»
|
Серия ADMi «Mitsubishi»
|
Серия ADP «Perkins»
|
(2 × ADV-500)
Серия ADV «Volvo Penta»
|
Серия ADC «Cummins»
|
Серия ADYu «Yuchai»
|
|||
Основные характеристики | |||||||||
Основная мощность | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1020 кВт / 1275 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | 1000 кВт / 1250 кВА | ||
Резервная мощность | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1122 кВт / 1403 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | 1100 кВт / 1375 кВА | ||
Частота тока, Гц | 50 | 50 | 50 | 50 | 50 | ||||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Ресурс до капитального ремонта, м.ч. | 40 000 | 40 000 | 25 000 | ||||||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 2 × 103.2 | 165.1 | 198 | 201 | 2 × 92.6 | 199 | 223 | ||
- при 100% нагрузки | 2 × 135.9 | 224.1 | 268 | 2 × 126.1 | 261 | 277 | |||
Двигатель | |||||||||
Модель двигателя | 2 × Hyundai (Doosan) DP180LB | Baudouin 12M33G1400/5 | Mitsubishi S12R-PTA | Perkins 4012-46TWG2A | 2 × Volvo Penta TWD1644GE | Cummins KTA50G3 | Yuchai YC6C1660-D30 | ||
Частота вращения вала двигателя, об/мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
Тип |
10VTI
10-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
12VTI
12-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
16VTI
16-цилиндровый V-образный с турбонаддувом и охлаждением наддувочного воздуха
|
6LTI
6-цилиндровый рядный с турбонаддувом и охлаждением наддувочного воздуха
|
||
Диаметр цилиндра, мм | 128 | 150 | 170 | 160 | 144 | 158,8 | 200 | ||
Ход поршня, мм | 142 | 185 | 180 | 190 | 165 | 158,8 | 210 | ||
Рабочий объем, л | 18.2 | 39.2 | 49.03 | 45.84 | 16.12 | 50.3 | 39.58 | ||
Степень сжатия | 15:1 | 15:1 | 14:1 | 13.6:1 | 16.8:1 | 13.5:1 | |||
Система аварийного останова двигателя | электромагнитный клапан | ||||||||
Электрический подогреватель охлаждающей жидкости | нет | есть | есть | есть | нет | есть | есть | ||
Генератор | |||||||||
Базовая модель генератора | 2 × | EvoTec TCU428E | Mecc Alte ECO43-2L/4 |
Leroy Somer LSA 50.2 M6
На усмотрение ПСМ дизельный генератор может быть укомплектован аналогичным по харакетристикам синхронным генератором модели
|
2 × | Leroy Somer LSA 50.2 M6 | Leroy Somer LSA 50.2 M6 | ||
Напряжение, В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
Род тока | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | переменный трехфазный | ||
Номинальный коэффициент мощности | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
Номинальный ток ДГУ, А | 2 × 900 | 1806 | 1836 | 1800 | 2 × 900 | 1800 | 1806 | ||
Класс изоляции | H | H | H | H | H | ||||
Степень защиты | IP22 | IP23 | IP23 | IP23 | IP23 | ||||
Регулятор напряжения (AVR) | ETC-2 | DER-1/A | D350 | D350 | D350 | ||||
Система охлаждения | |||||||||
Объем системы охлаждения, л | 2 × 91 | 188 |
335
без заправочного объёма радиатора
|
196 |
2 ×
95
с учетом заправочного объёма радиатора
|
152
без заправочного объёма радиатора
|
|||
Тип охлаждающей жидкости | Антифриз | ||||||||
Охладитель наддувочного воздуха | да | да | да | да | да | да | да | ||
Расширительный бачок | нет | нет | нет | нет | есть | нет | нет | ||
Крыльчатка вентилятора толкающего типа | есть | есть | есть | есть | есть | есть | есть | ||
Фильтр охлаждающей жидкости | нет | нет | нет | нет | есть | нет | нет | ||
Радиатор жидкостный | есть | есть | есть | есть | есть | есть | есть | ||
Ручной насос закачки охлаждающей жидкости | нет | нет | есть | есть | нет | есть | нет | ||
Термостат | нет | нет | нет | есть | нет | нет | нет | ||
Тип охлаждающей жидкости | нет | нет | нет | нет | нет | нет | Антифриз | ||
Система воздухозабора | |||||||||
Воздушный фильтр | фильтроэлемент | фильтроэлемент | |||||||
Подогреватель воздуха впускного коллектора | нет | нет | нет | нет | есть | нет | нет | ||
Система электрооборудования | |||||||||
Зарядный генератор | 45 А | 55 А | 40 А | 80 А | 55 А | да | |||
Пусковое устройство | Стартер 7 кВт | электростартер 10 кВт | Стартер 2 x 7.5 кВт | Стартер 16.4 кВт | Стартер 7 кВт | электростартер | |||
Напряжение в системе электрооборудования | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | 24 В | ||
Комплект аккумуляторных батарей | есть | есть | есть | есть | есть | есть | есть | ||
Зарядное устройство АКБ | нет | есть | есть | есть | нет | есть | есть | ||
Система газовыхлопа | |||||||||
Тип глушителя | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | Промышленный | ||
Топливная система | |||||||||
Топливный бак, л | 2 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
2 × 1000 |
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
1000
Размер топливного бака согласовывается с Заказчиком, в базовую комплектацию входит бак 1000 л
|
||
Расход топлива, л/ч | |||||||||
- при 75% нагрузки | 2 × 103.2 | 165.1 | 198 | 201 | 2 × 92.6 | 199 | 223 | ||
- при 100% нагрузки | 2 × 135.9 | 224.1 | 268 | 2 × 126.1 | 261 | 277 | |||
Время автономной работы при 75% мощности, ч. | 9.7 | 6.1 | 5.1 | 5 | 10.8 | 5 | 4.5 | ||
Время автономной работы при 100% мощности, ч. | 7.4 | 4.5 | 3.7 | 7.9 | 3.8 | 3.6 | |||
Топливные фильтры | полнопоточный, со сменным картриджем | ||||||||
- грубой очистки | да | с водоотделителем и индикатором наличия воды в топливе | сепаратор | да | |||||
- тонкой очистки | да | в наличии | да | ||||||
Система топливоподачи | Прямой впрыск | Прямой впрыск | |||||||
Масляная система | |||||||||
Объем системы смазки, л | 2 × 34 | 160 | 180 | 177 | 2 × 48 | 177 | 150 | ||
Расход масла при 100% нагрузки, л/ч | 0.1 | ||||||||
Габариты открытого исполнения | |||||||||
Габаритные размеры (Д×Ш×В), мм | 2 × 3700×1400×2050 | 4370×2000×2120 | 4800×1950×2450 | 2 × 4050×1400×2210 | 5105×2000×2238 | 4650×2000×2300 | |||
Вес, кг | 7440 | 10500 | 9100 | 10300 | 9190 | 8000 |
Гарантия
Гарантийный срок – 18 месяцев с момента отгрузки или 12 месяцев с момента начала эксплуатации или 2000 моточасов (зависит от того, что наступит раньше).
